Выбор между стационарной и передвижной модификацией электрического тельфера определяет компоновку подкрановых путей, несущих металлоконструкций и технологических зон предприятия. Ошибочный выбор приводит либо к неоправданному удорожанию проекта (при избыточной кинематике), либо к невозможности организовать требуемый технологический цикл без повторного демонтажа и переделки опорных узлов.

В инженерной практике ИП «Казмеханика» обе схемы рассматриваются как базовые модули под конкретные сценарии транспортировки грузов на объектах Казахстана — от вертикальных лифтовых шахт до цеховых монорельсовых эстакад сложной пространственной конфигурации.

flowchart TD A["Электрический тельфер (таль)"] --> B["Стационарный:
одна координата Z"] A --> C["Передвижной:
две-три координаты X и Z"] B --> B1["Крепление лапами,
пальцами или на раме"] B --> B2["Шахты, клети, монтажные люки"] C --> D["Холостая каретка:
груз толкают вручную"] C --> E["Приводная цепная каретка:
тяговая цепь"] C --> F["Электрическая каретка:
мотор-редуктор"]

1. Конструктивные исполнения: стационарный vs передвижной

Главное отличие между модификациями заключается в количестве степеней свободы и типе опорных узлов корпуса.

Тали и тельферы

Весь раздел →

Стационарный тельфер: кинематика и способы фиксации

Стационарный тельфер работает строго по вертикальной оси Z (подъем и опускание). На корпусе оборудования отсутствуют ходовые колеса, а передача силовых нагрузок на строительные конструкции происходит через жестко закрепленные элементы.

несущая балка перекрытия болты крепления опорные лапы корпуса двигатель редуктор барабан или звёздочка канат или цепь ходовых колёс нет, нагрузка идёт прямо на строительную конструкцию Груз ходит только по вертикали Z

Варианты механической фиксации стационарного тельфера:

  1. Монтаж на опорных лапах (опорное исполнение): корпус тельфера оснащен литыми или приварными лапами с монтажными отверстиями. Агрегат устанавливается на горизонтальную площадку, швеллеры или технологическую раму и фиксируется высокопрочными болтовыми соединениями (класс прочности не ниже 8.8) с контрящими элементами (гроверные шайбы, контргайки).
  2. Монтаж на пальцах / подвесных проушинах (подвесное исполнение): в верхней части корпуса предусмотрены сквозные проушины под цилиндрические пальцы. Тельфер подвешивается к стационарным траверсам, петлям или шарнирным кронштейнам.
  3. Монтаж на жесткой пространственной раме: используется при интеграции тали в состав подъемников клетьевого типа, где корпус тельфера становится силовым элементом каркаса.

Области применения стационарных тельферов:

  • Лифтовые и грузовые мачтовые подъемники на складах и многоуровневых производствах.
  • Подача материалов через технологические проемы и люки междуэтажных перекрытий.
  • Опускание реагентов, насосного оборудования и мешалок в химические реакторы и технологические емкости.
  • Консольно-поворотные краны с фиксированным вылетом стрелы (где радиальное перемещение не требуется).

Передвижной тельфер: интеграция с ходовыми тележками

Передвижной тельфер объединяет подъемный механизм и механизм горизонтального передвижения по монорельсовому пути или пролетному строению крана (оси Z и X).

Тали и тельферы

Весь раздел →

Подвеска корпуса тельфера к каретке выполняется через шарнирные шпильки или жесткие болтовые траверсы. Это развязывает изгибающие напряжения при неравномерной нагрузке и обеспечивает соосность приложения вектора веса.

Области применения передвижных тельферов:

  • Однобалочные мостовые краны (кран-балки опорного и подвесного типов).
  • Цеховые монорельсовые пути прямолинейной и криволинейной геометрии.
  • Консольно-поворотные краны с подвижной кареткой по стреле.
  • Погрузочно-разгрузочные рампы и открытые эстакады промышленных предприятий.

2. Разновидности кареток передвижения

Выбор каретки (ходовой тележки) зависит от массы груза, интенсивности циклов, требуемой точности позиционирования и протяженности монорельсового пути.

балка пути Холостая, GCT груз тянут руками до 1,5 т, путь до 10 м балка пути Приводная цепная, GCL тяговая цепь через звёздочку точная подача, без сети балка пути Электрическая, ТЭК мотор-редуктор и пульт скорость 12–32 м/мин приводная звёздочка на цепи M мотор хода колёса свободные Чем длиннее путь и тяжелее груз, тем раньше нужен привод хода Ручное перемещение допускают на коротких путях и лёгких грузах

1. Холостая (свободноходная / холостая) каретка

Конструкция состоит из двух боковин со свободновращающимися роликами на радиальных шарикоподшипниках, соединенных стяжной шпилькой. Механический привод отсутствует.

Тали и тельферы

Весь раздел →
  • Принцип действия: перемещение тали по балке осуществляется за счет приложения мускульного усилия оператора непосредственно к подвешенному грузу или стропам.
  • Грузоподъемность: от 0.5 до 2.0 т (редко до 3.2 т).
  • Предельная дистанция пути: до 10–15 метров.
  • Ограничения: запрещено применять при работе с раскаленными, химически агрессивными, жидкими или взрывоопасными грузами, а также на высотах подвеса свыше 4 метров (из-за раскачивания груза и риска потери контроля над инерцией).

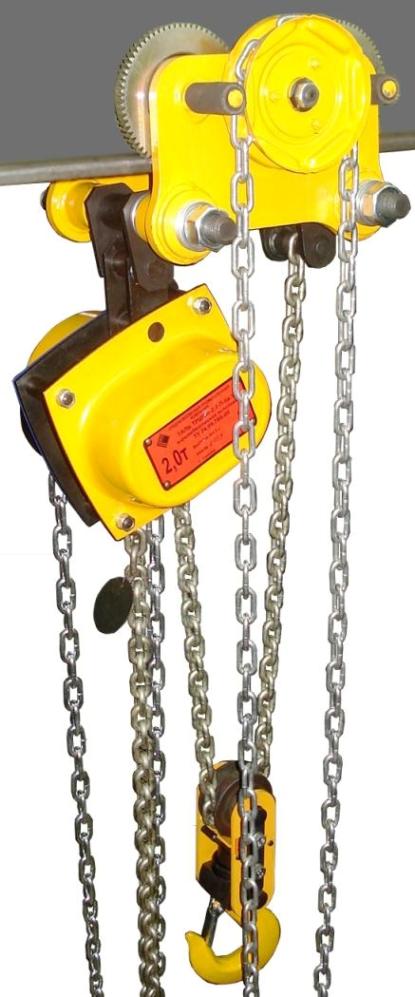

2. Приводная ручная цепная каретка

Тележка оборудована одно- или двухступенчатым цилиндрическим редуктором, вал которого соединен с парой ходовых колес, и тяговым колесом (звездочкой) с бесконечной круглозвенной цепью.

  • Принцип действия: оператор стоит в стороне от груза и тянет за замкнутую цепь управления, передавая крутящий момент на ходовые колеса.
  • Грузоподъемность: от 0.5 до 10.0 т.
  • Преимущества: высокая точность позиционирования (до миллиметра), отсутствие энергопотребления, безопасность при перемещении ответственных деталей на металлообрабатывающие станки.
  • Скорость перемещения: низкая (1.5–4.0 м/мин), ограничена скоростью перебора цепи вручную.

3. Электрическая приводная каретка

Промышленный стандарт для интенсивной работы на складах, в логистических хабах и производственных цехах. Каретка включает в себя ведущую и ведомую щеки, стяжные болты, электромотор со встроенным дисковым или конусным тормозом и цилиндрический редуктор с открытой или закрытой зубчатой передачей на ведущие колеса.

  • Тяговый привод: трехфазный асинхронный двигатель мощностью от 0.12 до 1.5 кВт.
  • Скорости перемещения:
  • Стандартная скорость: 20 м/мин (базовая для большинства канатных талей болгарского и китайского стандартов).
  • Пониженная / монтажная: 12 м/мин или 8 м/мин (для точной стыковки тяжелых узлов).
  • Повышенная: 30–32 м/мин (для длинных межцеховых монорельсовых эстакад).
  • Двухскоростные и частотно-регулируемые модификации: обеспечивают разгон и торможение без динамических ударов и раскачивания груза.
  • Тормоз механизма хода: обеспечивает остановку каретки с расчетным тормозным путем не более Sторм ≤ v2 / (2 · aдоп).

Сводная таблица параметров кареток передвижения

ПараметрХолостая кареткаПриводная цепная кареткаЭлектрическая тележка
Грузоподъемность (Q)0.5 – 2.0 т0.5 – 10.0 т0.5 – 50.0 т
Тип приводаРучной (толкание)Ручной (цепной редуктор)Электромеханический
Скорость перемещенияНе нормируется (до 10 м/мин)1.5 – 4.0 м/мин12 / 20 / 32 м/мин (ПЧ: 2–32)
Точность позиционированияНизкая (грубая)Высокая (± 1 мм)Средняя / Высокая (с ПЧ)
Длина путиДо 10–15 мДо 20–30 мНе ограничена (любая длина пути)
Трудоемкость для оператораВысокаяСредняяНулевая (кнопочный пульт / радио)
Применение по ПБВспомогательные работыМонтаж, станочные паркиСклады, конвейеры, кран-балки

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

3. Монтажные нюансы и адаптация под двутавр

Надежность передвижения тельфера зависит от правильного сопряжения геометрии ходовых колес с профилем полки монорельсовой балки.

Наклонные полки, уклон 12 % ГОСТ 19425-74, серия М Параллельные полки ГОСТ 26020-83, серии Б и Ш коническое колесо обод повторяет уклон полки плоское колесо обод цилиндрический Форма обода должна повторять профиль полки, иначе колесо опирается кромкой и разбивает и себя, и балку

Форма ходовых колес и профиль балки

В промышленном строительстве Казахстана применяются три основных стандарта прокатных балок:

Тали и тельферы

Весь раздел →
  1. Монорельсовые балки специального назначения по ГОСТ 19425-74 (серия «М» — 24М, 30М, 36М, 45М): внутренние грани полок имеют нормативный уклон 12%. Для таких путей требуются конические ходовые колеса. Угол конусности реборды колеса строго соответствует уклону полки, обеспечивая равномерное пятно контакта по всей ширине дорожки качения.
  2. Балки обычной точности по ГОСТ 8239-89: уклон внутренних граней составляет 6–12%. Также требуют применения конических колес.
  3. Широкополочные и нормальные двутавры с параллельными гранями полок по ГОСТ 26020-83 / СТО АСЧМ 20-93 (серии Б, Ш, К) и европейские балки HEA/HEB (DIN 1025): полки не имеют уклона (0°). По таким балкам должны двигаться цилиндрические (плоские) колеса.

[!WARNING] Использование плоских колес на балках серии «М» приводит к концентрации контактных напряжений на внешней кромке реборды, ускоренному пластическому смятию колеса и риску заклинивания. Установка конических колес на балки с параллельными полками вызывает точечный контакт по внутренней кромке, приводя к преждевременному срезу дорожки качения.

Регулировка ширины каретки шайбами

Каждая каретка рассчитана на диапазон ширины полки двутавра (например, B = 90... 300 мм). Адаптация под конкретный номер балки выполняется перестановкой внутренних и внешних регулировочных шайб (распорных втулок) на несущих резьбовых шпильках тележки.

боковина 1 боковина 2 траверса пакет шайб пакет шайб ширина пути B под номер балки Каретка садится на балку шириной полки от 90 до 300 мм Шайбы переставляют между внутренней и внешней сторонами шпильки

Формула расчета внутреннего пакета шайб:

Суммарная ширина между ребордами противоположных колес Bкол должна превышать фактическую ширину полки двутавра Bполки на величину суммарного бокового зазора Δобщ:

Тали и тельферы

Весь раздел →

Bкол = Bполки + Δ_общ

Нормативный боковой зазор на одну сторону составляет δ = 2... 4 мм (суммарный Δобщ = 4... 8 мм в зависимости от грузоподъемности и радиуса кривизны пути).

Правила сборки пакета шайб:

  1. Все неиспользованные внутри шайбы обязательно устанавливаются на внешнюю сторону щек перед затяжкой корончатых или самоконтрящихся гаек. Это сохраняет расчетную длину затяжки шпильки и предотвращает изгиб резьбового хвостовика.
  2. Количество шайб слева и справа от подвески должно быть строго симметричным (допускается разница не более 1 шайбы толщиной 2–3 мм для точной центровки), чтобы корпус тельфера висел строго по оси симметрии двутавра. Несимметричная сборка приводит к перекосу тали, неравномерной нагрузке на редуктор хода и постоянному трению реборд о кромку балки.

Прохождение криволинейных участков и радиус поворота

При проектировании криволинейных монорельсов учитывается минимальный радиус закругления пути Rmin.

Тали и тельферы

Весь раздел →
центр кривизны радиус поворота R тельфер груз база каретки должна вписаться в дугу: на малых радиусах ставят шарнирную каретку из двух тележек

На криволинейном участке жесткая база стандартной двухколесной или четырехколесной каретки вписывается в хорду дуги. Чтобы колеса не заклинивали между ребордами:

  • Боковой зазор между ребордой и полкой на дуге увеличивают до 6–10 мм (за счет добавления дополнительных внутренних шайб).
  • Минимальный радиус поворота Rmin для стандартных тельферов грузоподъемностью 1–5 т составляет от 1.5 до 4.5 метров.
  • Для путей с малым радиусом поворота (R < 1.5 м) применяются специализированные шарнирно-сочлененные тележки (тандемные каретки), где каждая пара колес имеет независимую вертикальную ось поворота.
Грузоподъемность тельфера, тНомер профиля балки (ГОСТ 19425)Стандартный Rmin пути, мРекомендуемый Rmin без шарниров, м
0.5 – 1.018М, 24М, 30М1.52.0
2.0 – 3.224М, 30М, 36М2.02.5 – 3.0
5.036М, 45М3.54.0 – 4.5
10.0 (двухтележечные)45М4.56.0

4. Модернизация: переделка стационарного тельфера в передвижной

На производственных предприятиях нередко возникает необходимость переоборудовать стационарную таль в передвижную для расширения рабочей зоны.

flowchart TD A["Стационарный тельфер"] --> B["Дооснащение"] B --> B1["Комплект навесной каретки,
холостой или приводной"] B --> B2["Несущие пальцы
или адаптерные проушины"] B --> B3["Шлейфовый токоподвод,
кабельные тележки Festoon"] B --> B4["Замена пульта:
с двухкнопочного на четырёх- или шестикнопочный"] B --> B5["Пускатели хода в шкафу управления"] B1 --> C["Передвижной тельфер"] B2 --> C B3 --> C B4 --> C B5 --> C

Пошаговый инженерный регламент переоборудования:

  1. Анализ силовой схемы корпуса:
  • Если тельфер имеет заводские верхние проушины под пальцы (например, канатные тельферы типа Т10, МТ или цепные тали), к ним монтируется стандартная навесная тележка соответствующей грузоподъемности.
  • Если тельфер выполнен на опорных лапах, изготавливается переходная сертифицированная траверса из листовой стали (сталь 09Г2С толщиной не менее 12–16 мм с расчетом на изгиб с коэффициентом запаса k ≥ 5).
  1. Монтаж каретки передвижения:
  • Каретка навешивается на шпильки траверсы.
  • Выполняется юстировка пакета регулировочных шайб под конкретную полку балки с контролем зазоров Δ = 2... 4 мм щупом по всей длине монорельса.
  • Затягиваются корончатые гайки со шплинтовкой.
  1. Модернизация электрической схемы:
  • В шкаф управления (ШУ) тельфера устанавливается реверсивная группа магнитных пускателей (контакторов) механизма передвижения с механической и электрической блокировкой от одновременного включения.
  • Пульт управления заменяется: вместо двухкнопочного («Вверх» — «Вниз») устанавливается четырехкнопочный («Вверх» — «Вниз» — «Влево» — «Вправо») с кнопкой аварийной остановки Emergency Stop.
  1. Организация кабельного токоподвода (Festoon-система):
  • Вдоль монорельсового пути натягивается несущий трос или монтируется С-образный профиль.
  • Устанавливаются кабельные каретки с гибким плоским (или круглым) медным кабелем типа КГВВ или H07RN-F.
  • Длина кабеля рассчитывается с технологическим провисом 10–15% на каждые 2 метра шага подвесок.
  1. Пусконаладка и динамические испытания:
  • Проверка срабатывания концевых выключателей хода (если установлены упоры на балке).
  • Проведение статических испытаний грузом 1.25  Qном и динамических испытаний перемещением груза 1.1  Qном в соответствии с требованиями «Правил обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов» РК.

5. Сравнительный анализ экономической эффективности и безопасности

Выбор типа оборудования напрямую влияет на капитальные затраты (CAPEX) на этапе закупки и текущие эксплуатационные расходы (OPEX) сервисной службы.

Критерий оценкиСтационарный тельферПередвижной тельфер (холостая каретка)Передвижной тельфер (электропривод)
Стоимость комплекта (CAPEX)Базовая (1.0×)+15... 25% к базе+40... 70% к базе
Затраты на металлоконструкцииМинимальные (локальная рама или опора)Средние (двутавровая балка)Высокие (монорельс, подвесы, упоры, токоподвод)
Трудоемкость монтажа2–4 нормо-часа4–6 нормо-часов8–16 нормо-часов (с электрикой)
Обслуживание (OPEX)Только смазка каната/редуктора подъемаСмазка подшипников колесРевизия мотора хода, регулировка тормоза, кабель
Производительность трудаВысокая (но строго в 1 точке)Средняя (зависит от физ. силы оператора)Максимальная (быстрый перенос груза по цеху)
Риски промышленной безопасностиМинимальные (нет горизонтальной инерции)Риск травматизма при раскачивании груза рукамиТребуется контроль зоны движения, концевые упоры
Срок службы ходовой частиНе применимо5–8 лет8–12 лет при регулярной смазке редуктора хода

Чек-лист для подбора оборудования от инженеров «Казмеханика»

Перед заказом тельфера ответьте на пять ключевых инженерных вопросов:

flowchart LR Q1{"Траектория груза"} -->|"только вверх и вниз"| S1["Стационарный"] Q1 -->|"нужен перенос по балке"| S2["Передвижной"] Q2{"Длина пути и масса"} -->|"до 10 м и до 1,5 т"| S3["Холостая каретка"] Q2 -->|"свыше 10 м или от 2 т"| S4["Электрическая каретка"] Q3{"Профиль балки"} -->|"серия М, ГОСТ 19425-74"| S5["Конические колёса"] Q3 -->|"серии Б и Ш, HEA и HEB"| S6["Плоские колёса"] Q4{"Геометрия пути"} -->|"прямолинейный"| S7["Стандартная база каретки"] Q4 -->|"радиус поворота меньше 2,5 м"| S8["Шарнирная каретка"] Q5{"Электропитание"} -->|"есть сеть 380 В"| S9["Шкаф управления и токоподвод Festoon"]
