Тали и тельферы

Таль называют механизмом для подъёма и опускания груза на цепи или канате; её подвешивают к балке, крюку или каретке. В каталоге механизмы различаются прежде всего приводом: усилие человека у ручных, электродвигатель у электрических и у тельферов, сжатый воздух у пневматических. Привод определяет, нужно ли питание.

Ручные цепные, рычажные и червячные механизмы

Ручные механизмы работают от тяговой цепи или рычага и питания не требуют. Ручная цепная таль бывает шестерёнчатой или червячной, причём в последней передача самотормозящаяся. Ручная рычажная таль управляется ходом рычага: её применяют для натяжения, выравнивания и работы в стеснённых местах. Механизмы по ГОСТ 28408-89 не предназначены для взрыво- и пожароопасных сред.

Электрическая таль: цепная и канатная

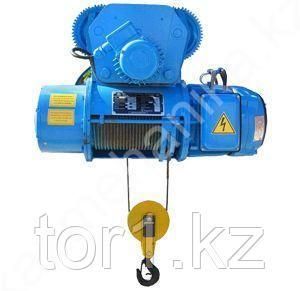

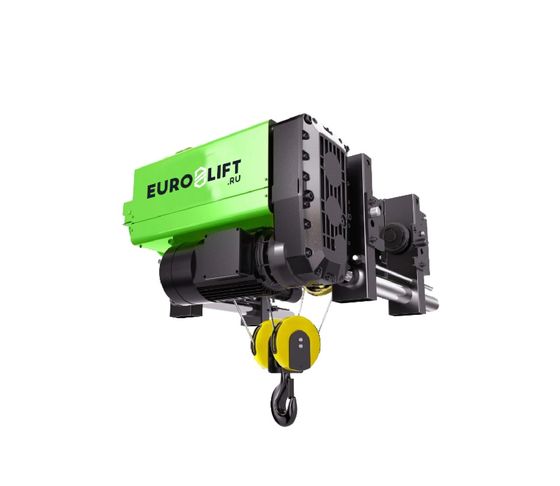

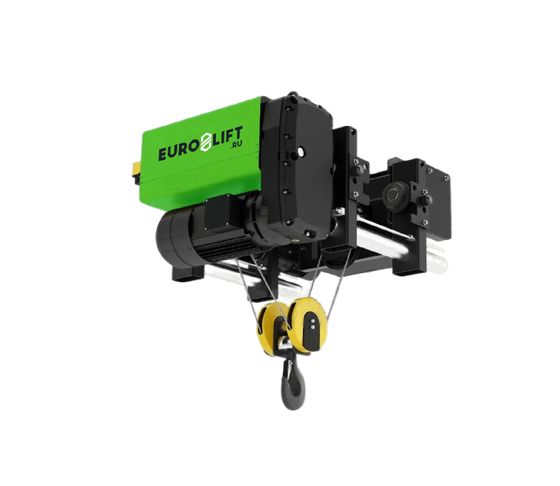

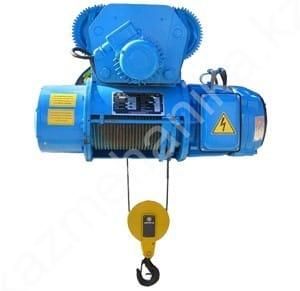

Электроталь поднимает груз двигателем. Требования безопасности к цепным электроталям изложены в ГОСТ 33172-2014, общие технические требования к электрической канатной тали — в ГОСТ 22584-2025. Тельфером называют электроталь на каретке, которая перемещается по подвесному пути; в каталоге тельферы выделены отдельной группой, критерий уточняют по контактным данным на сайте.

Пневматические тали работают от сжатого воздуха. Балансиры уравновешивают груз, и оператор ведёт его рукой.

Сравнение видов по признакам

Подвес: стационарный и передвижной

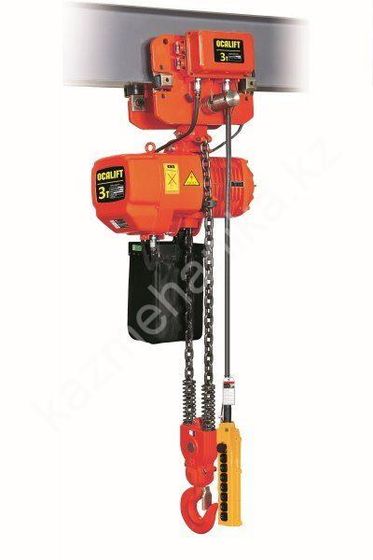

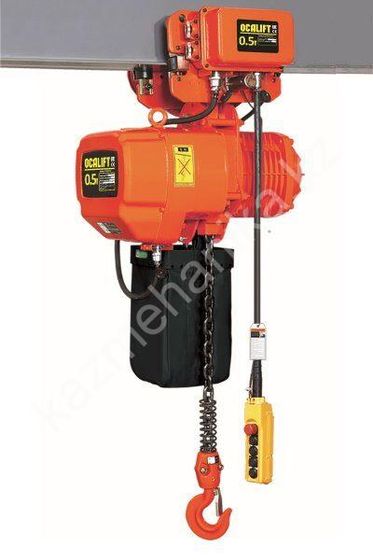

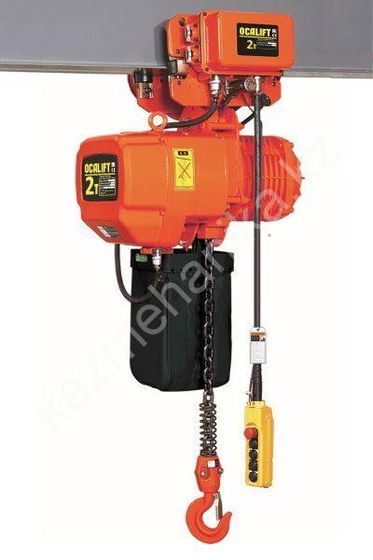

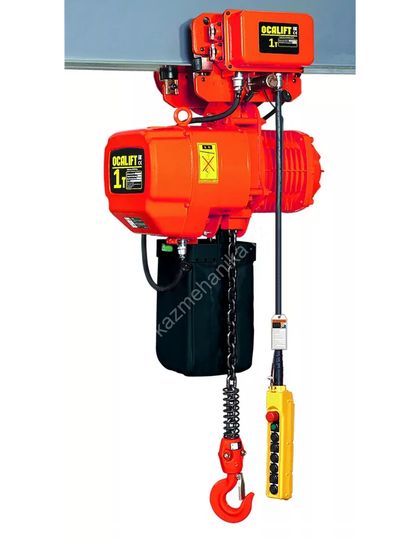

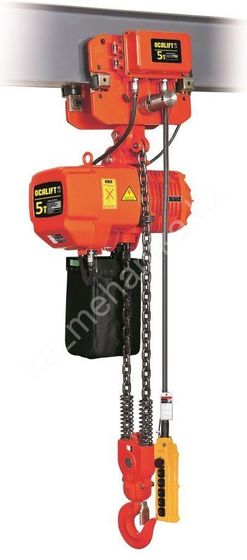

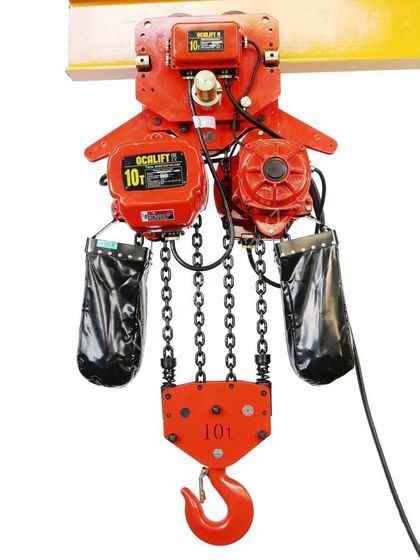

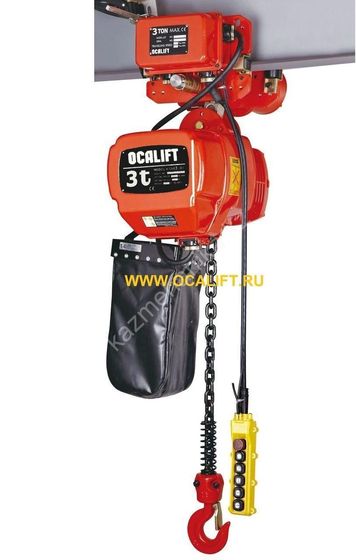

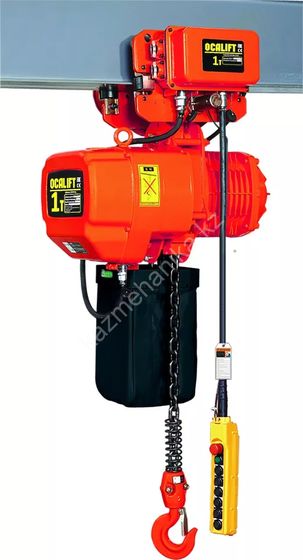

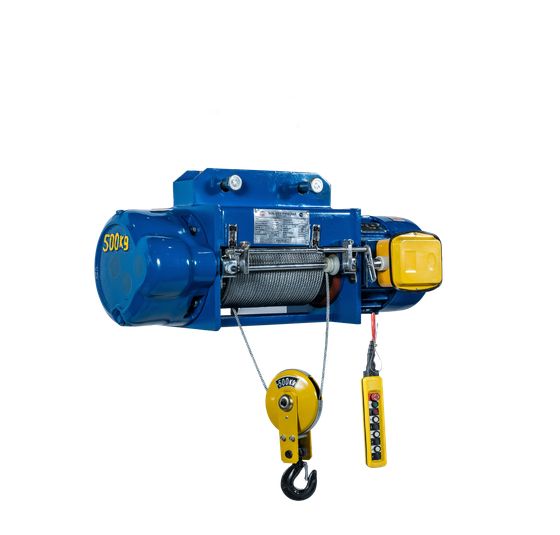

Стационарный механизм висит на крюке или проушине неподвижной опоры и поднимает груз по вертикали. Передвижной подвешен к каретке (тележке), а она катится по нижним фланцам двутавровой балки или по монорельсу, поэтому груз перемещается и по высоте, и вдоль балки. У электроталей на каретке скорость передвижения чаще всего 11, 15, 20 или 21 м/мин, запись 20/5 указывает две скорости.

Нагрузка в тоннах и высота в метрах

Грузоподъёмность записывают в килограммах или тоннах рядом с высотой: «1 т, 6 м». Область применения ГОСТ 28408-89: шестерённые стационарные модели 0,5–5,0 т, червячные 1 и 3,2 т; в каталоге ряд шире. У электрических, например, 250 и 500 кг, 1, 2, 3, 3,2, 5, 10 и 20 т. Высота подъёма бывает, например, 3, 4,5, 6, 9, 12, 15, 18, 24 или 30 м.

Например, запись 0,6/1,2 т при 12/6 м означает две схемы запасовки цепи или каната: первая даёт 0,6 т на 12 м, вторая вдвое большую грузоподъёмность на вдвое меньшей высоте.

Напряжение, скорость и режим работы

Большинство электрических моделей рассчитано на 380 В, мини-модели бывают на 220 В. Запись 8/2 м/мин означает быструю и медленную скорости, медленная нужна для точной установки груза.

Режим работы задаёт класс M3, M4 или M5 по ГОСТ 34017-2016. Чем выше число, тем напряжённее режим.

Исполнения в названии модели

Исполнение указывают в названии модели:

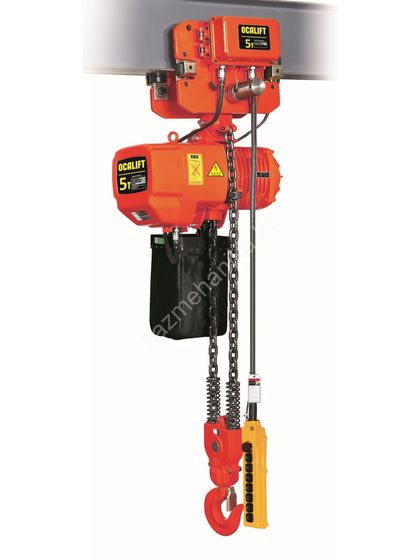

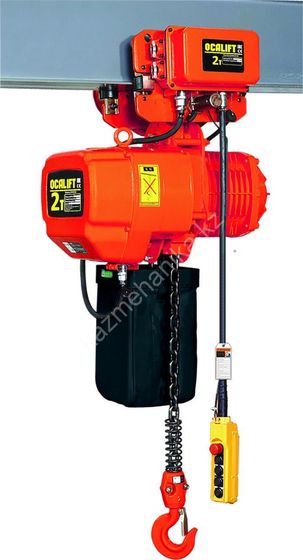

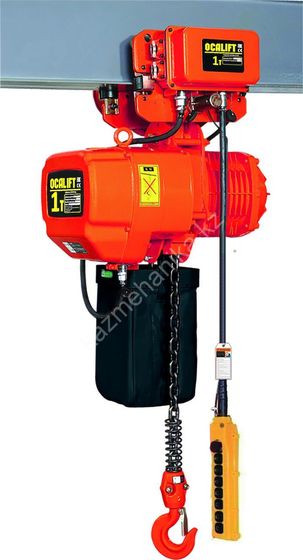

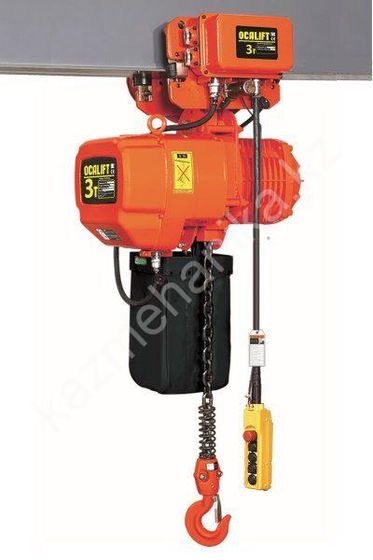

• двухскоростное: быстрый ход и медленная подача для точной посадки;
• усиленное (PRO): исполнение для более тяжёлой работы по описанию изготовителя;

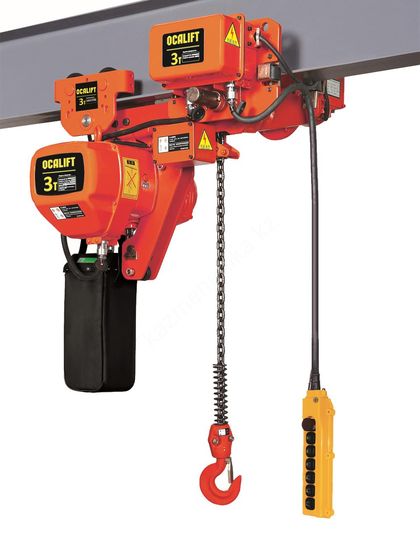

• уменьшенная строительная высота (УСВ): подходит для низких помещений;
• взрывозащищённое: для взрывоопасных сред;
• пожаробезопасное (ПБИ): для пожароопасных сред;
• с радиоуправлением: оператор находится вне зоны груза.

Требования безопасности

Правила обеспечения промышленной безопасности при эксплуатации грузоподъёмных механизмов (приказ № 359 от 30.12.2014) распространяются на электротали (п. 2). Крюк снабжается предохранительным замком (п. 183), концевой выключатель при подъёме без груза оставляет до упора зазор не менее 50 мм (п. 241). Ручные изделия в перечне видов Правил не названы.

Для кранов с ручным приводом нижний конец тяговой цепи висит около 500 мм (50 см) от поверхности, где стоит работник (п. 168), а механизм подъёма имеет грузоупорный тормоз (п. 209). Для ручных механизмов это ориентир.

Осмотр перед началом работы предусмотрен п. 110. Порядок проверки задаёт инструкция изготовителя, обычно он такой:

1. Электрический механизм отключают от сети и осматривают крюк, замок, цепь или канат, тормоз и крепление к опоре.
2. Включают питание и проверяют в действии подъём, опускание и концевые выключатели.
3. Приподнимают груз на 200–300 мм и проверяют строповку и тормоз (п. 434).

Данные для подбора модели

Модель описывают пятью параметрами: масса самого тяжёлого груза вместе со стропами, высота подъёма, привод, напряжение и способ крепления (стационарно, на каретке или на монорельсе). Дополнительно называют режим работы (число циклов в смену), среду в помещении и потребность в радиоуправлении. Паспорт и руководство по эксплуатации входят в комплект документов. Параметры отправляют по контактным данным на сайте.
