Тали-балансиры

Таль-балансир удерживает на тросе ручную машину, то есть ручной электро- или пневмоинструмент (сварочные клещи, гайковерт), или лёгкую деталь, и оператор ощущает груз почти невесомым. Пружинное устройство подвешивают над рабочим местом, трос опускают к руке, и груз остаётся на той высоте, где его отпустили. Модели различаются диапазоном нагрузки. Рядом с ними на странице встречаются изделия с похожим названием, о них сказано ниже.

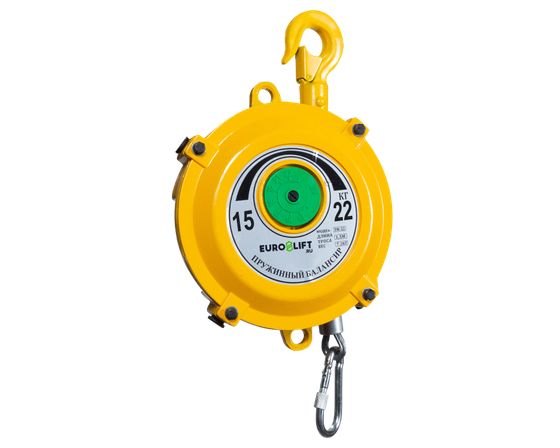

Описание и принцип работы пружинного балансира

В корпусе трос намотан на барабанный блок, который связан со спиральной пружиной. Вес груза натягивает пружину, и она уравновешивает его: груз не опускается и не уходит вверх, пока оператор его не сдвинет. Груз уравновешен, трение в блоке и тросе невелико, поэтому подвешенный инструмент перемещают одной рукой.

Каждая модель рассчитана на узкий диапазон нагрузки, например 3-5 кг или 22-30 кг. Пружина рассчитана на массу груза внутри диапазона модели. Если груз легче нижней границы диапазона, он уходит вверх; если тяжелее верхней границы, опускается вниз. Устройство стопора и его наличие уточняют по руководству по эксплуатации модели.

Тележки и запчасти на странице «Тали-балансиры»

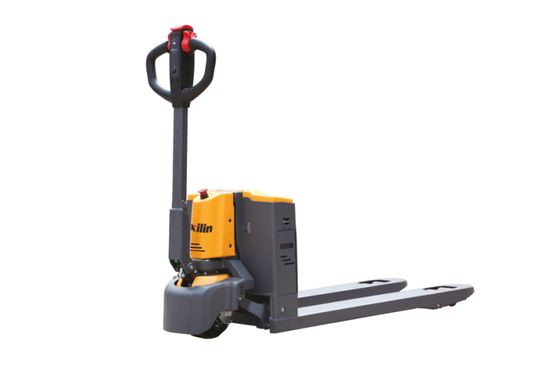

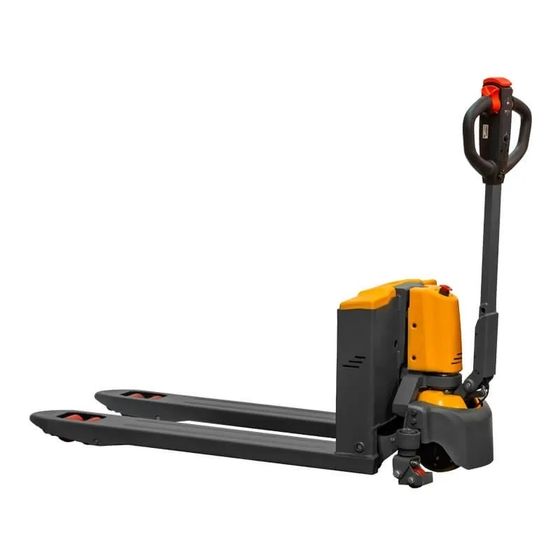

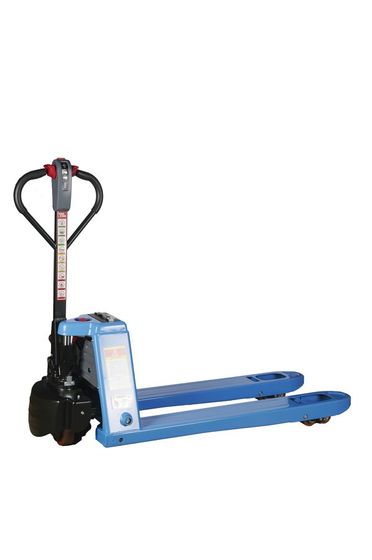

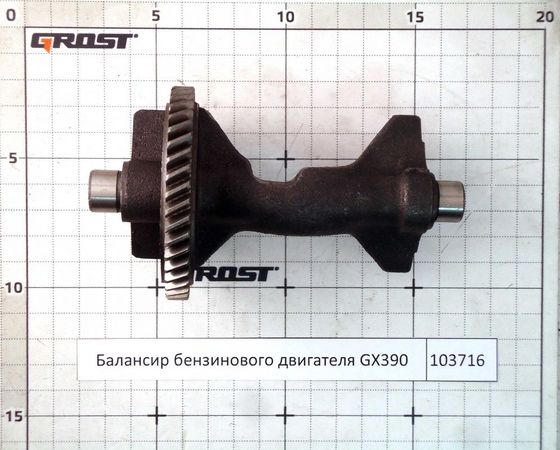

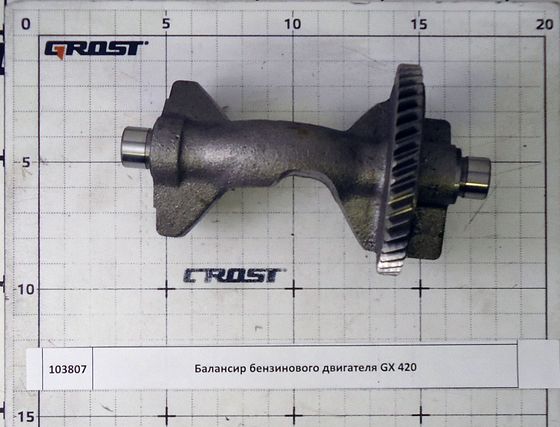

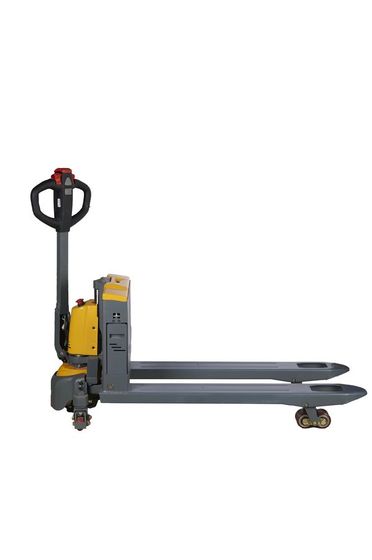

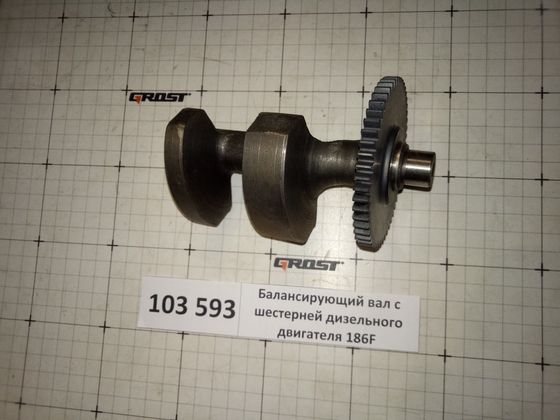

Пружинные балансиры уравновешивают груз на тросе, и подбор по массе груза, описанный ниже, относится к ним. Электрические тележки Xilin, TOR и REM на 1,5 и 2 т с колесом баланса перевозят груз по полу. Запасные части с названием «балансир двигателя» ставят при ремонте. Для подъёма тяжёлых грузов цепью или канатом выбирают ручные цепные тали (шестерёнчатые) или электрические тали (электроталь), их описывают отдельные страницы.

Диапазоны нагрузки пружинных балансиров

У перечисленных моделей длина троса одинакова, 1,5 м. Различаются диапазон нагрузки и масса самого устройства.

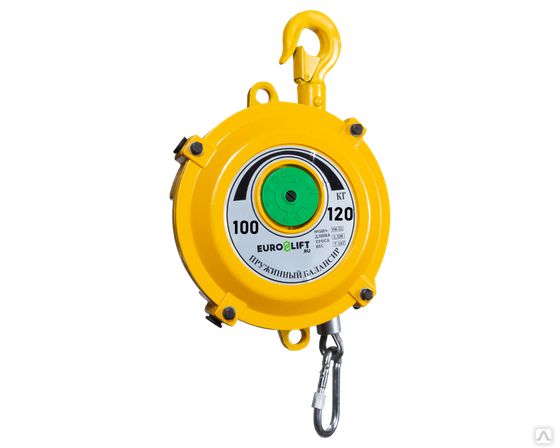

Самая нагруженная из перечисленных моделей рассчитана на 100-120 кг при той же длине троса. Диапазоны 40-50 и 50-60 кг пересекаются на 50 кг: груз такой массы подходит к обеим моделям. Какую из них взять, уточните по контактным данным на сайте.

Таль-балансир Tecna для сварочных клещей и гайковертов

Модели одной марки собраны на странице «Балансир Tecna», здесь сказано только общее. Таль-балансир Tecna предназначен для подвеса оборудования: от небольших сварочных клещей до промышленных машин и многофункциональных гайковертов. Его подвешивают над постом сварки или сборочной линией на конвейерном производстве и в небольшой мастерской. Инструмент висит на тросе на уровне рук над рабочей зоной, оператор перемещает его без нагрузки на плечи, и стол остаётся свободным.

Подбор тали-балансира по массе груза

1. Взвесить инструмент вместе с оснасткой. Если к нему подключены кабель или шланг, учесть их натяжение.
2. Найти модель, у которой масса груза лежит внутри диапазона нагрузки, ближе к середине.
3. Проверить, хватает ли длины троса 1,5 м для зоны работы оператора.
4. Определить способ крепления: стационарно, на тележке или на монорельсе.
5. Проверить, что точка подвеса выдерживает массу груза и самого устройства.

Диапазон нагрузки из названия модели обязателен к соблюдению. Груз вне диапазона пружина уравновесить не может. Слишком тяжёлый груз повышает риск падения.

Проверка и работа с балансиром

Порядок осмотра и замены троса задаёт руководство по эксплуатации изделия. Перед работой выполняют следующее:

• Осмотреть трос перед началом смены; при перетёртости или изгибах трос заменяют по руководству по эксплуатации.
• Проверить стопор способом, который указан в руководстве по эксплуатации модели.
• При снятии инструмента придерживать трос и отпускать его плавно: пружина под натяжением, и трос быстро возвращается в корпус.
• Груз ведут вдоль оси подвеса и не оттягивают в сторону под углом.

Общий принцип для грузоподъёмных механизмов закреплён в Правилах ПБ (приказ МИР от 30.12.2014 № 359, п. 435): работа при неисправных приборах безопасности и тормозах запрещена. Монтаж подвеса выполняет квалифицированный персонал по руководству по эксплуатации изделия.

К изделию прилагают паспорт и руководство по эксплуатации.

Данные для заказа и консультации по тали-балансиру

Уточнять при подборе нужно следующее:

• масса инструмента с оснасткой и его тип (сварочные клещи, гайковерт);
• длина троса и высота подвеса над рабочей зоной;
• способ крепления: стационарно, на тележке или на монорельсе;
• марка: Euro-Lift или Tecna.

Менеджер даст подробную консультацию по товару, контакты указаны на сайте.
