Ручные червячные тали

Таль ручная червячная поднимает груз усилием рабочего на тяговой цепи и удерживает его на весу благодаря самотормозящей передаче. Механизм выбирают для работы там, где нет электропитания или нужна плавная подача груза: у станка, над ремонтной ямой, на балке цеха. Модели различаются подвесом (стационарный ТРЧ или передвижной ТРЧП), грузоподъёмностью и высотой подъёма.

Червячная передача и самоторможение

Тяговое колесо с цепью вращает вал с червяком, червяк входит в зацепление с червячным колесом, а оно приводит грузовую звёздочку и поднимает цепь с крюком. Работа червячной передачи самотормозящая: груз не может провернуть вал с червяком в обратную сторону, поэтому после остановки тяги он остаётся на весу.

Платой за самоторможение служит трение в зацеплении: тяговую цепь приходится протягивать дальше, чем проходит груз. Зато движение груза плавное, без рывков, а опускание управляется той же цепью. Грузоподъёмность указана в паспорте изделия.

Правила обеспечения промышленной безопасности при эксплуатации грузоподъёмных механизмов (приказ Министра по инвестициям и развитию РК от 30.12.2014 № 359), п. 209: механизм подъёма с ручным приводом снабжается автоматически действующим грузоупорным тормозом.

Передвижная и стационарная таль: ТРЧП и ТРЧ

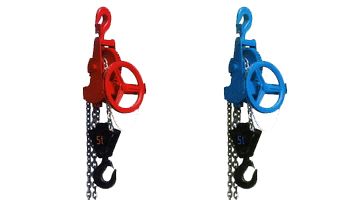

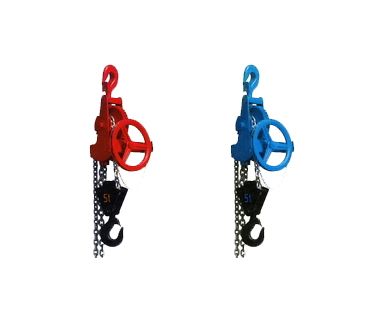

• Стационарная модель ТРЧ подвешивается к неподвижной опоре и работает в одной точке. Закрепить её можно за балку, ферму или проушину, прочность которых рассчитана на вес тали и груза.

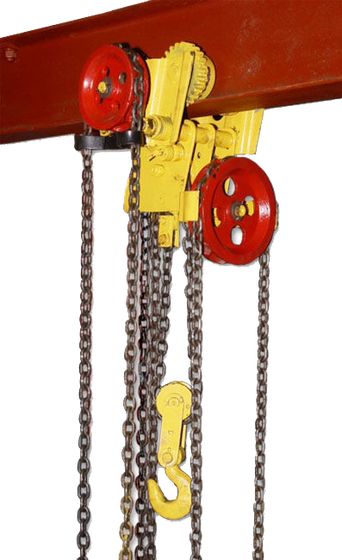

• Передвижная ТРЧП снабжена ходовой тележкой, перемещается по нижнему фланцу двутавровой балки и переносит груз вдоль пролёта. Передвижение выполняют вручную.

Две страницы разбиты по подвесу: «Червячные стационарные» и «Червячные передвижные (ТРЧП)». Третья страница, «Червячные тали 1 т», собирает модели на эту грузоподъёмность.

Типоразмеры по грузоподъёмности и высоте

Размер механизма задают две величины. Значения по вариантам такие.

Высота подъёма определяет длину грузовой цепи. ГОСТ 28408-89 распространяется на червячные тали грузоподъёмностью 1 и 3,2 тонны. Из типоразмеров таблицы под этот стандарт подпадают 1 и 3,2 тонны, остальные значения им не охвачены.

Расшифровка названия модели ТРЧП 1 т 6 м

Название «ТРЧП 1 т 6 м ПБИ» читается как «таль ручная червячная передвижная». Буква П указывает исполнение с тележкой, без неё название выглядит как ТРЧ и обозначает стационарную таль. Затем идут грузоподъёмность и высота. Последние буквы называют исполнение: ПБИ пожаробезопасное, ВБИ взрывозащищённое.

ГОСТ 28408-89 не распространяется на механизмы для радиоактивных, взрыво- и пожароопасных сред. Допустимую среду проверяют по документам модели.

Отличие червячной тали от шестерёнчатой

Рычажные и электрические тали описаны на отдельных страницах «Ручные рычажные тали» и «Электрические тали (электроталь)».

Порядок выбора модели

1. Определить массу самого тяжёлого груза и выбрать грузоподъёмность не ниже массы груза по паспорту.
2. Измерить расстояние от уровня, где лежит груз, до уровня, куда его надо поднять, и взять ближайшую большую из доступных высот.
3. Выбрать подвес: стационарный ТРЧ для одной точки, ТРЧП с тележкой для перемещения вдоль балки.
4. Для модели с тележкой уточнить профиль и ширину фланца балки: тележку нужно закрепить на балке, колёса рассчитаны на определённый размер.
5. Проверить длину тяговой цепи: её нижняя часть должна находиться на высоте около 500 мм от площадки рабочего (п. 168 Правил № 359).

Проверка червячной тали перед работой

К строповке допускают стропальщиков, обученных по профессии (пп. 93, 96 Правил № 359).

• Цепь лежит на звёздочке без перекрутов, звенья без деформации. Конструкция должна исключать спадание цепи и заклинивание между звёздочкой и осью (п. 166).
• Крюк без трещин и надрывов, износ зева не превышает 10% первоначальной высоты сечения (Приложение 18), груз не подвешен за один рог двурогого крюка (п. 435).
• Передвижение тележки по балке идёт без заеданий колёс, прочность балки соответствует весу тали и груза.
• Пробное поднятие: груз приподнимают не выше 200–300 мм и проверяют строповку и действие тормоза (п. 434).

Сведения для расчёта и заказа модели

Называют грузоподъёмность в тоннах, высоту в метрах, подвес и исполнение: обычное, пожаробезопасное или взрывозащищённое. Заявку направляют по контактным данным на сайте.
