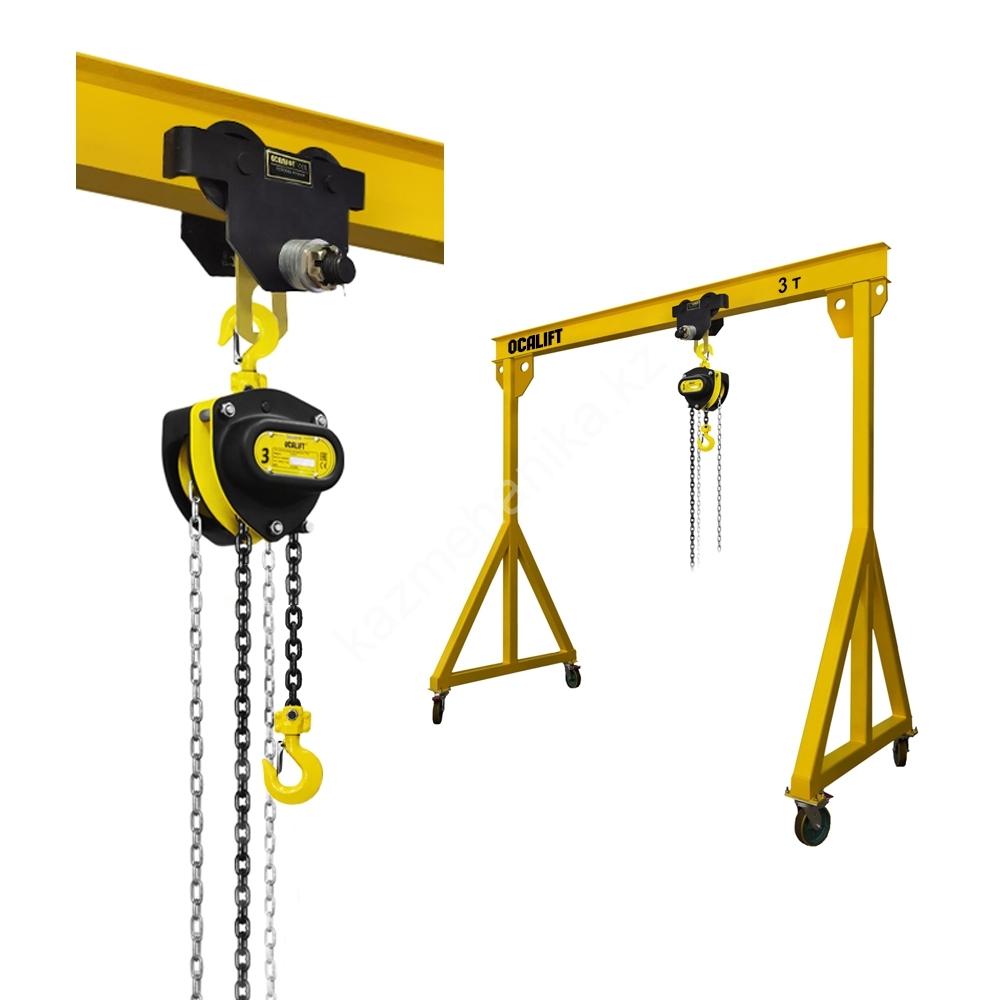

Каретка (ходовая тележка, кошка) преобразует стационарный грузоподъемный механизм в передвижной. Она принимает вертикальные нагрузки от массы груза и собственного веса тали, воспринимает динамические боковые усилия при пуске и торможении, а затем передает их через опорные катки на нижний пояс монорельсового двутавра.

Неправильный подбор тележки или ее некорректная регулировка приводят к срезанию реборд ходовых колес, пластической деформации кромок полки балки, заклиниванию оборудования на криволинейных участках и риску схода тали с подкранового пути. Инженеры ИП «Казмеханика» подготовили детальное техническое руководство по типам кареток, согласованию профилей катания с балками по ГОСТ и регламенту монтажной регулировки.

flowchart TD B["Монорельсовая балка — двутавр"] --> K["Конические колёса"] B --> C["Цилиндрические колёса"] K --> K1["ГОСТ 19425-74, тип М
и ГОСТ 8239-89"] K --> K2["Уклон полок 6–12 %"] C --> C1["ГОСТ 26020-83, типы Б и Ш"] C --> C2["Двутавры EN 10025: HEA, HEB"] C --> C3["Полки параллельные"]

1. Назначение и кинематика ходовых тележек

Ходовая тележка монорельсового типа монтируется непосредственно на нижние полки подвесного пути. Конструктивно узел состоит из следующих компонентов:

Ручные цепные тали стационарные

Весь раздел →
  • Две несущие боковины (щеки): штампованные или литые стальные пластины высокой жесткости.
  • Ходовые катки (колеса): с одинарной или двойной ребордой, установленные на закрытых радиальных подшипниках качения.
  • Центральная силовая траверса (палец/шпилька): калиброванный вал с резьбовыми концами, воспринимающий вес тали через грузовую проушину.
  • Дистанционный регулировочный пакет: набор шайб и втулок для прецизионного выставления ширины колеи под конкретный номер двутавра.
стенка двутавра нижняя полка колесо колесо щёки несущий палец и регулировочные шайбы подвес тали зазор между ребордой и полкой

2. Сравнительный технический разбор трех типов кареток

В зависимости от способа передачи тягового усилия монорельсовые каретки делятся на три класса: холостые, приводные цепные и электрические.

Тип тележкиКак перемещаетсяОсобенности
Холостая, серия GCTоператор толкает за грузпростейшая, для коротких путей и лёгких грузов
Приводная цепная, серия GCLручная тяговая цепь через шестернюусилие на цепи небольшое, точная подача
Электрическая, ТЭК и ТПдвигатель с тормозом, пультскорость 12–32 м/мин, нужен токоподвод

1. Холостая (свободноходная) каретка (серия GCT)

Холостая тележка не имеет зубчатых передач и двигателей. Все 4 колеса вращаются свободно на подшипниковых узлах.

  • Принцип движения: перемещение происходит за счет мускульной силы оператора, который толкает или тянет подвешенный груз вдоль линии монорельса.
  • Тяговое усилие: сопротивление передвижению рассчитывается по формуле:

Fтяг = Qобщ · g · (2 · fтр · dцапфы + 2 · kкач) / Dкол · cреб где Qобщ — суммарная масса груза и тали (кг), fтр — коэффициент трения в подшипниках (≈ 0.015), kкач — коэффициент трения качения стального колеса по стали (≈ 0.5... 0.8 мм), Dкол — диаметр ходового колеса по кругу катания, cреб — коэффициент трения реборд о кромку балки (1.2... 1.5).

  • Рабочие параметры:
  • Грузоподъемность: 0.5... 2.0 т (редко до 3.2 т).
  • Длина монорельсового пути: не более 5... 6 м.
  • Высота подвеса балки: до 3.5 м.
  • Область применения: вспомогательные ремонтные зоны, верстаки механических участков, консольные настенные краны для единичных манипуляций с агрегатами.
  • Эксплуатационные ограничения: строго запрещено использовать холостые тележки для транспортировки жидких металлов, емкостей с химическими жидкостями, стеклянных пакетов и легковоспламеняющихся грузов, так как ручное толкание вызывает поперечную раскачку груза.

2. Приводная цепная каретка (серия GCL)

Тележка оборудована ручным цепным приводом. На одной из боковин смонтирован открытый или закрытый одноступенчатый цилиндрический редуктор. Крутящий момент от тягового колеса (звездочки) передается на зубчатые венцы двух приводных ходовых катков.

Ручные цепные тали (шестерёнчатые)

Весь раздел →
  • Принцип движения: оператор тянет за бесконечную оцинкованную круглозвенную цепь (калибр 5× 25 мм), находясь сбоку или позади груза на безопасном удалении.
  • Тяговое усилие на цепи: за счет передаточного числа редуктора (i = 3.5... 8.0) усилие на руках оператора не превышает 150... 250 Н даже при максимальной загрузке:

Fцепь = (Fсопр · Dкол / Dзвездочки · i · η_ред) где ηред = 0.85... 0.90 — КПД редукторного блока.

  • Рабочие параметры:
  • Грузоподъемность: 1.0... 10.0 т (в тяжелых модификациях до 20 т).
  • Длина монорельсового пути: 6... 25 м.
  • Высота подвеса пути: до 12 м (длина тяговой цепи подбирается под высоту монорельса: Lцепи = 2 · (Hбалки - 0.8) м).
  • Преимущества:
  1. Полная автономность: не требует подвода кабельных трасс, силовых шкафов и троллеев.
  2. Высокая точность позиционирования: шаг перемещения составляет от единиц миллиметров, что критично при монтаже валов в подшипниковые опоры и стыковке пресс-форм.
  3. Плавный ход без рывков: редукторная передача исключает самопроизвольный разгон груза под уклоном пути до 3‰.

3. Электрическая тележка (серии ТЭК, ТП, каретки CD1/MD1 и Балканско Ехо)

Электрическая каретка представляет собой мотор-редукторный модуль, интегрированный с ходовыми катками. Используется в составе электрических канатных и цепных тельферов либо как самостоятельный привод для подвески ручных талей большой грузоподъемности.

  • Устройство привода:
  • Трехфазный асинхронный двигатель: мощность от 0.2 кВт до 1.5 кВт со встроенным конусным тормозом (в болгарских тельферах серии «Т») или электромагнитным дисковым тормозом (в китайских каретках CD1/HHBB).
  • Редуктор: двухступенчатый прямозубый цилиндрический редуктор с термообработанными шестернями (твердость зубьев 45–50 HRC).
  • Ходовые колеса: 2 приводных колеса с зубчатыми венцами и 2 ведомых (холостых) колеса.
  • Скоростные режимы:
  • Стандартная скорость: 20 м/мин (оптимально для 85% цеховых операций).
  • Пониженная / микроскорость: 12 м/мин или 10/2.5 м/мин (двухскоростные приводы для литейных и сборочных цехов).
  • Повышенная скорость: 32 м/мин (для длинных межцеховых эстакад).
  • Частотное регулирование: бесступенчатый диапазон 2... 20 м/мин с программируемым временем разгона/торможения (устраняет раскачку груза).
  • Расчет мощности приводного электродвигателя:

Pдв = (kзап · Qобщ · g · wуд · vпер / 1000 · η_мех) где wуд — удельное сопротивление передвижению (8... 12 кгс/т для прямых путей), vпер — скорость (м/с), ηмех — суммарный КПД привода (0.80... 0.85), kзап = 1.25 — коэффициент запаса мощности.

Сводная таблица сравнения характеристик кареток

ПараметрХолостая каретка (GCT)Приводная цепная (GCL)Электрическая (ТЭК / CD1 / Балканско Ехо)
Грузоподъемность (Q), т0.5... 2.01.0... 10.00.5... 10.0 (спец. до 20.0)
Источник тягового усилияТолкание груза вручнуюРучная тяговая цепь через редукторЭлектродвигатель 380 В (или 220 В)
Скорость перемещения2... 6 м/мин (нестабильная)1... 4 м/мин (ручная)12, 20, 32 м/мин (фиксир./частотная)
Рекомендуемая длина путиДо 5... 6 мДо 20... 25 мБез ограничений (10... 100+ м)
Точность позиционированияНизкая (± 50 мм)Высокая (± 1.0 мм)Средняя (± 10 мм) / с ЧП (± 1.0 мм)
Интенсивность работыРедкая (1–3 раза в смену)Эпизодическая (ПВ до 15%)Непрерывная (ПВ 25–40%, FEM 2m/3m)
Тормоз механизмаОтсутствуетСамоторможение приводаВстроенный конусный / дисковый
Стоимость узлаМинимальнаяСредняя (+50... 80% к GCT)Высокая

Подобрать оборудование под вашу задачу

3. Сопряжение каретки с монорельсовыми балками: ГОСТ и геометрия колес

Главный фактор долговечности колесной пары и подкрановой балки — правильное пятно контакта между дорожкой катания колеса и полкой двутавра.

Полка с уклоном 12 % Полка параллельная коническое колесо прилегание по всей ширине цилиндрическое колесо прилегание по плоскости Тип колеса подбирают под профиль балки, а не наоборот

Прокатные балки с наклонными полками

  1. Специальный подвесной монорельс (ГОСТ 19425-74, серия «М»):
  • Профили: 18М, 24М, 30М, 36М, 45М.
  • Уклон внутренних граней полок: строго 12%. Полки имеют утолщение у корня, выдерживающее циклические контактные напряжения.
  • Требование к колесам: ходовые катки должны иметь коническую поверхность катания с уклоном образующей 1:8.3 (12%). Это обеспечивает линейный контакт по всей рабочей дорожке.
  1. Обычные двутавры (ГОСТ 8239-89):
  • Профили: №16, №18, №20, №24, №30 и др.
  • Уклон внутренних граней полок: 6–12%. Требуют конических катков с усредненным профилем конусности.

Широкополочные балки с параллельными полками

  1. Двутавры по ГОСТ 26020-83 / СТО АСЧМ 20-93:
  • Профили: типа «Б» (нормальные: 20Б1, 25Б1, 30Б1) и «Ш» (широкополочные: 20Ш1, 30Ш1).
  • Внутренние грани полок: параллельные (уклон 0%).
  1. Европейские двутавровые профили:
  • Стандарты: DIN 1025 / EN 10025 (серии HEA, HEB, HEM, IPE).
  1. Требование к колесам:
  • Катки должны иметь цилиндрическую форму обода. Применение конических катков на параллельных балках приводит к точечному контакту на внешней кромке колеса, создавая критическое кромочное напряжение σконт > 800 МПа, что вызывает наклеп и пластическую деформацию металла.
Коническое на плоской полке Цилиндрическое на наклонной контакт в точке — дорожку сминает по краю контакт кромкой — срезает реборду и полку Обе ошибки убивают и колесо, и путь за один-два месяца

[!WARNING] Критический износ при несоответствии профилей! Установка цилиндрических колес на балку типа «М» (ГОСТ 19425-74) переносит 90% нагрузки на внутреннюю реборду колеса и край полки балки. Это срезает реборду за 2–4 месяца интенсивной эксплуатации и приводит к волнообразному износу балки с потерей несущей способности. При заказе тележки в ИП «Казмеханика» обязательно указывайте точный ГОСТ и номер профиля вашей балки.

Ручные цепные тали стационарные

Весь раздел →

4. Инструкция по регулировке ширины каретки под полку двутавра

Регулировка каретки по ширине b полки балки выполняется за счет перераспределения пакета регулировочных шайб и распорных втулок на центральных несущих пальцах (шпильках).

Как шайбы задают колею каретки гайка гайка щека каретки щека каретки внутренние шайбы A грузовая проушина внешние шайбы B их набором выбирают зазор до гайки несущий палец с резьбой шайбы держат щёки соосно Колея щёк должна совпадать с полкой двутавра: перекос сажает реборды на балку

Пошаговый алгоритм регулировки:

  1. Замер геометрических параметров балки:
  • Штангенциркулем измерьте фактическую ширину нижней полки двутавра bполки в 3–5 точках по длине пути (прокатная сталь имеет допуски по ширине до ± 2.0 мм).
  1. Расчет требуемого расстояния между ребордами (Bвнутр):
  • Величина суммарного зазора безопасности Δсум должна составлять строго 3... 5 мм на прямых участках:

Bвнутр = bполки + Δ_сум = bполки + (3... 5) мм

  • Зазор на каждую сторону должен быть равным: Δ1 = Δ2 = 1.5... 2.5 мм.
  1. Расстановка шайб (принцип симметрии):
  • Внутренний пакет шайб (между щеками каретки и проушиной тали) определяет ширину колеи Bвнутр.
  • Внешний пакет шайб (между внешней плоскостью щеки и затяжной гайкой) служит компенсатором рабочей длины шпильки.
  • Правило: количество внутренних шайб слева и справа от подвесной проушины должно быть одинаковым (Nвнутр.лев = Nвнутр.прав). Смещение центра проушины относительно оси балки допускается не более 1.0 мм во избежание перекоса тали и одностороннего износа катков.
  1. Затяжка и фиксация:
  • Затяните гайки несущих пальцев динамометрическим ключом с регламентированным моментом (М24 — 180... 220 Н·м, М30 — 350... 400 Н·м).
  • Зафиксируйте гайки от самопроизвольного отвинчивания: установите контргайки либо стальные шплинты в сквозные отверстия пальцев. Запрещается эксплуатация кареток с незашплинтованными пальцами!
ширина полки b левое колесо правое колесо Зазор с каждой стороны 1,5–2,5 мм меньше — каретку заклинит на стыке, больше — сойдёт с пути

5. Прохождение радиусных участков: расчет минимального радиуса поворота

При проектировании криволинейных монорельсовых путей критическим параметром является минимальный радиус закругления пути Rmin, при котором ходовая тележка проходит поворот без заклинивания реборд колес о кромку балки.

Ручные цепные тали стационарные

Весь раздел →
радиус монорельса каретка база каретки L Чем длиннее база, тем больший радиус нужен повороту пути

Формула геометрического вписывания тележки в кривую:

R_min = (L2 / 8 · (Δ_рад - Δ_пр)) + bполки2

где:

  • L — продольная колесная база каретки (расстояние между осями передних и задних катков), мм;
  • bполки — ширина полки двутавра, мм;
  • Δрад — зазор между ребордой и балкой в криволинейном участке (5... 8 мм);
  • Δпр — зазор на прямом участке (1.5... 2.5 мм).

Нормативные минимальные радиусы закругления монорельса:

Грузоподъемность тали, тТип кареткиКолесная база L, ммМинимальный радиус Rmin, мРекомендуемый зазор Δрад, мм
0.5 – 1.0Однотележечная (GCT/GCL/ТЭК)140... 1801.0... 1.54.0... 5.0
2.0 – 3.2Однотележечная (CD1/ТЭК)210... 2801.5... 2.05.0... 6.0
5.0Однотележечная жесткая320... 4002.5... 3.56.0... 8.0
5.0 – 10.0Сдвоенная шарнирная тележка2 × 240 (с шарниром)2.0... 2.55.0... 6.0

[!TIP] Рекомендация по криволинейным путям: Если радиус поворота монорельса на объекте составляет менее 2.0 м при грузоподъемности ≥ 3.2 т, стандартную жесткую тележку заклинит. В таких случаях применяют сдвоенные шарнирные тележки (где две двухколесные или четырехколесные каретки соединены шарнирной траверсой) либо устанавливают каретки с горизонтальными направляющими контрроликами.

Ручные цепные тали стационарные

Весь раздел →

6. Монтаж концевых упоров, буферов и электропитания

Безопасная эксплуатация передвижного тельфера требует обустройства концевых участков монорельса и организации надежного электроподвода.

двутавр монорельса приварной упор каретка буфер ход каретки Упор без буфера разбивает щёки каретки за несколько ударов
  1. Тупиковые упоры с упругими буферами:
  • На обоих концах монорельсового пути привариваются или фиксируются на болтах класса 8.8 жесткие стальные упоры.
  • На упоры монтируются резиновые или литые полиуретановые буферы (твердость по Шору 75–85 единиц), поглощающие кинетическую энергию тележки при отказе концевого выключателя:

Eкин = ((mгруза + mтали) · v2) / 2

  1. Концевые выключатели механизма передвижения:
  • Рычажные выключатели (серии КУ-701, ВПК) отключают питание привода каретки на расстоянии 0.5... 0.8 м до тупикового упора при наезде на закрепленную на балке отключающую планку («лыжу»).
  1. Организация токоподвода к электрической каретке:
  • Фестонная система (кабельный подвес на С-профиле или струне): гибкий плоский кабель марки КГ или РПШ подвешивается на кабельных тележках. Надежный вариант для трасс длиной до 40 м.
  • Троллейный шинопровод (закрытый короб): медные шины внутри пластикового защитного короба IP23/IP54 с подвижным токосъемником. Применяется на длинных эстакадах (свыше 40 м) и криволинейных монорельсах.

7. Каталог кареток и колес от ИП «Казмеханика»

ИП «Казмеханика» поставляет полный спектр ходовых кареток, комплектующих и запчастей для монорельсовых путей с оперативной отгрузкой по всему Казахстану.

Ручные цепные тали стационарные

Весь раздел →
Серия и модельГрузоподъёмность, тШирина полки, ммПривод
GCT-A и GCT-B0,5 / 1,0 / 2,0 / 3,064–203холостой, толканием
GCL-A и GCL-B1,0 / 2,0 / 3,0 / 5,064–305ручная цепная тяга
ТЭК на базе CD1 и MD11,0 / 2,0 / 3,2 / 5,068–180электрический

Комплексные услуги ИП «Казмеханика»:

  • Подбор кареток под существующие балки: адаптация ширины колеи и профиля колес под ваш двутавр.
  • Поставка запчастей со склада: ходовые катки (ведущие с венцом и ведомые), блоки шестерен, подшипники, грузовые пальцы, регулировочные шайбы.
  • Доставка во все регионы РК: Алматы, Астана, Шымкент, Караганда, Актобе, Атырау, Павлодар, Усть-Каменогорск с полным пакетом паспортов и сертификатов ТР ТС 010/2011.
