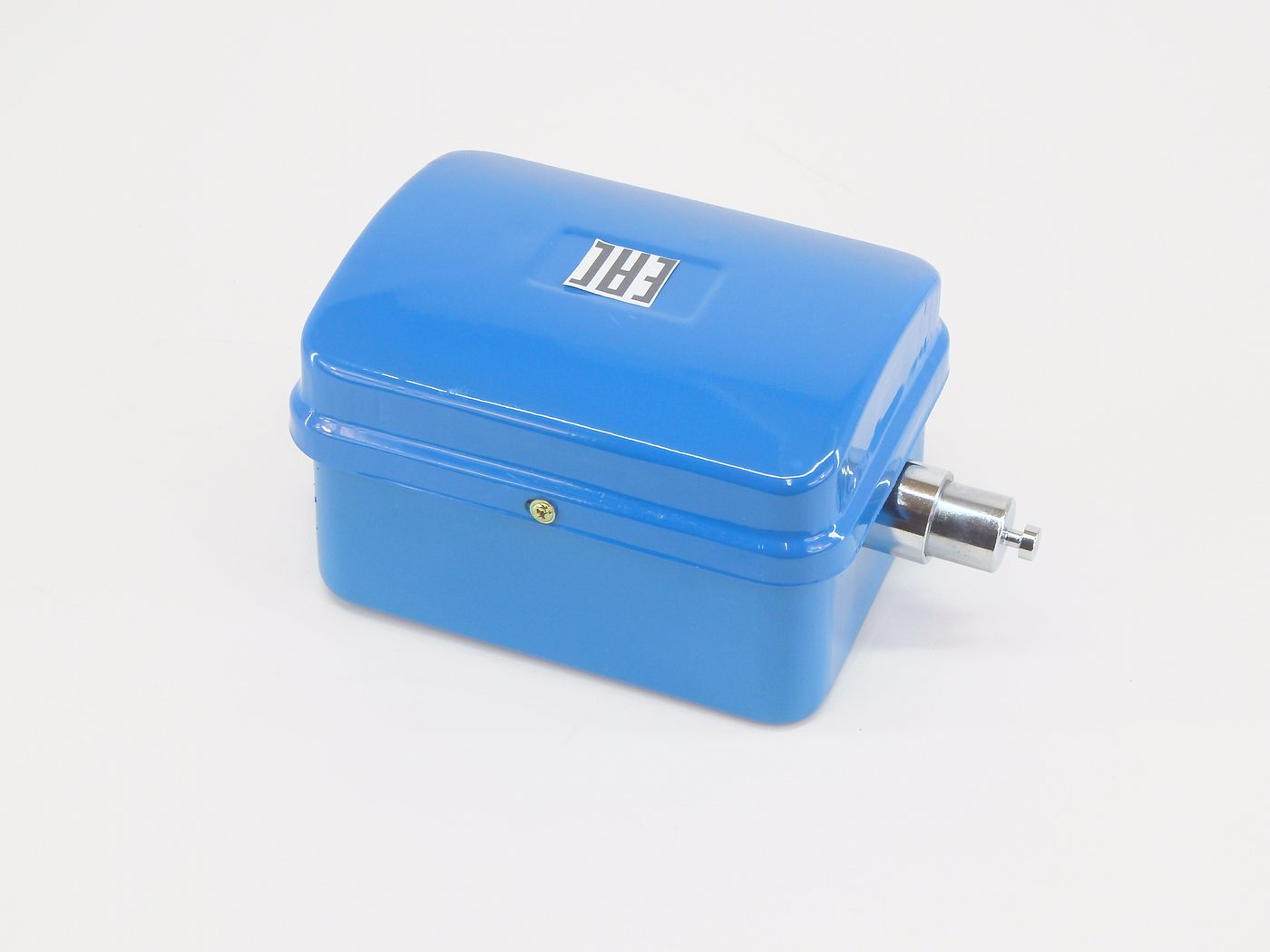

Концевой выключатель тельфера: типы, электрическая схема и регулировка

Концевой выключатель электрической тали — ключевой элемент системы пассивной и активной безопасности грузоподъемного механизма. Отказ или некорректная настройка этого узла приводит к тяжелым авариям: затягиванию крюковой подвески в барабан, срезанию канатоукладчика, разрыву стального каната с падением груза или полному сходу витков с посадочных канавок.

Разберем классификацию ограничителей высоты подъема, их принципиальные электрические схемы, регламент точной механической юстировки и методику локализации частых поломок.

Назначение концевого выключателя и риски при его отказе

Ограничитель хода механизма подъема выполняет две базовые защитные функции:

1. Защита верхнего положения (отсечка подъема): не допускает жесткого удара крюковой подвески в корпус тали, фланец редуктора или направляющие ролики. При отсутствии отсечки грузовой двигатель продолжает вращать барабан на полную мощность, что ведет к мгновенному обрыву каната под воздействием растягивающих усилий, разрушению чугунной направляющей гайки канатоукладчика или вырыванию подшипниковых щитов.
2. Защита нижнего положения (отсечка спуска): предотвращает полное сматывание каната. По нормам промышленной безопасности (включая требования ПБ РК), при опускании крюка на опорную поверхность на барабане должно оставаться не менее 1,5–2 неприкосновенных витков каната, зафиксированных клиновыми зажимами. Если канат смотается целиком, барабан начнет наматывать его в обратную сторону, вызывая перехлест, деформацию прядей и обратное направление перемещения при нажатии кнопок на пульте.

Типы концевых выключателей электроталей

В канатных и цепных талях применяются три основные конструкции выключателей, различающиеся способом фиксации крайних точек.

1. Рычажно-стержневой концевик (активация через канатоукладчик)

Это базовое и наиболее распространенное решение для канатных талей серий Т (Болгария, «Балканско Ехо», «Подем») и CD1/MD1 (КНР).

• Принцип работы: Механизм состоит из продольной металлической тяги (стержня), проходящей параллельно барабану, двух стопорных передвижных упоров («сухарей») с зажимными винтами и поворотного рычага, механически связанного со штоком микропереключателя.
• Кинематика: При намотке или сматывании каната чугунная направляющая гайка канатоукладчика перемещается вдоль винтовой нарезки барабана. Достигая заданной крайней точки, гайка упирается в подвижный сухарь, сдвигает тягу в осевом направлении и поворачивает рычаг, который давит на толкатель микровыключателя.
• Используемые микровыключатели: В болгарских талях применяются выключатели серий ВПК-2111, ВПК-2010 или МП-1101; в китайских талях CD1 устанавливаются блоки типа LX10-11, LX10-12 или КУ-701.

2. Шпиндельный (червячный / редукторный) концевой выключатель

Устанавливается на тяжелых промышленных кранах, крановых тележках и тельферах с большой высотой подъема (от 18 до 60 метров и более), где продольного хода канатоукладчика недостаточно для точной механической отсечки, либо на талях без направляющего канатоукладчика.

• Конструкция: Блок выключателя (например, отечественные серии ВУ-150, ВУ-250, импортные серии Giovenzana, Stromag) монтируется непосредственно на торцевую часть барабана или редуктора.
• Принцип действия: Вращение барабана передается через червячную пару или шестеренчатый редуктор с высоким передаточным отношением (от 1:50 до 1:200) на кулачковый вал со шпинделем. На кулачках расположены регулировочные эксцентрики. При определенном числе оборотов барабана эксцентрик нажимает на контактную группу, размыкая соответствующую цепь.

3. Грузовой (весовой) концевой выключатель

Применяется в качестве дублирующего или основного аварийного датчика верхнего положения на металлургических, тяжелых мостовых кранах и строительных тельферах.

• Конструкция: На стальном канате подвешивается кольцевой или вилочный контргруз, соединенный через гибкий тросик с подпружиненным рычагом выключателя. В исходном состоянии вес висящего груза пересиливает внутреннюю пружину концевика и удерживает контакты замкнутыми.
• Срабатывание: При критическом подъеме крюковая подвеска физически приподнимает контргруз снизу вверх. Натяжение тросика исчезает, встроенная пружина мгновенно отщелкивает рычаг и размыкает контакты цепи управления (или силовой аварийной цепи).

Электрическая схема включения в цепь управления

Ограничители высоты подъема в стандартном исполнении включаются в низковольтную или оперативную цепь управления катушками контакторов, а не в силовую трехфазную цепь 380В двигателя.

Логика коммутации контактов:

1. Нормально-замкнутый контакт (NC / НЗ): Контакт верхнего концевого выключателя подключен последовательно с кнопкой «Вверх» и катушкой пускателя KM1.
2. Селективность блокировки: При срабатывании концевика контакт размыкается, катушка KM1 обесточивается, и силовой тормоз тали замыкается, останавливая подъем.
3. Беспрепятственный спуск: Цепь катушки KM2 («Вниз») подключена параллельно и не зависит от верхнего концевика. Оператор может сразу нажать кнопку «Вниз», чтобы опустить груз: канатоукладчик отойдет от сухаря, пружина вернет шток микровыключателя в исходное положение, и цепь подъема снова замкнется.

Важно: Применение в цепях безопасности нормально-открытых контактов (NO) недопустимо, так как обрыв сигнального провода при такой схеме не вызовет автоматической остановки механизма.

Пошаговая инструкция по регулировке рычажного концевика

Регулировка ограничителя высоты подъема выполняется перед вводом тельфера в эксплуатацию, после замены грузового каната, замены канатоукладчика или ремонта шкафа управления.

Инструмент для работы:

• Набор шестигранных или рожковых ключей (для зажимных винтов сухарей);
• Слесарная линейка или рулетка;
• Отвертка с изолированной рукояткой.

Шаг 1. Настройка верхнего положения останова

1. Ослабьте фиксирующий винт верхнего стопорного упора на тяге и сдвиньте его в сторону микровыключателя.
2. В толчковом режиме (кратковременными нажатиями кнопки) поднимите пустую крюковую подвеску вверх, контролируя расстояние до нижней плоскости корпуса тали.
3. Остановите подвеску так, чтобы технологический зазор безопасности составлял не менее 50–100 мм до упора в корпус или направляющие ролики (запас на инерционный выбег ротора под нагрузкой).
4. Передвиньте стопорный упор по тяге вплотную к направляющей чугунной гайке канатоукладчика до момента характерного щелчка микровыключателя.
5. Надежно затяните зажимной винт упора.

Шаг 2. Настройка нижнего положения останова

1. Ослабьте фиксирующий винт нижнего стопорного упора.
2. Опустите крюк в крайнее требуемое нижнее технологическое положение (в приямок, на уровень пола или технологической эстакады).
3. Осмотрите нарезку барабана: на барабане должно оставаться строго не менее 1,5–2 витков каната, не считая витков под прижимными планками.
4. Сдвиньте нижний сухарь вплотную к корпусу канатоукладчика до срабатывания переключателя на размыкание цепи «Вниз».
5. Зафиксируйте стопорный винт.

Шаг 3. Контрольная проверка на холостом ходу

1. Опустите крюк на 1 метр вниз, затем нажмите и удерживайте кнопку «Вверх» до автоматического срабатывания концевика.
2. Проверьте остаточный зазор между крюковой подвеской и корпусом. Он должен соответствовать выставленному значению с учетом выбега.
3. Повторите процедуру для нижнего крайнего положения.
4. Выполните не менее 3 контрольных циклов срабатывания на холостом ходу.

Диагностика и устранение типовых неисправностей
