Ручные цепные тали стационарные

Стационарная ручная шестерённая таль крепится верхним крюком к балке в одной точке и поднимает груз по вертикали усилием рук на тяговой цепи. Перемещение по балке обеспечивают тали с тележкой: они собраны на странице «Ручные цепные тали передвижные».

Описание устройства шестерённой тали

Усилие рук идёт с тягового колеса через шестерённый редуктор на грузовую звёздочку, которая протягивает грузовую цепь. Конструкция с автоматическим грузоупорным тормозом удерживает груз на весу под нагрузкой. Устройство состоит из:

• корпус с редуктором;
• тяговое колесо и тяговая цепь;
• грузовая звёздочка и цепь;
• верхний и нижний крюки с замками.

Основные характеристики ручных шестерённых талей

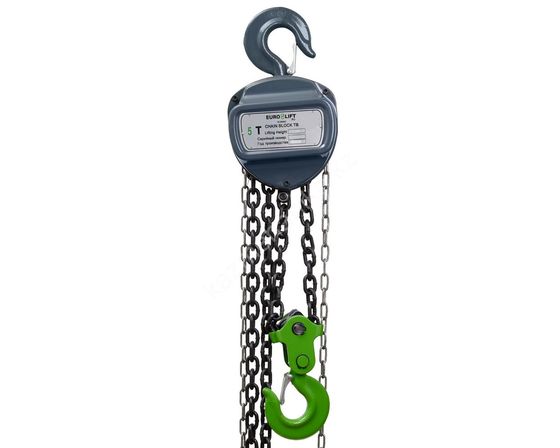

В описании товара «Таль ручная шестеренная стационарная ТВ — 5.0 тн, 6.0 м» указаны модель, грузоподъёмность и высота подъёма. Запись означает модель ручных талей ТВ на 5 т с подъёмом на 6 м.

Грузоподъёмность задаёт предельную массу груза вместе со стропами и захватами. Высота подъёма от 3 до 12 м определяет длину грузовой цепи. Для безопасного перемещения груза нагрузка не превышает паспортную грузоподъёмность, запас по массе закладывают при выборе модели. В ряду паспортные значения доходят до 20 т.

Тормоз, цепь и нормативы

Правила обеспечения промышленной безопасности при эксплуатации грузоподъёмных механизмов (приказ от 30.12.2014 № 359, п. 209) требуют для ручного привода подъёма автоматически действующий грузоупорный тормоз.

Работа при неисправных тормозах не допускается (приказ № 359, п. 435).

Нижняя часть тяговой цепи висит на высоте около 500 мм от поверхности, где стоит работник (п. 168). ГОСТ 28408-89 охватывает ручные шестерённые стационарные тали от 0,5 до 5,0 т. Стандарт не распространяется на тали для взрывоопасных сред и для подъёма людей. Для 10 и 20 т, а также для взрывоопасной среды ориентируются на паспорт изготовителя.

Подготовка стационарной тали к работе

Монтаж и строповку выполняет обученный персонал, допущенный приказом (п. 90, п. 93 приказа № 359). Безопасное перемещение груза начинается с проверки:

1. Осмотрите крюк и замок: трещин нет, износ зева (раскрытия) не больше 10% первоначальной высоты (Приложение 18 к приказу № 359).
2. Проверьте цепи: звенья ровные, цепь не перекручена.
3. Убедитесь, что опора рассчитана на груз вместе с талью.
4. Приподнимите груз не более чем на 200–300 мм и проверьте тормоз (п. 434).

Уточнения к заказу стационарной тали

Тоннаж собран на странице «Ручные цепные тали по грузоподъёмности», производители на странице «Ручные цепные тали по брендам». Паспортные значения приведены в описании товара «Таль ручная шестеренная стационарная ТВ», их сверяют с заказом. Модель ручных талей указывают полностью. Уточняют:

• массу самого тяжёлого груза со стропами;
• высоту подъёма от 3 до 12 м;
• условия работы: помещение, улица, взрывоопасная среда;
• комплект документов: паспорт и руководство по эксплуатации.
