Ручные цепные тали передвижные

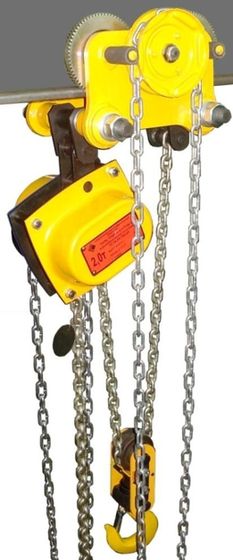

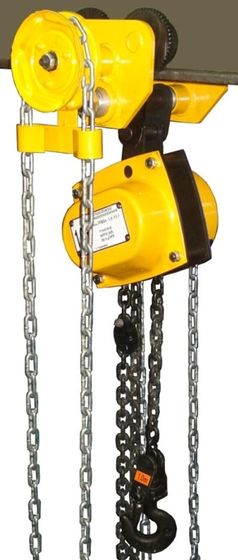

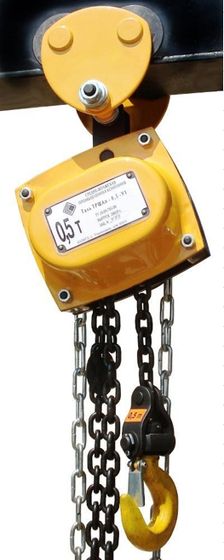

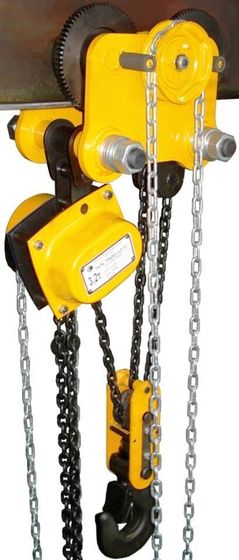

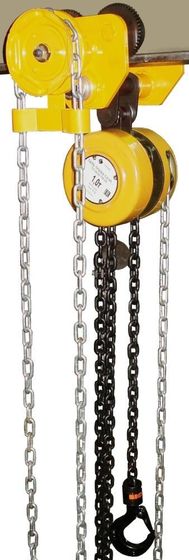

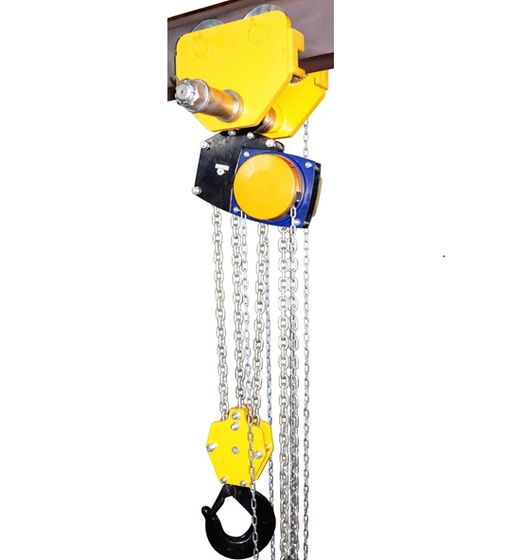

Таль ручная шестерённая передвижная подвешена на тележку, которая движется по нижнему поясу (нижней полке) балки. Оператор тянет цепь и поднимает груз, а затем перемещает его по балке, поэтому механизм выбирают там, где поднятый груз нужно переместить к месту укладки.

Таль ручная шестерённая передвижная: из чего состоит

Комплект состоит из шестерённого привода, ходовой тележки, тяговой и грузовой цепи. Крюк держит груз, тормоз удерживает его на весу после остановки тяги. Оператор тянет тяговую цепь, шестерённая передача увеличивает усилие, а для перемещения груза тележка катится по балке на ходовых колёсах. Тяговая цепь имеет такую длину, что её нижняя часть находится около 500 мм от поверхности, на которой стоит работник (п. 168 Правил обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов, приказ № 359).

Передвижные тали применяют в промышленности и строительстве: на производственных площадках, на стройке при монтаже и ремонте.

Передвижная и стационарная таль по признакам

Стационарные изделия описаны на странице «Ручные цепные тали стационарные». Основные особенности ручных талей, передвижных и стационарных: питание от сети не требуется. Преимущества шестерённых талей: усилие оператора увеличивает шестерённая передача. Таль ручная рычажная приводится в действие рычагом, её особенности и преимущества описаны отдельно.

Нагрузка и высота подъёма

Выпускаются изделия на 500 кг, 1, 2, 3,2, 5 и 8 т. Подъём бывает на 3 м, 6 м, 9 и 12 м.

Исполнения тали: Ех и ПБИ

Обозначение Ех относится к взрывозащищённому исполнению, ПБИ к пожаробезопасному. ГОСТ 28408-89 охватывает ручные шестерённые стационарные тали от 0,5 до 5,0 т и кошки (ходовые тележки с ручным приводом) от 0,5 до 3,2 т. Передвижные шестерённые модели в области применения стандарта прямо не названы. Модель на 8 т выше его диапазона. Для взрыво- и пожароопасных сред стандарт не предназначен.

Проверка перед подъёмом груза

Рекомендуемый порядок осмотра.

Работа при неисправных тормозах не допускается (п. 435 Правил, приказ № 359).

1. Убедитесь, что под крюком и на пути груза нет людей.
2. Осмотрите крюк: трещины и надрывы недопустимы, износ зева (захватной части) более 10% первоначальной высоты вертикального сечения даёт браковку (Приложение 18 Правил).
3. Проверьте, что тележка стоит на поясе балки, упоры закреплены.
4. Приподнимите груз на 200–300 мм и проверьте строповку и тормоз (п. 434).

Заказ ручной шестерённой тали

При заказе указывают:

• массу груза вместе со стропами и захватами;
• нужный подъём груза и высоту подвеса балки;
• профиль балки и ширину пояса, по ним подбирают тележку;
• исполнение Ех или ПБИ.

Комплект документов (паспорт изделия и руководство по эксплуатации) согласуют до отгрузки.
