Организация грузоподъемных операций в автосервисах, грузовых СТО, механических мастерских и на распределительных складах в Казахстане часто упирается в строительные ограничения помещений:
- стены из сэндвич-панелей или легких металлоконструкций не способны нести нагрузку от подкрановых путей мостового или консольного крана;
- арендаторы помещений в промзонах Алматы, Астаны или Шымкента не могут вносить капитальные изменения в конструктив арендованного здания;
- гидравлические гаражные «гуси» (краны для снятия двигателей) имеют ограниченный вылет стрелы и малую высоту подъема, не позволяющую работать с коммерческим транспортом (ГАЗель, фургоны, грузовики) или перегружать паллеты из кузова через высокий борт.
Оптимальное решение для таких задач — мобильное перегрузочное устройство (МПУ), также известное как легкий ручной мини-козловой кран.
В этом руководстве инженеры ИП «Казмеханика» (telfery.kz) подробно разбирают классификацию, механические расчеты, типы колесных опор и подбор талей для мобильных козловых кранов грузоподъемностью от 0.5 до 5.0 тонн.
Тали и тельферы
Весь раздел →
Таль электрическая г/п 3,2 т Н — 9 м, тип 13Т10526
Таль электрическая REM PA 600/1200 кг 20/10 м
Таль электрическая REM PA 600/1200 кг 12/6 м
1. Что такое МПУ и почему оно незаменимо на СТО и складе
Мобильное перегрузочное устройство представляет собой легкую рамную козловую конструкцию на четырех поворотных колесах, состоящую из горизонтальной пролетной балки (двутавр) и двух А-образных боковых опорных стоек с укосинами жесткости.
Главные преимущества МПУ:
- Нулевые затраты на строительный монтаж: МПУ не требует подкрановых эстакад, проектирования фундаментов или согласования в органах стройнадзора.
- Мобильность 360°: Кран свободно перемещается по ровному бетонному полу цеха силами 1–2 рабочих в любую точку помещения или выкатывается на улицу для разгрузки длинномера.
- Разборная конструкция: При необходимости переезда или консервации кран разбирается за 30–40 минут на три основных узла (балка и две стойки) и перевозится в стандартной «ГАЗели».
- Проезд над препятствиями: П-образный габарит МПУ позволяет крану встать прямо над капотом или кузовом автомобиля, верстаком, технологической ямой или зоной конвейера.
2. Основные разновидности мобильных перегрузочных устройств
В каталоге ИП «Казмеханика» представлены два основных конструктивных типа МПУ:
| Параметр | МПУ стационарное (МПУ-С) | МПУ телескопическое (МПУ-Т) |
|---|---|---|
| Конструкция стоек | Цельные жесткие трубы профильного сечения | Стойка в стойке (телескопический узел выдвижения) |
| Регулировка высоты | Отсутствует (фиксированная рабочая высота) | Пошаговая (пальцевая) или плавная (винтовая/реечная) |
| Диапазон регулировки | — | От 2.0 до 4.5 метров (с шагом 150–200 мм) |
| Проходимость ворот | Ограничена общей высотой крана | Опускается для проезда через низкие ворота цеха (2.2 м) |
| Грузоподъемность | 0.5 – 5.0 тонн | 0.5 – 3.2 тонны |
| Сфера применения | Производственные цеха с высокими потолками | Автосервисы с низкими воротами, перегрузка из микроавтобусов |
Подобрать оборудование под вашу задачу
3. Инженерный расчет пролетной двутавровой балки
Пролетная балка МПУ работает на прямой поперечный изгиб от сосредоточенной нагрузки подвижной тали с грузом, находящейся в центре пролета (наиболее неблагоприятное нагружение).
Расчетная формула максимального изгибающего момента в центре балки:
M_max = (Fрасч × L) / 4 + (qбалки × L²) / 8
где Fрасч — расчётная нагрузка от номинального груза и тали с коэффициентом динамичности kдин = 1,15–1,25, Н; L — длина пролёта между стойками, м; qбалки — собственный вес одного погонного метра двутавра, Н/м.
Тали и тельферы
Весь раздел →
Таль электрическая REM PA 400/800 кг 20/10 м
Таль электрическая REM PA 400/800 кг 12/6 м
Таль электрическая REM PA 300/600 кг 20/10 м
Проверка по напряжениям изгиба:
σ = M_max / W_x ≤ [σ]
где W_x — осевой момент сопротивления профиля двутавра, см³; [σ] — расчётное сопротивление стали (для Ст3пс и С245 это 210–240 МПа).
Проверка по жесткости (относительный прогиб):
По нормам ГОСТ и ПБ РК для кранов с ручным перемещением прогиб f в середине пролета не должен превышать 1/500 длины пролета:
f = (Fрасч × L³) / (48 × E × I_x) ≤ L / 500
где E — модуль упругости стали, 2,06 × 10⁵ МПа; I_x — осевой момент инерции двутавра, см⁴.
Тали и тельферы
Весь раздел →
Таль электрическая стационарная H-SD1 г/п 3,2тн, в/п 6м
Таль электрическая канатная SH 32 H 9 УСВ 3,2т 9м Euro-lift
Таль электрическая канатная SH160 H 9 УСВ 16,0т 9м Euro-lift
Типовой сортамент балок для МПУ (по опыту ИП «Казмеханика»):
- г/п 1.0 т (пролет 3.0 м): Двутавр № 16М или 18М (монорельсовый с уклоном внутренних полок 12% под каретку) или широкополочный 16Б1.
- г/п 2.0 т (пролет 4.0 м): Двутавр № 20М / 24М.
- г/п 3.2 т (пролет 4.5–5.0 м): Двутавр № 24М / 30М.
- г/п 5.0 т (пролет 5.0–6.0 м): Двутавр № 30М / 36М.
4. Колесные опоры: выбор материала контактного слоя
Колесные опоры МПУ воспринимают суммарный вес конструкции и поднимаемого груза. При кране г/п 2.0 т на каждое из 4 колес приходится статическая нагрузка до 600–700 кг.
Сравнение материалов колес для условий Казахстана:
- Полиуретан на чугунном ободе (Рекомендуемый стандарт):
- Твердость 92–95 по Шору А.
- Идеален для эпоксидных, шлифованных топпинговых и полимерных полов СТО. Не царапает покрытие, выдерживает контакт с маслами, бензином и антифризом. Температурный диапазон от -30°C до +50°C.
- Чугунные / цельнометаллические колеса:
- Применяются только на грубых асфальтовых площадках или металлических листах. На наливном полу выкрашивают бетонную крошку.
- Черная литая резина:
- Не рекомендуется для МПУ свыше 1.0 т: под нагрузкой резина сминается, создавая огромное сопротивление качению (сдвинуть кран силами двух человек становится невозможно).
Обязательное требование: Все 4 колеса МПУ должны быть поворотными (360°) и оснащаться двухпозиционным ножным стояночным тормозом-педалью, фиксирующим как вращение колеса, так и ось поворота поворотного узла.
5. Выбор грузоподъемного механизма: Ручная таль vs Электротельфер
Таблица 2. Чем оснащают МПУ
| Механизм | Питание | Скорость и управление | Сильные стороны | Где применять |
|---|---|---|---|---|
| Ручная цепная таль HSZ с кареткой GCL / GCT | автономно, без сети | ручная подача цепи, точный шаг | компактность, минимальная цена, не нужен кабель | автосервис и слесарный участок со средней интенсивностью |
| Электрическая мини-таль РА 220 В с кареткой | 220 В | пульт, 8–10 м/мин | быстрый подъём при обычной розетке | лёгкие МПУ 0,5–1,0 т |
| Тельфер CD1 или цепной HHBD | 380 В | пульт, поточный режим | высокая производительность, ресурс | МПУ 2,0–5,0 т, склад и производство |
Тельфер на 380 В питают через гибкий фестонный токоподвод вдоль пролётной балки.
- Ручная цепная таль серии HSZ с холостой тележкой (кареткой типа GCL/GCT):
- Лучший выбор для автосервисов и слесарных участков со средней интенсивностью работ (снятие 1–3 двигателей в смену, разгрузка единичных запчастей).

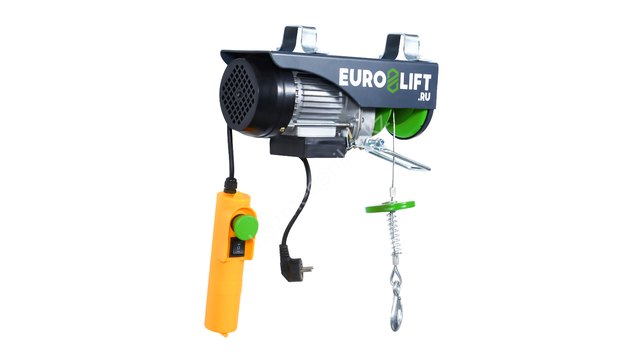

- Электрическая мини-таль серии РА (220 В) с кареткой РА:
- Оптимальна для легких МПУ 0.5–1.0 т при наличии розетки 220 В.
- Промышленный канатный тельфер CD1 или цепной тельфер серии HHBD (380 В):
- Устанавливается на МПУ 2.0–5.0 т для интенсивных складских и производственных работ с питанием через гибкий кабельный фестонный токоподвод вдоль пролетной балки.
6. Правила безопасной эксплуатации МПУ (Приказ Министра по инвестициям и развитию РК № 359)
В соответствии с правилами промышленной безопасности Республики Казахстан:
Тали и тельферы
Весь раздел →
Таль электрическая канатная SH160 H12 УСВ 16,0т 12м Euro-lift
Таль электрическая г/п 3,2 т Н — 36 м, тип 13Т10576
Таль электрическая г/п 3,2 т Н — 30 м, тип 13Т10566
- Запрет перемещения под нагрузкой по наклонной поверхности: Перемещение МПУ с поднятым грузом разрешается только по строго горизонтальному полу со скоростью пешехода (не более 0.5 м/с). Груз должен быть опущен на минимальную безопасную высоту (200–300 мм от пола).
- Блокировка колес при подъеме: Перед началом подъема груза все 4 поворотных колеса должны быть зафиксированы стояночными тормозами.
- Статические и динамические испытания: После сборки кран подвергается статическим испытаниям нагрузкой 1.25 от номинала (125%) с выдержкой 10 минут, и динамическим испытаниям нагрузкой 1.1 от номинала (110%).
- Концевые упоры балки: На концах двутавровой балки обязательно устанавливаются болтовые стальные упоры с резиновыми демпферами, исключающие сход каретки с направляющей.
7. Модельный ряд МПУ от ИП «Казмеханика»
ИП «Казмеханика» производит и поставляет сертифицированные мобильные перегрузочные устройства под индивидуальные размеры заказчиков с доставкой по всему Казахстану:
| Модель | Номинальная г/п | Пролет балки | Высота подъема | Тип колес |
|---|---|---|---|---|
| МПУ-0.5т | 500 кг | 2.5 – 4.0 м | 2.0 – 3.5 м | Полиуретан Ø125 мм с тормозом |
| МПУ-1.0т | 1000 кг | 3.0 – 5.0 м | 2.5 – 4.0 м | Полиуретан Ø150 мм с тормозом |
| МПУ-2.0т | 2000 кг | 3.0 – 6.0 м | 3.0 – 4.5 м | Полиуретан Ø200 мм усиленный |
| МПУ-3.2т | 3200 кг | 3.0 – 6.0 м | 3.0 – 4.5 м | Полиуретан Ø200 мм на чугуне |
| МПУ-5.0т | 5000 кг | 4.0 – 6.0 м | 3.5 – 5.0 м | Сдвоенный полиуретан Ø250 мм |
Резюме
Мобильное перегрузочное устройство (МПУ) — это универсальное, экономичное и безопасное грузоподъемное оборудование, которое закрывает 100% потребностей современного автосервиса, цеха металлообработки или склада без дорогостоящего монтажа подкрановых путей.
Специалисты ИП «Казмеханика» спроектируют и изготовят МПУ под ваши точные габариты (ширина пролета, высота ворот, ограничения потолка) и укомплектуют кран надежной ручной или электрической талью.
Оставляйте заявки на сайте telfery.kz — оперативная отгрузка со склада в Алматы, гарантия 12 месяцев, сертификаты ТР ТС 010/2011 и быстрая доставка во все регионы Республики Казахстан.
