Электрическая лебёдка с питанием от однофазной сети 220 В — базовый подъемно-тяговый механизм на объектах, где отсутствует трехфазный ввод 380 В: при малоэтажном строительстве, реконструкции кровель, отделке фасадов, монтаже оборудования в цехах и перемещении грузов на складах Казахстана.

Главное преимущество 220 В — универсальность подключения к любой стандартной бытовой розетке или мобильному бензиновому генератору. Однако специфика однофазного привода накладывает жесткие физические ограничения по мощности электродвигателя, пусковым токам и режимам интенсивности.

1. Специфика однофазной сети 220 В на стройплощадках Казахстана

Однофазная сеть на строящихся объектах и производственных базах в Алматы, Астане, Шымкенте и регионах имеет критические отличия от стабильной промышленной сети 380 В:

Тали и тельферы

Весь раздел →
  • Предел мощности. Однофазные двигатели — 2,2–3,0 кВт, выше сеть 220 В не тянет.
  • Пусковые токи. Кратность 4–7 номиналов, автоматы выбивает на пуске.
  • Просадка напряжения. При напряжении ниже 200 В пусковой момент падает на 20–30 %.
  • Длинные переноски. Сечение меньше 2,5 мм² приводит к пробою пусковых конденсаторов.

Ограничение мощности однофазного двигателя

В сетях 220 В применяются асинхронные двигатели с короткозамкнутым ротором и конденсаторным пуском (рабочий + пусковой конденсаторы). По физическим причинам мощность надежного однофазного двигателя промышленного типа ограничена диапазоном 2.2–3.0 кВт. Попытка снять большую мощность с одной фазы приводит к токам нагрузки свыше 16–25 А, мгновенному перегреву пусковых обмоток и выбиванию защитных автоматов.

Зависимость пускового момента от напряжения

Вращающий и пусковой момент асинхронного электродвигателя пропорционален квадрату напряжения питающей сети:

Mпуск ∝ U2

Если на стройплощадке напряжение под нагрузкой проседает с номинальных 220 В до 190 В (падение на 13.6%), пусковой момент двигателя падает на 25.4%:

(190220)2 ≈ 0.746

Тали и тельферы

Весь раздел →

В таких условиях лебёдка с грузом на крюке не может стронуться с места: ротор блокируется, пусковая обмотка с фазосдвигающим конденсатором оказывается под заклинивающим током, что за 5–8 секунд приводит к закипанию электролита в конденсаторе или межвитковому замыканию статора.

Расчет сечения питающего кабеля

Для подключения лебёдки 220 В мощностью 1.5... 3.0 кВт на удалении 30... 70 м от электрощита категорически запрещено использовать бытовые удлинители с сечением жилы 0.75... 1.5 мм2.

Падение напряжения в медной линии рассчитывается по формуле:

Δ U = (2 · I · L · ρ) / S

где:

Тали и тельферы

Весь раздел →
  • I — рабочий/пусковой ток мотора (А),
  • L — длина кабеля в одну сторону (м),
  • ρ — удельное сопротивление меди (0.0175 Ом·мм2/м),
  • S — сечение токопроводящей жилы (мм2).

[!IMPORTANT] Для стабильной работы лебёдки 220 В при длине кабеля более 25 м сечение медного кабеля должно составлять не менее 2.5 мм2, а при длине свыше 50 м — 4.0 мм2. При питании от генератора его номинальная мощность должна превышать мощность лебёдки минимум в 2.5–3 раза (генератор 5.0–6.5 кВт для лебёдки 2.0 кВт).

2. Сравнительный разбор: подвесные тали PA vs строительные лебёдки KCD

На рынке малой грузоподъемной техники 220 В представлены два принципиально разных класса механизмов: подвесные мини-тали серии PA и рамные строительно-монтажные лебёдки серии KCD.

ПараметрПодвесная мини-таль серии PAНапольная лебёдка KCD
Креплениескобы на трубу или консольсварная рама, анкеры в пол
Канатоёмкость12 м, до 20 м30, 60, 70 или 100 м
Скорость5–10 м/мин12–20 м/мин
Режим работыS3 20 %, бытовойS3 30–40 %, строительный
Масса11–35 кг35–95 кг

Сравнительная таблица конструктивных различий

Параметр / УзелПодвесная мини-таль PA (PA-250...PA-1000)Строительно-монтажная лебёдка KCD (KCD-300...KCD-1000)
Базовое назначениеПодъем груза в гараже, мастерской, на 1–2 этажИнтенсивный подъем на 3–10 этажи, монтажные работы
Способ установкиПодвешивается за корпус скобами за круглую балкуАнкеруется в бетонную плиту / грузится балластом
Длина троса (канатоемкость)12 м (опционально 20 м)30 м, 60 м, 70 м, 100 м
Скорость намотки каната8... 10 м/мин (одинарный), 4... 5 м/мин (полиспаст)12... 20 м/мин (постоянная высокая скорость)
Диаметр каната∅ 3.0... 6.0 мм∅ 5.0... 8.0 мм (усиленный стальной сердечник)
Опорная конструкцияШтампованный тонколистовой кожухЖесткая сварная пространственная рама из швеллера
Тип редуктораЦилиндрический прямозубый в масляной ванне/смазкеУсиленный цилиндрический/коаксиальный редуктор
Тормозная системаЭлектромагнитный пружинный дисковый тормозУвеличенный дисковый электромагнитный тормоз
Продолжительность включения (ПВ)S3 20% (2 мин работы / 8 мин пауза)S3 30... 40% (интенсивный строительный цикл)

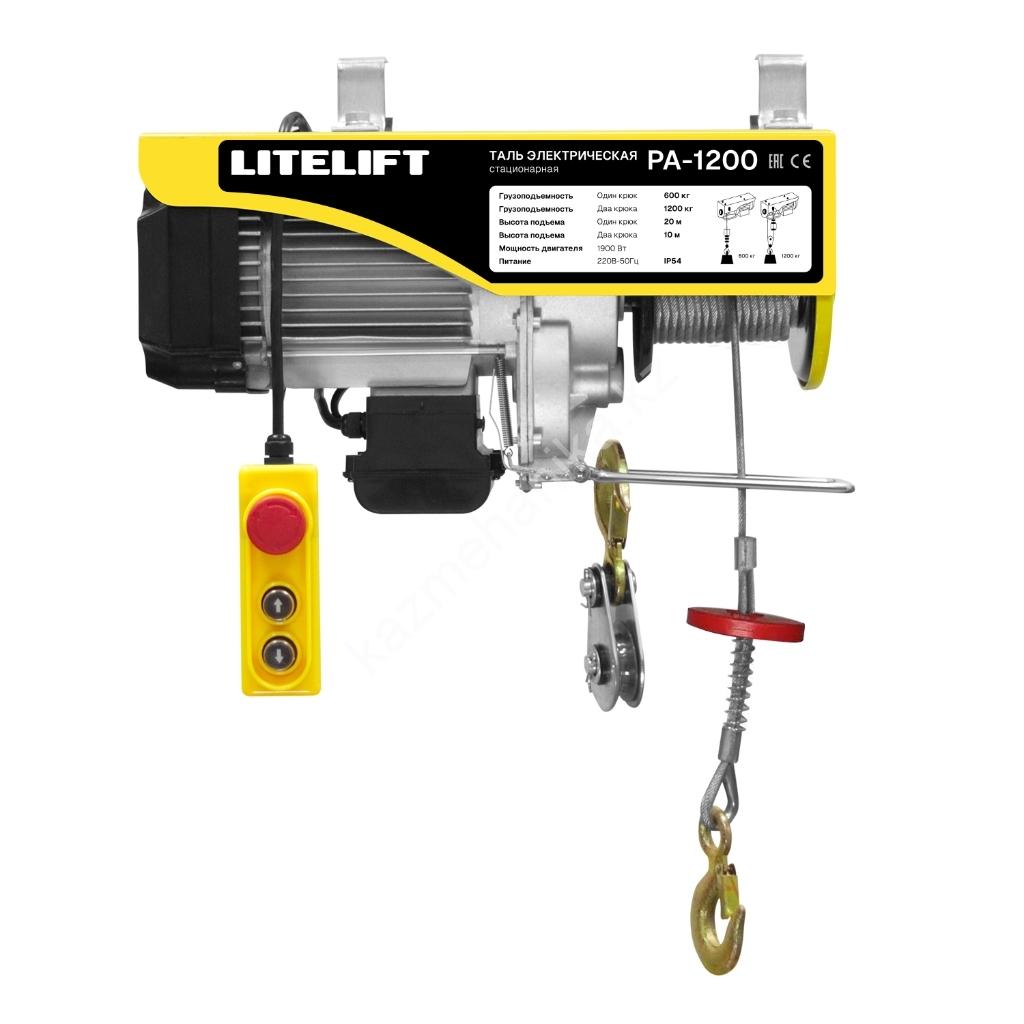

1. Особенности подвесных талей-лебёдок серии PA

Тали PA разработаны для бытового применения и периодических ремонтных работ.

  • Монтаж: Крепление осуществляется металлическими П-образными скобами на стальную трубу диаметром 48... 50 мм или на поворотную консоль-укосину.
  • Канатоемкость: Барабан компактный, вмещает только 12 м (редко до 20 м) тонкого троса.
  • Использование полиспаста: В комплекте идет дополнительный крюк с блоком. При запасовке через блок грузоподъемность удваивается (например, у PA-500: 250 кг напрямую → 500 кг через блок), но рабочая длина троса сокращается вдвое (6 м), а скорость падает до 4... 5 м/мин.
  • Ограничения: Режим работы S3 20% не позволяет непрерывно поднимать стройматериалы на стройке: при перегреве мотора встроенное термореле отключает таль на 15–25 минут.

2. Особенности строительных лебёдок серии KCD

Лебёдки KCD (KCD-300, KCD-500, KCD-700/1000) — специализированные механизмы для стройки и тяжелого монтажа.

  • Рамная компоновка: Двигатель, редуктор и барабан установлены на массивной сварной раме с монтажными отверстиями для анкерных болтов М12–М16. Лебёдку можно жестко закрепить на фундаменте, перекрытии строящегося этажа или прижать противовесами.
  • Глубокий барабан с высокими ребордами: Рассчитан на многослойную укладку 30, 60, 70 или 100 метров каната диаметром от 5 до 8 мм.
  • Высокая производительность: Скорость подъема 14... 18 м/мин позволяет поднять ведро с раствором или пачку кирпича на уровень 5-го этажа (15 метров) всего за 50 секунд.
  • Охлаждение: Двигатель имеет развитое продольное алюминиевое оребрение и принудительную крыльчатку обдува, что обеспечивает стабильную работу в режиме S3 30–40%.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

3. Пять ключевых параметров выбора электролебёдки KCD

  1. Реальная грузоподъёмность — с учётом падения тяги по слоям намотки.
  2. Длина и запас прочности каната — диаметр и тип сердечника.
  3. Стабильность сети 220 В — пусковые конденсаторы и пусковое реле.
  4. Тормозной момент — электромагнитный дисковый, нормально замкнутый.
  5. Эргономика управления — проводной пульт или радиоуправление 433 МГц.

Параметр 1: Грузоподъемность по первому и верхнему слоям намотки

Крутящий момент на валу редуктора лебёдки — величина постоянная:

Тали и тельферы

Весь раздел →

M = Fтяг · Rбар = const

По мере намотки троса на барабан радиус намотки R возрастает с каждым слоем. Следовательно, тяговое усилие на канате Fтяг закономерно снижается от первого слоя к последнему:

слой 1, радиус 45 мм 500 кг — 100 % слой 2, радиус 53 мм 425 кг — 85 % слой 3, радиус 61 мм 370 кг — 74 % слой 4, радиус 69 мм 325 кг — 65 % Чем толще намотка, тем меньше тяга: считать по верхнему слою

[!WARNING] Если на шильдике лебёдки KCD указана грузоподъемность 500 кг при длине каната 70 м, это номинал для первого (нижнего) слоя намотки. При полностью намотанном тросе (верхний слой) фактическая грузоподъемность составляет 320... 350 кг. Для подъема 500 кг на верхних слоях необходимо выбирать модель KCD-700/1000.

Параметр 2: Длина и калибр каната

В лебёдках KCD используются стальные канаты крестовой свивки (по ГОСТ 2688-80 или DIN 3055 / DIN 3060).

  • Диаметр: От ∅ 5.1 мм (для моделей 300 кг) до ∅ 7.7... 8.0 мм (для моделей 1000 кг).
  • Сердечник: Предпочтителен канат со стальным сердечником (IWRC / SES), так как при многослойной намотке на барабан канат с органическим сердечником (пенька, полипропилен) сплющивается и теряет геометрию под натяжением верхних витков.
  • Запас прочности: Коэффициент разрывного усилия каната должен составлять не менее:

Kз = FразрывF_ном ≥ 5.0

Тали и тельферы

Весь раздел →

Параметр 3: Напряжение сети и блок пусковых конденсаторов

Лебёдки KCD оснащаются блоком фазосдвигающих и пусковых конденсаторов емкостью от 40... 70 мкФ (рабочие) до 150... 250 мкФ (пусковые) на рабочее напряжение 450 В.

  • При покупке проверьте исполнение конденсаторной коробки: она должна быть герметичной (класс не ниже IP54), а контакты — защищены от вибраций резиновыми демпферами.
  • Если на площадке часто наблюдаются просадки напряжения до 190... 200 В, лебёдку подключают через стабилизатор напряжения релейного или тиристорного типа мощностью от 5... 8 кВА.

Параметр 4: Устройство тормозной системы

В лебёдках KCD применяется дисковый электромагнитный тормоз нормально-замкнутого типа:

  1. При обесточенном двигателе мощные цилиндрические пружины прижимают подвижный фрикционный диск к тормозной чашке. Барабан механически заблокирован.
  2. При нажатии кнопки «ВВЕРХ» или «ВНИЗ» напряжение одновременно подается на статор двигателя и электромагнитную катушку тормоза. Катушка втягивает якорь, преодолевая усилие пружин, и освобождает тормозной диск.
  3. При аварийном отключении электропитания тормоз мгновенно схватывает вал за 0.05... 0.12 секунды, исключая сползание или свободное падение груза.

Параметр 5: Пост управления (проводной vs радиоканал)

  • Штатный проводной пульт: Оснащен кнопками прямого хода, реверса и грибовидной кнопкой аварийного останова (Emergency Stop). Кабель пульта имеет длину 1.5... 3 м. Для высотных строительных работ этого недостаточно, так как оператор должен находиться на безопасном расстоянии от зоны возможного падения груза.
  • Промышленное радиоуправление (433 МГц): Монтаж блока радиоприемника в цепь управления лебёдки позволяет оператору управлять подъемом с дистанции до 100 м (находясь на балконе, перекрытии или на земле с полным обзором траектории движения груза).

4. Схемы монтажа строительных лебёдок 220 В

Выбор кинематической схемы определяет безопасность работ и требования к креплению рамы лебёдки.

Лебёдка внизу, через блок Лебёдка на перекрытии консоль или стрела отводной блок груз лебёдка анкеры в фундамент перекрытие или кровля лебёдка груз прямой вертикальный подъём

Схема 1. Напольная установка с отклоняющим блоком на кровле

Наиболее распространенная схема на строительных объектах:

  • Лебёдка KCD монтируется на уровне земли (в сухом месте, под навесом) и анкеруется в бетонную плиту.
  • Канат направляется вертикально вверх на верхний отклоняющий блок (монтажный ролик с подшипником), закрепленный на стреле строительного крана-укосины (типа «Пионер» или «Умелец») либо на жесткой консоли перекрытия.
  • Угол девиации каната: Расстояние от барабана лебёдки до первого отклоняющего блока должно быть не менее 15... 20 длин барабана. Угол отклонения троса от плоскости, перпендикулярной оси барабана, не должен превышать 1.5° - 2.0°. При большем угле канат будет набегать на реборду, перескакивать витки и перетираться.
отводной блок барабан лебёдки угол α ≤ 1,5–2° расстояние не менее 20 ширин барабана Иначе канат набегает на реборду и закусывает витки

Схема 2. Установка лебёдки на плите перекрытия строящегося этажа

  • Лебёдка находится на верхнем горизонте, трос опускается вниз через монтажный проем или выносную консоль.
  • Расчет на опрокидывание: При подъеме груза массой 500 кг на консольном вылете 1.2 м опрокидывающий момент составляет:

Mопр = G · Lвыл = (500 кг · 9.81 м/с2) · 1.2 м ≈ 5.88 кН·м

Тали и тельферы

Весь раздел →

Рама лебёдки и балочная опора должны быть заанкерены шпильками сквозь плиту перекрытия либо пригружены контргрузом (бетонные блоки) с коэффициентом устойчивости не менее Kуст ≥ 1.5:

Mуд ≥ 1.5 · Mопр

5. Сводная таблица параметров популярных моделей лебёдок 220 В

В каталоге ИП «Казмеханика» представлены проверенные модели лебёдок и мини-талей на 220 В:

МодельТип механизмаГрузоподъемность, кгДлина каната, мСкорость подъема, м/минМощность мотора, кВтМасса, кг
PA-250Подвесная мини-таль125 / 250 (через блок)12 (6 через блок)10 / 50.5111.5
PA-500Подвесная мини-таль250 / 500 (через блок)12 (6 через блок)10 / 51.0217.5
PA-1000Подвесная мини-таль500 / 1000 (через блок)12 (6 через блок)8 / 41.6031.0
KCD-300Рамная лебёдка 220В300 / 600 (через блок)30 / 60 / 10014 / 71.5038.0
KCD-500Рамная лебёдка 220В500 / 1000 (через блок)30 / 60 / 7016 / 82.2058.0
KCD-700/1000Рамная лебёдка 220В700 / 100060 / 10014 / 73.0085.0

6. Практические рекомендации экспертов ИП «Казмеханика» по эксплуатации

Для безаварийной эксплуатации однофазной лебёдки соблюдайте регламент:

  1. Первичная намотка каната под натяжением: Новый канат перед пуском в работу необходимо полностью размотать по земле и смотать на барабан с постоянным предварительным натяжением (не менее 10... 15% от номинальной грузоподъемности). Если намотать канат вхолостую, при первом же подъеме тяжелого груза верхние витки прорежут нижний рыхлый слой, что приведет к заклиниванию и замятию троса.
  2. Контроль смазки в редукторе: Перед вводом в эксплуатацию проверьте уровень трансмиссионного масла в картере редуктора (рекомендуются масла класса SAE 80W-90 или ISO VG 220/320). Первая замена масла выполняется через 50 рабочих часов (период приработки зубчатых передач), последующие — каждые 500 часов или раз в 12 месяцев.
  3. Остаточный запас троса на барабане: При полном опускании крюка в крайнюю нижнюю точку на барабане должно оставаться не менее 3–4 предохранительных витков. Трение этих витков о тело барабана воспринимает тяговое усилие. Удержание каната только за счет прижимной торцевой планки недопустимо — планку срежет.
  4. Защита от осадков: Корпуса моторов и клеммных коробок KCD имеют класс защиты IP44/IP54. При работе на открытом воздухе защищайте лебёдку легким навесом от прямого попадания проливного дождя и тающего снега.
