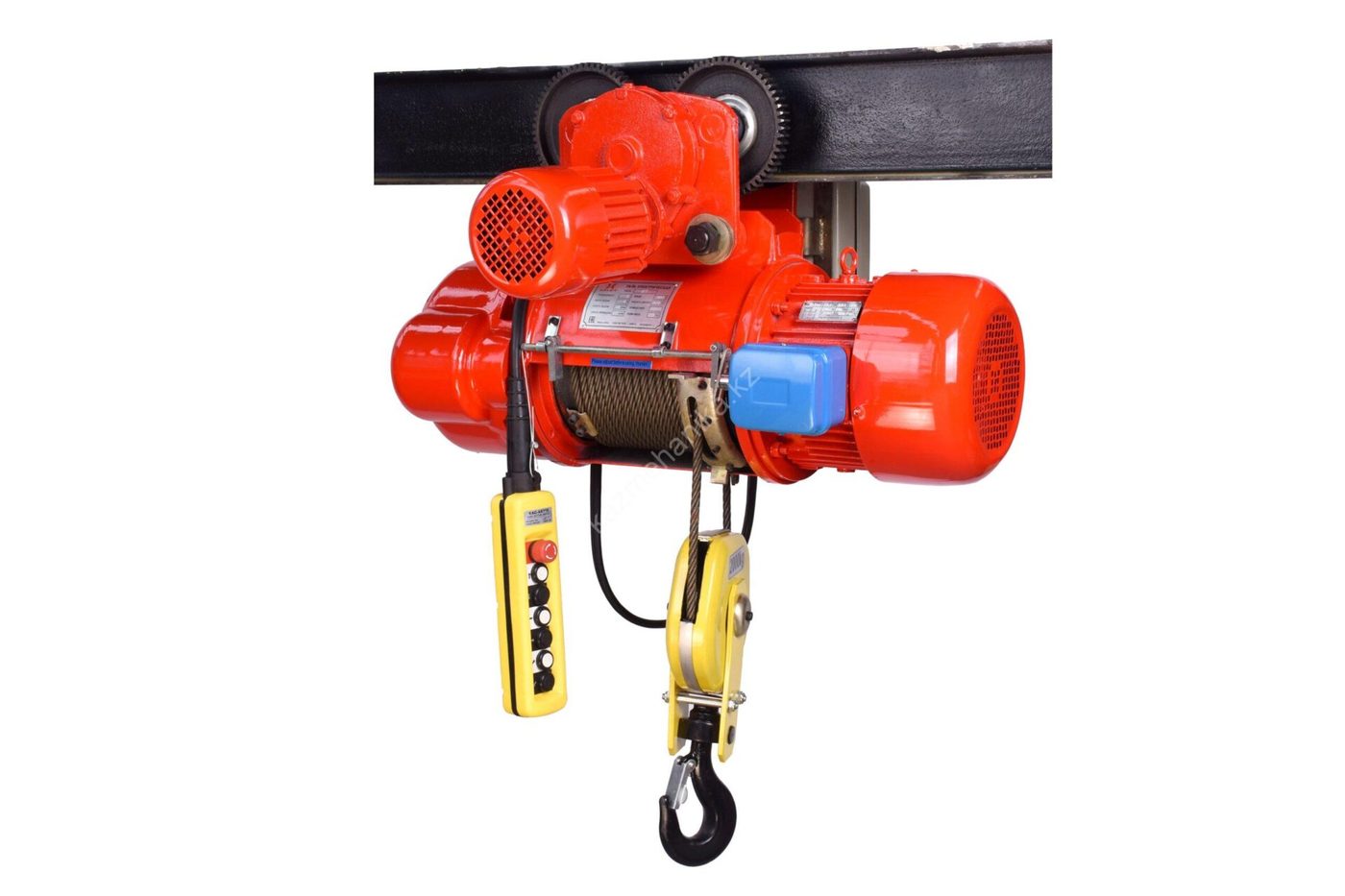

Электрическая таль — это компактный грузоподъемный механизм с электроприводом, предназначенный для вертикального подъема, опускания и (при оснащении ходовой тележкой) горизонтального перемещения груза по подвесному монорельсовому пути. Оборудование эксплуатируется автономно на консольных кранах, монорельсах и эстакадах либо выступает механизмом подъема в составе мостовых, козловых и балочных кранов.

1. Терминологическая база и нормативные стандарты

В нормативно-технической документации и реальной практике промышленного снабжения Казахстана и стран ЕАЭС термины имеют четкое разграничение.

graph TD G["ГРУЗОПОДЪЁМНЫЙ МЕХАНИЗМ"] G --> E["ЭЛЕКТРОТАЛЬ — термин ГОСТ
компактный механизм подъёма
с канатом или цепью"] G --> T["ТЕЛЬФЕР — промышленный сленг
исторически блочная конструкция
с тележкой и конусным ротором"] E --> ST["КАСКАД СТАНДАРТОВ
ГОСТ 22584-2025
ГОСТ 34017-2016 (ISO 4301-1)
Правила ПБ РК, приказ № 359"] T --> ST E --> TR["ТЕХНИЧЕСКИЕ РЕГЛАМЕНТЫ
ТР ТС 010/2011 — безопасность машин
ТР ТС 004/2011 — низковольтное
ТР ТС 020/2011 — ЭМС"] T --> TR style G fill:#1a5276,color:#fff,stroke:#154360 style ST fill:#d6eaf8,color:#2c3e50,stroke:#1a5276 style TR fill:#d6eaf8,color:#2c3e50,stroke:#1a5276

Разница между понятиями «электроталь» и «электротельфер»

  • Электроталь — стандартизированный термин по ГОСТ 22584-2025 («Тали электрические канатные. Общие технические требования») и ГОСТ 34017-2016. Обозначает базовый механизм подъема груза с электрическим двигателем, барабаном/звездочкой, редуктором и тормозом. Таль может быть стационарной (на лапах или крюке) либо передвижной.
  • Тельфер (электротельфер) — заимствованный термин (от греч. tēle — «далеко» и pherō — «несу»), исторически закрепившийся за монорельсовыми канатными механизмами болгарского и советского типа (серии Т10, МТ, Балканско Ехо), объединенными с приводной ходовой тележкой (краб/кошка).
  • В современной инженерной практике: термины используются как синонимы, однако в проектной и исполнительной документации для органов промышленной безопасности Республики Казахстан применяется термин «таль электрическая» (канатная или цепная).

Нормативная база

  1. ГОСТ 22584-2025 (введен 01.01.2026, взамен ГОСТ 22584-96) — устанавливает общие технические требования к стационарным и передвижным электрическим канатным талям.
  2. ГОСТ 34017-2016 (ISO 4301-1:2016) — регламентирует классификацию механизмов по группам классификации (режимам работы) от М1 до М8 на основе классов использования (Т0–Т9) и классов нагружения (L1–L4).
  3. ТР ТС 010/2011 «О безопасности машин и оборудования» — базовый регламент для подтверждения соответствия (декларация или сертификат ТР ТС).
  4. ТР ТС 004/2011 и ТР ТС 020/2011 — требования к электробезопасности низковольтного оборудования и электромагнитной совместимости пускорегулирующей аппаратуры.
  5. «Правила обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов» (Приказ Министра по инвестициям и развитию РК № 359) — устанавливают нормы учета, технического освидетельствования (статические/динамические испытания) и допуска персонала к управлению талями на территории Республики Казахстан.

2. Классификация современных электроталей

По типу гибкого тягового органа, конструктивному исполнению и сфере назначения электротали делятся на три основные категории.

Тали и тельферы

Весь раздел →
graph TD K["КЛАССИФИКАЦИЯ ЭЛЕКТРОТАЛЕЙ"] K --> A["КАНАТНЫЕ ПРОМЫШЛЕННЫЕ
Т10, CD1, MD1"] K --> B["ЦЕПНЫЕ ПРОМЫШЛЕННЫЕ
HHBB, DHP, цепь G80"] K --> C["МИКРОЭЛЕКТРОТАЛИ
серии PA, 220 В"] A --> A1["1–50 т
высота до 36–100 м
скорость 8–12 м/мин
барабанная намотка
металлургия, тяжёлое машиностроение"] B --> B1["0,25–25 т
высота до 12–30 м
без бокового увода крюка
калиброванная цепь в мешке
сборка, станки, чистые цеха"] C --> C1["125–1000 кг
питание 220 В, одна фаза
режим S3 20%
мастерские, СТО, гараж"] style K fill:#1a5276,color:#fff,stroke:#154360 style A fill:#1a5276,color:#fff,stroke:#154360 style B fill:#1a5276,color:#fff,stroke:#154360 style C fill:#1a7a4a,color:#fff,stroke:#145a34

1. Канатные промышленные электротали (Т10, CD1, MD1)

В качестве тягового органа используется стальной канат двойной свивки с органическим или металлическим сердечником (по ГОСТ 2688-80, ГОСТ 7668-80, DIN 3060).

  • Болгарские тали серии Т10 / МТ: классическая конструкция с конусным ротором двигателя, где тормоз встроен непосредственно в двигатель и срабатывает аксиальным смещением вала при отключении питания. Режим работы: FEM 2m / 3m (ISO M5 / M6), ПВ 40–60%.
  • Тали серий CD1 (односкоростные) и MD1 (двухскоростные): оснащены цилиндрическими или конусными электромоторами. В моделях MD1 второй двигатель микроподъема (через планетарный микроредуктор) обеспечивает вспомогательную скорость (отношение 1:10, например, 8 м/мин основная и 0.8 м/мин монтажная), необходимую для точного позиционирования деталей.
  • Особенности: требуют канатоукладчика для предотвращения схода витков с ручьев барабана. При односторонней намотке каната на барабан возникает незначительный поперечный увод крюка по мере подъема.

2. Цепные электротали (HHBB, DHP, серии с круглозвенной цепью G80)

Тяговой элемент — высокопрочная калиброванная круглозвенная цепь 80-го класса прочности (G80/G100) из легированной никель-хром-молибденовой стали.

  • Серии HHBB (с тележкой и стационарные): промышленный стандарт для сборочных участков, станков с ЧПУ и участков гальваники.
  • Серии DHP: специализированные низкоскоростные цепные тали, часто применяемые для синхронного подъема строительных лесов и опалубки.
  • Ключевое отличие: цепь проходит через карманную звездочку и свободно ссыпается в подвесной тканевый или пластиковый цепеприемник (мешок). Крюк перемещается строго по вертикальной оси без бокового смещения, что критично для монтажных и посадочных операций.

3. Микроэлектротали (бытовые и полупромышленные серии PA 220 В)

  • Однофазные компактные канатные устройства мощностью 0.5–2.2 кВт.
  • Номинальная грузоподъемность указывается через дробь (например, PA-500/1000 кг): 500 кг при прямой одинарной запасовке (высота до 12–20 м) и 1000 кг через дополнительный полиспастный блок (высота сокращается вдвое, до 6–10 м, скорость снижается с 10 до 5 м/мин).
  • Режим работы кратковременный (S3 20–25%), не предназначены для непрерывного производственного цикла.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

3. Устройство и принцип работы электротали

Электроталь представляет собой электромеханическую систему, объединяющую силовую кинематическую передачу, исполнительный орган и цепь управления.

Тали и тельферы

Весь раздел →
graph TD D["ЭЛЕКТРОДВИГАТЕЛЬ
с тормозом: конусный ротор
или дисковый электромагнитный"] R["РЕДУКТОР
двух- или трёхступенчатый,
планетарный либо цилиндрический"] B["БАРАБАН ИЛИ ЗВЁЗДОЧКА"] O["ТЯГОВЫЙ ОРГАН И НАКОПИТЕЛЬ
цепная таль — звёздочка и цепеприёмник
канатная таль — нарезной барабан
и канатоукладчик"] P["КРЮКОВАЯ ПОДВЕСКА
с вертлюгом, замком и датчиком"] D -->|вал| R R -->|зубчатая передача| B B --> O O -->|запасовка через полиспаст 2/1 или 4/1| P style D fill:#1a5276,color:#fff,stroke:#154360 style R fill:#1a5276,color:#fff,stroke:#154360 style O fill:#d6eaf8,color:#2c3e50,stroke:#1a5276 style P fill:#1a7a4a,color:#fff,stroke:#145a34

Механическая кинематическая цепь

  1. Электродвигатель: передает крутящий момент через шлицевой или промежуточный упругий вал на входную шестерню редуктора.
  2. Редуктор: многоступенчатый цилиндрический (с прямозубыми или косозубыми колесами) либо планетарный редуктор, работающий в масляной ванне. Снижает частоту вращения с 1400–2800 об/мин до рабочих 15–60 об/мин, повышая крутящий момент.
  3. Исполнительный узел:
  • В канатных талях: выходной полый вал редуктора приводит во вращение барабан с винтовой нарезкой. Чугунное или стальное направляющее кольцо канатоукладчика прижимает канат к ручьям, исключая захлесты.
  • В цепных талях: приводная каленая звездочка зацепляет звенья цепи, подавая ее из ненагруженной ветви цепеприемника к грузовому крюку.
  1. Тормозная система: колодочный/дисковый электромагнитный тормоз или встроенный конусный механический тормоз. Тормоз является нормально-замкнутым: при отсутствии электрического напряжения пружины удерживают вал заторможенным. Растормаживание происходит только при подаче тока на катушку или обмотку статора.

Электрическая цепь и система управления

  • Силовое питание: 3-фазное переменное напряжение 380 В (50 Гц).
  • Цепь управления (оперативная): для обеспечения электробезопасности оператора согласно ПУЭ и ГОСТ 12.2.007.0 напряжение на кнопочном пульте снижается до безопасного уровня 24 В, 36 В или 42 В через встроенный понижающий разделительный трансформатор.
  • Коммутация: реверсивные магнитные пускатели (контакторы) с механической и электрической блокировкой от одновременного включения встречных направлений («Подъем» / «Спуск», «Влево» / «Вправо»).
  • Аппаратура защиты:
  • Концевой выключатель крайнего верхнего и нижнего положений крюка (рычажный, шпиндельный или бесконтактный).
  • Тепловое реле защиты двигателя от перегрузки по току и межвиткового замыкания.
  • Ограничитель грузоподъемности (ОГП) — электронный тензометрический датчик, отключающий цепь подъема при превышении номинальной массы груза.
  • Кнопка аварийного останова (Emergency Stop) грибкового типа с фиксацией на пульте управления.
  • Радиоуправление (промышленные пульты Telecrane, F21, F24): частотный диапазон 433/868 МГц, дальность действия до 100 метров, исключающее нахождение стропальщика-оператора под перемещаемым грузом.

4. Сравнительный инженерный анализ: цепные и канатные электротали

ПараметрКанатная электроталь (тип Т10 / CD1)Цепная электроталь (тип HHBB)
Диапазон грузоподъемности0.5 – 50.0 тонн (тяжелые серии)0.25 – 25.0 тонн
Высота подъема (стандарт)6, 9, 12, 18, 24, 30, до 100 м3, 6, 9, 12 м (свыше 15 м — тяжелый мешок)
Скорость подъемаВысокая (8–12 м/мин; микро: 0.8–1.2 м/мин)Умеренная / средняя (2.5–6.8 м/мин)
Габариты и масса конструкцииКрупные (из-за длины нарезного барабана)Компактные (на 30–45% меньше канатных аналогов)
Строительная высота (крюк-балка)Стандартная (уменьшается в исполнении УСВ)Минимальная (позволяет работать в низких цехах)
Траектория движения крюкаПрисутствует осевое смещение вдоль барабанаСтрого вертикальное перемещение без отклонения
Режим работы по ГОСТ 34017М4 – М6 (FEM 1Am – 3m), ПВ 25–40%М3 – М5 (FEM 1Bm – 2m), ПВ 20–40%
Уровень шума при работе68–74 дБ (масляная ванна редуктора)75–82 дБ (трение цепи о звездочку)
Обслуживание тягового органаСмазка каната канатной мазью, дефектоскопияСмазка цепи, визуальный замер калибром
Стоимость при высотах >12 мЭкономически выгоднаУдорожание за счет веса высокопрочной цепи

5. Нормы безопасной эксплуатации электроталей в Казахстане

Эксплуатация электрических талей на промышленных объектах Республики Казахстан регулируется Законом РК «О гражданской защите» и «Правилами обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов».

graph LR A["МОНТАЖ И ПУСКОНАЛАДКА
проверка монорельса
замер изоляции более 0,5 МОм
проверка фазировки"] B["СТАТИЧЕСКИЕ ИСПЫТАНИЯ
нагрузка 1,25 × Qном
выдержка 10 минут
контроль прогиба балки"] C["ДИНАМИЧЕСКИЕ ИСПЫТАНИЯ
нагрузка 1,1 × Qном
повторные циклы подъём и спуск
проверка надёжности тормозов"] A --> B --> C style A fill:#1a5276,color:#fff,stroke:#154360 style B fill:#1a5276,color:#fff,stroke:#154360 style C fill:#1a7a4a,color:#fff,stroke:#145a34

Регламент освидетельствования и проверок

  1. Статические испытания: проводятся нагрузкой, превышающей номинальную грузоподъемность (Qном) на 25% (1.25 × Qном). Груз поднимается на высоту 100–200 мм с выдержкой в течение 10 минут. Критерий прохождения — отсутствие самопроизвольного опускания груза, остаточных деформаций металлоконструкции и трещин.
  2. Динамические испытания: проводятся нагрузкой, превышающей номинальную на 10% (1.1 × Qном). Выполняются многократные циклы подъема, опускания и остановки груза на весу для проверки фрикционных качеств тормоза и редуктора.
  3. Периодичность технического освидетельствования (ТО):
  • Полное ТО (статические + динамические испытания) — не реже 1 раза в 3 года.
  • Частичное ТО (осмотр, проверка тормозов, канатов/цепей, электрооборудования) — не реже 1 раза в 12 месяцев.
  1. Браковка стального каната: производится по числу оборванных проволок на шаге свивки согласно приложению к Правилам ПБ РК, а также при уменьшении диаметра каната в результате износа или коррозии на 7% и более от номинального, появлении заломов, волнистости или выдавливании сердечника.
  2. Браковка круглозвенной цепи: цепь подлежит немедленной замене при износе тела звена (уменьшении диаметра прутка) на 10% и более, либо при относительном удлинении шага звена более чем на 3% от первоначального размера.
  3. Требования к персоналу: операторы и стропальщики обязаны пройти обучение по курсу промышленной безопасности, иметь квалификационную группу по электробезопасности не ниже II и ежегодно подтверждать допуск к работе с ГПМ.

6. Инженерный алгоритм выбора электротали

Подбор грузоподъемного оборудования основывается на расчете пяти базовых эксплуатационных параметров.

graph TD M["МАТРИЦА ВЫБОРА
электрической тали"] M --> Q["1. Грузоподъёмность Q"] Q --> Q1["Q = масса груза + масса строп и траверсы
запас 1,15–1,25 от рабочего веса"] M --> H["2. Высота подъёма H
и строительная высота"] H --> H1["до 12 м, дефицит высоты
→ цепная таль HHBB"] H --> H2["свыше 12 м, до 30–60 м
→ канатная таль CD1 или Т10"] H --> H3["очень малое подкрановое
пространство → таль с УСВ"] M --> P["3. Режим работы: ПВ и группа"] P --> P1["лёгкий, ПВ 20–25%,
до 10 включений в час → ISO M3–M4"] P --> P2["интенсивный цеховой, ПВ 40%,
120–240 включений → ISO M5"] P --> P3["непрерывный, металлургия,
ПВ 50–60% → ISO M6–M7"] M --> S["4. Точность позиционирования"] S --> S1["черновая погрузка
→ одна скорость, 8 м/мин"] S --> S2["сборка, штампы, ЧПУ
→ две скорости или частотник"] M --> K["5. Климат и взрывоопасность"] K --> K1["У3 или У1 по ГОСТ 15150"] K --> K2["взрывозащита 1Ex d IIB T4 / IIC T4"] K --> K3["пожароопасные зоны П-I, П-II, П-IIа"] style M fill:#1a5276,color:#fff,stroke:#154360 style Q fill:#d6eaf8,color:#2c3e50,stroke:#1a5276 style H fill:#d6eaf8,color:#2c3e50,stroke:#1a5276 style P fill:#d6eaf8,color:#2c3e50,stroke:#1a5276 style S fill:#d6eaf8,color:#2c3e50,stroke:#1a5276 style K fill:#d6eaf8,color:#2c3e50,stroke:#1a5276

Чек-лист исходных данных для заказа

  1. Грузоподъемность: номинальная масса перемещаемых технологических единиц с учетом грузозахватных приспособлений.
  2. Фактическая строительная высота: расстояние от нижней полки ездового двутавра (профили 18М, 24М, 30М, 36М, 45М по ГОСТ 19425-74) до уровня чистого пола.
  3. Скоростной режим: необходимость микроскорости для прецизионных операций монтажа.
  4. Тип подвески: стационарная (пальцы, проушина, лапы) или передвижная (холостая шарнирная тележка, приводная моторная каретка с монорельсовым тормозом).
  5. Управление: проводной подвесной пост (длина кабеля = высота подъема минус 1 метр) и/или комплект дублирующего промышленного радиоуправления.

7. Часто задаваемые вопросы (FAQ)

Можно ли использовать канатную таль вместо цепной на сборочном участке?

Использовать можно при условии достаточной строительной высоты, однако следует учитывать боковое осевое смещение крюка при намотке каната на барабан (до 20–60 мм в зависимости от высоты). Для прецизионных сборочных операций рекомендуется цепная таль либо канатная таль со сдвоенным барабаном (запасовка 2/2 или 4/2 с намоткой от краев к центру).

Тали и тельферы

Весь раздел →

Чем отличается режим работы ПВ 25% от ПВ 40%?

Продолжительность включения (ПВ, относительная продолжительность работы) рассчитывается в пределах 10-минутного цикла: ПВ = tработы / (tработы + tпаузы) × 100% При ПВ 40% механизм может работать непрерывно 4 минуты из 10-минутного интервала, а 6 минут двигатель должен охлаждаться. Превышение этого параметра ведет к срабатыванию термозащиты или перегреву статора.

Какое масло заливать в редуктор электротали?

В редукторы промышленных талей заливаются индустриальные трансмиссионные и редукторные масла с противоизносными присадками: И-40А, И-50А, ТАД-17и, Mobilgear 600 XP 220, Shell Omala S2 G 220. Замена первой порции масла выполняется после 100 часов обкатки, далее — каждые 1000–2000 моточасов (не реже 1 раза в год).
