Тельфер (электротельфер) — это грузоподъемное оборудование блочно-модульного типа с электрическим приводом, предназначенное для вертикального подъема, опускания и горизонтального перемещения грузов по монорельсовому двутавровому пути или в составе крановых систем.

В технической литературе и нормативных документах (ГОСТ 22584-2025, ISO 4301) понятие «тельфер» часто отождествляют с термином «электрическая таль». Однако на практике тельфером принято называть промышленный подъемный агрегат высокой интенсивности, оснащенный механизированной кареткой передвижения, встроенным тормозом и системой концевых выключателей.

graph TD P["Монорельсовый путь
(двутавровая балка)"] T["Тележка передвижения
холостая или приводная"] K["Корпус тельфера"] D["Электродвигатель"] V["Вал и муфта"] R["Редуктор"] TZ["Тормоз"] B["Барабан или звёздочка"] C["Канат или цепь"] PD["Крюковая подвеска"] G["Груз"] P --> T --> K K --> D --> V --> R --> B TZ --> V B --> C --> PD --> G style P fill:#1a5276,color:#fff,stroke:#154360 style K fill:#d6eaf8,color:#2c3e50,stroke:#1a5276 style G fill:#1a7a4a,color:#fff,stroke:#145a34

Разница между тельфером, ручной талью, лебедкой и кран-балкой

В снабжении и проектировании часто возникает путаница между смежными терминами. Инженеры ИП «Казмеханика» составили разграничение по конструкции и назначению:

Тали и тельферы

Весь раздел →
ОборудованиеТяговый приводПеремещение грузаКонструктивная базаРежим работы
ТельферЭлектрический (220/380 В)2D / 3D (подъем + ход по балке)Компактный моноблок, канатный барабан или цепной короб, кареткаS3/S4, интенсивный промышленный (до 240 вкл/час)
Ручная тальРучной (рычаг / тяговая цепь)1D (только подъем) или 2D с ручной тележкойШестеренчатый или червячный редуктор, цепьРедкий, ремонтный, монтажный
ЛебедкаРучной, электрический, гидравлический1D (тяга по горизонтали/наклонной, реже подъем)Рама, открытый барабан большой канатоемкости, двигатель через муфтуТяговый или монтажный, часто без встроенной подвески
Кран-балкаКомплексный электропривод3D (подъем, ход тележки, ход моста по цеху)Металлоконструкция (мост) + тельфер в качестве подъемного органаОт легкого (А3) до тяжелого (А7) цехового

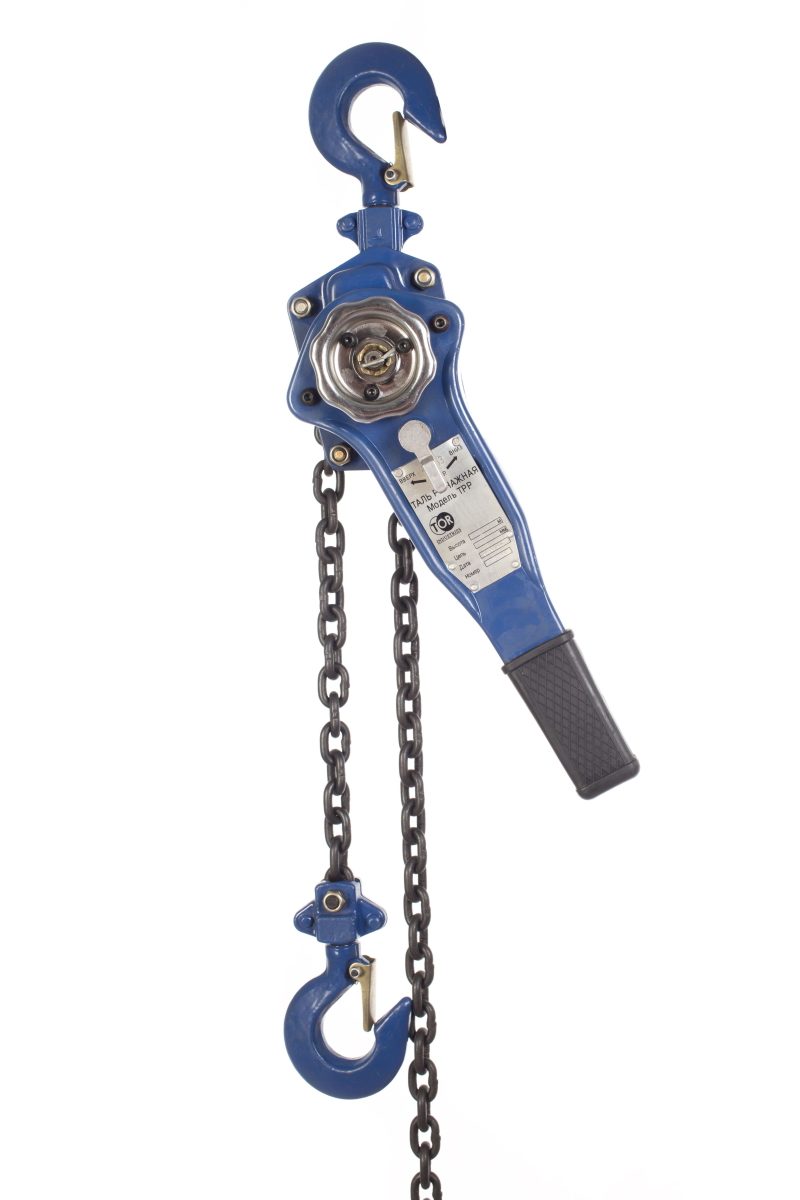

  • Тельфер vs Ручная таль: ручная таль не требует электропитания, но ограничена скоростью подъема (0.2–0.5 м/мин) и мускульной силой оператора. Тельфер обеспечивает подъем со скоростью от 4 до 12 м/мин при грузоподъемности до 50 тонн.
  • Тельфер vs Лебедка: лебедка монтируется жестко на фундамент или раму и тянет трос через систему выносных блоков. Тельфер — самодостаточный подъемный блок, висящий непосредственно над зоной работы.
  • Тельфер vs Кран-балка: тельфер — это составная исполнительная часть кран-балки. Кран-балка перемещается вдоль цеха по подкрановым путям, а тельфер движется поперек цеха по ее пролетному строению.

Принцип работы и кинематическая схема

Работа электрического тельфера основана на преобразовании электрической энергии в механический крутящий момент с последующим наматыванием каната на барабан (либо протяжкой калиброванной цепи через звездочку).

Кинематическая цепочка канатного тельфера

  1. Электродвигатель подъема (обычно трехфазный асинхронный с конусным или цилиндрическим ротором) получает команду с пульта управления или радиоканала.
  2. При подаче напряжения встроенный электромагнитный или механический конусный тормоз автоматически растормаживается.
  3. Крутящий момент через упругую муфту передается на планетарный или двухступенчатый цилиндрический редуктор.
  4. Редуктор понижает частоту вращения и передает усилие на полый канатный барабан с винтовыми канавками.
  5. Канатоукладчик (направляющая гайка с прижимным кольцом) перемещается вдоль барабана, предотвращая перехлест и сход витков каната из ручьев.
  6. Стальной канат огибает блоки крюковой подвески, образуя полиспаст, и поднимает крюк с грузом.
  7. При снятии питания тормоз под действием пружины мгновенно блокирует вал, фиксируя груз на весу.
graph LR A["Электродвигатель
подъёма"] --> B["Тормозной узел"] B --> C["Вал и муфта"] C --> D["Редуктор"] D --> E["Барабан
с канатоукладчиком"] E --> F["Канат"] F --> G["Крюковая подвеска
с грузом"] style A fill:#1a5276,color:#fff,stroke:#154360 style B fill:#c0392b,color:#fff,stroke:#96281b style G fill:#1a7a4a,color:#fff,stroke:#145a34

Системы безопасности в базовой комплектации

  • Концевой выключатель крайнего верхнего и нижнего положений: отключает питание привода до того, как крюковая подвеска упрется в корпус или канат полностью размотается.
  • Ограничитель грузоподъемности (ОГП): тензометрический или механический датчик, блокирующий подъем при превышении номинальной массы груза.
  • Тепловая защита двигателя: биметаллические реле (терморезисторы в обмотках) отключают питание при перегреве.
  • Кнопка аварийного останова (Emergency Stop): обесточивает цепь управления.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Классификация тельферов

1. По типу тягового органа: канатные против цепных

Выбор между стальным канатом и круглозвенной цепью определяет габариты, точность и ремонтопригодность оборудования.

ПараметрКанатный электротельферЦепной электротельфер
Диапазон грузоподъемностиОт 0.5 до 50 т (стандарт), до 100 т (спецзаказ)От 0.125 до 5 т (редко до 10 т)
Высота подъемаОт 6 до 36 м (специальные — до 70+ м)От 3 до 12 м (ограничена весом свисающей цепи)
Скорость подъемаВысокая: 4–12 м/мин (с микроподъемом 0.8–1.2 м/мин)Средняя: 2–8 м/мин
Точность позиционированияСредняя (небольшой боковой увод из-за намотки)Идеально вертикальный подъем без бокового смещения
Габариты и массаКрупнее из-за диаметра барабанаКомпактный корпус, цепь уходит в подвесной мешок
Шум при работе65–72 дБ (тихий ход)75–85 дБ (перекатывание звеньев по звездочке)
Износ и контрольВизуальный контроль обрыва проволок канатаЗамер шага и калибра звеньев штангенциркулем
Типовые сферыПромышленные цеха, литейные заводы, кран-балкиСборочные линии, сервисные центры, ЧПУ-станки

2. По способу монтажа и передвижения

  • Стационарные: жестко крепятся на опорных лапах или подвешиваются на пальцах. Применяются в грузовых лифтах, подъемниках, технологических окнах перекрытий.
  • Передвижные с холостой тележкой: тележка перемещается вручную толканием груза (для редких операций и грузов до 1–2 т).
  • Передвижные с цепной тележкой: оператор тянет вспомогательную ручную цепь (для точной подгонки без электродвигателя хода).
  • Передвижные с электрической тележкой: привод с собственным мотор-редуктором передвижения со скоростью 12, 20 или 32 м/мин. Стандарт для большинства производственных цехов.
graph TD S["СТАЦИОНАРНЫЙ
крепление на раму или лапы"] S --> S1["Блок подвески
неподвижен"] S --> S2["Грузовые лифты,
подъёмники, окна перекрытий"] P["ПЕРЕДВИЖНОЙ
каретка по монорельсу"] P --> P1["Холостая тележка
толканием груза, до 1–2 т"] P --> P2["Цепная тележка
вспомогательной цепью"] P --> P3["Электрическая тележка
12, 20 или 32 м/мин"] style S fill:#1a5276,color:#fff,stroke:#154360 style P fill:#1a7a4a,color:#fff,stroke:#145a34

3. По строительной высоте

  • Стандартная строительная высота (НСВ): корпус тельфера расположен непосредственно под монорельсовой балкой. Конструктивно прост, ремонтопригоден, но «съедает» от 700 до 1400 мм высоты подъема.
  • Уменьшенная строительная высота (УСВ): барабан и двигатель вынесены сбоку от двутавра, а уравновешивание достигается контргрузом на противоположной стороне. Крюковая подвеска поднимается практически вплотную к нижней полке балки. Это решение критично для цехов с низкими потолками.

4. По напряжению питания

  • Однофазные (220 В): грузоподъемность от 125 до 1000 кг (серии типа PA/мини-тали). Предназначены для частных мастерских, гаражей, небольших складов. Режим работы кратковременный (ПВ 20–25%), двигатель быстро нагревается при непрерывных циклах.
  • Трехфазные (380 В / 50 Гц): промышленный стандарт грузоподъемностью от 0.5 до 50 т. Рассчитаны на непрерывную эксплуатацию в 2–3 смены при коэффициенте продолжительности включения (ПВ) 40–60%.

5. По условиям эксплуатации и исполнениям

  • Общепромышленное (IP54/IP55): закрытые сухие или неотапливаемые помещения с незагазованной средой.
  • Климатическое исполнение для Казахстана (У1, У2, У3 по ГОСТ 15150): диапазон температур от -40 °C до +40 °C. Включает морозостойкую смазку редуктора, подогрев шкафа управления и усиленные уплотнения от степной пыли.
  • Взрывобезопасное (Ex, ВБИ, ВЗИ, ТР ТС 012/2011): взрывонепроницаемые оболочки двигателей, искробезопасные бронзовые накладки на крюке и колесах тележки. Применяется на нефтегазовых объектах в Атырау, Актау, Шымкенте.
  • Металлургическое (пожаробезопасное): для работы с расплавленным металлом. Оснащается вторым резервным тормозом на механизме подъема, термоэкраном корпуса и канатом с термостойким металлическим сердечником (класс изоляции Н).

Ключевые технические параметры

При расчете и подборе тельфера инженеры оперируют следующими характеристиками:

1. Грузоподъемность (т)

Номинальная масса груза, которую механизм поднимает в заданном режиме. Ряд типовых значений: 0.5, 1.0, 2.0, 3.2, 5.0, 6.3, 10.0, 12.5, 16.0, 20.0, 32.0, 50.0 т.

Тали и тельферы

Весь раздел →

2. Кратность полиспаста

Схема запасовки каната определяет соотношение между скоростью подъема, грузоподъемностью и диаметром каната:

  • 1/1 (одинарный): канат идет напрямую от барабана к крюку. Максимальная скорость, малая грузоподъемность.
  • 2/1 (стандартный одинарный): один конец каната закреплен на корпусе, канат огибает один блок крюковой подвески. Стандарт для талей 0.5–5 т.
  • 4/1: четыре ветви каната. Увеличивает грузоподъемность в 2 раза по сравнению со схемой 2/1 при том же двигателе, но скорость подъема снижается вдвое. Применяется для тяжелых грузов (от 5 до 32 т).
  • 2/2, 4/2 (сдвоенные полиспасты): на барабане нарезаны правая и левая резьбы, канат сходит с двух сторон синхронно. Гарантирует строго вертикальный подъем без миллиметрового горизонтального смещения крюка.
Полиспаст 2/1 — две ветви Полиспаст 4/1 — четыре ветви Барабан Барабан крепление конца крепление блок крюка блок 1 блок 2 крюк крюк скорость выше, грузоподъёмность меньше грузоподъёмность вдвое выше, скорость вдвое ниже

3. Режим работы (Группа классификации FEM / ISO / ГОСТ)

Ресурс тельфера закладывается на этапе проектирования исходя из суточного времени работы и коэффициента нагружения:

Режим по ГОСТ 25835-83 (утратил силу с 01.01.2018, взамен ГОСТ 34017-2016)Группа FEM 9.511Группа ISO 4301Среднесуточная работа под нагрузкойТиповой сценарий применения
1М (легкий)1BmM3До 2 часовРемонтные цеха, монтаж станков, редкие погрузки
2М (средний)1AmM42–4 часаСтандартные производственные склады, механические цеха
3М (тяжелый)2mM54–8 часовИнтенсивные складские терминалы, 2-сменное производство
4М (весьма тяжелый)3m / 4mM6 / M7Свыше 8 часов непрерывноЛитейные заводы, портовые краны, конвейерные линии

Сферы применения тельферов

  1. Машиностроение и металлообработка: установка заготовок на столы токарных и фрезерных станков с ЧПУ, перемещение металлопроката.
  2. Складские терминалы и логистические хабы: разгрузка еврофур, штабелирование паллет в стеллажных пролетах.
  3. Строительная индустрия и заводы ЖБИ: подъем опалубки, форм, арматурных каркасов и готовых железобетонных плит.
  4. Горно-металлургический комплекс Казахстана: обслуживание обогатительных мельниц, дробилок, насосных станций и конвейерных линий.
  5. Автосервисы и ремонтные базы спецтехники: монтаж двигателей, коробок передач, мостов грузовой и карьерной техники.
  6. Краностроение: применение в качестве грузоподъемной тележки для опорных и подвесных кран-балок, консольно-поворотных кранов и козловых систем.

Чек-лист: 6 ключевых вопросов перед заказом тельфера

Перед формированием опросного листа для ИП «Казмеханика» зафиксируйте следующие параметры:

  1. Каков максимальный вес груза с учетом оснастки? (Рекомендуется запас по грузоподъемности не менее 15–20% от пикового веса).
  2. Какова точная высота подъема? (Измеряется от пола до нижней полки балки монорельса за вычетом габарита крюка).
  3. Какой профиль и ширина полки двутавра? (Номер балки по ГОСТ 19425-74, например, 24М, 30М, 36М или 45М для правильной регулировки шайб каретки).
  4. Нужна ли микроскорость? (При точной посадке литейных форм, деталей в шпиндель станка или хрупких грузов требуется двухскоростной двигатель подъема с соотношением 1:4 или 1:6).
  5. Какова строительная высота помещения? (Если потолок низкий — выбирается исполнение УСВ).
  6. Какой тип управления необходим? (Проводной подвесной пульт на кабеле или система промышленного радиоуправления с дальностью до 100 метров).
