Сборка деревянного дома из оцилиндрованного бревна или профилированного бруса естественной влажности сопровождается подъемом крупногабаритных пиломатериалов на высоту от 2 до 8 метров. Если нижние венцы (оклады) монтируют вручную силами 3–4 плотников, то начиная с 4–5 венца ручной труд становится не только неэффективным, но и опасным.

Попытки затаскивать бревна на леса мускульной силой приводят к срывам, травмам позвоночника и повреждению замковых соединений (чаш и пазов). Для безопасной сборки применяются проверенные схемы малой механизации: наклонные направляющие (накаты) с перекидными канатами, легкие консольные мини-краны на перекрытиях и мобильные козловые краны (МПУ).

1. Весовые нагрузки: расчет массы бревна и бруса

Древесина естественной влажности (сосна, ель, лиственница) имеет плотность от 650 до 850 кг/м³. При намокании во время осадков масса дополнительно возрастает на 10–15%.

Тали и тельферы

Весь раздел →

Масса круглого бревна рассчитывается через объем цилиндра:

V = π × r² × L = π × (d / 2)² × L, затем m = V × ρ

где d — средний диаметр бревна, м; L — длина бревна, м; ρ — плотность древесины при текущей влажности, кг/м³.

Тали и тельферы

Весь раздел →

Таблица массы 6-метрового бревна хвойных пород (сосна/ель, влажность 50–60%)

Диаметр бревна, ммОбъем бревна 6 м, м³Масса 1 бревна (сосна ~750 кг/м³), кгМасса 1 бревна (лиственница ~900 кг/м³), кг
Ø2000.188141169
Ø2400.271203244
Ø2800.369277332
Ø3200.482362434
Ø3600.610458549
Ø4000.754566679

Бревно диаметром 320 мм и длиной 6 метров весит более 360 кг, а бревно ручной рубки комлевой части диаметром 400 мм доходит до 680 кг. При укладке фронтонов или матиц (балок перекрытия) поднять такой элемент вручную на высоту 4–6 метров силами бригады невозможно.

2. Технологические схемы механизации подъема

На объектах индивидуального деревянного домостроения в Казахстане применяются три базовые схемы механизации. Выбор зависит от высоты стен, наличия подъездных путей и плотности застройки участка.

Две схемы подачи бревна на верхние венцы Схема 1. Наклонные накаты с перекидным канатом венцы сруба накат 150×150 мм, угол 30–40° бревно трос лебёдки бревно катится по накату и работает как подвижный блок усилие на лебёдке падает вдвое венец нагружен минимально нужно 5–7 м свободного места иначе накат встаёт слишком круто Схема 2. Консольный кран «Пионер» на перекрытии балки перекрытия мачта стрела 2,5–4,0 м бревно стрела кладёт бревно точно в паз поворот на 360° без перестановки грузоподъёмность 500–1000 кг лебёдка с дисковым тормозом нужен расчёт балок перекрытия запас не меньше 1,5 и анкеровка Третья схема — мобильный козловой кран МПУ: им собирают срубы на плацу и на готовом фундаменте

Схема №1. Подъем по наклонным накатам (трапам) методом самозакатывания («накатом»)

Классический плотницкий метод, адаптированный под электрическую тягу.

Тали и тельферы

Весь раздел →
  • Устройство: К верхнему венцу сруба под углом 30–40° приставляют два бревна или бруса сечением не менее 150×150 мм (накаты). На них закрепляют два стальных каната или прочные капроновые ленты, свободные концы которых перекидывают под поднимаемым бревном и заводят на тяговую траверсу.
  • Принцип работы: Электрическая лебедка тянет петли канатов на себя. Бревно катится по накату снизу вверх, работая как подвижный блок. При этом тяговое усилие на лебедке снижается почти в 2 раза:

Fтяги = (m × g × sin(α) + Fтрения) / 2

  • Преимущества: Минимальная точечная нагрузка на верхний венец, отсутствие сложных крановых металлоконструкций, высокая скорость подачи бревен одинакового диаметра.
  • Недостатки: Требуется свободное пространство вокруг сруба (не менее 5–7 метров от стены для пологого угла накатов).

Схема №2. Монтажный стреловой кран типа «Пионер» / мини-кран на перекрытии

  • Устройство: Поворотная стрелочная конструкция грузоподъемностью 500–1000 кг монтируется на балки перекрытия или временную опорную раму внутри сруба. Оснащается электролебедкой с червячным или цилиндрическим редуктором и электромагнитным дисковым тормозом.
  • Принцип работы: Стрела с вылетом 2.5–4.0 м поднимает бревно вертикально с земли, поворачивается вокруг оси на 360° и опускает бревно точно в проектный паз венца.
  • Преимущества: Позволяет укладывать бревна на любую из четырех стен и на внутренние перегородки без перестановки направляющих.
  • Ограничение: Требует надежной анкеровки опорной платформы и расчета несущей способности временных балок перекрытия с коэффициентом запаса не менее 1.5.

Схема №3. Мобильное перегрузочное устройство (МПУ / ручной козловой кран)

  • Устройство: П-образная портальная рама на колесах с полиуретановым покрытием, оснащенная ручной цепной талью или стационарным тельфером.
  • Применение: Идеально для предварительной сборки срубов на производственной площадке (на плацу рубщиков) и на готовых плитных фундаментах. Поднимает бревно целиком на стропах и перемещает его вдоль оси будущего здания.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

3. Подбор тяговых лебедок: серии KCD и KDJ

Для лесомонтажных работ запрещено использовать бытовые автомобильные 12В лебедки без принудительного охлаждения и без механического грузоупорного тормоза. При отключении питания барабан такой лебедки может провернуться под весом 400-килограммового бревна.

На строительных площадках Казахстана стандартным решением выступают электрические лебедки серий KCD и KDJ.

Тали и тельферы

Весь раздел →
Двигатель, барабан и редуктор на единой опорной раме опорная стальная рама электро- двигатель тормоз барабан с канатом редуктор в масляной ванне канатоукладчик кладёт трос виток к витку электромагнитный тормоз на валу без питания барабан не провернётся бытовые 12 В лебёдки запрещены нет обдува и грузоупорного тормоза однофазные KCD: 300–500 кг трёхфазные KCD и KDJ: 750–1000 кг редуктор в масляной ванне рассчитан на сменную работу Бревно Ø 300 мм однофазная лебёдка 220 В поднимает через полиспастный блок

Сравнение характеристик строительных лебедок

ПараметрЛебедка KCD-300 / KCD-500Лебедка KCD-750 / KCD-1000Тяговая лебедка KDJ-500E1
Напряжение питания220 В (однофазная)380 В (трехфазная)380 В (промышленная)
Грузоподъемность номинальная300 / 500 кг750 / 1000 кг500 кг (тяга до 1.5 т)
Длина стального каната30–60 м60–100 м60–100 м
Диаметр каната6.0–7.7 мм8.0–11.0 мм8.0 мм
Скорость подъема7–14 м/мин10–18 м/мин12–19 м/мин
Тип тормозаЭлектромагнитный колодочный/дисковыйЭлектромагнитный конический/дисковыйАвтоматический дисковый
Масса лебедки38–48 кг75–115 кг65 кг
  • Однофазные KCD (220 В): Оптимальны для загородных участков с ограничением по электросети. Позволяют безопасно поднимать бревна диаметром до 300 мм через полиспастный блок (двойной трос).
  • Трехфазные KCD/KDJ (380 В): Промышленные агрегаты для непрерывной сменной работы при возведении двухэтажных особняков, бань и гостиничных комплексов из бревна Ø360–450 мм.

4. Правила строповки круглого леса и бруса

При подъеме древесины критически важно сохранить целостность геометрии чаш, замков и поверхности строганого бревна. Запрещено использовать стальные канаты прямой строповкой «на удавку» без протекторов: стальной трос сминает древесину и срезает замковые шипы.

Один строп в обхват и двухточечный подвес на траверсе Схема 1. Текстильный строп СТП в обхват (удавка) крюк лебёдки бревно петля затянута строп СТП шириной 50–90 мм не мнёт древесину и замки стальной трос на удавку нельзя срезает шипы и сминает бревно Схема 2. Двухветвевой строп 2СТ с траверсой, бревно 6–9 м траверса строп СТП бревно 6–9 м 1/4 длины бревно 6–9 м стропят в двух точках на 1/4 длины от торцов угол между ветвями до 90° оптимально не больше 60° строп смещают к комлю на 20–40 см комель тяжелее вершины При одноточечной строповке бревно должно висеть строго горизонтально

Основные правила строповки по нормам безопасности:

  1. Применение текстильных стропов (СТП): Используются двухслойные ленточные стропы шириной 50–90 мм грузоподъемностью 2–3 тонны. Они не оставляют вмятин на лафете и бревне.
  2. Балансировка центра тяжести: Комлевая часть бревна всегда тяжелее вершинной. При строповке одной ветвью строп смещают на 20–40 см в сторону комля, чтобы бревно поднималось строго горизонтально.
  3. Двухточечный подвес для элементов длиной от 6 м: Бревна длиной 6–9 м стропят в двух точках на расстоянии 1/4 длины от торцов с применением монтажной траверсы или двухветвевого стропа 2СТ.
  4. Угол между ветвями стропа: При двухточечной строповке угол между ветвями стропа не должен превышать 90° (оптимально ≤ 60°), чтобы исключить перегрузку лент.

5. Требования безопасности при сборке срубов (ПБ РК)

В соответствии с Законом РК «О гражданской защите» и Правилами обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов:

  1. Опасная зона подъема: Радиус границы опасной зоны при подъеме бревна на высоту H рассчитывается по формуле Rоп = Lбревна / 2 + 0.3 × H. Нахождение людей под поднимаемым бревном или в створе наклонных накатов категорически запрещено.
  2. Анкеровка лебедки: Опорная рама лебедки KCD должна крепиться к грунтовым винтовым анкерам, железобетонным фундаментам или нагружаться пригрузом (контргрузом), масса которого в 2.5 раза превышает максимальное тяговое усилие.
  3. Оттяжки: Наведение бревна в паз на верхнем венце осуществляется двумя монтажными оттяжками (пеньковыми или полиамидными канатами длиной не менее 10 м). Запрещено направлять бревно руками на весу.
  4. Работы при ветре: Подъем длинномерных пиломатериалов запрещается при скорости ветра свыше 10–12 м/с, а также во время грозы, гололеда и плотного тумана.

6. Поставки грузоподъемного оборудования от ИП «Казмеханика»

ИП «Казмеханика» поставляет строительным бригадам и предприятиям деревянного домостроения Казахстана проверенное грузоподъемное оборудование:

  • Строительные электрические лебедки KCD, KDJ грузоподъемностью от 300 до 2000 кг (220В и 380В);
  • Монтажные поворотные краны типа «Пионер» и стреловые мини-краны на перекрытия;

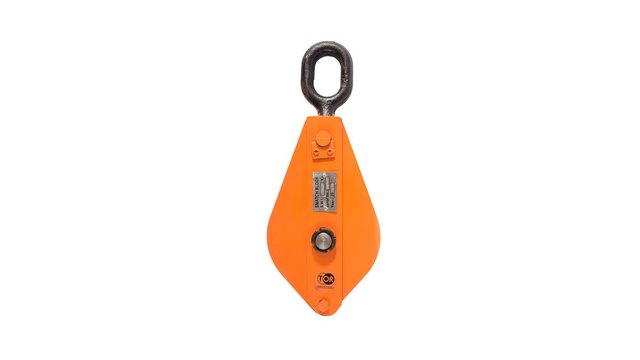

  • Однорольные и двухрольные монтажные блоки с откидной щекой (HQG, г/п 0.5–5 т);
  • Текстильные петлевые стропы СТП (1–5 т), круглопрядные стропы СТК, такелажные скобы СА и СИ;
  • Ручные шестеренные и рычажные тали HSZ и HSH для точной посадки венцов.

Оборудование сопровождается техническими паспортами, сертификатами ТР ТС 010/2011 и отгружается со складов в Алматы и Астане с оперативной доставкой во все регионы Республики Казахстан.
