Монтажный грузоподъемный блок (такелажный блок, шкив-блок) — это базовый грузозахватный и направляющий механизм, предназначенный для изменения направления движения стального каната (отводной или отклоняющий блок) либо для выигрыша в силе или скорости при объединении нескольких блоков в полиспаст.

Монтажные блоки применяются в комплексе с электрическими и ручными лебедками, талями, мачтами, стреловыми дерриками и строительными кранами. В зависимости от схемы запасовки один и тот же блок может снижать тяговое усилие на лебедке в 2, 4 или 8 раз либо испытывать результирующую нагрузку на ось и подвес, вдвое превышающую тяговое усилие тягача.

Отводной блок Подвижный блок анкер от лебёдки к грузу меняет направление тяги опора ветвь 1 ветвь 2 груз даёт выигрыш в силе вдвое

Назначение и функциональные роли в такелажных схемах

В такелажных и подъемных операциях блоки выполняют две принципиально разные функции:

  1. Отклоняющие (направляющие / отводные) блоки:
  • Монтируются стационарно на анкерах, фундаментах, элементах металлоконструкций или оголовках мачт.
  • Служат для огибания препятствий, перенаправления горизонтального тягового усилия лебедки в вертикальный подъем груза или изменения угла подхода каната к барабану лебедки (с сохранением допустимого угла набегания каната α ≤ 1.5°... 2°).
  • Не дают выигрыша в силе. Нагрузка на опорную точку блока зависит от угла отклонения каната и может достигать 200% тягового усилия.
  1. Блоки в составе полиспастных систем:
  • Делятся на неподвижные (закреплены на верхней опоре) и подвижные (закреплены на грузозахватном органе или перемещаемом объекте).
  • Подвижный однорольный блок обеспечивает двукратный теоретический выигрыш в тяговом усилии (in = 2) за счет двукратного снижения скорости перемещения груза.
  • Объединение многорольных блоков (2, 3, 4 и более роликов в обойме) позволяет поднимать грузы массой от 10 до 100+ тонн тяговыми лебедками с номинальным усилием всего 2–5 тонн.

Поузловое устройство монтажного блока

Конструкция промышленного монтажного блока рассчитана на высокие удельные давления в ручье и динамические нагрузки при пуске тяговых механизмов.

подвес: вертлюжный крюк с защёлкой либо такелажная скоба вертлюг и траверса щёки верхняя стяжка шкив: сталь или капролон, ручей под канат ось на подшипнике нижний палец-отбойник: не даёт тросу соскочить Щека может быть откидной — тогда канат заводят сбоку

1. Шкив (ролик / канатный блок)

Шкив является основным рабочим элементом, передающим радиальное усилие от натянутого каната на центральную ось.

  • Материал изготовления:
  • Сталь 25Л / 35Л (литая углеродистая сталь) или поковка Сталь 45: основной стандарт для тяжелых монтажных блоков г/п от 1 т до 50 т. Обеспечивает высокую поверхностную твердость и стойкость к истиранию при контакте со стальными прядями.
  • Капролон (полиамид-6 блочный / Ertalon): применяется в легких блоках, блоках для манипуляторов, а также там, где требуется исключить износ и поверхностный наклеп стального или синтетического каната. Снижает собственный вес блока на 30–50% и обеспечивает самосмазываемость в паре трения.
  • Серый чугун СЧ20: допускается только для механизмов ручного привода (группы режима работы ISO M1–M3) при низких скоростях протяжки каната (v ≤ 0.5 м/с).
  • Геометрия профиля ручья (канавки):
  • Радиус ручья Rручья ≈ (0.53... 0.55) × dкан. Слишком узкий ручей заклинивает канат и срезает наружные проволоки прядей. Слишком широкий (R > 0.60 dкан) — сплющивает канат под нагрузкой, уменьшая площадь контакта и провоцируя внутренний обрыв сердечника.
  • Угол раскрытия ручья: 35°... 45°, что гарантирует свободный вход каната при отклонениях от плоскости шкива до 4°.
  • Глубина ручья: h ≥ 1.5 × dкан для исключения случайного схода каната при ослаблении натяжения.
  • Отношение диаметра шкива к диаметру каната (D/d):

По правилам устройства и безопасной эксплуатации грузоподъемных механизмов (ПБ / ГОСТ 34589-2019): Dшкива ≥ e × dкан где e — коэффициент, зависящий от типа привода и группы классификации режима работы (для ручного привода и монтажных работ e = 16... 18, для электрических лебедок e = 20... 25).

2. Центральная ось и подшипниковый узел

Ось блока воспринимает изгибающий момент от суммарного тягового усилия обеих ветвей каната. Изготавливается из легированной или улучшенной конструкционной стали (Сталь 40Х, 45, 30ХГСА) с термообработкой (закалка с высоким отпуском до твердости 28... 35 HRC).

  • Радиальные закрытые шарикоподшипники качения (2RS):
  • Стандартное исполнение для высокоскоростных и лебедочных блоков.
  • Защитные резинометаллические шайбы (уплотнения 2RS / 2RS1) защищают дорожки качения от попадания песка, строительной пыли и воды.
  • Закладываемая на заводе смазка рассчитана на весь срок службы подшипника при умеренных режимах.
  • Бронзовые / металлографитовые втулки скольжения:
  • Изготавливаются из антифрикционной бронзы (БрАЖ9-4, БрОЦС5-5-5).
  • Применяются в компактных блоках сверхвысокой грузоподъемности (10–50 т), работающих при малых скоростях и тяжелых ударных нагрузках, где шарикоподшипники могут деформироваться (бринеллирование дорожек качения).
  • Оснащаются радиальными и спиральными смазочными канавками, а также осевой проточкой с пресс-масленкой (тавотницей под шприц) в торце центральной оси для регулярного нагнетания смазки (Литол-24, Mobilgrease XHP 222).
Узел шкиваГде применяется
Бронзовая втулка скольжениялёгкие блоки, редкие перемещения, требует регулярной смазки
Шариковый подшипниксредние монтажные блоки, ход легче, смазка через тавотницу
Роликовый подшипниктяжёлые блоки и частая работа под большой нагрузкой

3. Силовые щеки (боковины)

Щеки блока вырубаются или вырезаются лазерным/плазменным раскроем из конструкционной листовой стали (Сталь 09Г2С, Ст3сп толщиной от 4 до 16 мм в зависимости от тоннажа).

  • Функции щек:
  • Восприятие продольных растягивающих нагрузок между осью шкива и узлом грузового подвеса;
  • Механическая защита шкива от боковых ударов о конструкции здания или скальный грунт;
  • Направляющий экран: минимальный зазор между внутренней плоскостью щеки и ребордой шкива (Δ ≤ 1.5... 2.0 мм) исключает затягивание и заклинивание каната между роликом и корпусом при ослаблении натяга.

4. Грузовой элемент подвеса: крюк vs скоба

В верхней части блока располагается силовой шарнирный узел:

  • Кованый вертлюжный крюк (Swivel Hook):
  • Свободно вращается на 360° вокруг вертикальной оси.
  • Оснащен пружинной предохранительной защелкой (замком).
  • Преимущество: мгновенная зацепка за проушины, рым-болты, петли строп; исключает перекручивание грузового каната при подъеме.
  • Такелажная скоба / палец (Shackle Type / болтовой подвес):
  • Блок оканчивается не крюком, а силовой вилочной проушиной со сквозным болтом, гайкой и шплинтом (тип G2130) либо несъемной осью.
  • Преимущество: максимальная безопасность при вибрационных и стационарных нагрузках (самопроизвольное расцепление исключено на 100%), компактная строительная высота.

Подобрать оборудование под вашу задачу

Классификация монтажных блоков по конструкции

ПризнакВарианты
Число ролиководнорольные, двухрольные БМ-2, трёхрольные БМ-3 и более
Тип подвесакрюк с защёлкой, такелажная скоба, серьга
Щекаглухая либо откидная, для заводки каната сбоку
Материал шкивасталь либо капролон, бережнее к канату

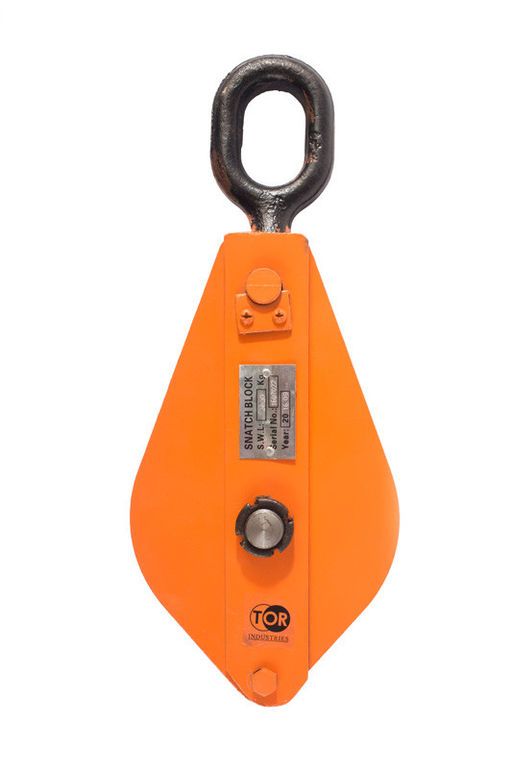

1. Однорольные монтажные блоки (серия БМ-1 / HQG / BC)

Базовый тип такелажного блока с одним шкивом. Грузоподъемность составляет от 0.5 до 20 тонн. Выпускаются в двух модификациях: с вертлюжным крюком (БМ-1-К) и со скобой (БМ-1-С).

  • Применение: изменение трассы движения каната от барабана лебедки к объекту, комплектация легких однорольных подвижных подвесов, натяжные устройства оттяжек мачт.

2. Многорольные полиспастные блоки (двух-, трех-, пятирольные: БМ-2, БМ-3, БМ-5)

Оснащаются несколькими независимыми шкивами, установленными на общей центральной оси с разделительными стальными пластинами-диафрагмами между роликами.

  • Конструкция: каждый ролик вращается на собственных подшипниках независимо от соседних, что критически важно, поскольку линейные скорости набегания каната на разных ветвях полиспаста различаются.
  • Применение: тяжелый монтаж оборудования (трансформаторы, турбины, пролетные строения мостов), судовой такелаж, стреловые механизмы.
Двухрольный блок БМ-2Трёхрольный блок БМ-3
два шкива в общей обойметри шкива в общей обойме
кратность полиспаста до 4кратность полиспаста до 6
компактнее и легчетяжелее, но даёт больший выигрыш в силе

3. Блоки с откидной щекой (Snatch Blocks / БМО / HQG-K)

Специализированная конструкция, решающая главную проблему традиционных закрытых блоков — трудоемкость запасовки.

  • Принцип работы: один из стяжных пальцев корпуса выполнен быстросъемным (поворотный замок, фиксирующий шплинт или шарнирный откидной болт). После освобождения замка одна из щек поворачивается вокруг оси подвеса на угол 90°... 180°, открывая полный доступ к ручью шкива.
  • Экономический и технологический эффект:
  • Для запасовки троса в закрытый блок монтажники вынуждены протягивать весь свободный конец каната (длиной от 50 до 300 метров) через узкое окно щек, предварительно сняв крюки, коуши и зажимы.
  • Блок с откидной щекой позволяет завести петлю каната в любой точке его длины за 15–30 секунд, не демонтируя концевые заделки каната. Экономия трудозатрат при перепасовке полиспастов достигает 85–90%.
Закрыто — рабочее Открыто — запасовка канат заперт внутри щёк щека отведена — петлю заводят сбоку Не нужно расстроповывать конец каната

Инженерный расчет нагрузок на ось и подвес блока

Распространенная ошибка при проектировании такелажных схем — подбор грузоподъемности монтажного блока исключительно по массе поднимаемого груза или тяговому усилию лебедки. На отклоняющий блок действует результирующая векторная нагрузка от обеих сходящихся ветвей каната.

блок ветвь к лебёдке ветвь к грузу результирующая R При повороте каната на 90° R равна 1,41 натяжения ветви, при развороте на 180° — удваивается

1. Формула результирующей силы

Для блока с равным натяжением сбегающей и набегающей ветвей (F1 ≈ F2 = Fнатяж) результирующая сила Fблока, приложенная к подвесу и оси, рассчитывается через внутренний угол между ветвями каната θ:

Fблока = 2 × Fнатяж × cos({θ}2)

Альтернативная запись через теорему косинусов для угла отклонения α (где α = 180° - θ):

Fблока = √(F_12 + F_22 + 2 × F_1 × F_2 × cosα)

Угол между ветвями θОтклонение трассы каната αКоэффициент K = Fблока / FнатяжСила на подвес при натяжении 5,0 т
0° (ветви параллельны)180° (полный разворот)2,0010,00 т — нагрузка удваивается
30°150°1,939,65 т
45°135°1,859,25 т
60°120°1,738,65 т
90° (прямой угол)90° (поворот на 90°)1,417,05 т
120°60°1,005,00 т — равна силе натяжения
150°30°0,522,60 т
180° (по прямой)0° (без отклонения)0,000,00

[!WARNING] Критический фактор удвоения нагрузки: Если канат огибает блок и возвращается параллельно назад (θ = 0°, разворот на 180°), нагрузка на ось и точку крепления блока в 2 раза превышает тяговое усилие лебедки. Если лебедка развивает тягу 5 тонн, монтажный блок и его анкерное крепление должны быть рассчитаны минимум на 10 тонн номинальной рабочей нагрузки (WLL).

2. Учет коэффициента полезного действия (КПД)

При огибании шкива канатом возникают механические потери на трение в подшипниках и потери на сопротивление жесткости каната при изгибе.

  • КПД блока на радиальных подшипниках качения: η = 0.97... 0.98;
  • КПД блока на бронзовых втулках скольжения: η = 0.93... 0.95.

При расчете многорольного полиспаста с кратностью in суммарный КПД системы определяется по формуле:

η_полиспаста = (1 - η^i_n / i_n × (1 - η))

Действительное тяговое усилие лебедки с учетом потерь:

Sлеб = Qгруза / (i_n × η_полиспаста)

Сводная таблица параметров монтажных блоков

Параметры стандартных монтажных блоков серий БМ / HQG (запас прочности k = 4:1):

Модель блокаГ/п, тРоликовДиаметр каната, ммДиаметр шкива D, ммТип подвесаОткидная щекаМасса, кг
БМ-0.5-010,516,2–8,085крюк или скобанет1,8
БМО-1.0-011,017,7–11,0105крюк с замкомда (snatch)3,5
БМ-2.0-012,0111,0–14,0140крюк или скобанет6,8
БМО-2.0-012,0111,0–14,0140крюк с замкомда (snatch)7,2
БМ-3.2-013,2114,0–16,5175крюк или скобанет12,5
БМО-3.2-013,2114,0–16,5175крюк с замкомда (snatch)13,0
БМ-5.0-015,0118,0–21,0220скоба G2130нет24,0
БМО-5.0-015,0118,0–21,0220крюк или скобада (snatch)26,5
БМ-10.0-0110,0124,0–28,0320скоба болтоваянет58,0
БМ-2-5.0-025,0215,0–18,0200крюк или скобанет38,0
БМ-2-10.0-0210,0220,0–24,0280скоба болтоваянет82,0
БМ-3-15.0-0315,0322,0–26,0300скоба болтоваянет135,0

Нормы отбраковки и техническое обслуживание

Монтажные блоки подлежат визуальному осмотру перед каждой рабочей сменой и ежемесячной инструментальной ревизии ответственным лицом (ИТР по надзору за грузоподъемными механизмами).

1. Зев крюка расширение до 10 %, трещин в шейке нет 2. Вертлюг вращается плавно, без заеданий 3. Шкив и ручей износ дна до 10–15 %, без ступеньки и сколов реборд 4. Щёки корпуса прогиб до 2 мм, зазор со шкивом не более 2 мм 5. Ось и подшипники радиальный люфт до 1,0 мм, смазка свежая

Критерии браковки (изъятие из эксплуатации):

  1. Износ профиля ручья шкива: глубина износа по радиусу ручья превышает 10... 15% от первоначального размера профиля, либо ручей имеет волнистую ступенчатую выработку от проволок каната.
  2. Дефекты шкива: радиальные или кольцевые трещины реборд шкива любого размера, сколы кромок чугунного или капролонового ролика.
  3. Состояние щек корпуса: остаточная деформация (изгиб боковых пластин более 2 мм на 200 мм длины), разрыв сварных швов, трещины вокруг отверстия центральной оси.
  4. Состояние грузового крюка / скобы:
  • Увеличение зева крюка сверх допуска изготовителя;
  • Износ сечения в зоне зацепления крюка более чем на 10%;
  • Отсутствие или поломка пружинного замка-предохранителя;
  • Изгиб пальца скобы более чем на 2% от диаметра.
  1. Люфт и подшипники: радиальный люфт шкива на оси более 1.0–1.5 мм (свидетельствует о разрушении дорожек качения подшипника или критическом износе бронзовой втулки), тугой проворот шкива вручную с металлическим скрежетом.

Поставка монтажных блоков в Казахстане от ИП «Казмеханика»

ИП «Казмеханика» осуществляет прямые поставки сертифицированных монтажных, отводных и полиспастных блоков грузоподъемностью от 0.5 до 50 тонн для строительных, горнорудных, нефтегазовых и промышленных предприятий Республики Казахстан.

  • Полный ассортимент — однорольные блоки БМ и HQG, блоки с откидной щекой,

полиспастные обоймы, исполнения с крюком и со скобой.

  • Складские запасы — склады в Алматы и Астане, быстрая доставка во все

регионы Казахстана.

  • Технический аудит — расчёт тяговых усилий и нагрузок на ось, подбор троса

и схем запасовки полиспастов.

  • Качество и документация: каждый блок проходит заводские стендовые гидроиспытания с коэффициентом перегрузки 1.25× WLL, маркируется индивидуальным номером и поставляется с паспортом изделия и декларацией соответствия ТР ТС 010/2011 «О безопасности машин и оборудования».
  • Складская логистика: постоянное наличие на складах в Алматы и Астане ходовых позиций (БМО от 1 до 10 т, БМ-2, БМ-3). Оперативная отгрузка транспортными компаниями в Шымкент, Атырау, Актау, Караганду, Павлодар, Усть-Каменогорск и любой регион РК.
  • Инженерный подбор: технические специалисты ИП «Казмеханика» выполнят расчет полиспастной схемы под параметры вашей лебедки, подберут правильный канат и комплектующие такелажа (скобы, талрепы, коуши, зажимы).
