Траверсы грузоподъемные: виды (линейные, Н-образные, рамные), расчет и подбор

Грузоподъемная траверса — это жесткое съемное грузозахватное приспособление балочного, рамного или пространственного типа, предназначенное для строповки длинномерных, крупногабаритных или деликатных грузов. При подъеме тяжеловесных конструкций прямыми гибкими стропами (канатными, цепными или текстильными) угол между ветвями стропа создает значительное горизонтальное сжимающее усилие. Для тонкостенных резервуаров, листового проката, ж/б плит, сэндвич-панелей и модульных зданий такое сжатие приводит к необратимой потере местной устойчивости, изгибу кромок или полному разрушению.

Траверса воспринимает эти сжимающие напряжения на собственную силовую металлоконструкцию, передавая на поднимаемый груз исключительно вертикальные растягивающие усилия через точки захвата. Дополнительно использование траверсы позволяет многократно снизить требуемую строительную высоту подъема в цехах с низкими потолками, где разлет длинных ветвей стандартного стропа упирается в оголовок крана или подкрановые балки.

1. Зачем нужна траверса: инженерные причины применения

Использование траверсы в технологических процессах погрузки и монтажа обусловлено четырьмя факторами:

1. Компенсация сжимающих усилий. При угле строповки более 60° горизонтальная составляющая натяжения ветви стропа F_x = F · sin(α/2) сопоставима с весом груза. Для трубных плетей, пачек профнастила и листовой стали это гарантирует замятие.
2. Экономия строительной высоты (рабочего хода крюка). Для подъема 12-метровой балки пауком с безопасным углом между ветвями (не более 90°) требуется строп длиной более 8,5 м, что «съедает» полезную высоту цеха. Линейная траверса с подвесом за центр требует всего 0,5–1,2 м габаритной высоты.
3. Равномерное распределение массы между точками подвеса. При сложной геометрии оборудования (станки со смещенным центром тяжести, трансформаторы, насосные станции) траверса предотвращает перегруз отдельных строповых ветвей за счет регулируемых переставных захватов или балансирных блоков.
4. Исключение сползания стропов. При подъеме длинномерных грузов на «удавку» текстильные или канатные стропы могут смещаться вдоль тела груза при малейшем перекосе, создавая аварийную ситуацию. Траверса жестко фиксирует шаг точек строповки.

2. Классификация грузоподъемных траверс по конструкции

Конструктивное исполнение траверсы выбирается исходя из геометрии, жесткости и массы перемещаемого объекта.

2.1. Линейные траверсы (балочные и трубные)

Применяются для работы с линейно протяженными грузами: трубами, сортовым металлопрокатом, рельсами, валами, арматурными каркасами, колоннами и пиломатериалами.

• Схема с подвесом за центральную проушину:
• Плюсы: минимальная потеря высоты подъема (траверса навешивается непосредственно на крюк крана через проушину), простота конструкции.
• Особенности: чувствительна к смещению центра тяжести груза. Если центр тяжести смещен относительно оси проушины, возникает угловой крен траверсы. Требует точного позиционирования или наличия балансировочных отверстий.
• Схема с подвесом за концевые проушины (через двухветвевой строп):
• Плюсы: высокая динамическая устойчивость к продольному крену при подъеме грузов с неизвестным или асимметричным центром масс. Балка работает преимущественно на сжатие и местный изгиб.
• Особенности: увеличивает высоту строповочной системы за счет верхнего стропа типа 2СК или 2СЦ.

Материал несущей балки:

• Двутавры (ГОСТ 26020 / ГОСТ 8239): балочные траверсы обладают высоким моментом сопротивления W_x в вертикальной плоскости, но требуют проверки на боковую потерю устойчивости при больших пролетах.
• Трубы круглого и квадратного сечения (ГОСТ 8732 / ГОСТ 30245): траверса линейная трубная оптимальна при возможном воздействии косых или крутящих нагрузок, так как трубный профиль обладает одинаковым моментом сопротивления во всех направлениях и повышенной жесткостью на кручение.

2.2. Пространственные траверсы

Используются в тех случаях, когда груз требует распределения нагрузки по четырем и более точкам для сохранения плоской геометрии или устойчивости.

1. Н-образные (четырехопорные):

• Состоят из центральной продольной балки и двух поперечных траверс.
• Назначение: подъем трансформаторов, прессов, блок-контейнеров, промышленного оборудования, где строповочные проушины разнесены по углам прямоугольника. Обеспечивают строго вертикальный подъем всех 4 строповых ветвей.

1. Рамные траверсы (прямоугольные / квадратные):

• Замкнутый силовой контур из швеллеров, двутавров или труб.
• Назначение: крупноблочные элементы энергетических установок, морские контейнеры, модульные котельные, тяжелые фундаментные плиты. Обладают повышенной жесткостью на кручение и исключают деформацию диагоналей.

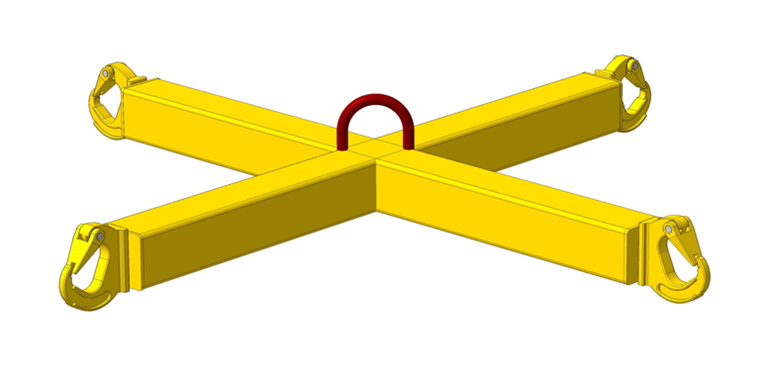

1. Крестообразные (X-образные) траверсы:

• Сварная крестовина с проушинами или крюками на концах лучей.
• Назначение: манипуляции с мягкими контейнерами (биг-бэгами) вместимостью от 1 до 3 тонн, а также подъем цилиндрических резервуаров и обечаек за 4 точки. Исключают стягивание строп к центру горловины мешка.

2.3. Специальные траверсы для вилочных погрузчиков (Forklift Jib / кран-балка на вилы)

Траверса для вилочного погрузчика — навесное оборудование, преобразующее стандартный дизельный или электрический погрузчик в самоходный мобильный стреловой кран.

Конструктивные узлы:

• Карманы под вилы: полые прямоугольные профили увеличенного сечения, рассчитанные под геометрию вил (например, 140×60 мм, 180×80 мм).
• Система механической фиксации: резьбовые Т-образные стопорные винты (прижимающие полку вилы внутри кармана) и страховочная якорная цепь со скобой, соединяющая траверсу с несущей кареткой погрузчика для исключения соскальзывания при резком торможении или наклоне мачты.
• Грузовой узел: поворотный вертлюжный крюк с предохранительным замком, установленный по центру или с возможностью перестановки по длине консоли для изменения вылета и грузоподъемности.

3. Сравнительный анализ конструктивных типов траверс

4. Инженерный расчет линейной балочной траверсы на изгиб

Расчет металлоконструкции траверсы выполняется по первой группе предельных состояний (по несущей способности и прочности) согласно строительным нормам и правилам безопасной эксплуатации грузоподъемных механизмов.

4.1. Исходные расчетные формулы

1. Расчетная нагрузка с учетом коэффициентов надежности:

Q_расч = Q_ном · k_дин · γ_f + q_соб · L · γ_f где:

• Q_ном — номинальная грузоподъемность траверсы, Н (или кгс);
• k_дин — коэффициент динамичности при подъеме (для кранов мостового типа принимается k_дин = 1,15 ... 1,25);
• γ_f — коэффициент надежности по ответственности/нагрузке (по правилам ПБ для грузозахватных приспособлений γ_f = 1,25);
• q_соб — собственный вес погонного метра балки траверсы;
• L — расстояние между крайними точками подвеса груза.

1. Максимальный изгибающий момент M_max (для симметричной траверсы с подвесом за центр):

M_ / (max) = (Q_расч) / 2 · a = (Q_расч) / 2 · L2 = (Q_расч · L) / 4 где a = L/2 — плечо действия силы относительно центральной проушины.

1. Условие прочности по нормальным напряжениям при изгибе:

σ = (M_ / (max)) / W_x ≤ [σ]_доп где:

• W_x — требуемый момент сопротивления сечения балки относительно главной оси изгиба, см³;
• [σ]_доп = R_yγ_m — допускаемое напряжение материала;
• R_y — предел текучести стали (для Ст3сп — 245 МПа, для низколегированной 09Г2С — 345 МПа);
• γ_m — коэффициент запаса по материалу (для грузозахватных органов принимается не менее 1,4 ... 1,5).

1. Требуемый момент сопротивления сечения:

W_ / (x,треб) ≥ {M_ / (max)}{[σ]_доп}

4.2. Практический пример инженерного подбора сечения балки

Задача: Рассчитать несущую балку линейной траверсы для подъема листового проката массой Q_ном = 10 тонн (98,1 кН). Длина траверсы между точками захвата L = 4,0 м. Схема: подвес за центральную монопроушину, 2 концевых крюка. Материал металлоконструкции — конструкционная низколегированная сталь 09Г2С (R_y = 345 МПа).

Шаг 1: Определение расчетной нагрузки на точки подвеса Принимаем k_дин = 1,15, γ_f = 1,25. Q_расч = 98100 · 1,15 · 1,25 ≈ 141018 Н = 141,02 кН Нагрузка на один концевой крюк: P = (Q_расч) / 2 = (141,02) / 2 = 70,51 кН

Шаг 2: Расчет максимального изгибающего момента Плечо консоли a = 4,0 / 2 = 2,0 м. M_ / (max) = P · a = 70,51 кН · 2,0 м = 141,02 кН·м = 141,02 · 10³ Н·м

Шаг 3: Определение допускаемых напряжений Для стали 09Г2С с коэффициентом запаса прочности γ_m = 1,45: [σ]_доп = {345 МПа}{1,45} ≈ 237,9 МПа = 237,9 · 10⁶ Па = 23,79 кН/см²

Шаг 4: Расчет требуемого момента сопротивления W_x,треб W_ / (x,треб) = {M_ / (max)}{[σ]_доп} = {141,02 · 10³ Н·м}{237,9 · 10⁶ Па} = 5,927 · 10^-4 м³ = 592,7 см³

Шаг 5: Выбор профиля по сортаменту

• По ГОСТ 26020-83 подбираем двутавр нормального типа (Б):
• Двутавр 30Б2: W_x = 535,7 см³ — недостаточно (535,7 < 592,7).
• Двутавр 35Б1: W_x = 642,5 см³ — запас прочности 8,4%. Подходит.
• Альтернатива — квадратная профильная труба по ГОСТ 30245-2003:
• Труба 250×250×8 мм: W_x = 644,2 см³. Преимущество — высокая поперечная устойчивость и стойкость к скручиванию при раскачке длинномера.

Шаг 6: Проверка проушин на срез и смятие Центральная проушина, воспринимающая суммарную силу 141,02 кН, дополнительно рассчитывается на смятие стенок отверстия под палец кранового крюка: σ_см = (Q_расч / d_отв · Σ t_щек) ≤ [σ]_см где d_отв — диаметр пальца/крюка, t_щек — суммарная толщина щек проушины (при необходимости навариваются усиливающие накладки-дублиры).

5. Нормативы испытаний, маркировка и периодичность осмотра траверс по ПБ РК

В Республике Казахстан эксплуатация съемных грузозахватных приспособлений (СГП) регламентируется требованиями законодательства в области промышленной безопасности на опасных производственных объектах (включая стандарты безопасной эксплуатации подъемных сооружений).

5.1. Первичные и периодические испытания при изготовлении и ремонте

Каждая вновь изготовленная или отремонтированная с применением сварки траверса подлежит обязательным приемочным испытаниям на заводском аттестованном стенде:

1. Статические испытания:

• Нагрузка: 1,25 · Q_ном (превышение номинала на 25%).
• Время выдержки под нагрузкой: 10 минут.
• Методика: траверса нагружается тарированным контрольным грузом или через гидроцилиндры стенда. После снятия нагрузки производится инструментальный замер остаточных деформаций. Наличие остаточного прогиба металлоконструкции или раскрытия сварных швов не допускается.

1. Динамические испытания:

• Нагрузка: 1,10 · Q_ном (превышение номинала на 10%).
• Методика: не менее 3 циклов подъема и опускания контрольного груза с остановками в промежуточных положениях для проверки работы шарнирных соединений, замков крюков и балансиров.

5.2. Маркировка и паспортизация

На каждой траверсе в доступном для осмотра месте закрепляется металлическая клейменая бирка (шильда) или наносится нестираемая надпись ударным способом:

• Наименование или товарный знак предприятия-изготовителя;
• Номер траверсы по системе нумерации изготовителя;
• Номинальная грузоподъемность (Q, тонн);
• Дата проведенного технического освидетельствования (месяц, год);
• Следующая дата испытаний.

Каждое изделие комплектуется индивидуальным Паспортом СГП, содержащим чертеж общего вида, расчетную схему, сертификаты на использованный металлопрокат и элементы такелажа (крюки, скобы), акт ультразвукового или визуально-измерительного контроля сварных соединений и свидетельство о приемке.

5.3. Регламент периодического контроля в процессе эксплуатации

Нормы браковки траверс:

• Трещины любой протяженности в сварных швах или основном металле;
• Остаточная деформация балки с прогибом более 1/500 длины пролета;
• Износ проушин, звеньев, осей и пальцев в местах контакта более 10% от первоначального диаметра/толщины;
• Отсутствие или повреждение заводской маркировочной бирки;
• Износ зева грузового крюка более 10% первоначальной высоты вертикального сечения; разгиб зева сверх допуска изготовителя.

6. Типовые ошибки при выборе и эксплуатации грузоподъемных траверс

1. Неучет динамических перегрузок при отрыве груза. При работе крана на открытых площадках или при подъеме грузов, примерзших к грунту / залипших в технологических формах, пиковое усилие превышает номинальную массу в 1,5–2 раза. Расчет без запаса приводит к пластическому прогибу балки.
2. Игнорирование асимметрии центра тяжести. Подъем станка с тяжелым редуктором на одной стороне линейной траверсой с подвесом за центр приводит к опрокидыванию и соскальзыванию строповочных канатов. Для таких задач необходима Н-образная траверса с переставными регулировочными планками.
3. Эксплуатация самодельных траверс без расчета и паспорта. Изготовление траверс силами неаттестованных сварщиков из б/у швеллеров без прочностного расчета и статических испытаний грубейшим образом нарушает правила промышленной безопасности и ведет к авариям с обрывом груза.
4. Крепление насадки на вилы погрузчика без страховочной цепи. Силы инерции при резком торможении вилочного погрузчика способны стянуть траверсу с гладких полированных вил вместе с грузом. Фиксация к каретке цепью обязательна.
