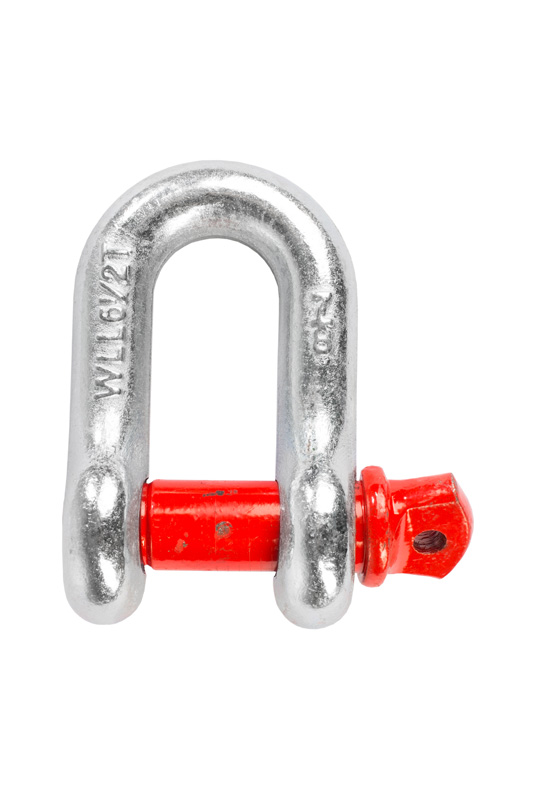

Такелажная скоба (в профессиональной среде — шакл, от нидерл. schakel — звено цепи / смычка) представляет собой универсальный съемный силовой элемент, предназначенный для соединения грузоподъемных строп, канатов, цепей, траверс, монтажных блоков и рым-болтов. В отличие от неразъемных сварных звеньев или соединителей типа «бабочка» (LL / соединительное звено класса Т8), скоба позволяет быстро сформировать надежный разъемный узел между подъемным крановым крюком и точками строповки груза.
Несмотря на конструктивную простоту, скоба является наиболее критичным элементом такелажной цепи. Неверный подбор геометрии (прямая вместо омега-образной при многоветвевом подъеме) или нарушение правил монтажа запорного пальца приводят к срезу резьбы, изгибу штифта и внезапному разрушению оснастки.
Международные и национальные стандарты классификации
В современной грузоподъемной индустрии Казахстана и стран СНГ маркировка скоб сформирована двумя основными нормативными ветвями:
- Американская военная спецификация US Federal Specification RR-C-271 (в редакции RR-C-271D / 271F / 271G) и европейский стандарт EN 13889:
- G209 (Crosby) / G-4161 (Green Pin): омега-образная скоба с винтовым штифтом (Screw Pin Bow Shackle);
- G210 (Crosby) / G-4151 (Green Pin): прямая D-образная скоба с винтовым штифтом (Screw Pin Dee Shackle);
- G2130 (Crosby) / G-4163 (Green Pin): омега-образная скоба с болтом, шестигранной гайкой и предохранительным шплинтом (Safety Bow Shackle);
- G2150 (Crosby) / G-4153 (Green Pin): прямая D-образная скоба с болтом, гайкой и шплинтом (Safety Dee Shackle).
- Советская / межгосударственная номенклатура (ОСТ 5.2312-79, ГОСТ 2218-86, ТУ):
- Тип СА (Скоба Армейская / Скоба Прямая): скоба прямой формы (аналог G210 / G2150);
- Тип СИ (Скоба Изогнутая / Омега): скоба с дугообразным расширением тела (аналог G209 / G2130).
Классификация по геометрии тела скобы: прямая (СА / G210) vs омега-образная (СИ / G209)
Геометрия дужки скобы определяет допустимые схемы распределения нагрузок и кинематику движения заведенных строп.
1. Прямая скоба (D-образная / тип СА / G210 / G2150)
Прямая скоба имеет параллельные боковые стенки (ножки) одинаковой ширины на всем протяжении от спинки до проушин.
- Механика работы: скоба спроектирована исключительно для одноосевого (одномерного) линейного натяжения строго вдоль центральной оси симметрии.
- Область применения: соединение «один строп — один рым-болт», сопряжение линейных тяговых тросов, подвешивание однорогих крюков к петлям траверс, соединение цепных ветвей через концевые звенья.
- Критическое ограничение: в прямую скобу категорически запрещено заводить две или три ветви стропа. При схождении двух ветвей под углом ножки скобы испытывают недопустимый изгибающий момент на разгиб, ушки перекашиваются, а резьбовой палец начинает работать на излом с концентрацией напряжений в первой нитке резьбы.
2. Омега-образная скоба (дугообразная / тип СИ / G209 / G2130)
Омега-образная скоба отличается круглым, расширенным в средней части телом, напоминающим греческую букву Ω.
- Механика работы: расширенный радиус дуги обеспечивает достаточное пространство для размещения нескольких элементов без взаимного защемления и сдавливания.
- Область применения:
- Сведение двух или трех ветвей стропа в одну грузоподъемную точку (например, подвес двухветвевого стропа 2СК/2СТ на крюк);
- Навешивание текстильных круглопрядных или ленточных строп большой ширины: увеличенный радиус спинки исключает сминание кромок полиэстеровой ленты;
- Работа в схемах с отклонением вектора тяги от вертикали под углом до 120°.
| Параметр | Прямая скоба G210 (СА) | Омега-образная G209 (СИ) |
|---|---|---|
| Геометрия тела | параллельные ножки | расширенная дуга |
| Схема нагружения | строго одна ось, одна ветвь | одна ось или несколько ветвей |
| Угол между стропами | 0°, боковые силы запрещены | до 120° со снижением WLL |
| Широкие текстильные стропы | защемляет кромки ленты | лента укладывается свободно |
| Соединение цепей и тросов | оптимально, компактно | допустимо, но объёмнее |
Подобрать оборудование под вашу задачу
Классификация по типу запорного элемента (пальца)
Запорный палец (штифт) удерживает нагрузку на срез и растяжение проушин. В зависимости от режима эксплуатации применяются два базовых типа фиксации.
1. Резьбовой винтовой палец (Screw Pin — G209 / G210)
Палец имеет наружную метрическую или дюймовую резьбу на конце и закручивается непосредственно во внутреннюю резьбу второй проушины скобы. С противоположной стороны палец оснащен плоской головкой с отверстием под металлический вороток.
- Назначение: временные, оперативные и быстроразборные такелажные операции.
- Особенности: монтаж и демонтаж занимают секунды без применения гаечных ключей (достаточно монтажного ломика или отвертки для протяжки).
- Ограничение: запрещено использовать при постоянном монтаже, на вибронагруженном оборудовании, а также в схемах строповки «на удавку» (choker hitch), где скользящий канат может зацепить головку пальца и выкрутить его под нагрузкой.
2. Предохранительный болт с гайкой и шплинтом (Safety Pin — G2130 / G2150)
Штифт представляет собой гладкий цилиндрический болт с резьбовым хвостовиком. На хвостовик накручивается шестигранная гайка, сквозь которую и тело болта устанавливается пружинный шплинт (котировочная чека).
- Назначение: долговременные и постоянные грузоподъемные работы, ответственный монтаж тяжелого оборудования, морской такелаж, подъем людей в люльках, работа в условиях постоянных динамических вибраций.
- Особенности: трехступенчатая фиксация (тело болта -> гайка -> разжатый шплинт) полностью исключает самопроизвольное раскручивание пальца даже при трении движущихся канатов или циклической тряске.
Металлургия и коэффициент запаса прочности
Качественные грузоподъемные скобы изготавливаются методом горячей объемной штамповки (ковки) из легированной стали с последующей закалкой и отпуском (Quenched and Tempered).
- Материал тела: легированная конструкционная сталь (Grade 6 / класс прочности Т8).
- Материал пальца: легированная сталь повышенной прочности (Grade 8).
- Антикоррозионная защита: горячее цинкование (Hot Dip Galvanized) толщиной слоя 40–80 мкм либо порошковая окраска пальца (традиционно красный, синий или зеленый цвет для быстрой идентификации грузоподъемности).
Коэффициент запаса прочности скобы — это отношение минимальной разрывной нагрузки к предельной рабочей: SF = MBL / WLL = 6 : 1. Скоба с рабочей грузоподъёмностью 6,5 т разрушается при статическом растяжении не менее 39 т.
У хозяйственных негрузоподъёмных скоб (DIN 82101, литой цинк) запас составляет всего 4 : 1 или 3 : 1 — применять их для подъёма грузов запрещено.
Сводная таблица грузоподъемности и типоразмеров скоб G209 / G210
Размеры скоб стандартизированы по диаметру тела (дужки) и диаметру запорного пальца (диаметр пальца всегда больше диаметра тела скобы).
| Диаметр тела d, дюйм и мм | Палец D, мм | WLL, т | Ширина зева W, мм | Ширина зева омеги W2, мм | Радиус дуги R, мм | Масса с пальцем, кг |
|---|---|---|---|---|---|---|
| 1/4" (6) | 8 | 0,50 | 12 | 20 | 10 | 0,05 |
| 5/16" (8) | 10 | 0,75 | 13,5 | 21 | 13 | 0,10 |
| 3/8" (10) | 11 | 1,00 | 17 | 26 | 16 | 0,15 |
| 7/16" (11) | 13 | 1,50 | 19 | 29 | 18 | 0,22 |
| 1/2" (13) | 16 | 2,00 | 21 | 33 | 21 | 0,36 |
| 5/8" (16) | 19 | 3,25 | 27 | 43 | 27 | 0,65 |
| 3/4" (19) | 22 | 4,75 | 31 | 51 | 31 | 1,06 |
| 7/8" (22) | 25 | 6,50 | 36 | 58 | 36 | 1,64 |
| 1" (25) | 28 | 8,50 | 43 | 68 | 43 | 2,40 |
| 1-1/8" (28) | 32 | 9,50 | 47 | 75 | 47 | 3,36 |
| 1-1/4" (32) | 35 | 12,00 | 51 | 83 | 51 | 4,60 |
| 1-3/8" (35) | 38 | 13,50 | 57 | 92 | 57 | 6,00 |
| 1-1/2" (38) | 42 | 17,00 | 60 | 99 | 60 | 8,10 |
| 1-3/4" (45) | 50 | 25,00 | 74 | 126 | 74 | 14,2 |
| 2" (50) | 57 | 35,00 | 83 | 138 | 83 | 20,5 |
| 2-1/2" (65) | 70 | 55,00 | 105 | 180 | 105 | 41,0 |
Влияние угла строповки и боковых нагрузок на несущую способность
Такелажная скоба рассчитана на восприятие осевой растягивающей нагрузки. Если усилие прикладывается под углом к плоскости тела скобы, грузоподъемность изделия резко снижается в соответствии с международными нормами ASME B30.26 и EN 13889.
| Угол отклонения от оси | Допустимая доля WLL | Пример для скобы 10,0 т |
|---|---|---|
| 0°, строго по центру | 100 % | 10,0 т |
| от 1° до 45° | 70 % | 7,0 т |
| от 46° до 90° | 50 % | 5,0 т |
| больше 90°, излом проушин | эксплуатация запрещена | 0 т |
При сведении двух ветвей стропа в дужку омега-образной скобы внутренний угол между ветвями не должен превышать 120°. Ветви стропа должны опираться исключительно на дугообразное тело скобы, а палец должен быть заведен в крюк или центральное звено.
4 главных запрета техники безопасности при работе со скобами
Категорические запреты Правил промышленной безопасности РК.
- Нельзя менять штатный палец на самодельный болт, арматуру или шпильку.
Палец скобы делают из высоколегированной термообработанной стали с точной геометрией; строительный болт класса 4.8 или 5.8 срезается при нагрузке менее 30 % от рабочего усилия скобы.
- Нельзя варить, греть горелкой и наплавлять тело скобы или палец. Местный
нагрев разрушает структуру закалённой стали Grade 6 и Grade 8: металл охрупчивается и раскалывается внезапно.
- Нельзя затягивать резьбовой палец с упором в торец резьбы без контакта
буртика с проушиной. Палец заворачивают вручную до упора буртика в тело ушка и подтягивают воротком на четверть оборота. Зазор между буртиком и ушком недопустим.
- Нельзя допускать контакт движущегося стропа с пальцем в узле «удавка».
Скользящий по телу пальца канат выкручивает резьбу за один-два метра движения: палец должен стоять неподвижно в проушине, а петля — скользить по телу скобы.
Браковочные нормы такелажных скоб
Перед началом каждой рабочей смены такелажники и стропальщики обязаны проводить визуально-измерительный контроль скоб. Скоба подлежит немедленной выбраковке и утилизации при наличии следующих дефектов:
- Отсутствие четкой заводской маркировки: на теле скобы должны быть выштампованы грузоподъемность (WLL), товарный знак производителя, класс стали и номер партии.
- Износ сечения тела или пальца: уменьшение исходного диаметра в любой точке более чем на 10% вследствие истирания или коррозии.
- Остаточная пластическая деформация: изгиб пальца более чем на 1°, раскрытие зева скобы (увеличение расстояния между ушками) более чем на 5% от номинального каталожного размера.
- Повреждения металла: любые волосяные микротрещины, раковины, задиры, следы сварочных брызг, сколы или надрезы глубиной более 1 мм.
- Повреждение резьбового узла: срыв или смятие ниток резьбы, невозможность полного закручивания пальца вручную, люфт пальца в ушках скобы.
