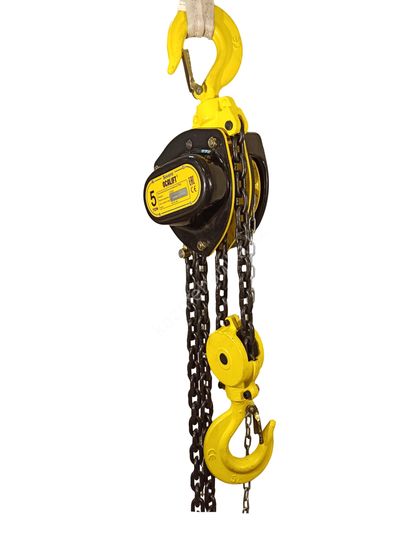

Ручные цепные тали (шестерёнчатые)

Ручная таль шестерённого типа — компактное грузоподъёмное устройство: оно поднимает груз усилием рук на тяговой цепи и работает без электричества. Зубчатая передача превращает небольшое усилие в силу, достаточную для нескольких тонн, а грузоупорный тормоз (он срабатывает сам, когда цепь отпущена) удерживает нагрузку на весу. Тали различаются подвесом, нагрузкой, высотой подъёма и исполнением.

Устройство и принцип действия

Из-за простоты такие тали широко применяют в строительстве, на монтажных площадках, при ремонтных работах и для перемещения грузов в мастерских. Корпус несёт зубчатый редуктор, грузовую звёздочку и крюковую подвеску. Работник тянет тяговую цепь, шестерни передают вращение звёздочке, и груз идёт вверх: вертикальный подъём обеспечивает грузовая цепь. Горизонтальное перемещение появляется, когда таль подвешена на каретке. Как подъёмное устройство таль заменяет лебёдку с тросом.

Правила обеспечения промышленной безопасности при эксплуатации грузоподъёмных механизмов (приказ № 359) требуют, чтобы механизм подъёма с ручным приводом имел автоматически действующий грузоупорный тормоз (п. 209). Для кранов с ручным приводом те же Правила задают длину тяговой цепи: её нижняя часть находится на высоте около 500 мм от поверхности, на которой стоит работник (п. 168). Для тали ориентируются на инструкцию изготовителя.

Работа при неисправных приборах безопасности и тормозах не допускается (п. 435 Правил № 359).

Виды по подвесу

Стационарная таль крепится к неподвижной опоре, передвижная подвесная таль перемещается на каретке по балке.

Каждый вариант описан отдельно: «Ручные цепные тали стационарные», «Ручные цепные тали передвижные», «Ручные цепные тали по грузоподъёмности» и «Ручные цепные тали по брендам».

Выбор ручной тали по нагрузке и высоте

Ряд начинается с 500 кг и доходит до 50 т. Высота бывает от 1,5 м; распространены 3, 6, 9 и 12 м, длинные модели доходят до 36 м. Подъём груза на нужную высоту задаёт длина грузовой цепи, поэтому высоту определяют заранее.

ГОСТ 28408-89 охватывает ручные шестерённые стационарные тали от 0,5 до 5,0 т. Комплект документов (паспорт изделия и руководство по эксплуатации) согласуется до отгрузки; для моделей выше 5 т стандарт не действует, ориентируются на документы изготовителя.

Исполнения и условия эксплуатации

Базовое исполнение (BASE) рассчитано на обычную работу, усиленное (PRO) выбирают для тяжёлых работ. Взрывозащищённое исполнение и пожаробезопасное исполнение (ПБИ) рассчитаны на взрыво- и пожароопасные среды. ГОСТ 28408-89 не распространяется на тали для таких сред, поэтому исполнение для такого места согласуют с поставщиком до заказа.

Порядок подбора

1. Определите массу самого тяжёлого предмета и добавьте запас по нагрузке.
2. Измерьте высоту подъёма: расстояние между точкой, откуда начинают подъём, и точкой, куда поднимают груз.
3. Выберите подвес: неподвижный или каретка для хода вдоль балки.
4. Проверьте несущую способность опоры.
5. Уточните условия работы: помещение, улица, взрывоопасная зона.

Параметры для заказа

• нагрузка и высота, например 3 м;
• тип подвеса и размер балки для каретки;
• исполнение: базовое, усиленное, взрывозащищённое;
• паспорт изделия и руководство по эксплуатации.
