В тяжелом машиностроении, металлургии, горнодобывающей промышленности и строительно-монтажных работах круглозвенные грузовые цепи остаются незаменимым тяговым и несущим элементом. В отличие от стальных канатов, склонных к заломам и расплетению при огибании острых кромок, и текстильных строп, деградирующих от ультрафиолета и высоких температур, качественная легированная цепь обеспечивает предельную живучесть в самых агрессивных условиях. Ключевые эксплуатационные преимущества круглозвенных цепей:
- Стойкость к локальным контактным повреждениям и абразиву: стальные звенья не боятся контакта с бетоном, литьем, угловатыми металлоконструкциями и горной породой.
- Термостойкость: возможность работы при температурах до +200 °C без потери грузоподъемности (и до +400 °C со снижением рабочей нагрузки до 75–80% в соответствии с нормами EN).
- Ремонтопригодность и модульность: любое поврежденное звено или концевой элемент можно оперативно заменить с помощью разъемных соединительных звеньев (бабочек/LL), не списывая всю грузовую ветвь целиком.
- Гибкость во всех плоскостях: трехмерная подвижность звеньев исключает крутильные напряжения, характерные для канатов.
Однако за внешней простотой цепи скрываются строгие металлургические требования и фундаментальная кинематическая разница между калиброванными и некалиброванными цепями. Ошибка в выборе стандарта приводит к мгновенной аварии и разрушению грузоподъемного оборудования.
1. Металлургия и классы прочности: Grade 80 vs Grade 100
Современные грузовые цепи изготавливаются методом контактной стыковой сварки на высокоскоростных автоматических линиях с последующей термообработкой (индукционная закалка с высоким отпуском).
Тали и тельферы
Весь раздел →
Таль электрическая г/п 3,2 т Н — 9 м, тип 13Т10526
Таль электрическая REM PA 600/1200 кг 20/10 м
Таль электрическая REM PA 600/1200 кг 12/6 м
объёмная закалка и отпуск"] D --> E["Калибровка и пробная нагрузка
2,5 рабочей нагрузки"] E --> F["Финишное покрытие:
чернение, катафорез или оцинковка"]
| Параметр | Grade 80, класс 8 | Grade 100, класс 10 |
|---|---|---|
| Маркировка на звеньях | 8, T, G80 | 10, V, G100, Plus |
| Базовая марка стали | 20Mn2, 23MnNiCrMo52 | 25MnCrNiMo и спецсплавы |
| Разрушающее напряжение | от 800 Н/мм² | от 1000 до 1200 Н/мм² |
| Напряжение при пробной нагрузке | от 500 Н/мм², это 2,5 WLL | от 625 Н/мм², это 2,5 WLL |
| Напряжение при номинале | 200 Н/мм² при запасе 4:1 | 250 Н/мм² при запасе 4:1 |
Класс прочности (Grade) определяет минимальное напряжение при разрыве материала цепи:
| Параметр | Калиброванная EN 818-7 | Стропная EN 818-2 |
|---|---|---|
| Допуск шага | десятые доли миллиметра | до ±1,5 мм |
| Работа со звёздочкой тали | штатная | не допускается |
| Основное применение | цепные тали и тельферы | цепные стропы |
| Контроль при изготовлении | сплошная калибровка | выборочный |
| КАЛИБРОВАННАЯ ЦЕПЬ (EN 818-7) | НЕКАЛИБРОВАННАЯ ЦЕПЬ (EN 818-2) | |
| Назначение: Электротали, ручные | Назначение: Цепные стропы 1СЦ–4СЦ, | |
| лебедки, приводные звездочки | стяжные системы, линейный подъем | |
| Шаг: Прецизионный (t = 3 x d) | Шаг: Стандартный (t = 3 x d) | |
| Допуск по шагу: ±0.2 ... 0.5 мм | Допуск по шагу: ±1.2 ... 2.0 мм | |
| Запрещено использовать в стропах | КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО СТАВИТЬ В ТАЛИ! |
+------------------------------------+------------------------------------------+

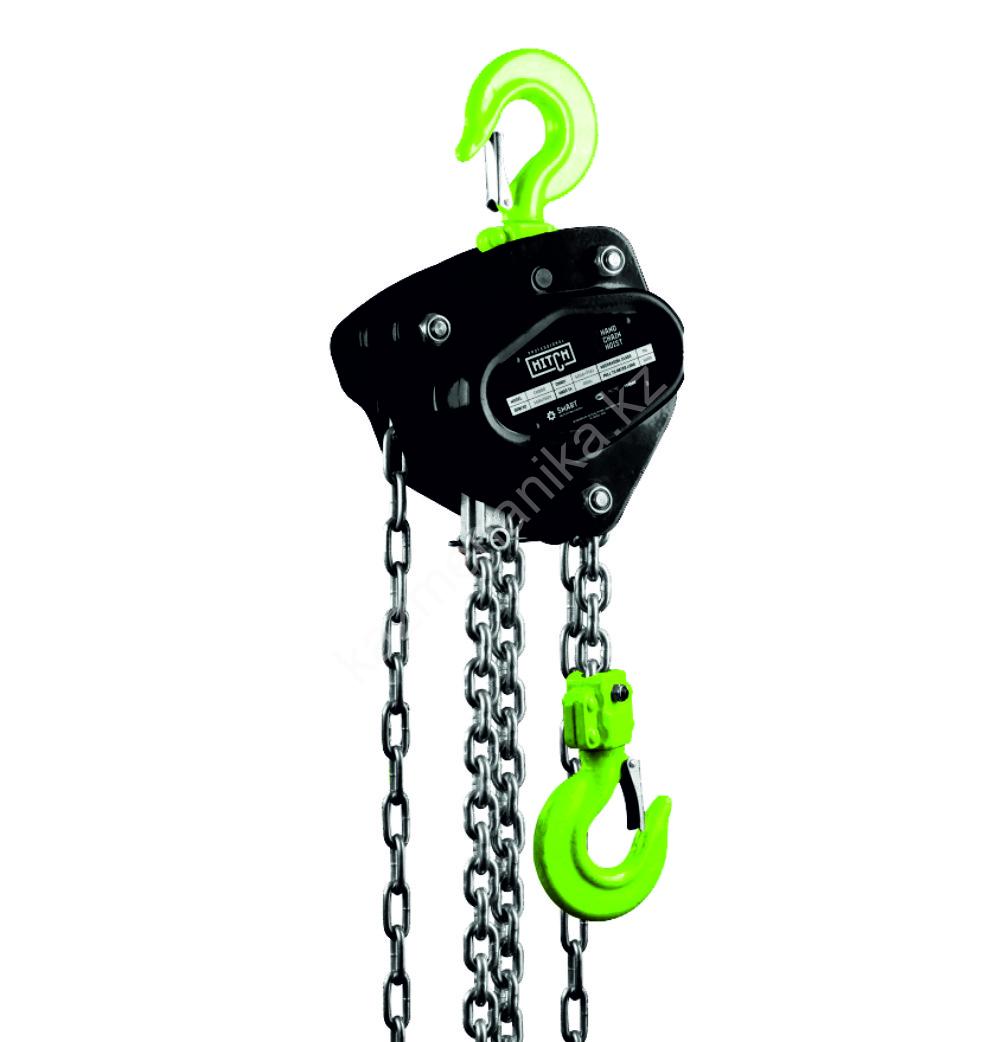

1. Калиброванная цепь (EN 818-7 / DIN 5684-3) для грузоподъемных талей
Цепь проходит дополнительную технологическую операцию высокоточной механической калибровки (дорнование/вытяжка в калибровочных штампах) после закалки.
- Жесткий геометрический допуск: отклонение по шагу t не превышает десятых долей миллиметра (например, для цепи 6x18 допуск составляет не более ±0.2 мм на шаг и не более +0.7% на отрезок из 11 звеньев).
- Идеальное сопряжение со звездочкой (Pocket Wheel): звенья ложатся точно в профильные карманы звездочки тали без биения, трения о направляющие и проскальзывания.
- Типы исполнения по EN 818-7:
- Тип T: для ручных шестеренных и рычажных талей (умеренная скорость движения цепи, объемная закалка).
- Тип DAT: для электрических талей с электромеханическим приводом (поверхностно-упрочненный слой для сопротивления абразивному трению на высоких скоростях движения, вязкая сердцевина для гашения динамических ударов).
- Тип DT: для электроталей тяжелого режима работы в условиях интенсивного абразивного износа (глубокая цементация).
2. Некалиброванная цепь (EN 818-2 / ГОСТ 30441) для цепных строп
Цепь предназначена исключительно для навешивания грузов, где звенья работают в условиях линейного растяжения между соединительными элементами.
Тали и тельферы
Весь раздел →
Таль электрическая REM PA 400/800 кг 20/10 м
Таль электрическая REM PA 400/800 кг 12/6 м
Таль электрическая REM PA 300/600 кг 20/10 м
- Допуск по шагу здесь значительно шире (±1.5...2.0 мм).
- Почему некалиброванную цепь нельзя ставить в таль: при попытке заправить цепь EN 818-2 в приводное колесо тельфера уже через 2–3 оборота звездочки накопится погрешность шага. Звено набежит на гребень кармана, вызовет мгновенный клин, разрыв направляющей цепи или выкрашивание зубьев чугунной/стальной звездочки тали.
3. Сводная инженерная таблица типоразмеров цепей G80
Ниже приведены характеристики грузовых короткозвенных цепей класса Grade 80 (EN 818-2 / EN 818-7). Коэффициент запаса прочности составляет:
- 4:1 — для строповки грузов (EN 818-2);
- 4:1 / 5:1 — для грузоподъемных механизмов и талей (EN 818-7).
+----------------+----------------+----------------+----------------+----------------+
| Калибр × Шаг | Грузоподъем- | Разрывное | Пробная | Расчетная |
| (d × t), мм | ность WLL (т) | усилие MBL (кН) | нагрузка PL(кН) | масса (кг/м) |
+----------------+----------------+----------------+----------------+----------------+
| 4 × 12 | 0.50 | 20.1 | 12.6 | 0.35 |
| 5 × 15 | 0.80 | 31.4 | 19.6 | 0.54 |
| 6 × 18 | 1.12 / 1.25 | 45.2 | 28.3 | 0.80 |
| 7 × 21 | 1.50 / 1.60 | 61.6 | 38.5 | 1.10 |
| 8 × 24 | 2.00 | 80.4 | 50.3 | 1.40 |
| 9 × 27 | 2.50 | 102.0 | 63.6 | 1.80 |
| 10 × 30 | 3.15 / 3.20 | 126.0 | 78.5 | 2.20 |
| 11 × 31 | 3.80 | 152.0 | 95.0 | 2.70 |
| 13 × 39 | 5.30 | 212.0 | 133.0 | 3.80 |
| 14 × 42 | 6.00 | 246.0 | 154.0 | 4.40 |
| 16 × 48 | 8.00 | 322.0 | 201.0 | 5.70 |
| 18 × 54 | 10.00 | 407.0 | 254.0 | 7.30 |
| 20 × 60 | 12.50 | 503.0 | 314.0 | 9.00 |
| 22 × 66 | 15.00 | 608.0 | 380.0 | 10.90 |
| 26 × 78 | 21.20 | 849.0 | 531.0 | 15.20 |
| 32 × 96 | 31.50 | 1290.0 | 804.0 | 23.00 |
+----------------+----------------+----------------+----------------+----------------+ Примечание: Для электрических талей зарубежного производства часто используются специальные шаги звеньев: 6.3×19.1 мм, 7.1×20.5 мм, 7.1×21 мм, 10×28 мм, 11.2×34 мм. Перед заказом обязательно измеряйте штангенциркулем не менее 3–5 последовательных звеньев.
Тали и тельферы
Весь раздел →
Таль электрическая стационарная H-SD1 г/п 3,2тн, в/п 6м
Таль электрическая канатная SH 32 H 9 УСВ 3,2т 9м Euro-lift
Таль электрическая канатная SH160 H 9 УСВ 16,0т 9м Euro-lift
Подобрать оборудование под вашу задачу
4. Нормы браковки и правила контроля грузовых цепей
Грузовые цепи подлежат обязательному регулярному визуальному и инструментальному контролю: Точки замера износа и выбраковки:
- Износ в зоне сопряжения звеньев. Замеряют два диаметра прутка, d₁ и d₂;
средний остаточный диаметр — их полусумма. Браковка, когда он падает ниже 0,9 номинала, то есть износ превысил 10 %.
- Удлинение шага. Браковка, если шаг отдельного звена вырос больше чем на
3 %, либо длина отрезка из одиннадцати звеньев — больше чем на 2 %.
Критерии немедленного изъятия цепи из эксплуатации:
Тали и тельферы
Весь раздел →
Таль электрическая канатная SH160 H12 УСВ 16,0т 12м Euro-lift
Таль электрическая г/п 3,2 т Н — 36 м, тип 13Т10576
Таль электрическая г/п 3,2 т Н — 30 м, тип 13Т10566
- Наличие трещин, надрывов, глубоких забоин или следов воздействия электросварки.
- Изгиб звеньев (нарушение прямолинейности прутка).
- Уменьшение среднего диаметра прутка в месте контакта звеньев более чем на 10% от номинала.
- Пластическое остаточное удлинение звена (свидетельствует о пережитой критической перегрузке).
- Коррозионные язвы глубиной более 5% диаметра прутка.
5. Комплектация и поставка от ИП «Казмеханика»
ИП «Казмеханика» — прямой поставщик грузоподъемного оборудования и комплектующих на территории Республики Казахстан. Мы осуществляем поставку сертифицированных грузовых круглозвенных цепей:
- Калиброванные цепи EN 818-7 (DAT/DT/T): для цепных электрических талей, ручных шестеренных и рычажных талей любых марок.
- Некалиброванные цепи EN 818-2 (Grade 80 / Grade 100): для сборки цепных строп (1СЦ, 2СЦ, 3СЦ, 4СЦ, УСЦ) и стяжных систем крепежа грузов.
- Форматы отгрузки:
- В заводских металлических барабанах и деревянных бухтах (по 50, 100, 200, 500 м);
- Нарезка в размер заказчика на прецизионных станках с точностью до звена;
- Полная комплектация соединительными звеньями (LL), грузовыми крюками (самозапирающимися, с вилочным сопряжением), укоротителями и звеньями типа NRL/NOR.
- Документация: каждая партия сопровождается заводским паспортом, сертификатом качества и протоколом испытаний на разрывном стенде.
Склады компании расположены в Алматы с оперативной доставкой по всем регионам Казахстана (Астана, Шымкент, Караганда, Атырау, Актобе, Павлодар, Усть-Каменогорск).
