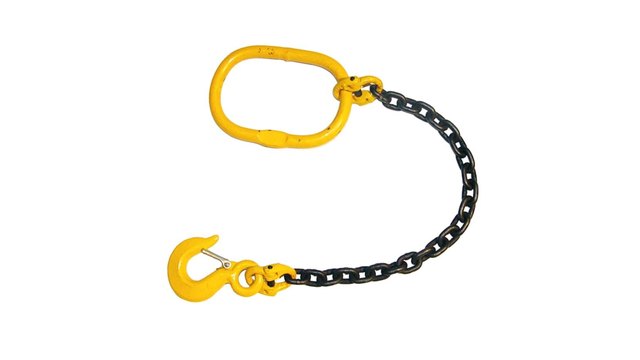

Цепные стропы (одно- и многоветвевые исполнения 1СЦ, 2СЦ, 3СЦ, 4СЦ, а также кольцевые СЦк и ветви цепные ВЦ) классов прочности Grade 80 (Т8) и Grade 100 (Т10) — наиболее долговечные и ремонтопригодные съемные грузозахватные приспособления (СГЗП). В отличие от канатных или текстильных чалок, работающих на пределе ресурса до первого критического расслоения или обрыва прядей, цепной строп допускает полную поузловую переборку и локальную замену элементов.
Однако ремонтопригодность создает ложное ощущение неуязвимости: эксплуатационные службы часто игнорируют накапливающиеся усталостные микротрещины, абразивный износ внутренних зон контакта и остаточные деформации звеньев после разовых динамических перегрузок. Визуального осмотра для цепного стропа категорически недостаточно. Единственный объективный способ подтвердить безопасность стропа — регулярная инструментальная дефектовка поверенным штангенциркулем с фиксацией фактических размеров звеньев и концевых фитингов.
Нормативно-техническая база выбраковки цепных СГЗП
На промышленных, строительных и складских объектах Республики Казахстан контроль состояния, освидетельствование и изъятие из эксплуатации цепных строп регламентируются следующими стандартами и правилами:
- Приказ Министра по инвестициям и развитию РК № 359 «Правила обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов» — устанавливает порядок допуска стропальщиков, обязательную периодичность контроля (не реже 1 раза в 10 дней для ИТР) и порядок ведения журналов учета СГЗП.
- ГОСТ EN 818-4-2011 (EN 818-4) «Цепи стальные из круглых коротких звеньев для подъема грузов. Безопасность. Часть 4. Стропы цепные. Класс 8» — международный норматив, задающий точные допуски на удлинение и износ прутка.
- ГОСТ 30441-97 / ГОСТ 25573-82 и РД 10-33-93 «Стропы грузовые общего назначения. Требования к устройству и безопасной эксплуатации» — методические указания по дефектовке элементов грузозахватных систем.
- Паспорт завода-изготовителя — определяет базовые паспортные размеры d, t, L, а также температурные диапазоны эксплуатации конкретного изделия.
4 главных критерия браковки грузовой цепи Grade 80 / Grade 100
При периодическом или внеочередном осмотре цепных стропов инженерно-технический работник (ИТР) последовательно проверяет цепные ветви по четырем ключевым браковочным критериям. Превышение любого из них требует немедленного вывода стропа из работы.
грузовой цепи"] A --> B["Вытяжка шага звена
Δt больше 3 % от t ном"] A --> C["Удлинение всей ветви
сверх допуска паспорта"] A --> D["Износ прутка
d изм не более 0,9 · d ном"] A --> E["Дефекты структуры
и следы нагрева"] E --> F["Трещины и надрезы
глубже 10 % калибра"] E --> G["Изгиб звена, депланация"] E --> H["Следы электродуги и сварки"] E --> I["Нагрев свыше +400 °C"]
Критерий 1: Удлинение (вытяжка) шага отдельного звена (t > 3%)
Шаг звена цепи (t или p) — это внутренняя длина просвета звена. В процессе нормальной эксплуатации цепь испытывает упругие деформации. Однако при подъеме груза с рывком, зацепе за препятствие или превышении паспортной грузоподъемности напряжение в металле превышает предел текучести σT, вызывая необратимую пластическую вытяжку.
Норма браковки: Если шаг отдельного звена tфакт увеличился более чем на 3% от номинального значения (tфакт > 1,03 · tном), строп бракуется и немедленно выводится из эксплуатации.
tфакт > 1,03 · tном ⇒ БРАКОВКА
Физический смысл предельного значения 3%:
Увеличение шага на 3% для высокопрочной легированной стали (20Mn2, 23MnNiCrMo52) означает, что металл перешел из области упругой деформации в стадию пластического течения. Внутренняя кристаллическая решетка термообработанного прутка получает микродефекты сдвига. Эксплуатационный запас прочности (коэффициент 4:1) в таком звене падает до критического уровня: следующее приложение номинальной нагрузки приведет к хрупкому обрыву без предварительного предупреждения.
Методика замера шага звена штангенциркулем:
- Замер производится губками штангенциркуля для внутренних измерений.
- Губки заводятся внутрь звена параллельно его продольной оси.
- Измерение выполняется в ненагруженном состоянии цепи.
- Проверяются все подозрительные звенья, звенья в местах перегибов через острые кромки и звенья, прилегающие к концевым фитингам.
Критерий 2: Удлинение всей ветви цепного стропа
При длительной интенсивной эксплуатации происходит суммирование двух факторов: незначительной микровытяжки каждого звена и истирания металла в точках контакта звеньев друг с другом.
Норма браковки: Увеличение общей длины ветви цепи Lфакт сверх допуска, указанного в паспорте стропа, является основанием для браковки ветви (Правила № 359 нормируют удлинение звена: более 3%).
Разнотолщинность и разнодлинность многоветвевых стропов (2СЦ, 3СЦ, 4СЦ):
Для многоветвевых стропов критически важна равномерность длины всех ветвей. Если вследствие вытяжки или неравномерного износа разница в длине ветвей превышает 15 мм (или более 1,5% длины стропа), происходит перекос при строповке. Вся масса поднимаемого груза перераспределяется всего на одну или две ветви, вызывая их перегруз и опрокидывание груза.
Экспресс-метод контроля по 11 звеньям:
Если полная длина стропа велика (например, 6–12 метров) и измерение рулеткой затруднено провисанием, ГОСТ EN 818-4 рекомендует измерять шаг мерного отрезка из 11 смежных звеньев (L11):
L_ / (11 ном) = 11 · tном
Если фактический размер участка L11 факт > 1,03 · L11 ном (удлинение свыше 3% на мерном участке), ветвь выводится из эксплуатации.
Критерий 3: Износ прутка звена цепи по диаметру (d ≤ 10%)
В процессе работы звенья цепи испытывают постоянное взаимное трение в контактных зонах (галтелях сопряжения), а также абразивный износ о грунт, бетонные конструкции и металлические грани поднимаемых деталей.
Норма браковки: Уменьшение среднего диаметра прутка в любом месте звена более чем на 10% от номинального значения (dфакт ≤ 0,9 · dном) — безусловный браковочный признак.
d_m ≤ 0,90 · dном ⇒ БРАКОВКА
Методика расчета остаточного диаметра:
Износ прутка редко бывает строго концентрическим. Чаще всего образуется лыска (одностороннее истирание) или седловидная выработка в зоне сопряжения звеньев. Для точной оценки остаточного сечения выполняются два взаимно перпендикулярных замера в месте максимального утонения:
- d1 — диаметр прутка в плоскости звена;
- d2 — диаметр прутка перпендикулярно плоскости звена.
Средний фактический диаметр dm рассчитывается по формуле:
d_m = (d_1 + d_2) / 2
Если полученное значение dm ≤ 0,9 · dном либо если любой из единичных замеров (d1 или d2) показал уменьшение сечения более чем на 20% (dmin ≤ 0,8 · dном), цепь отбраковывается.
Справочная таблица предельного износа и вытяжки цепей Grade 80 (ГОСТ EN 818-2):
| Калибр цепи d × t (мм) | Номинальный диаметр dном (мм) | Предельный мин. диаметр dбрак = 0,9 · d (мм) | Номинальный шаг tном (мм) | Предельный макс. шаг tбрак = 1,03 · t (мм) | Допустимый шаг 11 звеньев L11 макс (мм) |
|---|---|---|---|---|---|
| 6 × 18 | 6,0 | 5,40 | 18,0 | 18,54 | 203,9 |
| 7 × 21 | 7,0 | 6,30 | 21,0 | 21,63 | 237,9 |
| 8 × 24 | 8,0 | 7,20 | 24,0 | 24,72 | 271,9 |
| 10 × 30 | 10,0 | 9,00 | 30,0 | 30,90 | 339,9 |
| 13 × 39 | 13,0 | 11,70 | 39,0 | 40,17 | 441,9 |
| 16 × 48 | 16,0 | 14,40 | 48,0 | 49,44 | 543,8 |
| 20 × 60 | 20,0 | 18,00 | 60,0 | 61,80 | 679,8 |
| 22 × 66 | 22,0 | 19,80 | 66,0 | 67,98 | 747,8 |
| 26 × 78 | 26,0 | 23,40 | 78,0 | 80,34 | 883,7 |
| 32 × 96 | 32,0 | 28,80 | 96,0 | 98,88 | 1087,7 |
Критерий 4: Механические дефекты, температурные и химические воздействия
Помимо естественного истирания и растяжения, цепные ветви подвержены внешним травмирующим воздействиям. При обнаружении следующих дефектов цепь подлежит немедленной выбраковке:
| Дефект | Признак и критерий браковки |
|---|---|
| Трещины и надрезы | Глубина более 10 % калибра цепи |
| Изгиб звена | Отклонение от плоскостности более 2° |
| Следы сварки | Брызги и прижоги дугой — браковка без замеров |
| Перегрев свыше +400 °C | Цвета побежалости, отжиг стали |
| Кислотная коррозия | Водородное охрупчивание металла |
- Трещины, глубокие забоины, вмятины и пропилы:
- Наличие волосяных или раскрытых трещин любой протяженности (выявляются визуально, с помощью лупы или капиллярным методом).
- Забоины, зарубки и надрезы глубиной более 10% от номинального диаметра прутка (h > 0,1 · d). Острые концентраторы напряжений вызывают лавинообразное распространение трещины при циклических нагрузках.
- Остаточный изгиб и скручивание звеньев:
- Деформация прямолинейности звеньев цепи (изгиб в поперечной или продольной плоскости), возникшая из-за строповки на ребро груза без защитных подкладок.
- Нарушение подвижности: звенья не должны заедать при взаимном повороте на угол до 90°.
- Следы воздействия электросварки и электрической дуги:
- Точечные касания электродом, наплывы сварочного грата (брызг), оплавления металла, подрезы или следы использования цепного стропа в качестве заземления сварочного аппарата.
- Критическое предупреждение: Попадание сварочного тока на легированную сталь Grade 80 приводит к мгновенной закалке локальной зоны с образованием хрупкого мартенсита и внутренних растягивающих напряжений. Под нагрузкой такое звено раскалывается как стекло. Цепь со следами электродуги бракуется на 100% без права восстановления поврежденного участка!
- Температурная деградация металла (перегрев):
- Эксплуатация стандартных цепей Grade 80 при температуре свыше +400°C приводит к высокому отпуску (отжигу) легированной стали и необратимой потере прочностных свойств.
- Признаки: характерные цвета побежалости, шелушение окалины, оплавление защитного лакокрасочного покрытия.
- При работе в диапазоне +200°C ... +300°C грузоподъемность стропа Grade 80 снижается на 10%, в диапазоне +300°C ... +400°C — на 25%. Свыше +400°C эксплуатация запрещена.
- Химическая коррозия и водородное охрупчивание:
- Эксплуатация цепей классов 8 и 10 в кислых средах, парах соляной/серной кислот или при травлении категорически недопустима. Атомарный водород диффундирует в кристаллическую решетку высокопрочной стали, вызывая эффект водородного охрупчивания (хрупкое разрушение под статической нагрузкой).
Подобрать оборудование под вашу задачу
Дефектовка концевых элементов и фитингов цепного стропа
Безопасность цепного стропа определяется прочностью его самого слабого звена. Соединительные звенья, крюки, скобы и укоротители подвергаются не менее жесткому инструментальному контролю.
| Элемент стропа | Что замеряют | Критерий браковки |
|---|---|---|
| Главное звено (тип А, ОВ) | Диаметр прутка, плоскостность | Износ прутка более 10 %, изгиб более 3° |
| Соединитель LL («бабочка») | Штифт и втулка | Выработка штифта, потеря или люфт втулки |
| Крюк грузовой (SALK, VAK) | Раскрытие зева, износ ложа | Раскрытие зева сверх допуска изготовителя, износ более 10 %, отказ предохранителя |
| Крюк-укоротитель (LC) | Паз ложа под звено | Трещины и замятие паза, звено не фиксируется |
1. Грузоподъемные крюки (чалочные, самозапирающиеся, вертлюжные)
- Расширение зева (раскрыв крюка a): При перегрузке рог крюка отгибается наружу. Увеличение расстояния зева сверх допуска изготовителя бракует крюк.
- Износ тела крюка в седловине (месте упора стропа): Истирание металла по толщине более чем на 10% (hфакт ≤ 0,9 · hном).
- Предохранительный замок: Поломка, деформация пружины, отсутствие защелки или несовпадение замка с носиком крюка бракует крюк до момента установки оригинального ремкомплекта замка.
- Пластическая деформация: Закручивание рога крюка относительно проушины (скручивающий изгиб) не допускается.
2. Соединительные звенья типа LL («бабочки» / Connex)
- Состояние соединительного штифта и распорной втулки: Наличие ступенчатой выработки штифта, люфта в проушинах полузвеньев, разрушения или выпадения центральной пружинной распорной втулки.
- Раскрытие и люфт полузвеньев: Боковой зазор между половинами звена, деформация проушин.
- Износ внутреннего радиуса сопряжения: Истирание дуги полузвена свыше 10% диаметра.
3. Крюки-укоротители цепи (клешневые и ложементные типа LC / CL)
- Геометрия удерживающего паза: Износ опорных выступов, удерживающих звено цепи, более чем на 10%.
- Трещины в основании зева: Зона перехода от проушины к ложементу испытывает высокие напряжения на изгиб — при обнаружении микротрещин укоротитель подлежит немедленной утилизации.
4. Главные звенья (типа А) и звенья с дополнительными кольцами (типа ОВ)
- Уменьшение диаметра прутка: Замер в зоне навески на крановый крюк и в точках соединения с переходными кольцами — браковка при износе свыше 10%.
- Потеря плоскостности: Искривление кольца вследствие неравномерного распределения нагрузки между ветвями.
Маркировочная бирка: обязательный паспорт стропа
Цепные стропы классов Grade 80 и Grade 100 оснащаются металлической биркой установленной формы, закрепляемой на главном соединительном звене:
- Класс Grade 80: Восьмигранная металлическая бирка (нержавеющая сталь или алюминий).
- Класс Grade 100: Десятигранная металлическая бирка.
Что обязано быть на маркировочной бирке цепного стропа:
- наименование изготовителя;
- заводской серийный номер;
- грузоподъёмность (WLL) для углов 0–45° и 45–60°, т;
- длина стропа, м, и калибр цепи, мм;
- класс стали — Grade 80 или Grade 100;
- дата испытаний (месяц и год).
Нет бирки — нет стропа. Отсутствие бирки, повреждение текста или нечитаемость данных — основание немедленно изъять строп из эксплуатации.
Правило ПБ: Если маркировочная бирка сорвана, деформирована или данные на ней стерты до нечитаемого состояния, строп запрещено допускать к работе, даже если геометрические параметры звеньев находятся в идеальном состоянии. Такой строп должен быть направлен на внеочередное освидетельствование и повторные испытания.
Модульный ремонт цепных строп и последующие испытания
Главное технологическое преимущество сборных цепных стропов перед канатными (с опрессовкой втулками) и текстильными — 100% ремонтопригодность методом модульной сборки.
и локализация узла"] B["2. Демонтаж звена LL
выбивание штифта"] C["3. Установка нового
сертифицированного узла"] D["4. Статическое испытание
1,25 Q ном, 10 минут"] E["5. Замер геометрии,
маркировка, паспорт"] A --> B --> C --> D --> E
Порядок проведения ремонта:
- Быстрая разборка: Соединительное звено типа «бабочка» (LL) разбирается за 2–3 минуты с помощью выколотки и молотка путем выдавливания распорного штифта из фиксирующей полимерно-стальной втулки.
- Замена поврежденного элемента: Бракованный отрезок цепи, деформированный крюк или изношенное соединительное звено заменяются на новые оригинальные комплектующие строго соответствующего класса прочности (Grade 80 к Grade 80, Grade 100 к Grade 100).
- Запрет сварки: Категорически запрещается соединять звенья электросваркой, сваривать лопнувшие звенья или устанавливать некалиброванные болтовые вставки.
- Одноразовость распорных втулок: При переборке звена LL настоятельно рекомендуется устанавливать новый штифт и распорную втулку из ремкомплекта, так как старая втулка теряет упругость фиксации при демонтаже.
Обязательные статические испытания после ремонта:
После любой замены несущих элементов (ветви, крюка, главного звена) строп проходит контрольные статические испытания на аттестованном гидравлическом стенде:
Pиспыт = 1,25 · Qном
- Строп нагружается усилием, превышающим паспортную грузоподъемность на 25% (125% WLL).
- Время выдержки под статической нагрузкой составляет не менее 10 минут.
- После снятия нагрузки производится повторный инструментальный замер шага t и диаметра d замененных и смежных звеньев. Остаточные пластические деформации и трещины должны полностью отсутствовать.
- Результаты испытаний заносятся в паспорт стропа и журнал учета СГЗП с указанием новой даты освидетельствования.
Сравнительная таблица браковочных показателей цепных строп
Для удобства работы инженеров по охране труда и стропальщиков сводные критерии сведены в единый регламент:
| Контролируемый узел | Параметр контроля | Инструмент | Критическое значение (БРАК) | Причина дефекта |
|---|---|---|---|---|
| Звено цепи | Шаг звена t | Штангенциркуль ШЦ | Увеличение > 3% от tном | Пластическая вытяжка от перегруза / рывка |
| Цепная ветвь | Общая длина L | Рулетка измерительная | Сверх допуска паспорта | Накопленный износ сопряжений + вытяжка |
| Ветви многоветвевого стропа | Разность длин ветвей Δ L | Рулетка измерительная | Разница > 15 мм (или > 1,5%) | Неравномерная вытяжка, риск перекоса груза |
| Пруток цепи | Средний диаметр dm = d1+d22 | Штангенциркуль ШЦ | Уменьшение > 10% (dm ≤ 0,9 d) | Абразивное истирание в галтелях и о груз |
| Пруток цепи | Локальный мин. размер dmin | Штангенциркуль ШЦ | Уменьшение > 20% (d1 ≤ 0,8 d) | Глубокая лыска от ребра груза |
| Тело цепи | Целостность металла | Лупа 5x–10x, вихреток | Трещины, надрезы глубиной > 10% d | Усталостное разрушение, ударные нагрузки |
| Тело цепи | Следы электродуги | Визуальный контроль | Наплывы, брызги сварки, прижоги | Касание электродом → хрупкий мартенсит |
| Тело цепи | Прямолинейность | Поверочная плита / ШЦ | Изгиб звена > 2°, скручивание | Перегиб через незащищенный угол детали |
| Крюк чалочный | Раскрыв зева a | Штангенциркуль / шаблон | Увеличение сверх допуска изготовителя | Подъем за носик крюка, перегрузка |
| Крюк чалочный | Сечение в зеве h | Штангенциркуль ШЦ | Износ по толщине > 10% | Абразивный контакт с кольцами и проушинами |
| Крюк чалочный | Предохранитель | Осмотр вручную | Отсутствие, деформация пружины | Механическое повреждение защелки |
| Соединитель LL | Палец и втулка | Осмотр / покачивание | Люфт, износ штифта > 10%, утеря втулки | Износ втулки, циклические нагрузки |
| Маркировка | Бирка металлическая | Визуальный контроль | Отсутствует, повреждена, нечитаема | Механический срыв бирки в процессе работы |
