Браковка канатных строп (1СК–4СК, УСК): нормы обрывов проволок, износ и дефекты

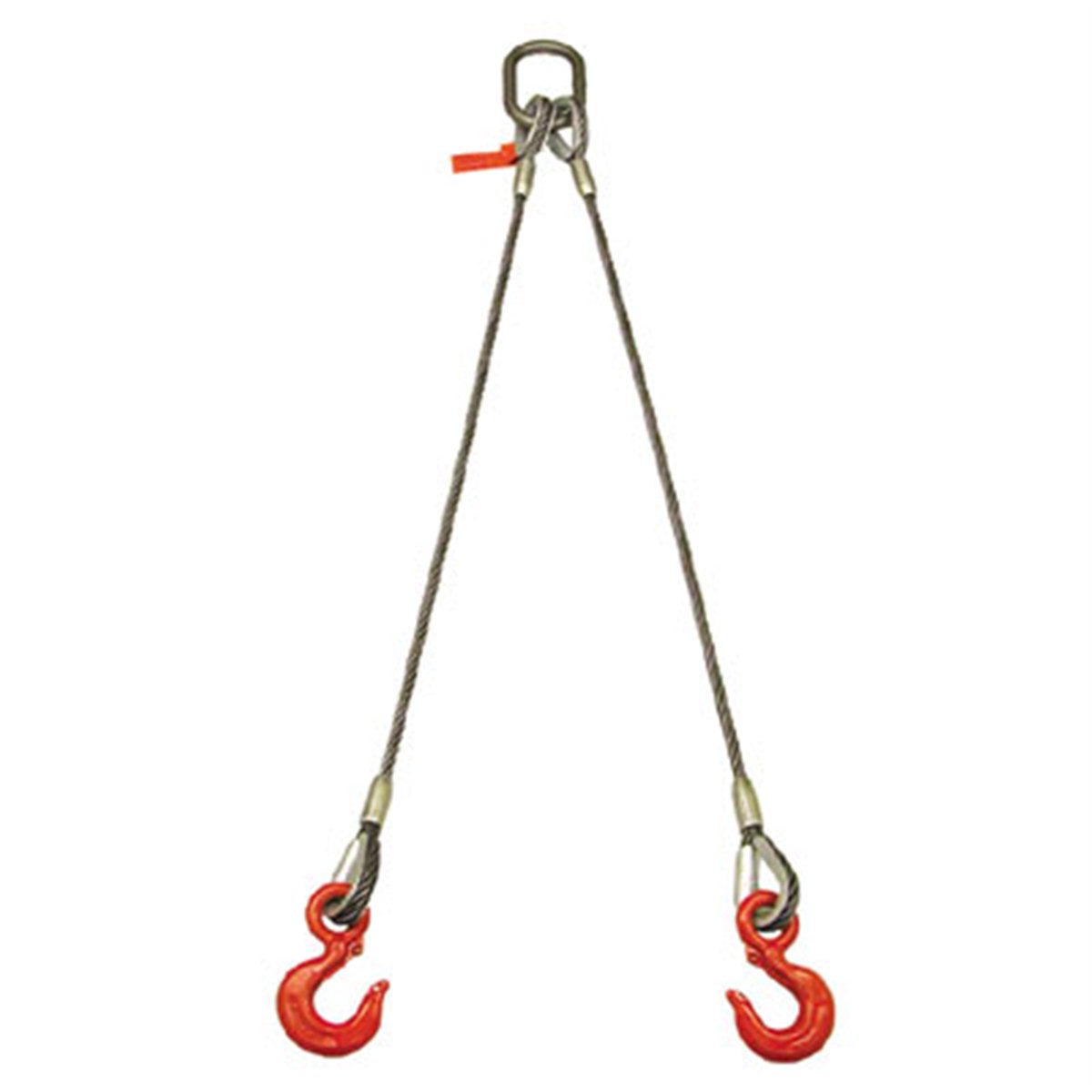

Стальные канатные стропы (1СК, 2СК, 3СК, 4СК, УСК1, УСК2) — самый распространенный и механически выносливый класс грузозахватных приспособлений в строительстве, металлургии, горнодобывающей промышленности и тяжелом машиностроении Республики Казахстан. В отличие от текстильных лент или круглозвенных цепей, стальной канат разрушается не внезапно: проволоки внешних и внутренних слоев рвутся постепенно под воздействием знакопеременных изгибов, абразивного износа о грани грузов и усталостных напряжений.

Однако несвоевременное выявление критического числа лопнувших проволок, залома сердечника или поверхностной коррозии превращает грузоподъемную операцию в аварийную ситуацию. Регламент браковки канатных стропов — это строгий инженерный алгоритм инструментального и визуального контроля, зафиксированный в государственных стандартах и правилах промышленной безопасности.

Нормативная база: стандарты РК и межгосударственные регламенты

На территории Республики Казахстан изготовление, периодический осмотр, браковка и утилизация стальных канатных стропов регламентируются следующими нормативными актами:

1. Приказ Министра по инвестициям и развитию РК № 359 «Об утверждении Правил обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов».
2. ГОСТ 25573-82 «Стропы грузовые канатные для строительства. Технические условия» — базовый стандарт для ветвевых (1СК, 2СК, 3СК, 4СК) и универсальных (УСК1 / СКП, УСК2 / СКК) строп.
3. РД 10-33-93 (с изменениями РД 10-231-98) «Стропы грузовые общего назначения. Требования к устройству и безопасной эксплуатации».
4. ГОСТ 3241-91 «Канаты стальные. Технические условия» и стандарты на применяемые канаты: ГОСТ 2688-80 (конструкция 6× 19 + 1 о.с.), ГОСТ 7668-80 (конструкция 6× 36 + 1 о.с.), ГОСТ 3077-80 (6× 19 + 1 о.с. с линейным касанием).
5. Закон РК «О гражданской защите» № 188-V.

Согласно требованиям Приказа Министра по инвестициям и развитию РК № 359, стропальщики и крановщики обязаны осматривать канатные стропы перед началом каждой смены, а ответственное лицо по надзору (ИТР) проводит полную инструментальную дефектовку не реже одного раза в 10 дней с обязательным внесением записей в «Журнал учета и осмотра съемных грузозахватных приспособлений (СГЗП) и тары».

Конструкции строповых канатов и определение шага свивки (T)

В грузоподъемных стропах применяются шестипрядные стальные канаты двойной крестовой свивки с органическим сердечником (пенька, сизаль, полипропилен) или металлическим сердечником (МС). Органический сердечник пропитан антикоррозионной смазкой (канатол, торсиол), которая обеспечивает внутреннюю смазку проволок при изгибе и служит эластичной опорой для прядей.

Типы свивки каната:

• Крестовая свивка: направление свивки проволок в прядях противоположно направлению свивки самих прядей в канат. Такие канаты менее склонны к раскручиванию и более устойчивы к раздавливанию на барабанах и коушах.
• Односторонняя (параллельная) свивка: направление свивки проволок в прядях совпадает с направлением свивки прядей. Канат более гибкий, но легче расплетается и быстрее теряет несущую способность при локальных деформациях. Для канатов односторонней свивки нормы допустимых обрывов проволок в два раза жестче, чем для крестовой.

Как правильно отмерить шаг свивки каната (T)

Шаг свивки каната (T) — это длина участка каната по оси, на котором любая выбранная прядь делает один полный оборот вокруг сердечника (360°).

Практический метод разметки шага свивки на шестипрядном канате:

1. Выбирают любую прядь на поверхности каната и наносят на нее метку мелом или маркером (точка 0).
2. Отсчитывают вдоль каната 6 прядей (по числу прядей в канате: 1, 2, 3, 4, 5, 6).
3. На следующей, 7-й по счету пряди (которая является продолжением выбранной первой пряди после полного оборота), наносят вторую метку.
4. Измерительной рулеткой или штангенциркулем замеряют расстояние между метками. Это расстояние и есть шаг свивки T.

Для стандартных канатов по ГОСТ 2688-80 и ГОСТ 7668-80 величина шага свивки обычно укладывается в диапазон: T ≈ 6.5 · d_ном ... 7.5 · d_ном где d_ном — номинальный диаметр каната в миллиметрах.

При проведении дефектовки отсчет числа обрывов ведут на трех фиксированных базовых отрезках длины:

• 3d — длина, равная трем диаметрам каната;
• 6d — длина, равная шести диаметрам каната (приблизительно половина шага свивки);
• 30d — длина, равная тридцати диаметрам каната (около 4–5 полных шагов свивки).

Главная таблица норм браковки по числу обрывов проволок

Нормы браковки канатных стропов разработаны с учетом коэффициента запаса прочности стропа, который согласно ГОСТ 25573-82 и РД 10-33-93 составляет не менее k = 6.0 по отношению к разрушающей нагрузке каната в целом.

Если на контролируемом участке число видимых обрывов проволок достигает или превышает нормативное значение, строп немедленно изымается из эксплуатации.

Предельно допустимое число обрывов проволок для канатных строп (крестовая свивка)

Особые условия и ужесточение норм по обрывам проволок:

1. Канаты односторонней свивки: если строп изготовлен из каната односторонней свивки, указанные в таблице значения уменьшаются в 2 раза (для каната 6× 19: не более 2 обрывов на 3d, 3 обрывов на 6d, 8 обрывов на 30d).
2. Сосредоточенный обрыв проволок в одной пряди: если обрывы проволок сконцентрированы на одной пряди каната (локальный пучок разрывов), строп бракуется при наличии более 3 обрывов в этой пряди, даже если суммарное число по всему шагу свивки меньше предельного.
3. Обрывы в зоне концевой заделки: обрыв хотя бы 1 проволоки непосредственно у края опрессовочной алюминиевой втулки или у выхода из заплетки указывает на усталостный излом в зоне концентрации напряжений. Строп подлежит немедленной браковке.
4. Обрыв целой пряди: обрыв хотя бы одной пряди каната влечет 100% немедленную выбраковку стропа без права ремонта.

Браковка по поверхностному износу и коррозии проволок

В процессе эксплуатации стропы контактируют с абразивными поверхностями (бетонные блоки, металлопрокат, литье), а также подвергаются атмосферным осадкам и воздействию химически агрессивных сред. Это приводит к истончению внешних проволок и общему снижению поперечного сечения каната.

1. Критерий уменьшения номинального диаметра каната (d_ном)

Строп подлежит безусловной браковке, если фактический наружный диаметр каната уменьшился на 7... 10% и более от первоначального номинального размера.

Δ d = (d_ном - d_факт) / d_ном × 100% ≥ 7% ⇒ БРАК

Строп бракуется по уменьшению диаметра на 7... 10% даже при полном отсутствии видимых обрывов проволок. Такое уменьшение свидетельствует о скрытом разрушении, усыхании или гниении внутреннего органического сердечника, внутреннем абразивном износе («внутренняя мука») либо о возникновении пластической вытяжки каната под критической перегрузкой.

2. Критерий поверхностного износа и коррозии отдельных проволок

Уменьшение диаметра внешних проволок в результате механического истирания или окислительной коррозии замеряется микрометром на спиленной или сплющенной грани проволоки.

• Если диаметр наружных проволок уменьшился на 40% и более от исходного диаметра проволоки — канат бракуется немедленно, независимо от числа обрывов.
• При поверхностном износе или коррозии до 40% допустимое число обрывов проволок на шаге свивки пропорционально снижается в соответствии со следующей шкалой.

Корректировочная таблица допустимых обрывов в зависимости от износа проволок

При появлении признаков точечной коррозии (язв) или сплошного ржавления проволок строп осматривается с особым вниманием. Если ржавчина проникла внутрь каната и осыпается в виде бурого порошка при изгибе — канат бракуется из-за потери структурной целостности.

Механические деформации каната: дефекты 100% браковки

Любое нарушение геометрической формы каната приводит к неравномерному перераспределению усилий между прядями: одна часть проволок перегружается и рвется, а другая выключается из работы.

Следующие дефекты требуют немедленного изъятия стропа из эксплуатации без подсчета обрывов:

1. Заломы каната («колышки») и перегибы

Возникают при натяжении каната, закрученного в петлю, либо при огибании острых кромок груза без защитных подкладок. В месте залома проволоки получают остаточную пластическую деформацию и микротрещины. Эксплуатация стропа с заломом запрещена.

2. Сдавливание и сплющивание

Происходит при падении груза на строп или зажатии каната между конструкциями. Сплющивание сопровождается деформацией органического сердечника и заклиниванием прядей. Если форма каната потеряла округлость (соотношение взаимно перпендикулярных диаметров превышает 1.2), строп бракуется.

3. Корзинообразность и волнообразность

• Корзинообразность: внешние пряди каната вспучиваются и расходятся в стороны, образуя полую «корзину». Дефект характерен для строп с неравномерным натяжением прядей или после резкого снятия динамической нагрузки.
• Волнообразность: продольная ось каната приобретает форму спирали или волны. Если диаметр огибающей окружности d_волны ≥ 1.33 · d_ном на длине 25d, канат подлежит браковке.

4. Выдавливание сердечника наружу («фонарь», «грыжа»)

Разрыв внешних прядей или их раздвижение, сквозь которое наружу вылезает органический или металлический сердечник. Канат полностью теряет несущую способность и бракуется мгновенно.

5. Местное увеличение или уменьшение диаметра

• Местное утолщение указывает на внутренний разрыв сердечника с его образованием в ком либо на внутреннюю коррозию.
• Местное сужение свидетельствует о внутреннем обрыве пряди или разрушении сердечника на определенном отрезке.

6. Воздействие электрического тока и высокой температуры

Случайное касание сварочным электродом, воздействие электрической дуги или нагрев выше +100°C (для строп с органическим сердечником). Наличие цветов побежалости, оплавления проволок или окалины — признак отжига стали с катастрофической потерей прочности. Канат бракуется.

Дефекты концевых заделок и такелажных элементов

Канатный строп состоит не только из канатного тела, но и из концевых заделок (втулка, заплетка), соединительных звеньев, коушей и крюков. Дефект любого из этих элементов делает неисправным весь строп.

1. Алюминиевая опрессовочная втулка

• Трещины, раковины и сколы: наличие любых поверхностных трещин на теле втулки недопустимо.
• Смятие и искривление: деформация геометрии втулки в результате ударов или сдавливания.
• Следы проскальзывания каната: появление смещения каната относительно торца втулки (зазор, оголение не обжатого участка).

2. Заплетка вручную (ГОСТ 25573-82)

• Выход концов прядей («хвостиков») из защитной оклетневки или обмотки более чем на 2 мм.
• Повреждение или сползание проволочной оклетневки (обмотки), закрывающей концы проволок заплетки.
• Раскручивание и расплетение прядей в зоне коуша.

3. Судовые и канатные коуши

• Выпадение коуша из петли стропа вследствие вытяжки петли.
• Смятие щек коуша, трещины, деформация ручья.
• Износ ручья коуша по глубине или толщине стенки более чем на 10... 15%.
• Заклинивание или перекос каната в ручье коуша.

4. Грузоподъемные крюки (ГОСТ 25573-82, ГОСТ 6627-74)

Крюки стропов бракуются при наличии следующих дефектов:

• Износ зева крюка в месте контакта со стропом или проушиной груза более чем на 10% от первоначального номинального размера по высоте сечения.
• Остаточная деформация (разгиб зева) сверх допуска изготовителя.
• Наличие любых трещин, надрывов, расслоений металла (особенно в зоне зева и резьбовой части хвостовика).
• Отсутствие, поломка или заедание пружинного замка безопасности (предохранителя).
• Износ или деформация крепежного пальца/штифта крюка более чем на 5%.

5. Соединительные звенья (Рт, Ов, скобы такелажные)

• Износ прутка звена более чем на 10% от номинального диаметра.
• Трещины любого характера и размера.
• Остаточная пластическая деформация (вытяжка, сплющивание, потеря овальности).
• Несоответствие маркировки классу прочности.

Маркировочная бирка и требования к идентификации

В соответствии с требованиями ГОСТ 25573-82 и Приказа Министра по инвестициям и развитию РК № 359, каждый находящийся в эксплуатации канатный строп обязан иметь прочно закрепленную металлическую маркировочную бирку.

┌────────────────────────────────────────────────────────────────────────┐
│ ОБРАЗЕЦ МАРКИРОВОЧНОЙ БИРКИ КАНАТНОГО СТРОПА │
├────────────────────────────────────────────────────────────────────────┤
│ ИП «Казмеханика» (Изготовитель) │
│ Тип стропа: 4СК-5,0 / 3000 │
│ Грузоподъемность (г/п): 5.0 т │
│ Заводской номер: № 04821 │
│ Дата испытаний: 12.2025 │
│ Клеймо ОТК: [ ОТК-1 ] │
└────────────────────────────────────────────────────────────────────────┘

Критерии браковки по маркировке:

1. Отсутствие бирки: строп без бирки немедленно изымается из работы и бракуется.
2. Нечитаемость данных: если вследствие механических повреждений, коррозии или закрашивания краской невозможно прочесть грузоподъемность, заводской номер или дату испытаний — строп к работе не допускается.
3. Отсутствие паспорта: на каждый строп (или партию) предприятие-изготовитель выдает паспорт. Эксплуатация строп без заводских паспортов на опасных производственных объектах РК запрещена.

Инструментарий и пошаговая методика дефектовки

Инженерная дефектовка канатного стропа ответственным ИТР проводится с использованием поверенного измерительного инструмента.

Необходимый инструмент:

• Штангенциркуль типа ШЦ-I или ШЦ-II с ценой деления 0.05 мм (ГОСТ 166-89) с широкими губками;
• Микрометр гладкий типа МК (ГОСТ 6507-90);
• Рулетка металлическая измерительная (ГОСТ 7502-98);
• Лупа измерительная с увеличением 4× ... 10×;
• Мел или маркер по металлу;
• Ветошь для очистки каната от грязи и застарелой смазки.

Пошаговый регламент осмотра:

1. Очистка и общий визуальный осмотр: канат очищают от пыли, технологической грязи и излишков смазки. Осматривают строп по всей длине на наличие заломов, волн, выдавленного сердечника и термических повреждений.
2. Проверка бирки и такелажных элементов: проверяют надежность крепления бирки, читаемость клейм, отсутствие трещин и вытяжки звеньев, износ зева крюка и работу замка.
3. Контроль концевых заделок: с помощью лупы осматривают алюминиевую втулку на предмет микротрещин или замеряют выход хвостовиков заплетки.
4. Инструментальный замер диаметра каната: замер диаметра производят штангенциркулем в двух взаимно перпендикулярных направлениях в одном сечении. Замеры выполняют минимум в 3 точках по длине ветви, а также в местах наибольшего предполагаемого износа.
5. Разметка шага свивки и подсчет обрывов проволок:

• Находят участок с наибольшим количеством повреждений;
• Размечают шаг свивки (отсчет 6 прядей) и отрезки 3d, 6d, 30d;
• Подсчитывают количество оборванных проволок на каждом отрезке;
• При наличии поверхностного износа микрометром замеряют толщину проволоки и корректируют допустимый лимит обрывов.

1. Принятие решения и фиксация: при соответствии нормам строп допускается к работе; при превышении хотя бы одного критерия — бракуется, маркируется краской и выводится из эксплуатации.

Документальное оформление: журнал осмотра и акт браковки

Все результаты периодического осмотра СГЗП заносятся ответственным ИТР в «Журнал учета и осмотра съемных грузозахватных приспособлений и тары» по установленной форме (Приказ Министра по инвестициям и развитию РК № 359).

Форма записи в журнале учета и осмотра СГЗП

Порядок утилизации забракованных строп

Чтобы исключить случайное повторное использование забракованного стропа рабочими на объекте, проводится обязательная процедура физической ликвидации:

1. Канатная ветвь стропа разрезается газовым резаком или абразивным кругом (УШМ) на куски длиной не более 0.5 м;
2. Навесные элементы (крюки, звенья), если они признаны годными, могут быть демонтированы для повторного использования в сертифицированном производстве;
3. Маркировочная бирка срезается и утилизируется;
4. Оформляется «Акт списания и утилизации СГЗП», подписываемый членами комиссии предприятия.
