Крановый крюк — критически ответственный силовой элемент грузозахватного органа подъемного сооружения. В процессе работы он воспринимает сложный комплекс циклических знакопеременных нагрузок: статический вес груза, динамические рывки при подъеме и торможении, контактное трение ветвей стропов, а также кручение.

Разрушение крюка приводит к мгновенному падению груза с риском травмирования персонала и повреждения технологического оборудования. По этой причине нормативно-технические акты Республики Казахстан и стандарты безопасности устанавливают жесткие критерии браковки крановых крюков, исключающие эксплуатацию грузозахватных органов с недопустимыми геометрическими деформациями или скрытыми дефектами структуры металла.

1. Нормативная база дефектовки крановых крюков в Республике Казахстан

Контроль технического состояния, плановые освидетельствования и выбраковка крановых крюков на промышленных объектах РК осуществляются в строгом соответствии со следующей нормативной базой:

  1. Закон Республики Казахстан «О гражданской защите» № 188-V — регламентирует безопасность эксплуатации подъемных сооружений на опасных производственных объектах (ОПО).
  2. «Правила обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов» (Приказ Министра по инвестициям и развитию РК № 359) — основной государственный нормативный документ, устанавливающий периодичность осмотра, методы дефектоскопии и критерии вывода крюков из работы.
  3. ГОСТ 34680-2020 (ISO 12480-1:1999) «Краны грузоподъемные. Безопасная эксплуатация» — регулирует процедуры технического надзора и инспекционного контроля грузозахватных органов.
  4. ГОСТ 6627-74 «Крюки однорогие. Кованые и штампованные. Технические условия» — определяет конструктивные размеры, механические свойства сталей (сталь 20, сталь 20Г) и контрольные параметры зева.
  5. ГОСТ 2105-75 «Крюки кованые и штампованные. Технические условия» — классификация и базовые требования к изготовлению крюков грузоподъемностью до 100 тонн.
  6. ГОСТ 6617-74 / DIN 15401 / DIN 15402 — стандарты на однорогие и двурогие крюки для кранов тяжелого и сверхтяжелого режимов работы.
graph TD N["Нормативный контур контроля крюков в Казахстане"] N --> A["Приказ Министра по инвестициям и развитию РК № 359
периодичность осмотров
и нормы браковки"] N --> B["ГОСТ 6627 и 2105
размеры и типы кованых крюков"] N --> C["ГОСТ 34680-2020
требования к грузозахватным органам"] style N fill:#1a5276,color:#fff,stroke:#154360 style A fill:#c0392b,color:#fff,stroke:#96281b

2. Анатомия кранового крюка и контрольные геометрические точки

Для проведения инструментального контроля крюк разбивается на четыре основные зоны повышенного напряженно-деформированного состояния:

Зоны крюка, которые смотрят при осмотре зона 1 — резьбовой хвостовик смятие и срез витков, коррозия зона 2 — галтель перехода концентратор напряжений, проверяют ультразвуком зона 3 — носик с замком износ и работа защёлки керны: по ним меряют раскрытие зева
  1. Резьбовой хвостовик: цилиндрическая часть с упорной или метрической резьбой, на которую навинчивается траверса или гайка крюковой подвески. Воспринимает чистое осевое растяжение и срез по виткам.
  2. Галтель перехода от хвостовика к телу: место резкого изменения сечения. Является главным концентратором напряжений, в котором зарождаются усталостные трещины при перегрузах и раскачивании груза.
  3. Зев крюка (расстояние a): рабочий проем между носиком и внутренней образующей рога. Контролируется по специальным меткам (кернам).
  4. Опорная зона зева (высота сечения h): нижняя седловина рога, на которую опираются звенья цепей, чалочные кольца или текстильные стропы. Зона подвержена максимальному абразивному износу и изгибающему моменту.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

3. Пять критических оснований для немедленной выбраковки крюка

Согласно требованиям промышленной безопасности Республики Казахстан, крюк признается непригодным к дальнейшей эксплуатации и подлежит немедленной утилизации при наличии хотя бы одного из пяти дефектов.

graph TD K["Пять критериев браковки крюка
по приказу Министра по инвестициям и развитию РК № 359"] K --> K1["износ зева свыше 10%
первоначальной высоты сечения"] K --> K2["раскрытие зева
сверх нормы по кернам"] K --> K3["трещины и надрывы
в любой зоне"] K --> K4["дефекты резьбы хвостовика
и узла крепления"] K --> K5["повреждение или отсутствие
предохранительного замка"] style K fill:#1a5276,color:#fff,stroke:#154360 style K1 fill:#c0392b,color:#fff,stroke:#96281b style K3 fill:#c0392b,color:#fff,stroke:#96281b

Критерий 1: Износ зева крюка более 10% от первоначальной высоты сечения

При постоянном трении стропов в седловине рога происходит механическое истирание металла, уменьшающее высоту рабочего сечения (h).

Физика процесса и падение несущей способности

Сечение рога крюка работает на сложный изгиб с внецентренным растяжением. Момент сопротивления изгибу трапецеидального или эллиптического сечения пропорционален квадрату высоты сечения:

W ≈ (b · h2) / 6

где:

  • b — ширина сечения рога крюка, мм;
  • h — фактическая высота сечения рога в изношенной зоне зева, мм.

При уменьшении высоты сечения h всего на 10% (hфакт = 0,9 · h0) несущий момент сопротивления падает:

Wфакт = (b · (0,9 · h_0)2) / 6 = 0,81 · W_0

Вывод: Износ по высоте сечения на 10% снижает прочность крюка на изгиб на 19%, что полностью съедает нормативный запас прочности (коэффициент запаса снижается с k = 5,0 до критических значений).

Высота сечения рога: новая и изношенная номинальное сечение высота по чертежу размер берут из паспорта крюка изношенное сечение фактическая высота седловину протёр строп износ свыше 10% высоты — крюк бракуют норма — приложение 18 Правил промышленной безопасности РК

Правило браковки: Если фактическая высота сечения рога в зоне контакта со стропом уменьшилась более чем на 10% от номинального размера по паспорту или чертежу завода-изготовителя, крюк подлежит немедленной замене.

Критерий 2: Раскрытие зева крюка (отгиб рога) сверх допуска изготовителя

Раскрытие зева — увеличение расстояния a между носиком крюка и его телом. Данный дефект свидетельствует о том, что крюк подвергся перегрузке, превысившей предел текучести стали (σ > σT), и перешел в стадию остаточной пластической деформации.

Контроль по заводским кернам

При изготовлении крюка по ГОСТ 6627-74 на его внешней стороне (на носике и затылочной части рога) наносятся контрольные кернения с базовым расстоянием L0, зафиксированным в паспорте крюковой подвески с точностью до ± 0,5 мм.

Раскрытие зева меряют по кернам хвостовик керн 1 керн 2 фактическое расстояние между кернами керны наносит завод: разница с исходным размером и есть раскрытие зева

Пороговые значения раскрытия зева:

  • По Правилам № 359 (Приложение 18): для крюка нормируется износ зева более 10% первоначальной высоты вертикального сечения. Предельное раскрытие зева и расстояние между кернами задает инструкция изготовителя.

Важно: Пластически деформированный крюк теряет вязкость стали и при повторном нагружении даже номинальным весом может разрушиться мгновенно без предупреждающей деформации.

Критерий 3: Наличие трещин, волосовин и надрывов любой глубины

Крановые крюки изготавливаются методом свободной ковки или горячей объемной штамповки из качественной углеродистой или низколегированной стали (сталь 20, 20Г по ГОСТ 1050 / ГОСТ 4543). Литые крюки в краностроении строго запрещены из-за опасности скрытых усадочных раковин и неоднородности структуры.

Недопустимые дефекты структуры:

  1. Усталостные микротрещины в галтели хвостовика: возникают из-за знакопеременных изгибающих моментов при боковом подтаскивании грузов.
  2. Надрывы во внутренней дуге зева: следствие контактного давления стропов высокой твердости при динамических рывках.
  3. Продольные трещины и волосовины: дефекты исходного металлопроката или ковки.
Где ищут трещины приборами зона 1 — галтель перехода, ультразвук зона 2 — дуга зева магнитный контроль зона 3 — седловина рога место контакта со стропом визуальный осмотр эти трещины не показывает — нужен прибор

Правило браковки: Наличие трещин, надрывов и расслоений любой длины и глубины является основанием для безусловной и немедленной выбраковки крюка. Механическая зачистка или выборка трещин шлифованием допускается только в пределах не более 3% от высоты сечения рога с плавным переходом, если это не выводит размер за пределы допуска по чертежу.

Критерий 4: Повреждения резьбы, хвостовика и узла подвески

Хвостовик удерживает всю массу поднимаемого груза через гайку, опирающуюся на траверсу крюковой подвески через упорный шариковый подшипник.

Признаки браковки хвостовика и резьбового соединения:

  • Смятие, выкрашивание или срез витков резьбы: потеря формы хотя бы одного витка упорной трапецеидальной или метрической резьбы.
  • Коррозионный износ резьбы более 10%: утонение профиля витка вследствие химической или атмосферной коррозии в сырых цехах или на открытых эстакадах.
  • Осевой люфт гайки крюка: зазор в резьбе, превышающий допуски посадки 7H/7e по ГОСТ 24705.
  • Отсутствие или срез стопорного элемента: ослабление стопорной планки, шплинта или стопорного болта, фиксирующего гайку от самопроизвольного отвинчивания.
  • Разрушение упорного подшипника: заклинивание, растрескивание колец или выкрашивание шариков упорного подшипника качения, препятствующее свободному вращению крюка вокруг вертикальной оси.
Как крюк закреплён в траверсе траверса подвески упорный подшипник — крюк вращается гайка крюка упорная трапецеидальная резьба стопорная планка планка держит гайку от отворачивания: без неё крюк выпадает из траверсы

Критерий 5: Дефекты и отсутствие предохранительного замка

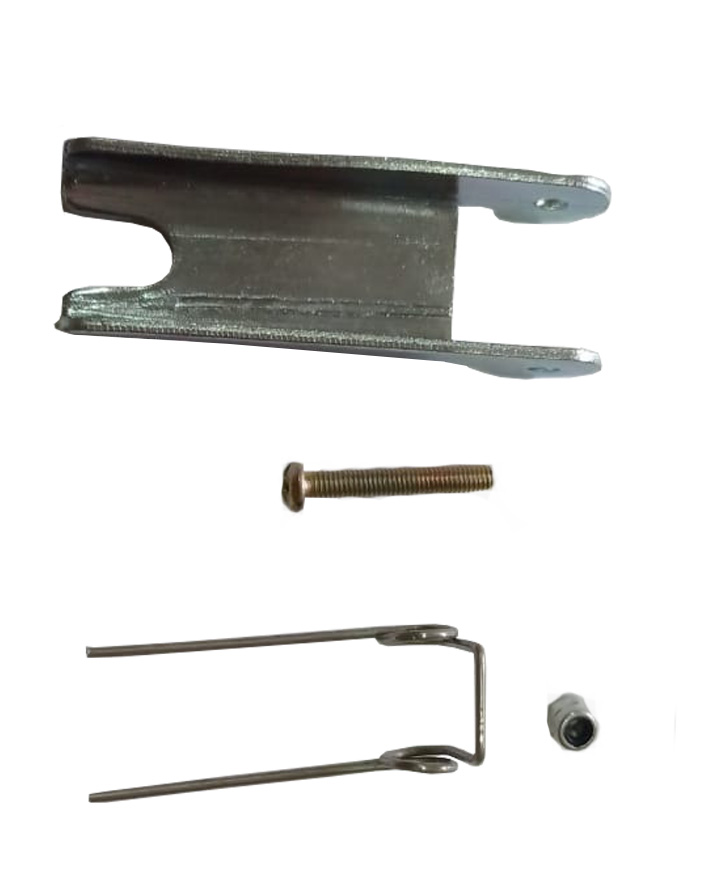

Предохранительный замок (защелка) предотвращает самопроизвольное выпадение стропа из зева крюка при опускании груза на площадку или при случайном зацеплении за препятствие.

Браковочные показатели замка:

  • Полное отсутствие замка: крюк эксплуатируется без защелки (грубейшее нарушение Приказа Министра по инвестициям и развитию РК № 359).
  • Поломка пружины: защелка не возвращается автоматически в закрытое положение.
  • Деформация пластины замка: защелка погнута и не перекрывает зев крюка (зазор между носиком и пластиной превышает допустимый зазор 2–3 мм).
  • Люфт в шарнире: заедание механизма закрытия или ослабление крепежного пальца.

Исключение: Использование крюков без предохранительного замка допускается исключительно на кранах, транспортирующих расплавленный металл или жидкий шлак (металлургические производства), где замок может расплавиться или создать помеху для дистанционной расстроповки.

4. Категорический запрет на сварочные работы и правку крюка

В практике эксплуатации грузоподъемного оборудования часто встречаются попытки кустарного «восстановления» крюков: наплавка изношенной седловины зева электродуговой сваркой или рихтовка разогнутого рога с нагревом газовым резаком.

Категорически запрещено: 1. Наплавлять и заваривать изношенный зев или трещины. 2. Править погнутый крюк — и с нагревом, и вхолодную. 3. Приваривать к крюку ушки, болты и рёбра жёсткости. Любая из этих операций меняет структуру металла в самом нагруженном месте. Крюк с такими следами снимают без обсуждения.

Металловедческое обоснование запрета сварки:

  1. Образование закалочных структур (мартенсита): Крановые крюки изготавливаются из кованой нормализованной стали. При локальном термическом воздействии электродуги в околошовной зоне (ЗТВ — зона термического влияния) происходит резкий нагрев до 1200–1400 °C с последующим быстрым охлаждением в массив холодного металла крюка. В результате образуется хрупкий мартенсит и закалочные микротрещины.
  2. Формирование концентраторов напряжений: На границе наплавленного валика и основного металла возникают пиковые остаточные напряжения, снижающие циклическую долговечность крюка в сотни раз.
  3. Хрупкий излом без пластической деформации: Наплавленный или выправленный нагревом крюк теряет ударную вязкость при отрицательных температурах (актуально для зимних условий Казахстана с морозами до -40 °C). Разрушение происходит мгновенно при подъеме рабочего груза.

Любой крюк со следами сварочных работ или термической правки подлежит немедленной выбраковке и физическому разрезанию на металлолом для предотвращения его повторной установки.

5. Таблица типоразмеров однорогих крюков по ГОСТ 6627-74 и браковочные пороги

В таблице приведены номинальные размеры однорогих кованых крюков с цилиндрическим хвостовиком (тип А — с коротким хвостовиком, тип Б — с длинным хвостовиком) и предельные параметры для отбраковки:

Номер заготовки крюкаГрузоподъемность (режим М5), тНоминальный зев a, ммБраковочный зев по инструкции изготовителя, ммНоминальная высота сечения h, ммБраковочная высота сечения (<90%), ммДопустимый диаметр резьбы d1, мм
№ 81,050> 56,045< 40,5M20
№ 101,663> 70,556< 50,4M24
№ 122,575> 84,067< 60,3M30
№ 143,285> 95,280< 72,0M36
№ 165,0100> 112,095< 85,5M42×3
№ 188,0125> 140,0118< 106,2M52×3
№ 2012,5150> 168,0140< 126,0M64×4
№ 2216,0170> 190,4160< 144,0M72×4
№ 2420,0190> 212,8180< 162,0M80×4
№ 2632,0224> 250,8212< 190,8Tr 100×10

6. Регламент и методы неразрушающего контроля крановых крюков

В соответствии с правилами промышленной безопасности РК, проверка технического состояния крюков осуществляется по трехступенчатой системе:

graph LR A["ЕЖЕСМЕННЫЙ
крановщик перед сменой"] --> A1["зев, замок, отсутствие трещин на глаз"] B["ПЕРИОДИЧЕСКИЙ
ответственный ИТР"] --> B1["замеры зева и высоты сечения,
запись в журнал"] C["НЕРАЗРУШАЮЩИЙ
лаборатория при освидетельствовании"] --> C1["ультразвук и магнитный контроль
по трём зонам"] style A fill:#1a7a4a,color:#fff,stroke:#145a34 style B fill:#1a5276,color:#fff,stroke:#154360 style C fill:#1a5276,color:#fff,stroke:#154360

Методика ультразвукового контроля (УЗК) хвостовика:

Хвостовик крюка скрыт внутри траверсы крюковой подвески и недоступен для прямого визуального осмотра без полной разборки подвески. Для обнаружения усталостных поперечных трещин в резьбовой части и галтели перехода применяется ультразвуковой контроль (УЗК):

  1. Подготовка торца: торец резьбового хвостовика очищается от смазки, окалины и грязи до металлического блеска.
  2. Ввод УЗ-колебаний: прямой совмещенный или раздельно-совмещенный пьезоэлектрический преобразователь (ПЭП) с рабочей частотой 2,5–5,0 МГц устанавливается на торец хвостовика через контактную смазку.
  3. Локация эхо-сигналов: при наличии трещины на экране дефектоскопа фиксируется промежуточный эхо-импульс между зондирующим импульсом и донным сигналом от противоположного конца. При выявлении дефекта амплитудой выше браковочного уровня крюк бракуется.

7. Особенности браковки пластинчатых крюков

На кранах большой грузоподъемности (металлургические, литейные, тяжелые монтажные краны) применяются пластинчатые крюки, собранные из отдельных листов вырезанной стали (сталь 16Mn, 20R) с заклепочным или болтовым соединением по ГОСТ 6618-74:

Пластинчатый крюк: набор пластин на заклёпках траверса заклёпочные соединения набор отдельных стальных пластин трещина в одной пластине не рушит весь крюк сменный вкладыш зева меняют, не меняя крюк целиком

Специфика браковки пластинчатых крюков:

  1. Разрушение отдельных пластин: при обнаружении трещины хотя бы в одной пластине крюк выводится из работы. Допускается замена дефектной пластины в заводских условиях.
  2. Износ сменной защитной подушки: зев пластинчатого крюка защищен сменным кованым или литым вкладышем. При износе вкладыша более чем на 10% от толщины он заменяется на новый, при этом само тело пластин крюка сохраняется.
  3. Ослабление заклепок: заклепки не должны иметь люфта и среза. Простукивание контрольным молотком не должно вызывать дребезжания.
