Браковка текстильных строп (СТП, СТК, СКК): нормы дефектовки, порезы и износ

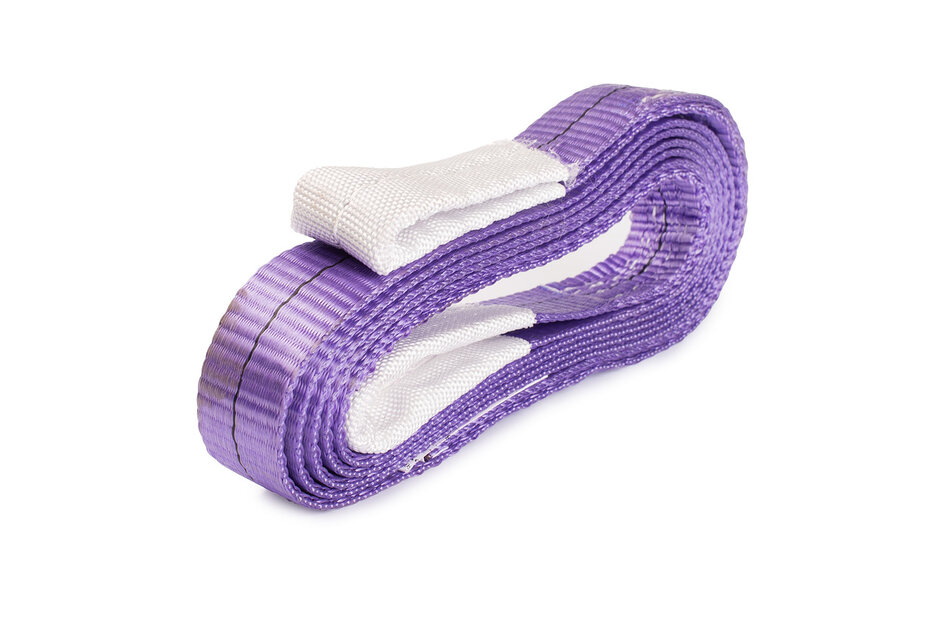

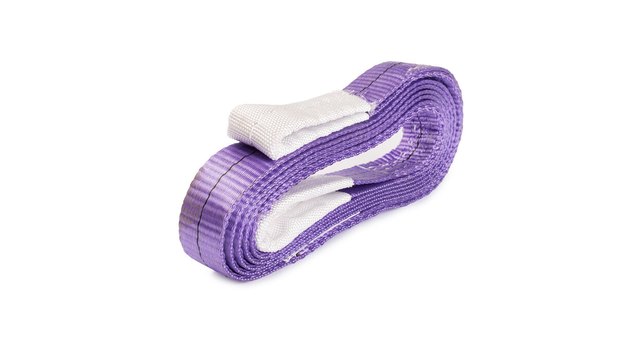

Синтетические текстильные стропы — ленточные (СТП, СТК, 1СТ–4СТ) и круглопрядные (СТКк, СКК, 1СКК–4СКК) — востребованы благодаря малому собственному весу, эластичности и бережному отношению к полированным или окрашенным поверхностям груза. Однако полиэстер (PES), полиамид (PA) и полипропилен (PP) уязвимы к механическим повреждениям, тепловому воздействию, искрам сварки и ультрафиолетовому излучению.

В отличие от стального каната или грузовой цепи, где процесс разрушения сопровождается постепенным обрывом отдельных наружных проволок или заметной пластической вытяжкой звеньев, текстильная лента под нагрузкой разрушается внезапно. Концентратор напряжений в виде небольшого бокового надреза приводит к мгновенному динамическому разрыву стропа по всей ширине. Именно поэтому текстильные съемные грузозахватные приспособления (СГЗП) требуют самого строгого и бескомпромиссного контроля.

Нормативная база дефектовки текстильных строп

На промышленных объектах и строительных площадках Республики Казахстан отбраковка текстильных строп осуществляется на основании следующих нормативных документов:

1. Приказ Министра по инвестициям и развитию РК № 359 «Правила обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов».
2. РД 24-СЗК-01-01 «Стропы грузовые общего назначения на текстильной основе. Требования к устройству и безопасной эксплуатации».
3. ГОСТ 31581-2012 «Стропы грузовые на текстильной основе. Общие технические условия».
4. ГОСТ EN 1492-1-2017 / ГОСТ EN 1492-2-2017 «Стропы текстильные. Безопасность» (Часть 1 — ленточные стропы общего назначения; Часть 2 — круглопрядные стропы общего назначения).

6 абсолютных оснований для немедленной выбраковки текстильного стропа

Согласно РД 24-СЗК-01-01 и требованиям промышленной безопасности, выявление хотя бы одного из шести перечисленных дефектов влечет за собой безусловное снятие стропа с эксплуатации.

1. Отсутствие, повреждение или нечитаемость маркировочной бирки

Маркировочная бирка — паспорт безопасности текстильного стропа. Если бирка оторвана, утеряна, срезана, запачкана краской или ее текст истерт так, что невозможно однозначно идентифицировать параметры изделия, строп бракуется на 100% без права эксплуатации.

Маркировка должна четко содержать:

• Наименование или товарный знак предприятия-изготовителя;
• Заводской номер стропа по системе учета производителя;
• Номинальную грузоподъемность (Q_ном) в тоннах при прямой строповке;
• Длину стропа (L) в метрах;
• Дату проведения приемо-сдаточных испытаний (месяц, год);
• Материал изготовления (для полиэстера — PES, для полиамида — PA, для полипропилена — PP).

Опасное заблуждение: Попытка определить грузоподъемность ленточного стропа «на глаз» по его цвету или количеству продольных черных полос-прострочек на ленте недопустима в официальной практике строповки. Без физической читаемой бирки строп юридически считается неопознанным предметом.

2. Поперечные порезы и разрывы ленты

Поперечный надрез или разрыв ленты любого размера (даже 5 мм на краю ленты шириной 150 мм) является прямым основанием для немедленной выбраковки стропа.

Физика процесса: Текстильная лента состоит из плотно переплетенных нитей основы (воспринимающих продольную растягивающую нагрузку) и нитей утка (фиксирующих форму ленты). Поперечный порез перерезает нити основы. В зоне надреза возникает острый концентратор механических напряжений:

σ_max = σ_ном · (1 + 2√{a{ρ}})

где a — глубина пореза, а ρ — радиус закругления вершины трещины/пореза. При натяжении стропа под нагрузкой происходит лавинообразный прогрессирующий разрыв соседних нитей основы со скоростью до сотен метров в секунду. Строп рвется мгновенно без предварительной деформации.

3. Продольные порезы, надрывы и расслоения

Продольные повреждения ориентированы вдоль силовых нитей основы, однако они снижают монолитность ленты, способствуют попаданию абразивных частиц внутрь структуры ткани и нарушают распределение усилий по ширине.

Строп бракуется, если:

• Суммарная длина продольных порезов, разрывов или расслоений превышает 10% от общей длины ветви стропа;
• Длина единичного сквозного продольного пореза превышает 50 мм;
• Расслоение кромок ленты на стыках сшивки превышает 0.5 м на суммарной длине более 10% стропа.

4. Повреждения силовых несущих швов петли (огона)

Петля ленточного стропа (огон) формируется путем сложения ленты и прошивки высокопрочной полиэстеровой нитью специальным силовым зигзагообразным швом.

Строп подлежит выбраковке, если:

• Имеются разрывы, истирания или распускание нитей силового сшивного шва на длине более 10% от общей длины шва;
• Присутствует разрыв шва на длине свыше 20 мм в одном локальном месте;
• Наблюдается полное разрушение крайнего фиксирующего узла силовой сшивки.

Повреждения защитной накладки петли (чехла из износостойкой ткани) браковочным признаком не являются, если при этом не затронуты силовые нити ленты и основного шва. Однако поврежденная защитная накладка требует пристального внимания: при сквозном износе накладки оголяется сама лента петли.

5. Термические повреждения, прожоги и брызги сварки

Полиэстер (PES) — термопластичный полимер. Температура его плавления составляет порядка +250...+260°C, однако деградация механических свойств начинается уже при температуре выше +80...+100°C. При нагреве макромолекулы полиэстера перестраиваются, материал кристаллизуется, теряет эластичность и становится хрупким, как стекло.

Строп бракуется в следующих случаях:

1. Капли расплавленного металла и брызги электродуговой сварки: наличие более 3 точек прожога на всей длине стропа, либо наличие хотя бы одного прожога диаметром более 10% от ширины ленты.
2. Оплавление волокон ленты от теплового излучения или прямого контакта: спекание поверхностных нитей с образованием глянцевой твердой корки.
3. Обугливание, спекание или закоксовывание волокон на площади более 50 мм².
4. Контакт со средами с температурой выше +100°C (для стандартного полиэстера) или ниже -40°C.

6. Химическая и ультрафиолетовая деструкция

Воздействие химически агрессивных сред и прямой солнечной радиации приводит к фотохимической и химической деструкции синтетических волокон.

Признаки для выбраковки:

• УФ-деструкция: выгорание цвета ленты (обесцвечивание), появление поверхностной «мучнистости», ломкость наружных микроволокон при изгибе ленты пальцами, потеря эластичности (лента становится жесткой и ломкой).
• Абразивный износ и «махристость»: поверхностное истирание ленты о грубые поверхности груза с распушением нитей и уменьшением фактической толщины ленты более чем на 10% от номинальной толщины нового изделия:

Δ h = (h_ном - h_факт) / h_ном × 100% > 10% ⇒ БРАК

• Химическое поражение:
• Разрушение полиэстера (PES) концентрированными щелочами (NaOH, KOH);
• Разрушение полиамида (PA) минеральными кислотами (серной, соляной, азотной);
• Пропитывание ленты агрессивными растворителями, смолами, битумом или кислотами на площади свыше 20% поверхности стропа.

Специфика браковки круглопрядных строп (СТКк / СКК)

Конструкция круглопрядного стропа принципиально отличается от ленточного. Он представляет собой замкнутый кольцевой пучок (сердечник) из тысяч тонких полиэстеровых волокон, помещенный в защитный бесшовный тканый рукав-чехол.

Критерии дефектовки круглопрядных строп:

1. Сквозное повреждение защитного кожуха:

Пока чехол цел, сердечник защищен от трения, грязи и УФ-лучей. Если на рукаве образовался сквозной порез, разрыв, протертость или прожог, через который видна или выходит наружу хотя бы одна нить сердечника, строп немедленно бракуется и изымается из работы. Ремонт чехла заплатками, скотчем или зашивкой категорически запрещен.

1. Внутренние скрытые повреждения сердечника (метод пальпации):

При осмотре круглопрядный строп последовательно прощупывается руками по всей длине. Поводом для выбраковки служат:

• Локальные «пустоты» и утонения: участок стропа, где толщина сердечника уменьшилась более чем на 15%, что указывает на скрытый внутренний обрыв части нитей пучка в результате локального перегруза.
• Утолщения и шишки («сбивка сердечника»): комкование разорванных нитей внутри рукава.
• Жесткие зоны (спекание): потеря эластичности сердечника, свидетельствующая о нагреве от трения о кромку груза или протекании сварочного тока.

Запрещенные деформации: узлы на стропах

Любой узел на текстильном стропе (прямой, морской, удавка, бабий узел для временного «укорачивания» ленты):

• Снижает остаточную несущую способность стропа на 40... 60% за счет критического радиуса перегиба волокон в узле;
• Создает необратимое перенапряжение и вытягивание локальных нитей основы.

Строп, на котором завязан узел под нагрузкой, либо строп со следами остаточной деформации после развязывания затянутого узла, подлежит выбраковке.

Дефектовочная таблица повреждений текстильных строп

Ниже приведена сводная инженерная таблица для инспекторов и лиц, ответственных за безопасную эксплуатацию СГЗП:

Инструментальный контроль при периодическом осмотре (каждые 10 дней)

При проведении обязательного десятидневного осмотра ответственный инженерно-технический работник (ИТР) использует следующий поверенный инструмент:

1. Штангенциркуль (ШЦ-I или ШЦ-II по ГОСТ 166-89):

• Измерение остаточной толщины ленты h_факт в зонах максимального поверхностного трения. Замер выполняется на ненагруженном стропе с легким сжатием губок инструмента (без сдавливания волокон).
• Замер ширины раскрытия зева грузовых крюков (a).

1. Металлическая измерительная линейка (ГОСТ 427-75) или рулетка (ГОСТ 7502-98):

• Замер длины продольных порезов и суммарной протяженности дефектных участков.
• Измерение протяженности повреждений силовых сшивных швов на петлях.

1. Оптическая лупа с увеличением 4х–10х:

• Осмотр волокон ленты на предмет оплавления, микрокристаллизации и химического разрушения.
• Контроль целостности нитей силовой прострочки.

Результаты контроля с перечнем всех поверенных стропов заносятся в «Журнал учета и осмотра съемных грузозахватных приспособлений и тары».

Регламент утилизации забракованных текстильных строп

Снятие стропа с работы при обнаружении браковочных признаков должно сопровождаться процедурой его физического уничтожения.

Критическое правило безопасности: Забракованный текстильный строп запрещено просто выбрасывать в мусорный контейнер или складывать на стеллаже неликвидов. В условиях реального производства велика вероятность, что поврежденный строп будет самовольно взят рабочими для перемещения «нетяжелого груза», что закончится падением груза и травмами.

Пошаговый алгоритм:

1. Срезание бирки: Маркировочная бирка срезается с ветви стропа и приобщается к материалам списания.
2. Физическая разрезка: Строп разрезается монтажным ножом или ножницами по металлу поперек на фрагменты длиной не более 30–50 см. Разрезка гарантирует невозможность повторного связывания или использования остатков изделия в качестве чалки.
3. Отделение металлической фурнитуры: Исправные звенья и крюки (при условии отсутствия на них трещин, износа свыше 10% и раскрытия зева сверх допуска изготовителя) могут быть направлены на ревизию для повторного использования в составе новых канатных или цепных строп.
4. Документальное оформление: Составляется Акт на списание СГЗП за подписями членов комиссии предприятия, строп вычеркивается из инвентарного перечня.

Сертифицированные текстильные стропы от ИП «Казмеханика»

Приобретение надежных и проверенных грузозахватных приспособлений — основа промышленной безопасности любого кранового участка, склада или строительного объекта.

ИП «Казмеханика» производит и поставляет текстильные стропы всех типов с соблюдением требований стандартов ГОСТ 31581-2012, EN 1492-1/2 и норм промышленной безопасности Республики Казахстан:

• Ленточные стропы петлевые (СТП) и кольцевые (СТК): грузоподъемностью от 1.0 до 30.0 т, ширина ленты от 30 до 300 мм, коэффициент запаса прочности K_зап = 7:1.
• Многоветвевые текстильные стропы (1СТ, 2СТ, 3СТ, 4СТ): на базе силовых звеньев класса G80 и самозапирающихся крюков.
• Круглопрядные стропы повышенной грузоподъемности (СТКк, СКК): грузоподъемностью до 100.0 т для подъема тяжелого промышленного оборудования, турбин и станков.
• Защитные чехлы и накладки: текстильные и полиуретановые рукава для защиты ленты от истирания и порезов на острых кромках.

Каждое изделие проходит обязательные стендовые испытания нагрузкой с коэффициентом 1.25 × Q_ном, оснащается долговечной термотрансферной биркой в защитном кармане и сопровождается индивидуальным паспортом качества РК. Доставка заказов осуществляется со складов во все города Казахстана: Алматы, Астана, Шымкент, Караганда, Атырау, Актобе, Павлодар, Усть-Каменогорск.
