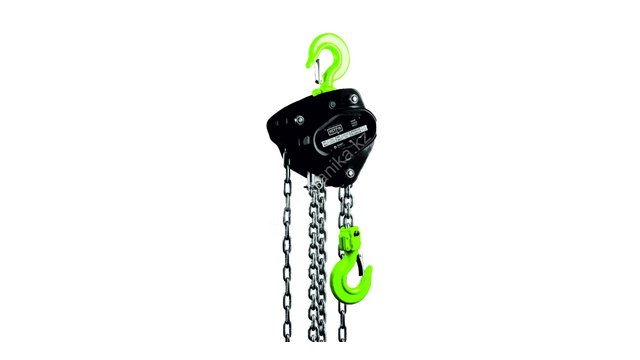

Круглозвенная грузовая цепь цепного электротельфера работает в условиях сложного напряженно-деформированного состояния. В отличие от строповых или якорных цепей, работающих преимущественно на статическое или квазистатическое растяжение, цепь электротали совершает непрерывное циклическое движение через карманы приводной звездочки под полной нагрузкой.
В точках взаимного контакта сопряженных звеньев (в шарнирах) и в зонах посадки звеньев в гнезда звездочки возникают контактные давления, достигающие 800–1200 МПа. Сочетание высоких удельных давлений, трения скольжения при взаимном повороте звеньев и динамических рывков при пуске/останове привода предъявляет строгие требования к металлургическому качеству стали, геометрии калибровки, термообработке и режимам смазывания тягового органа.
Почему для талей применяется только калиброванная цепь классов G80 и G100
Использование в грузоподъемных механизмах цепей общего назначения (хозяйственных, якорных, длиннозвенных или некалиброванных такелажных) запрещено нормами промышленной безопасности. В цепных электроталях допускается установка исключительно круглозвенных высокопрочных калиброванных цепей специального назначения, соответствующих международным стандартам EN 818-7 (тип T — для ручных талей, типы DAT и DT — для электрических талей с приводом) или ГОСТ 30188-97.
Электротали цепные
Весь раздел →
Таль электрическая цепная DHS 3,2т 6м 380В, 0,5кВт 1,5м/мин
Таль электрическая цепная DHS 3,2т 12м 380В, 0,5кВт 1,1м/мин
Таль цепная электрическая 3,2т 6м Euro-Lift.ru
1. Металлургический состав и классы прочности (Grade 80 vs Grade 100)
Класс прочности цепи обозначает предел прочности материала при растяжении, деленный на 100:
- Класс 80 (Grade 80 / G80 / T): Изготавливается из легированных никель-хром-молибденовых сталей (типа 20Mn2, 23MnNiCrMo52, 25CrMo4). Номинальное напряжение при разрыве составляет σB ≥ 800 Н/мм2 (МПа). Минимальное напряжение при испытательной нагрузке (Proof Load) — 500 МПа. Относительное удлинение при разрыве — не менее 10–12%.
- Класс 100 (Grade 100 / G100 / V): Изготавливается из микролегированных мелкозернистых сталей повышенной прочности. Предел прочности на разрыв σB ≥ 1000 Н/мм2 (МПа). Применение цепей G100 позволяет снизить калибр цепи и габариты грузовой звездочки на 20–25% при сохранении расчетной грузоподъемности тали.
| Характеристика | Класс 80 (EN 818-7) | Класс 100 (EN 818-7, DAT) |
|---|---|---|
| Разрушающее напряжение | не менее 800 МПа | не менее 1000 МПа |
| Напряжение пробной нагрузки | 500 МПа | 625–650 МПа |
| Предел текучести | не менее 500 МПа | не менее 700 МПа |
| Запас прочности в тали | не менее 5:1 по EN и ISO | не менее 5:1 |
| Относительное удлинение | не менее 10 % | 10–15 % |
| Термообработка | объёмная закалка с высоким отпуском | объёмная закалка плюс поверхностная цементация или нитроцементация |
2. Специфика поверхностной и объемной термообработки
Грузоподъемные цепи для электроталей делятся по стандарту EN 818-7 на две основные группы термообработки:
- Тип T (объемно-закаленные): Твердость сердцевины и поверхности одинакова и составляет около 38–42 HRC (360–400 HV). Обеспечивает высокую вязкость, стойкость к ударным нагрузкам и пластичность. Применяется в ручных талях и низкоскоростных тельферах.
- Тип DAT / DT (с поверхностным упрочнением / цементацией): Звенья подвергаются науглероживанию (цементации) с последующей закалкой. Поверхностный слой толщиной 0.1–0.3 мм имеет твердость не менее 58–62 HRC (650–800 HV), что обеспечивает износостойкость при постоянном трении о звездочку и соседние звенья. При этом вязкая сердцевина (твердость ~35–40 HRC) предотвращает хрупкий излом при пиковых динамических ударах.
Калиброванная vs некалиброванная цепь: допуски и сопряжение с карманами звездочки
Ключевой фактор работоспособности цепного тельфера — кинематическая точность сопряжения цепи с приводным карманным колесом (звездочкой).
Электротали цепные
Весь раздел →Таль цепная электрическая 3,2т 9м Euro-Lift.ru
Таль стационарная 3,0т 6м 380В электрическая цепная REM HHBD-03
Таль стационарная 2,0т 6м 380В электрическая цепная REM HHBD-02
1. Допуски на шаг звена (t) и калибр (d)
Калиброванная цепь изготавливается на автоматических гибочно-сварочных линиях с последующей операцией механической калибровки (вытяжки в штампах под дозированным усилием).
- В калиброванной цепи отклонение шага звена t жестко ограничено полем допуска ± 0.05 ... ± 0.1 мм на одно звено и не более ± 0.25% на измерительном отрезке из 11 звеньев.
- В некалиброванной (строповой или общего назначения) допуск на шаг составляет ± 0.5 ... ± 1.5 мм.
2. Последствия установки некалиброванной цепи в таль
Если в цепную электроталь ошибочно установить некалиброванную цепь (даже соответствующую номинальному калибру 8× 24 или 10× 30):
- Полигональный конфликт шага: Из-за накопленной погрешности шага каждое последующее звено попадает не на дно фрезерованного кармана звездочки, а на его боковой разделительный гребень.
- Изгибные напряжения: Звено испытывает не чистое растяжение, а поперечный консольный изгиб через гребень звездочки. Прочность цепи при этом падает на 60–70%.
- Разрушение приводного узла: Происходит смятие и выкрашивание зубьев чугунной или стальной звездочки, раскалывание направляющих щек (chain guide) и мгновенный клин механизма с обрывом цепи под нагрузкой.
Подобрать оборудование под вашу задачу
Сводная таблица типоразмеров цепей электроталей
В цепных тельферах применяются короткозвенные калиброванные цепи с соотношением шага к диаметру прутка t/d ≈ 2.8 ... 3.1. Ниже приведены технические параметры стандартного размерного ряда цепей G80/G100 для электроталей.
Электротали цепные
Весь раздел →
Таль стационарная 5,0т 24м 380В электрическая цепная TOR HHBD-02
Таль стационарная 5,0т 18м 380В электрическая цепная TOR HHBD-02
Таль стационарная 3,0т 18м 380В электрическая цепная TOR HHBD-03
| Калибр (d × t), мм | Диаметр прутка d, мм | Шаг звена t, мм | Внутренняя ширина b1 мин, мм | Внешняя ширина b2 макс, мм | Испытательная нагрузка (Proof Load), кН | Разрушающая нагрузка (MBL G80), кН | Разрушающая нагрузка (MBL G100), кН | Масса 1 м, кг | Типовая грузоподъемность тали (запасовка 1/1) | Типовая грузоподъемность тали (запасовка 2/1) |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 × 12 | 4.0 ± 0.15 | 12.0 ± 0.15 | 4.8 | 13.6 | 12.6 | 20.1 | 25.1 | 0.35 | 0.25 т (250 кг) | 0.5 т (500 кг) |
| 6.3 × 19 | 6.3 ± 0.20 | 19.0 ± 0.20 | 7.6 | 21.5 | 31.2 | 50.0 | 62.5 | 0.86 | 0.5 т – 1.0 т | 1.0 т – 2.0 т |
| 7.1 × 21 | 7.1 ± 0.20 | 21.0 ± 0.20 | 8.5 | 24.2 | 39.6 | 63.4 | 79.2 | 1.10 | 1.0 т | 2.0 т |
| 8 × 24 | 8.0 ± 0.25 | 24.0 ± 0.25 | 9.6 | 27.5 | 50.3 | 80.4 | 100.5 | 1.40 | 1.0 т – 1.5 т | 2.0 т – 3.0 т |
| 10 × 30 | 10.0 ± 0.30 | 30.0 ± 0.30 | 12.0 | 34.5 | 78.5 | 125.7 | 157.0 | 2.20 | 2.0 т – 2.5 т | 3.2 т – 5.0 т |
| 11.2 × 34 | 11.2 ± 0.35 | 34.0 ± 0.35 | 13.5 | 38.5 | 98.5 | 157.6 | 197.0 | 2.75 | 3.0 т – 3.2 т | 5.0 т – 7.5 т |
| 16 × 45 | 16.0 ± 0.50 | 45.0 ± 0.50 | 19.2 | 54.5 | 201.0 | 321.7 | 402.0 | 5.60 | 5.0 т | 10.0 т |
Регламент и физико-химические основы смазки грузовой цепи
Смазка круглозвенной грузовой цепи — критически важная сервисная процедура, определяющая ресурс всего грузоподъемного механизма.
1. Почему сухая цепь изнашивается в 10–15 раз быстрее
В процессе огибания приводной звездочки и холостого отклоняющего блока сопряженные звенья поворачиваются относительно друг друга на угол до 30–45° под действием полного рабочего натяжения.
- При отсутствии смазочной пленки: Наступает режим сухого граничного трения «металл по металлу». В пятне микроконтакта происходит адгезионный схватывающий износ, микрозадиры и фреттинг-коррозия. Продукты износа (оксиды железа) работают как абразивный порошок, ускоряя истирание прутка в шарнире.
- При наличии масляного клина: Смазочный слой разделяет контактные поверхности, снижая коэффициент трения с 0.35–0.40 до 0.05–0.08 и эффективно отводя тепло, генерируемое при трении.
2. Выбор смазочных материалов
Для смазки цепей тельферов категорически не подходят консистентные пластичные смазки типа Литол-24 или Солидол, а также отработанные моторные масла. Густая смазка не способна проникнуть в зазор между звеньями (зазор менее 0.05 мм под натяжением), собирает на себя производственную пыль и образует абразивную пасту.
Электротали цепные
Весь раздел →
Таль стационарная 3,0т 24м 380В электрическая цепная TOR HHBD-03
Таль стационарная 3,0т 18м 380В электрическая цепная TOR HHBD-01
Таль стационарная 3,0т 24м 380В электрическая цепная TOR HHBD-01
| Тип смазки | Состав и примеры | Где применяют |
|---|---|---|
| Проникающие цепные масла с дисульфидом молибдена (MoS2) | полусинтетические масла низкой вязкости с MoS2 или коллоидным графитом | основной выбор для цеховых талей тяжёлого и среднего режимов (FEM 2m, M5) |
| Высокоадгезионные синтетические спреи | синтетические смазки с полимерами липкости, ISO VG 68–150 | высокоскоростные тали и уличная эксплуатация: не вымываются дождём и не сбрасываются |
| Сухие антифрикционные покрытия (dry lube) | тефлоновые суспензии (PTFE) и сухой графит в летучем растворителе | запылённые цеха: цементные, мукомольные, деревообрабатывающие, литейные |
| Пищевые масла с допуском NSF H1 | белые минеральные масла и синтетика без запаха | пищевая, фармацевтическая и чистая промышленность |
3. Технологический регламент очистки и смазки
- Очистка (перед каждым циклом смазки): Цепь полностью очищается от старой закоксованной смазки, грязи и стружки с помощью ветоши и нейтрального промывочного сольвента (керосин, обезжириватель на углеводородной основе). Использование щелочных растворов или кислот запрещено во избежание водородного охрупчивания высокопрочной стали G80/G100.
- Нанесение: Смазка наносится на разгруженную цепь в местах сопряжения (дугах) звеньев, а также на участки контакта со звездочкой. При использовании аэрозолей баллон удерживают на расстоянии 10–15 см, добиваясь затекания состава в шарнир.
- Периодичность:
- Тяжелый режим (3 смены, металлобазы, литейка): еженедельно.
- Средний режим (1–2 смены, сборочные цеха): 1 раз в 2 недели.
- Легкий режим / периодическое использование: 1 раз в месяц.
Методика инструментального контроля и нормы браковки цепи
Контроль технического состояния грузовой цепи выполняется в соответствии с «Правилами обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов» Республики Казахстан и требованиями стандарта EN 818-7 / ISO 7592.
Критерий 1: Удлинение шага звеньев (пластическая деформация и износ шарниров)
Удлинение цепи происходит по двум причинам: пластическая вытяжка звена при перегрузке и механический износ металла в дугах звеньев. Замеры производятся штангенциркулем с ценой деления не более 0.05 мм.
- Замер шага отдельного звена (t):
- Измеряется внутренний шаг наиболее изношенного или деформированного звена.
- Норма браковки: Увеличение внутреннего шага отдельного звена более чем на 3.0% от номинального значения (tизм > 1.03 · tном).
- Замер суммарного шага расчетного отрезка (L):
- Для исключения локальной погрешности измеряется длина отрезка из 5, 9 или 11 звеньев (n звеньев).
- Номинальная внутренняя длина отрезка из n звеньев рассчитывается по формуле:
Lном = n · tном + 2 · dном (при замере по внешним кромкам) lном = (n - 2) · tном + 2 · dном (в зависимости от схемы замера)
Электротали цепные
Весь раздел →
Таль стационарная 2,0т 18м 380В электрическая цепная TOR HHBD-02
Таль стационарная 2,0т 24м 380В электрическая цепная TOR HHBD-02
Таль стационарная 2,0т 18м 380В электрическая цепная TOR HHBD-01
- Норма браковки: Удлинение отрезка из 5–11 звеньев сверх значения из инструкции изготовителя цепи.
| Калибр d × t, мм | Номинальный шаг t, мм | Предельный шаг звена (+3 %), мм | Предельная длина 11 звеньев (+2 %), мм |
|---|---|---|---|
| 4 × 12 | 12,00 | 12,36 | 134,64 |
| 6,3 × 19 | 19,00 | 19,57 | 213,18 |
| 7,1 × 21 | 21,00 | 21,63 | 235,62 |
| 8 × 24 | 24,00 | 24,72 | 269,28 |
| 10 × 30 | 30,00 | 30,90 | 336,60 |
| 11,2 × 34 | 34,00 | 35,02 | 381,48 |
| 16 × 45 | 45,00 | 46,35 | 504,90 |
Критерий 2: Уменьшение среднего диаметра прутка (dm)
Износ прутка возникает в зоне контакта с соседним звеном (внутренний износ дуги) и при трении о направляющие щеки корпуса тали.
- Замер диаметра выполняют микрометром или штангенциркулем в двух взаимно перпендикулярных направлениях (d1 и d2) в наиболее тонкой части звена.
- Вычисляется средний фактический диаметр:
d_m = (d_1 + d_2) / 2
- Норма браковки: Цепь подлежит немедленной замене, если средний диаметр прутка уменьшился более чем на 10% от номинального значения:
d_m ≤ 0.90 · dном
Электротали цепные
Весь раздел →
Таль стационарная 2,0т 24м 380В электрическая цепная TOR HHBD-01
Таль стационарная 1,0т 18м 380В электрическая цепная TOR HHBD-01
Таль стационарная 1,0т 24м 380В электрическая цепная TOR HHBD-01
Критерий 3: Дефекты структуры и геометрии металла
Цепь бракуется и изымается из эксплуатации независимо от степени износа при обнаружении хотя бы одного из следующих дефектов:
- Трещины, микротрещины или надрывы в любой части звена (включая зону контактной стыковой сварки).
- Наличие сварочных брызг, следов оплавления электродугой или прикосновения сварочного электрода (в зоне прижога образуется закалочная микроструктура с высокой концентрацией остаточных напряжений).
- Механические забоины, глубокие риски, задиры и вмятины глубиной более 5% от диаметра прутка.
- Скручивание (пропеллерность) звеньев, изгиб прямых участков прутка.
- Цвета побежалости, свидетельствующие о температурном перегреве цепи свыше 250–300°C (отпуск термообработанной стали с падением прочности).
- Глубокая язвенная коррозия, уменьшающая площадь поперечного сечения звена.
Пошаговый алгоритм замены цепи методом протяжки (без разборки тали)
Замена цепи электротельфера методом протяжки позволяет смонтировать новый тяговый орган без демонтажа редуктора, двигателя и направляющих щек привода.
Тельфер вращают на малой скорости: новая цепь заходит на звёздочку сама, ориентация звеньев сохраняется, и перекрутить ветвь при такой замене невозможно.
Электротали цепные
Весь раздел →
Таль стационарная 0,5т 24м 380В электрическая цепная TOR HHBD-01
Таль стационарная 0,5т 18м 380В электрическая цепная TOR HHBD-01
Таль стационарная 5,0т 6м 380В электрическая цепная TOR HHBD-02
Шаг 1: Подготовительные работы и безопасность
- Опустить крюковую подвеску в крайнее нижнее положение, разгрузить цепь, уложив крюк на технологическую подставку.
- Обесточить тельфер вводным рубильником, вывесить предупредительный плакат «Не включать — работают люди».
- Демонтировать крюковую подвеску со старой цепи.
- Снять концевой упор (буферный стопор) со свободного ненагруженного конца цепи в цепном контейнере.
Шаг 2: Формирование монтажной связки
- Подготовить технологическое соединительное звено. Допускается использование отрезка мягкой стальной отожженной проволоки диаметром 2–3 мм (сложенной в 2–3 витка) или технологического звена старой цепи с вырезанным пазом (болгаркой вырезается сегмент дуги шириной d + 1 мм).
- Соединить ненагруженный конец старой цепи с первым звеном новой цепи так, чтобы связка свободно проходила через зазор направляющих щек (chain guide) без утолщений.
Шаг 3: Протяжка цепи через звездочку
- Подать оперативное напряжение на пульт управления тали.
- Включить привод подъема на минимальной скорости (или кратковременными толчковыми нажатиями кнопки «Вниз»/«Вверх» в зависимости от того, с какой стороны заводится новая цепь).
- Следить за тем, чтобы новая цепь подавалась из бухты свободно, без перекручивания (пропеллера).
- Протянуть новую цепь через направляющие каналы и карманы ведущей звездочки до полного выхода из корпуса тали.
- Удалить монтажное соединительное звено и отсоединить старую цепь.
Шаг 4: Фиксация концов и монтаж подвески
- Закрепить глухой конец цепи (dead end) к корпусу тали с установкой штатного пальца, фиксирующей шпонки и резинового демпфера.
- На свободном конце цепи (сбегающем в контейнер) обязательно смонтировать механический концевой упор (limit stop). Упор исключает выскальзывание цепи из направляющих при отказе концевого выключателя.
- Пропустить цепь через блок крюковой подвески (для полиспастных схем 2/1). Убедиться, что звенья ориентированы в одной плоскости и цепь не имеет пространственного перекрута на 180° или 360°.
- Смонтировать крюковую подвеску.
Шаг 5: Регулировка концевых выключателей и испытания
- Настроить кулачки концевого выключателя крайнего верхнего и нижнего положений крюка. При срабатывании верхнего концевика между телом крюковой подвески и корпусом тали должен оставаться страховочный зазор не менее 50–100 мм.
- Обильно смазать новую цепь трансмиссионным цепным маслом по всей длине.
- Выполнить испытания без груза (2–3 полных цикла подъема/опускания на полную высоту).
- Провести статическое (груз 1.25 Qном) и динамическое (груз 1.1 Qном) испытание тельфера с оформлением акта технического освидетельствования.
Цепные контейнеры (мешки/короба) и требования к их обслуживанию
Цепной контейнер предотвращает падение свободной ветви цепи в рабочую зону и защищает оператора от травм при опускании груза.
| Контейнер для цепи | Конструкция | Под какую длину цепи |
|---|---|---|
| Текстильный армированный | кронштейн и мешок из плотного брезента или кордуры; лёгкий | до 12–15 м |
| Жёсткий стальной короб | жёсткая рама, сталь 1,5 мм, дренаж; стоек к искрам | 15–30 м и больше |
1. Выбор типа контейнера
- Текстильные (брезентовые, нейлоновые, кордуровые): Оснащаются стальной рамкой оголовка. Применяются на высотах подъема до 6–12 м. Отличаются минимальной массой, не создают шума при укладке звеньев.
- Пластиковые жесткие (ABS/полиэтилен высокой плотности): Долговечны, устойчивы к маслу, подходят для высот подъема до 15 м.
- Стальные сварные короба: Обязательны для высот подъема свыше 15–20 м (большой вес свободно лежащей цепи), а также для литейных цехов, участков термообработки и зон резки металла, где горячие брызги и окалина прожигают синтетическую ткань.
2. Регламент ухода за контейнером
- Соответствие емкости: Запрещается устанавливать цепь большей длины без замены контейнера. При переполнении мешка входящие звенья выдавливаются наружу, попадают под вращающуюся звездочку или вызывают заклинивание привода.
- Очистка от масляного шлама: В процессе работы излишки цепного масла стекают на дно контейнера, смешиваясь с цеховой пылью и частицами износа. Не реже одного раза в квартал контейнер снимают, очищают от гряземасляного осадка и проверяют целостность дренажных отверстий.
- Контроль подвеса: Проверяется затяжка болтовых соединений кронштейна крепления контейнера к корпусу тали. Обрыв мешка с многометровой цепью массой 20–50 кг представляет угрозу для персонала подкрановой зоны.
