Ручные цепные тали 5 тонн

Ручная таль на 5 тонн — шестерённый цепной механизм для подъёма тяжёлых грузов массой до 5 т усилием оператора, без электропитания. Главное различие внутри группы лежит в высоте подъёма и исполнении звеньев: от 3 до 18 м, с гальваническим покрытием или без него. Грузоподъёмность 5 т составляет верхнюю границу ГОСТ 28408-89 для ручных шестерённых талей; тали на 10, 15 и 20 т этим стандартом не охвачены.

Конструкция ручной шестерённой тали на 5 т

Цепной механизм работает так: оператор тянет тяговую цепь, тяговое колесо вращает шестерённую передачу, и грузовая цепь поднимает крюк. Передача снижает усилие оператора, поэтому таль поднимает груз медленно и плавно. Простота конструкции означает, что двигателя и электрики в ней нет, и осмотр сводится к крюку, цепям, передаче и тормозу. Груз на весу удерживает автоматический грузоупорный тормоз: он срабатывает сам, когда оператор перестаёт тянуть. Тип механизма в группе один, шестерённый: конструкция рычажных талей с рычагом здесь не представлена.

Механизм подъёма с ручным приводом снабжается автоматически действующим грузоупорным тормозом (п. 209 Правил обеспечения промышленной безопасности при эксплуатации грузоподъёмных механизмов, приказ № 359).

Таль устроена так, что цепь не спадает и не заклинивает (п. 166 тех же Правил).

Грузоподъёмность 5 т по ГОСТ 28408-89

Стандарт «Тали ручные и кошки» охватывает ручные шестерённые стационарные тали грузоподъёмностью от 0,5 до 5,0 т. Изделие с грузоподъёмностью 5 т замыкает этот ряд и относится к грузоподъёмному оборудованию. ГОСТ 28408-89 не распространяется на тали для:

• эксплуатации в радиоактивных, взрыво- и пожароопасных средах;
• подъёма и перемещения людей;
• подъёма взрывчатых и ядовитых веществ;
• перемещения жидкого и раскалённого металла.

Высоты подъёма тали на 5 т: от 3 до 18 м

Высота подъёма — путь крюка от нижнего положения до верхнего. К нему добавляют запас на строповку (закрепление груза на крюке), и по этой сумме выбирают длину грузовой цепи.

Основные характеристики ручных талей: обозначение модели

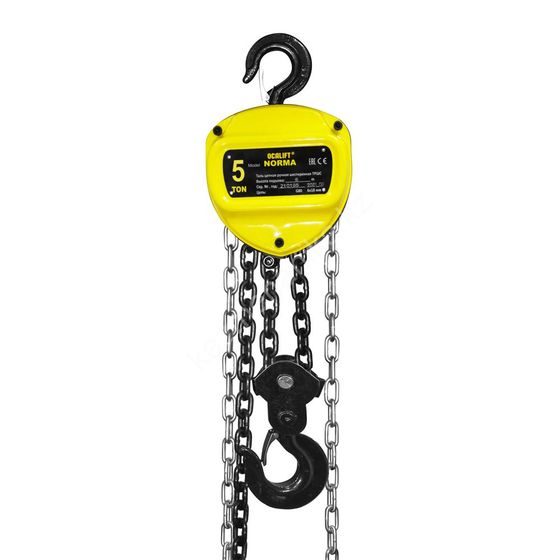

Основные характеристики закодированы в названии, например «Таль ручная цепная NORMA ТРШ 5т 6м».

Использование ручных талей на 5 т: станки, прессы, ремонт

Механизм грузоподъёмностью 5 т применяют, чтобы поднимать тяжёлые грузы при установке станков и прессов, в ремонтных работах со снятием тяжёлых узлов, на площадках без электричества и в ограниченных пространствах. Таль можно подвесить к балке, ферме или треноге; для перемещения груза вдоль балки цепную таль крепят на тележку, её подбирают под ту же нагрузку. При частых подъёмах в смену ручной привод утомляет оператора, и тогда рассматривают электрическую таль. Износостойкость звеньев определяет материал, а гальваническое покрытие защищает их от коррозии во влажном воздухе. Преимущества ручных талей: независимость от электросети, плавный ход и простота ухода.

Осмотр тали на 5 тонн перед подъёмом груза

Надёжная работа конструкции зависит от осмотра перед каждым подъёмом. Монтаж на высоте поручают квалифицированному персоналу. Строповку выполняют обученные стропальщики, допуск которых оформляется приказом (п. 90 и п. 93 Правил № 359). Порядок осмотра:

1. Сопоставьте вес груза со стропами с грузоподъёмностью 5 т и уточните у ответственного за надзор, рассчитана ли несущая конструкция подвеса на эту нагрузку.
2. Проверьте крюк: замок закрывается, трещин и надрывов нет, зев не изношен. Нормы браковки указаны в инструкции изготовителя.
3. Обратите внимание на тяговую и грузовую цепи: звенья без видимой деформации и коррозии, перекручивания нет. Нормы браковки звеньев указаны в руководстве по эксплуатации.
4. Застропите груз и приподнимите на высоту не более 200–300 мм (п. 434): проверьте строповку и действие тормоза.
5. Прикладывайте усилие плавно, без рывков. Оттягивание груза во время подъёма запрещает п. 435 Правил.

Параметры заказа ручной цепной тали на 5 т

В описании товара серия и высота подъёма указаны в названии модели. При заказе называют:

• высоту подъёма в метрах;
• тип механизма и серию по обозначению;
• покрытие звеньев: гальваническое или без него;
• способ крепления: стационарно или на тележке;
• нужные документы: паспорт изделия и руководство по эксплуатации.
