Ручные цепные тали 20 тонн

Ручная таль 20 тонн поднимает груз цепью, подключение к электросети ей не требуется. Усилие прикладывают к тяговой ветви (свободной части цепной петли), зубчатая передача превращает его в вертикальный подъём большой массы.

Привод тали на 20 т: цепной и рычажный

Рычажная конструкция дана для сравнения: её выбирают при малой нагрузке и в ограниченном пространстве.

Расшифровка названия ТРШ 20т 6м

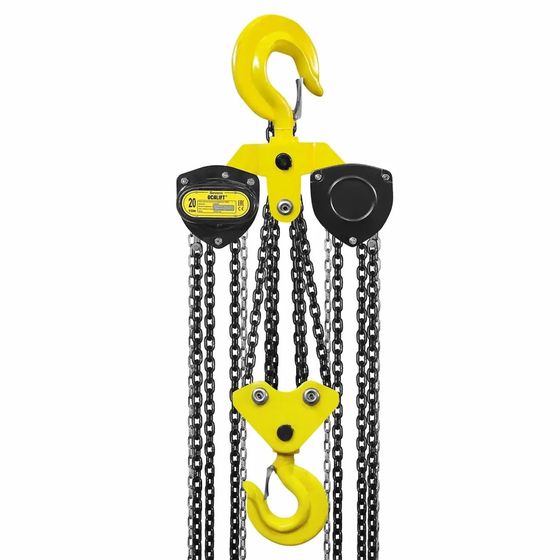

В названии SEVERE ТРШ 20т 6м буквы ТРШ означают ручную шестерённую таль, «20т» даёт грузоподъёмность, «6м» высоту подъёма груза.

Высота подъёма и длина силовой цепи

Высота подъёма (ход) — расстояние от нижнего положения крюка до верхнего. Грузовая цепь длиннее этого расстояния, поэтому при выборе уточняют обе величины. Модели ТРШ выпускаются на 3, 6, 9 и 12 м.

Порядок подбора:

1. Измерьте расстояние от балки до пола или площадки.
2. Вычтите размер груза вместе со стропами и размер самой тали по паспорту.
3. Сравните остаток с числом «м» в названии.

Подвес и опора для тали на 20 т

Для моделей группы указан стационарный подвес: механизм подвешен на несущую конструкцию, подъём идёт только по вертикали. Для перемещения грузов вдоль пролёта нужна тележка, то есть передвижной вариант. При заказе называют профиль опоры (например двутавровый), её габариты и расчётную прочность. Расчёт опоры выполняет специалист.

Грузоподъёмность 20 т и нормативы

ГОСТ 28408-89 описывает ручные шестерённые стационарные тали грузоподъёмностью от 0,5 до 5,0 т. На 20 т этот стандарт не распространяется, поэтому параметры определяют по паспорту и руководству по эксплуатации.

Механизм подъёма с ручным приводом снабжается автоматически действующим грузоупорным тормозом (п. 209 Правил обеспечения промышленной безопасности при эксплуатации грузоподъёмных механизмов, приказ № 359). Ручные тали в перечне Правил прямо не названы.

Применение тали на 20 т

Такие механизмы используют при строительных и монтажных работах, в ремонтных мастерских, при замене станков.

Осмотр перед работой

1. Осмотрите цепь: звенья без трещин и деформации.
2. Осмотрите перед применением крюк, строп, захват и другие грузозахватные приспособления (п. 110 Правил № 359).
3. Убедитесь, что петля висит свободно, а её нижняя часть находится около 500 мм от поверхности, на которой стоит работник (п. 168 Правил № 359).

Груз приподнимают не более чем на 200–300 мм и проверяют строповку (крепление груза) и тормоз (п. 434 Правил № 359). Опускают плавно.

Заказ тали ТРШ на 20 т

Для комплектации укажите:

• ход крюка (3, 6, 9 или 12 м);
• вид подвеса и профиль опоры;
• режим работы и среду.
