Ручные цепные тали 3 тонны

Таль ручная 3 тонны поднимает груз массой до 3 т усилием оператора и работает без электропитания. Её применяют для подъёма и перемещения тяжёлых грузов при монтаже, ремонте и смене оснастки. Внутри группы изделия различаются приводом: рычажная управляется рукоятью, шестерённая тяговой цепью.

Основные характеристики: рычажный и шестерённый привод

Для 3 т выпускают рычажные и шестерённые тали. У обеих есть крюк и звенья грузовой цепи, а усилие создаётся по-разному. Общие правила выбора собраны на странице «Ручные цепные тали по грузоподъёмности».

Рычажную модель закрепляют в любом положении, поэтому её выбирают для монтажных и такелажных работ. Шестерённая подвешивается стационарно. Рычаг (рукоять) приводит механизм в движение, а переключатель на корпусе задаёт направление: вверх, вниз или свободный ход (механизм отключён от груза).

Обозначения моделей на 3 т: Hitch, TOR и OCALIFT

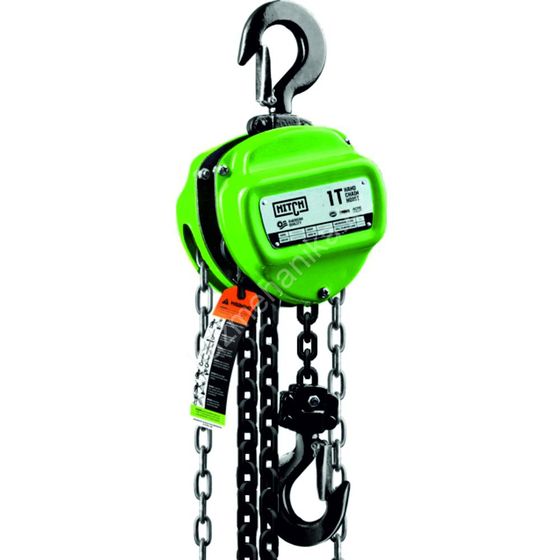

В названиях позиций высота и особенности указаны прямо. У Hitch в каталоге встречаются такие обозначения.

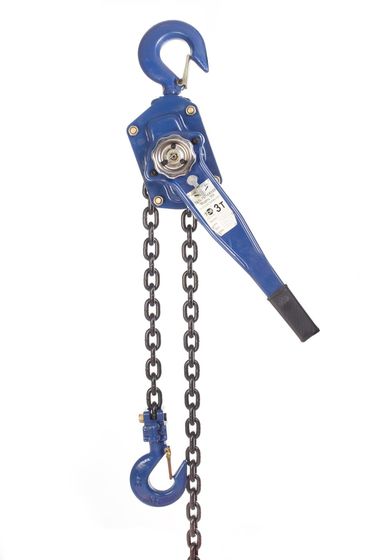

Рычажные модели TOR выпускаются с обозначением ТРР, встречаются, например, высоты 1,5; 6; 9; 12 и 20 м. Исполнение BASE базовое, PRO усиленное, а серии T и K указаны в названиях моделей TOR. Модель CLEVER (бренд OCALIFT) с высотой 4,5 м имеет стационарный подвес. Различия исполнений и серий читают в паспорте модели.

Высота хода крюка при грузоподъёмности 3 т

Чем больше высота хода крюка, тем длиннее цепь. Высота подъёма бывает 1,5; 3; 4,5; 6; 9; 12; 18 и 20 м.

У шестерённой модели вместе с высотой растёт и тяговая цепь. Правила обеспечения промышленной безопасности при эксплуатации грузоподъёмных механизмов (приказ № 359, п. 168) задают её длину так, чтобы нижняя часть находилась на высоте около 500 мм от поверхности, где стоит работник.

ГОСТ 28408-89 и рабочие среды

ГОСТ 28408-89 распространяется на ручные шестерённые стационарные тали грузоподъёмностью от 0,5 до 5,0 т. Грузоподъёмность 3 т входит в этот диапазон. Диапазон относится к шестерённым талям; для рычажных стандарт грузоподъёмность не называет.

Стандарт исключает из области применения тали для радиоактивных, взрыво- и пожароопасных сред, для подъёма и перемещения людей, взрывчатых и ядовитых веществ, жидкого и раскалённого металла.

Для меньших нагрузок есть группы от «Ручные цепные тали 100 кг» до «Ручные цепные тали 2 тонны», для больших от «Ручные цепные тали 5 тонн» до «Ручные цепные тали 20 тонн».

Применение тали на 3 т

Ручной привод выбирают, когда груз поднимают нечасто, а подводить сеть нет смысла. Оно обходится без электропитания, его переносят к месту монтажа вручную, скорость хода задаёт оператор. Типовые задачи:

• монтаж и демонтаж станков, прессов и узлов оборудования;
• ремонт в цехе, мастерской и ангаре, где оборудование снимают с опоры;
• работа на площадке без электрической сети;
• редкие циклы с долгим простоем между операциями.

При работе в несколько смен выбирают электрическую модель: ручной привод утомляет оператора.

Осмотр перед использованием

Подвешивание тали на высоте, строповку и работы под нагрузкой выполняет обученный персонал; для строповки назначают стропальщиков, обученных по профессии (пп. 90, 93, 104 Правил № 359). Перед началом изделие проверяют по порядку:

1. Осматривают корпус, крюки, звенья. При трещинах, надрывах или износе зева крюка (раскрытия для стропа) более 10% первоначальной высоты сечения (приложение 18 Правил № 359) изделие снимают с работы.
2. Проверяют предохранительный замок на крюке, если он есть: замок не даёт стропу самопроизвольно спасть. Пункт 183 Правил № 359 требует такой замок для крюков кранов и электрических талей; для ручной тали наличие замка уточняют в паспорте модели.
3. Приподнимают груз на высоту не более 200–300 мм и выдерживают: так проверяют строповку и тормоз (п. 434).
4. Только после этого поднимают груз на рабочую высоту.

Работа при неисправных тормозах не допускается (п. 435 Правил № 359). Ручной механизм снабжён автоматически действующим грузоупорным тормозом (п. 209), который удерживает груз в поднятом положении.

Данные для заказа ручной цепной тали

Для подбора называют следующие данные:

1. Массу самого тяжёлого груза вместе со стропами.
2. Высоту хода крюка из ряда 1,5; 3; 4,5; 6; 9; 12; 18 или 20 м.
3. Привод: рычажный или шестерённый.
4. Способ крепления: стационарно, на тележке или на монорельсе.
5. Исполнение BASE или PRO, если оно указано в названии.

К изделию прилагаются паспорт и руководство по эксплуатации, комплект согласуется до отгрузки.
