Грузоподъемная траверса — это жесткое промежуточное съемное грузозахватное приспособление (СГЗП), воспринимающее изгибающие, сжимающие или растягивающие нагрузки при подъеме крупногабаритных, длинномерных или восприимчивых к сжатию грузов. В отличие от гибких стропов, траверса является полноценной металлоконструкцией индивидуального или мелкосерийного изготовления.
На промышленных объектах Республики Казахстан ввод в эксплуатацию, периодический контроль и освидетельствование траверс строго регламентируются Законом РК «О гражданской защите» № 188-V, «Правилами обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов» (Приказ Министра по инвестициям и развитию РК № 359), техническим регламентом ТР ТС 010/2011 «О безопасности машин и оборудования» и отраслевыми стандартами (РД 10-33-93, РД 36-62-91, ГОСТ 33715-2015, ГОСТ 31581-2012).
Любая траверса, находящаяся на производственной площадке, складе или строительном объекте, обязана иметь два юридически и технически неразрывных элемента:
- Индивидуальный паспорт изделия (с расчётной запиской, сборочными чертежами и протоколом приемочных испытаний).
- Металлическую маркировочную табличку (шильдик / клеймо), жестко приваренную или заклепанную на видном месте балки.
| Этап жизненного цикла | Что делают |
|---|---|
| 1. Расчёт и проектирование | прочность σ ≤ [σ] с запасом k ≥ 2,0…3,0; жёсткость — прогиб не более L/500; сталь 09Г2С-12 с ударной вязкостью KCU при −40 °C |
| 2. Производство и сварка | полуавтомат в смеси Ar + CO₂ либо электроды УОНИ 13/55; визуально-измерительный контроль всех швов; ультразвуковой контроль стыковых и проушинных швов — 100 % |
| 3. Заводские испытания | статическое нагружение 1,25 × Qном с выдержкой 10 минут; проверка, что остаточных деформаций нет; акт испытаний и клеймение таблички |
| 4. Эксплуатация и контроль | осмотр лицом ИТР каждый месяц с записью в журнал СГЗП; испытание нагрузкой 1,25 после изготовления и после ремонта |
1. Нормативная база: требования Приказа Министра по инвестициям и развитию РК № 359 к траверсам
Согласно требованиям промышленной безопасности Республики Казахстан, изготовление СГЗП должно выполняться по технологическим картам и проектно-конструкторской документации специализированными предприятиями, обладающими необходимой производственной базой, квалифицированным персоналом (аттестованными сварщиками НАКС/РК) и поверенным испытательным оборудованием.
Основные положения нормативов РК:
- Запрет кустарного изготовления: Запрещается эксплуатация траверс, сваренных силами монтажных бригад «по месту» из случайного металлопроката (швеллеров, двутавров б/у) без конструкторского расчета, согласованных чертежей и паспорта завода-изготовителя.
- Обязательная комплектность: Каждая изготовленная траверса должна сопровождаться паспортом, инструкцией по безопасной эксплуатации и паспортами/сертификатами на все навесные элементы (стропы, звенья, скобы, крюки).
- Неразборная идентификация: На металлоконструкции траверсы крепится бирка или клеймится маркировка. При отсутствии паспорта или нечитаемой бирке эксплуатация траверсы запрещается государственными инспекторами ЧС РК.
2. Структура и обязательный состав паспорта траверсы
Паспорт грузоподъемной траверсы — это официальный юридический и технический документ, подтверждающий соответствие изделия требованиям безопасности. Паспорт оформляется по форме, утвержденной отраслевыми стандартами (ГОСТ 33715-2015, РД 10-33-93).
Что входит в паспорт траверсы:
- общие сведения — наименование, тип, заводской номер, изготовитель;
- основные технические параметры и характеристики;
- комплектность поставки: навесные стропы, такелаж;
- спецификация материалов и покупных изделий;
- сведения о сварных соединениях и контроле качества (УЗК);
- свидетельство о приёмке и результаты испытаний нагрузкой 1,25 · Q;
- гарантийные обязательства завода-изготовителя.
Приложения:
- А — сборочный чертёж с габаритно-присоединительными размерами;
- Б — расчётная записка на прочность и прогиб;
- В — журнал учёта технического обслуживания и осмотров.
Технические параметры, фиксируемые в паспорте:
- Номинальная грузоподъемность (Qном или WLL): в тоннах или килограммах (например, 10.0 т, 25.0 т).
- Собственная масса траверсы (Tare Weight, Gтр): масса металлоконструкции с учетом всего навесного такелажа. Учитывается крановщиком при расчете общей нагрузки на крюк крана (Qобщ = Qном + Gтр).
- Габаритные размеры: длина между крайними точками подвеса (L), строительная высота траверсы (Hстр), ширина.
- Тип подвеса к крану: центральная проушина, пальцевой упор или двухветвевой подвес «штаны» через звено типа NRL/РТ.
- Количество и тип нижних точек подвеса груза: проушины под скобы, поворотные крюки, переставные ползуны, автоматические захваты.
- Климатическое исполнение: по ГОСТ 15150-69 — исполнение У1 или ХЛ1 (для регионов Казахстана с диапазоном температур от -40°C до +40°C).
Подобрать оборудование под вашу задачу
3. Расчётная записка: формулы прочности и жесткости
Расчет траверсы выполняется по методикам сопротивления материалов и норм проектирования стальных строительных конструкций (СП РК / СНиП II-23-81*).
1. Расчет на статическую прочность при изгибе
Максимальный изгибающий момент M_max для линейной траверсы с центральным подвесом и двумя точками крепления груза на вылете a = L/2:
M_max = (Qрасч × L) / 4
где:
- Qрасч = Qном × γ_f × kд;
- γ_f = 1.25 — коэффициент надежности по нагрузке;
- kд = 1.15...1.25 — коэффициент динамичности при подъеме груза краном.
Расчетное нормальное напряжение в опасном сечении балки:
σ = M_max / W_x ≤ [σ]
где:
- W_x — момент сопротивления поперечного сечения балки (двутавра, двух швеллеров в коробку или профильной трубы), см³;
- [σ] = R_y / γ_m — допускаемое напряжение стали;
- R_y — предел текучести стали (R_y = 345 МПа для стали 09Г2С-12);
- γ_m = 1.05...1.10 — коэффициент надежности по материалу.
Коэффициент запаса прочности металлоконструкции траверсы: По требованиям ГОСТ 33715-2015 коэффициент запаса прочности траверсы по пределу текучести должен составлять не менее k ≥ 1.5, а по пределу прочности (временному сопротивлению разрыву) — не менее k ≥ 2.0...3.0 для металлоконструкций и k ≥ 4.0...5.0 для проушин и пальцев.
2. Расчет на жесткость (предельный прогиб)
Траверса не должна иметь чрезмерных деформаций, приводящих к перекосу точек подвеса груза. Предельный прогиб балки f под действием номинальной нагрузки не должен превышать:
f ≤ L / 500
Формула прогиба для двух симметричных сосредоточенных сил или центрального подвеса:
f = (P × L³) / (48 × E × I_x) ≤ [f]
где:
- E = 2.06 × 10⁵ МПа — модуль упругости стали;
- I_x — осевой момент инерции сечения балки, см⁴.
4. Спецификация материалов и сварные швы: требования для климата РК
Резко континентальный климат Казахстана (зимние морозы до -40°C в Астане, Караганде, Павлодаре, ВКО и летняя жара до +40°C в Шымкенте, Атырау, Мангистау) предъявляет критические требования к хладостойкости конструкционных сталей.
| Элемент траверсы | Материал и исполнение |
|---|---|
| Несущая балка | сталь 09Г2С-12 или 09Г2С-15 по ГОСТ 19281-2014, класс С345 |
| Проушины и силовые косынки | листовой прокат 09Г2С толщиной 16–50 мм |
| Пальцы и шарнирные оси | сталь 40Х по ГОСТ 4543-2016 с термообработкой |
| Сварочные материалы | проволока Св-08Г2С, электроды УОНИ 13/55 (тип Э50А) — ударная вязкость при −40 °C |
| Защитное покрытие | эпоксидный или полиуретановый грунт плюс износостойкая эмаль RAL 1003/1028 с чёрно-жёлтой зеброй |
Требования к контролю сварных соединений:
- Визуально-измерительный контроль (ВИК 100%): Все швы проверяются на отсутствие подрезов, наплывов, пор, кратеров и непроваров.
- Ультразвуковой контроль (УЗК 100%): Все стыковые швы несущего пояса балки и тавровые соединения грузовых проушин подлежат обязательному УЗК по ГОСТ Р 55724-2013 с оформлением дефектоскопического заключения.
5. Чертежи траверсы: обязательные проекции и сечения
В сборочном чертеже, прилагаемом к паспорту, отображаются:
- Главный вид (продольный разрез): Расстановка силовых ребер жесткости, узлы приварки верхних и нижних проушин, схема расположения балластных элементов или поворотной фурнитуры.
- Поперечные сечения балки: Толщины полок и стенок профиля, катеты сварных швов (k_f), форма разделки кромок.
- Деталировка проушин: Радиусы скруглений, диаметры отверстий под пальцы и скобы, допуски на соосность отверстий.
- Спецификация сборочных единиц: Полный перечень деталей с указанием позиций, ГОСТов на прокат, марок сталей и массы каждой детали.
6. Заводские испытания 1.25 × Qном и клеймение
Перед передачей заказчику каждая траверса проходит приемо-сдаточные статические испытания на специализированном гидравлическом стенде завода.
Порядок проведения испытаний:
- Траверсу подвешивают на стенд и прикладывают статическую нагрузку Pисп = 1.25 × Qном.
- Нагрузка выдерживается в течение 10 минут.
- После снятия нагрузки проводят визуальный осмотр сварных швов и замеряют остаточный прогиб балки fост. Остаточная деформация должна быть равна 0.
- При успешном прохождении испытаний на металлоконструкцию наносится несмываемое клеймо и крепится маркировочная табличка.
┌────────────────────────────────────────────────────────────────────────┐ │ ОБРАЗЕЦ ШИЛЬДИКА (МАРКИРОВОЧНОЙ ТАБЛИЧКИ) │ ├────────────────────────────────────────────────────────────────────────┤ │ ИП «КАЗМЕХАНИКА» www.telfery.kz │ │ ТРАВЕРСА ЛИНЕЙНАЯ ТИП: ТЛЦ-15.0/6.0 │ │ Заводской номер: № 0482 │ │ Грузоподъемность (WLL): 15.0 тонн │ │ Собственная масса (Tare): 480 кг │ │ Дата испытания (1.25 Qном): 09.2026 │ │ Стандарт: ГОСТ 33715-2015 / ТР ТС 010/2011 │ │ Сделано в Казахстане │ └────────────────────────────────────────────────────────────────────────┘
7. Эксплуатационный регламент и браковка траверс по ПБ РК
Согласно Приказу Министра по инвестициям и развитию РК № 359, эксплуатирующая организация обязана вести строгий учет и периодический контроль траверс:
- Каждый месяц: Осмотр траверс лицом, ответственным за безопасное производство работ кранами (ИТР), с внесением записи в «Журнал учета и осмотра СГЗП и тары».
- Перед каждым применением: Визуальный осмотр стропальщиком и крановщиком.
Таблица 1. Браковочные показатели грузоподъёмных траверс
| Узел / Элемент | Контролируемый параметр | Браковочный критерий (немедленное изъятие) |
|---|---|---|
| Маркировка | Наличие шильдика и читаемость | Отсутствие таблички, повреждение данных о WLL и зав. номере |
| Несущая балка | Геометрия профиля | Остаточный прогиб балки fост > L / 1000, скручивание, вмятины |
| Сварные швы | Целостность шва | Любые трещины по основному металлу или околошовной зоне |
| Проушины | Диаметр и тело проушины | Износ отверстия > 5% от первоначального d, трещины, вытяжка |
| Пальцы и оси | Износ и геометрия | Износ по диаметру > 3%, остаточный изгиб пальца |
| Навесной такелаж | Крюки, скобы, звенья | Износ зева крюка > 10%, отсутствие предохранительных замков |
8. Проектирование и поставка траверс от ИП «Казмеханика»
ИП «Казмеханика» (telfery.kz) выполняет проектирование, прочностные расчеты и изготовление сертифицированных грузоподъемных траверс любой сложности для промышленных, металлургических, строительных и нефтегазовых предприятий Казахстана:
- Линейные траверсы (с центральной проушиной, с двухточечным подвесом, с переставными звеньями).

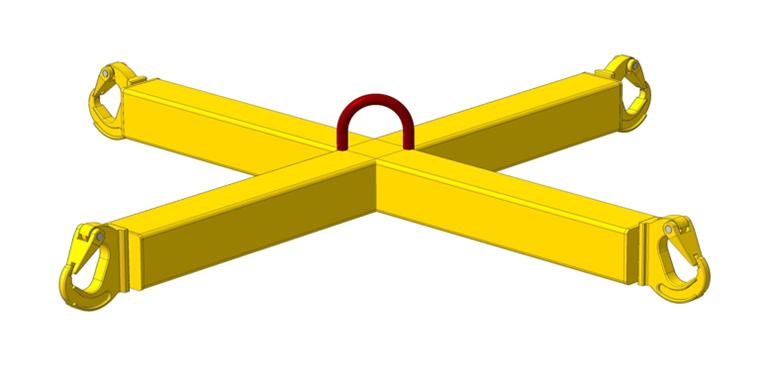

- Пространственные траверсы (Н-образные, Т-образные, рамные) для крупногабаритного оборудования, трансформаторов, контейнеров и модульных блоков.
- Траверсы-спредеры для работы в стесненных условиях по строительной высоте.
- Специальные траверсы: с поворотными механизмами, регулируемым центром тяжести, автоматическими захватами для биг-бэгов, труб и рельсов.
Все изделия поставляются с полным пакетом технической документации: индивидуальным паспортом по ГОСТ 33715-2015, расчетом на прочность, актом испытаний с нагрузкой 1.25 × Qном, дефектоскопическим заключением УЗК швов и сертификатом соответствия ТР ТС 010/2011. Доставка осуществляется во все регионы РК (Алматы, Астана, Шымкент, Караганда, Актобе, Атырау, Павлодар, Усть-Каменогорск).
