Перевод электрического тельфера, тали или опорной/подвесной кран-балки с подвесного проводного пульта на промышленное радиоуправление — одна из самых быстроокупаемых модернизаций грузоподъемного оборудования. На промышленных объектах, металлобазах, складах и строительных площадках Казахстана кабельные пульты регулярно выходят из строя из-за перетирания токоподводящего кабеля, обрыва стального тросика разгрузки натяжения или механических ударов о складируемые металлоконструкции.

Установка комплекта радиоуправления решает эти проблемы, одновременно повышая скорость погрузочно-разгрузочных работ и уровень промышленной безопасности.

Почему перевод на радиоуправление окупается за 1–2 месяца

При работе с классическим проводным пультом оператор вынужден идти в непосредственной близости от подвешенного груза (на расстоянии длины кабеля 1,5–3 м). Это создает прямые риски для жизни и тормозит рабочий процесс:

Безопасная дистанция и обзор. Оператор выбирает точку с наилучшим углом обзора рабочей зоны, находясь на расстоянии 10–25 метров от перемещаемого груза вне зоны возможного падения или раскачивания.
Свобода передвижения по цеху. Стропальщику не нужно перешагивать через станочное оборудование, готовую продукцию, технологические приямки или обходить штабели металлопроката с натянутым кабелем в руках.
Совмещение профессий (стропальщик + крановщик). Один рабочий выполняет строповку, отходит на безопасное расстояние и сразу управляет подъемом и перемещением. Не требуется держать отдельного крановщика на посту или второго сигнальщика.
Снижение затрат на ремонт кабельной трассы. Кабель подвесного пульта марки ПВВУ, ПВСп или КГВВУ с несущим стальным сердечником при интенсивной работе переламывается у кабельного ввода каждые 3–6 месяцев. Радиоуправление полностью исключает механический износ подвижного кабельного шлейфа пульта.

Расчет на типовом производстве в Караганде или Шымкенте показывает: устранение простоев из-за обрыва кабеля и экономия фонда оплаты труда на совмещении операций окупают стоимость промышленного комплекта радиоуправления и монтажных работ за 30–60 дней.

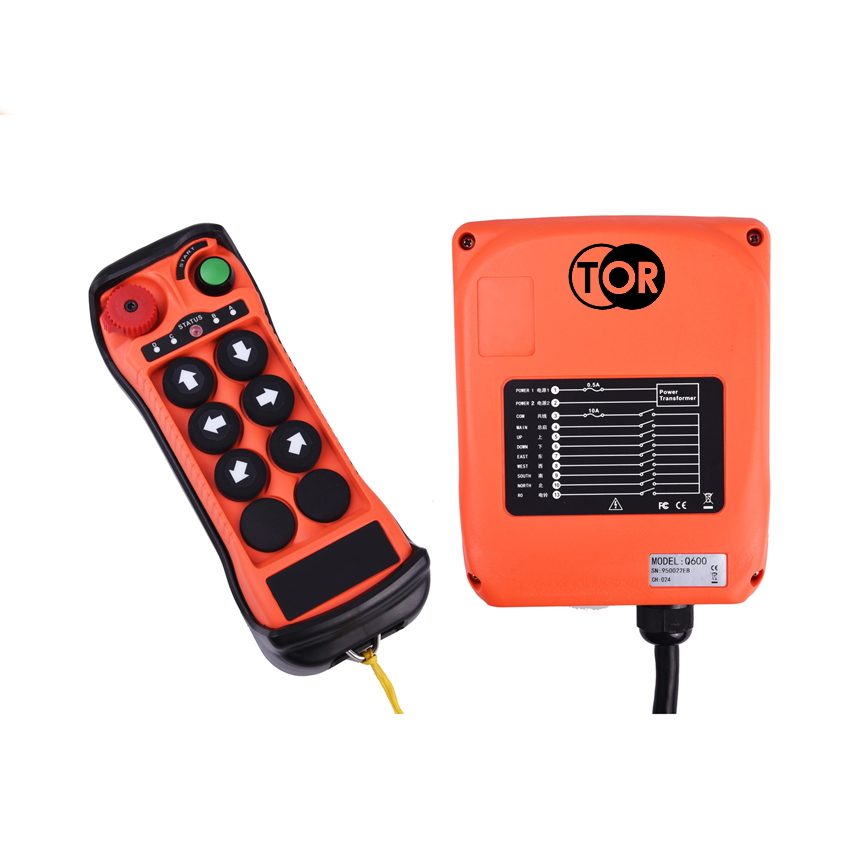

Устройство и компоненты промышленного комплекта радиоуправления

Промышленный комплект радиоуправления кардинально отличается от бытовых пультов для ворот или лебедок. Он рассчитан на тяжелые цеховые условия: вибрацию, электромагнитные наводки от сварочных аппаратов и частотных преобразователей, перепады температур от -35°C до +75°C и влажность до 95% (класс защиты корпуса не ниже IP65).

Комплект состоит из двух основных узлов:

1. Передатчик (ручной кнопочный или джойстиковый пульт)

Радиочастотный тракт: работает на разрешенных промышленных частотах 433,05–434,79 МГц или 868 МГц с частотной модуляцией (FSK/GFSK).
Защита от ложных срабатываний и помех: передача пакетов защищена кодированием с проверкой по алгоритму Хэмминга (расстояние Хэмминга > 4) и уникальным 32-битным идентификационным кодом безопасности (более 4,3 млрд уникальных комбинаций). Это исключает запуск соседнего крана с чужого пульта на одной производственной площадке.
Органы управления: двухступенчатые или одноступенчатые кнопки с тактильным откликом (первое нажатие — микроскорость/пониженная скорость, второе полное нажатие — номинальная скорость), кнопка аварийного останова грибкового типа (STOP/E-Stop) с фиксацией и поворотный ключ-марка (магнитный чип e-Card).
Питание: 2 стандартные щелочные батарейки или аккумулятора формата AA (1,5 В), обеспечивающие до 100–150 часов непрерывной работы.

2. Приемный блок (ресивер)

Устанавливается внутри или снаружи электрошкафа тельфера/кран-балки на виброгасящие демпферы.
Оснащен встроенным источником питания с возможностью выбора напряжения катушек (трансформаторный модуль на 24 В, 36 В, 48 В, 110 В, 220 В или 380 В переменного тока).
Плата силовых электромагнитных реле с беспотенциальными («сухими») контактами, рассчитанными на коммутацию тока до 5–10 А при напряжении 250 В.
Внешняя или выносная штыревая антенна на коаксиальном кабеле с волновым сопротивлением 50 Ом.

Серия / Модель	Кол-во кнопок / движений	Ступени нажатия	Применение
Telecrane F21-E1B	6 кнопок (Вверх/Вниз, Вправо/Влево, Ход/Старт) + STOP	1 ступень (односкоростные)	Стандартные канатные и цепные тельферы г/п 1–10 т (2 или 4 направления)
Telecrane F24-6D / 8D	6 или 8 кнопок + START + STOP + переключатели	2 ступени (двухскоростные)	Кран-балки и двухскоростные тельферы болгарского/европейского типа (6 направлений)
Saga K1 / K2	6 или 8 кнопок в ударопрочном корпусе	1 или 2 ступени	Литейные цехи, тяжелые режимы работы (A5–A7), металлобазы
Juuko K-серия	6, 8, 10 кнопок с ЖК-индикацией и сканером частот	2 ступени	Ответственные крановые системы, автоматический подбор свободной радиочастоты
Uting F21-2S / 4S	2 или 4 кнопки компактного исполнения	1 ступень	Консольно-поворотные краны, строительные лебедки, монорельсовые тали

Подобрать оборудование под вашу задачу

Пошаговая схема подключения приемника к шкафу управления тельфера

Монтаж радиоприемника выполняется квалифицированным электромонтером при полностью обесточенном шкафу управления (вводной рубильник/автомат QF выключен и заблокирован навесным замком).

flowchart TD A["Питание ресивера
через предохранитель 2 А"] B["Реле STOP
цепь Main Contact"] C["Катушка KM0
главный пускатель"] D["Реле UP → НЗ KM2
катушка KM1 «Вверх»"] E["Реле DOWN → НЗ KM1
катушка KM2 «Вниз»"] K["Реле EAST → НЗ KM4
катушка KM3 «Вправо»"] M["Реле WEST → НЗ KM3
катушка KM4 «Влево»"] A --> B --> C C --> D C --> E C --> K C --> M

Главный пускатель KM0 стоит первым: пока цепь Main Contact разомкнута аварийной кнопкой или потерей связи, ни одна команда направления до катушек не доходит. Встречные НЗ-контакты внутри каждой пары («Вверх» и «Вниз», «Вправо» и «Влево») не дают включить два направления сразу.

Шаг 1: Подключение цепи питания ресивера

Определите оперативное напряжение цепей управления шкафа тали. На тельферах болгарского типа (серии Т, МТ) и тельферах марки «Казмеханика» катушки пускателей обычно питаются от понижающего трансформатора напряжением 24 В, 36 В или 42 В. На китайских монорельсовых талях типа CD1/MD1 напряжение управления чаще составляет 36 В или 220 В. На старых кранах без разделительного трансформатора встречается прямое межфазное напряжение 380 В.
Установите перемычку на входном трансформаторе ресивера радиоуправления в положение, строго соответствующее замеренному напряжению (например, клеммы 0V – 36V или 0V – 220V).
Подключите фазные/питающие провода через отдельный плавкий предохранитель 2 А или автоматический выключатель к выводам питания ресивера (в маркировке кабеля Telecrane это обычно провода 1 и 2 — черный и коричневый).

Шаг 2: Подключение цепи главного контактора (Аварийный останов / E-Stop)

Найдите цепь питания катушки главного вводного пускателя (КМ0 / Main Contactor).
Подключите контакты внутреннего реле безопасности ресивера (провода Main / E-Stop, оранжевый и красный в стандартном шлейфе) последовательно в цепь катушки КМ0.
При нажатии зеленой кнопки START на радиопульте внутреннее реле ресивера замыкается, включая главный пускатель КМ0 и подавая силовое напряжение на пускатели перемещения. При нажатии красной кнопки STOP или выключении пульта реле размыкается мгновенно, обесточивая всю крановую установку.

Шаг 3: Подключение релейных выходов к катушкам магнитных пускателей

Соедините общий питающий провод оперативного тока с общим выводом релейной группы ресивера (клемма COM).
Выходные провода реле ресивера подключите к соответствующим клеммам катушек пускателей:

Выход UP (желтый провод) — к пускателю механизма подъема груза КМ1.
Выход DOWN (зеленый провод) — к пускателю механизма опускания груза КМ2.
Выход EAST / RIGHT (синий провод) — к пускателю передвижения тали вправо КМ3.
Выход WEST / LEFT (фиолетовый провод) — к пускателю передвижения тали влево КМ4.
Выходы SOUTH / NORTH (серый и белый провода) — к пускателям передвижения моста кран-балки (при 6-кнопочном исполнении).

Обязательное условие: подключение проводов радиоуправления к катушкам должно выполняться до механической и электрической взаимной блокировки пускателей (нормально-замкнутые блок-контакты КЗР). При одновременной подаче сигнала исключается возникновение короткого замыкания фаз.

Как сохранить резервный проводной пульт: схема «Радио / Кабель»

Полный демонтаж проводного пульта не рекомендуется: при разряде батарей в радиопульте или его механическом повреждении цех может встать. Оптимальное инженерное решение — установка трехпозиционного кулачкового переключателя режимов на корпус шкафа управления.

flowchart LR A["Фаза цепи управления"] B["Положение 1: радио"] C["Положение 0: выключено"] D["Положение 2: кабель"] K["Выходы ресивера"] M["Все цепи разомкнуты"] N["Подвесной кабельный пульт"] A --> B --> K A --> C --> M A --> D --> N

Реализация схемы переключения:

Используется многополюсный пакетно-кулачковый переключатель (например, серии ПКП или 4G10) на 4–8 групп контактов с алгоритмом работы 1 – 0 – 2.
В положении «Радио» фаза управления подается на общий провод релейного блока радиоприемника, а кабель подвесного пульта полностью обесточен.
В положении «Кабель» фаза подается на подвесной пульт, а питание радиоресивера разрывается.
В среднем положении «0» цепи управления заблокированы, что позволяет безопасно проводить регламентный осмотр и замену грузозахватных приспособлений.

Подвесной пульт закрепляется на кронштейне корпуса тали или сматывается на специальный подвес, оставаясь в постоянной готовности к аварийному переключению.

Требования промышленной безопасности РК при эксплуатации радиоуправления

Эксплуатация кранов и тельферов с дистанционным управлением в Республике Казахстан регламентируется «Правилами обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов».

При переводе грузоподъемного механизма на радиоуправление необходимо соблюдать следующие обязательные технические нормы:

Параметр или элемент	Нормативное требование
Ключ-марка (магнитный ключ)	Физическая блокировка пульта от несанкционированного доступа
Время реакции аварийного стопа	Отключение главного контактора не более чем за 0,5 секунды
Потеря радиосигнала	Автоматическое обесточивание приводов через 0,5–1,5 секунды обрыва связи
Звуковая и световая сигнализация	Сирена или стробоскоп включаются при подаче питания на кран
Радиус уверенного приёма	50–100 метров в прямой видимости

Ключ-марка оператора. Радиопульт должен иметь съемный ключ-марку (поворотный ключ или чип-карту). Оператор крана обязан извлекать ключ при любом отлучении от пульта, передаче смены или перерыве в работе, исключая доступ посторонних лиц.
Автоматический сторожевой таймер (Watchdog). При выходе оператора за пределы зоны действия (свыше 100 м), сильных экранирующих помехах или внезапном падении напряжения батарей приемник обязан автоматически обесточить катушки пускателей в течение не более 1,0–1,5 секунд.
Автоматический спящий режим. Если кнопки пульта не нажимались в течение 3–5 минут, передатчик автоматически переходит в режим глубокого сна, блокируя случайное срабатывание при ношении пульта на поясном ремне.
Светозвуковая сигнализация. Согласно ПБ РК, кран-балки и тельферы, переведенные на радиоуправление, должны быть дооснащены звуковым зуммером и сигнальным световым маяком (колонной), срабатывающим при нажатии кнопки START и перед началом перемещения тележки/моста.

Комплекты промышленного радиоуправления от ИП «Казмеханика»

ИП «Казмеханика» поставляет оригинальные проверенные комплекты радиоуправления для всех типов канатных и цепных тельферов, монорельсовых тележек и мостовых кранов грузоподъемностью от 0,5 до 50 тонн.

Преимущества заказа оборудования в ИП «Казмеханика»:

Прямые поставки сертифицированных систем: Telecrane (F21-E1B, F24-6D, F24-8D, F24-60 с джойстиками), Saga, Juuko с официальной гарантией.
Подбор напряжения под ваш шкаф управления: комплектация приемников трансформаторами на 24 В, 36 В, 42 В, 220 В или 380 В без необходимости докупать сторонние блоки питания.
Готовые монтажные комплекты: ресиверы с предварительно расключенным кабельным жгутом, виброопорами, выносными антеннами и подробной схемой маркировки жил под конкретную модель вашего тельфера.
Постоянное наличие на складе: передатчики, защитные силиконовые чехлы, запасные кнопки, платы ресиверов и ключи-марки в наличии на складах в Астане и Алматы с оперативной доставкой по всем регионам Казахстана.

Для подбора комплекта радиоуправления и получения консультации по схеме монтажа свяжитесь с техническими специалистами ИП «Казмеханика».
