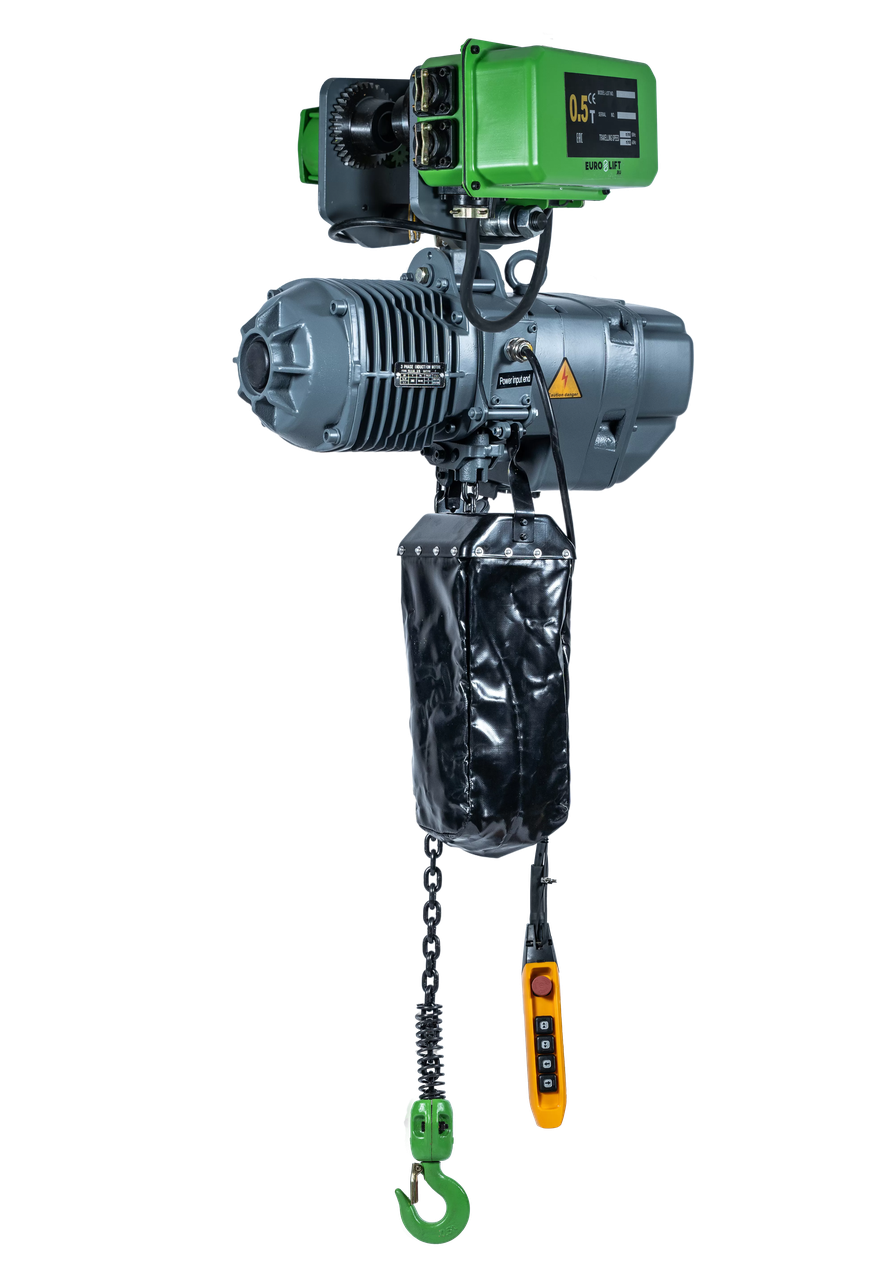

1. Назначение и функционал 6-кнопочного пульта кран-балки

Стандартная электрическая кран-балка (опорная или подвесная) обладает тремя степенями свободы. Для полного позиционирования груза в трехмерном пространстве требуется независимое управление тремя электроприводами:

  1. Ось Z (Вертикаль): Механизм подъема/опускания крюковой подвески тельфера (двигатель подъема с конусным ротором или дисковым тормозом).
  2. Ось X (Поперечная ось): Механизм передвижения тельфера (электрической тали) вдоль пролетной балки (моста) кран-балки.
  3. Ось Y (Продольная ось): Механизм передвижения самого моста кран-балки по подкрановым путям цеха (один центральный привод через трансмиссионный вал либо два раздельных мотор-редуктора концевых балок).
Ось движенияЧто перемещаетсяКнопки поста
Ось Z — подъёмКрюк вверх и вниз1 «Вверх», 2 «Вниз»
Ось X — таль по мостуТаль вдоль пролётной балки3 «Влево», 4 «Вправо»
Ось Y — кран-балкаМост вдоль подкранового пути5 «Вперёд», 6 «Назад»

Дополнительные элементы безопасности и коммутации

Помимо 6 рабочих клавиш направления движения, промышленный пульт крана оснащается обязательными элементами:

  • Кнопка аварийного останова «СТОП» (Emergency Stop): грибовидная кнопка красного цвета с механической фиксацией в нажатом положении (нажатие с фиксацией, деблокировка поворотом по стрелке). Имеет размыкающий контакт (NC), включенный в рассечку общей цепи питания катушек магнитных пускателей.
  • Ключ-марка (замок безопасности / поворотный переключатель): предотвращает несанкционированное включение крана посторонними лицами. Ключ извлекается только в отключенном состоянии («0»).
  • Кнопка «Пуск / Звонок» (опционально): подает питание на главный вводной контактор крана (линейный контактор) и одновременно активирует звуковой предупредительный зуммер или сирену перед началом движения.

2. Конструкция подвесных постов управления

На промышленных предприятиях Казахстана наибольшее распространение получили пульты серий XAC-A (Schneider Electric Harmony и качественные аналоги), ПКТ-60 (ПКТ-61, ПКТ-62, ПКТ-63 отечественного стандарта), COB (COB-63, COB-64) и болгарские посты KS / Подуем.

Устройство подвесного поста XAC-A ↑ ↓ ← → ▲ ▼ сальник-чулок ступенчатого сечения разгрузочное кольцо под карабин троса аварийный грибок Ø 40 мм, NC с фиксацией три спаренных модуля кнопок с механическим интерлоком (кулисой) корпус из самозатухающего полипропилена, степень защиты IP65, сигнально-жёлтый неопреновый контурный шнур в пазу корпуса Пульт держится на тросе, а не на кабеле: кабель заходит через сальник без натяжения

Ключевые узлы и требования промышленной безопасности

  1. Корпус и степень пылевлагозащиты:
  • Изготавливается из ударопрочного полипропилена или полиэфира, стойкого к деформациям при падении на бетонный пол с высоты до 2 метров.
  • Яркий сигнально-желтый или оранжевый цвет обеспечивает высокую заметность пульта в запыленных цехах и зонах погрузки.
  • Степень защиты не ниже IP65 (полная защита от проникновения пыли и струй воды под любым углом). Все стыки герметизируются уплотнительными резиновыми жгутами, а штоки кнопок защищаются монолитными эластичными мембранами.
  1. Механическая взаимная блокировка клавиш (Mechanical Interlock):
  • Каждая пара реверсивных кнопок («Вверх»–«Вниз», «Влево»–«Вправо», «Вперед»–«Назад») снабжена внутренней механической кулисой-качелью.
  • При нажатии одной кнопки кулиса физически блокирует ход соседней клавиши. Одновременное механическое замыкание контактов двух противоположных направлений исключено даже при случайном сдавливании пульта.
  1. Одноступенчатые и двухступенчатые контактные блоки:
  • Одноступенчатые (1 скорость): при нажатии замыкается один нормально-открытый контакт (1 NO, например, модуль ZB2BE101).
  • Двухступенчатые (2 скорости / микроскорость): при неполном нажатии (1-я ступень, ход 2–3 мм) замыкается первый контакт (микроскорость / частота 10–15 Гц), при полном дожиме (2-я ступень, ход 5–6 мм) — замыкается второй контакт (номинальная скорость 50 Гц).
  1. Рабочее напряжение цепей управления:
  • Согласно Правилам обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов РК и ПУЭ, в подвесных пультах запрещено использовать прямое напряжение сети 380В.
  • Стандартом безопасности является сверхнизкое безопасное напряжение 24В или 42В переменного тока (50 Гц), получаемое от разделительного понижающего трансформатора (ОСМ1, ТБС), установленного в шкафу кран-балки.
  • В ряде модернизированных систем применяется напряжение 220В (при обязательном заземлении корпуса пульта, если он металлический, и установке УЗО/дифференциального автомата на линию управления).

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

3. Принципиальная электрическая схема подключения 6-кнопочного пульта

Управление электроприводами кран-балки осуществляется через реверсивные электромагнитные пускатели (контакторы), установленные в центральном шкафу управления (ШУК) на мосту крана:

Тали и тельферы

Весь раздел →
  • KM1 — Контактор «Подъем» (таль)
  • KM2 — Контактор «Опускание» (таль)
  • KM3 — Контактор «Мост Вперед» (кран-балка)
  • KM4 — Контактор «Мост Назад» (кран-балка)
  • KM5 — Контактор «Каретка Влево» (таль)
  • KM6 — Контактор «Каретка Вправо» (таль)
  • KM0 — Главный линейный контактор (отсечной)

3.1. Принципиальная схема вторичной коммутации (Цепь управления 24В / 42В / 220В)

Цепь управления: две ветви подъёма фаза Lc, 24 или 42 В от трансформатора T1 FU1 SB0 стоп SB1 «Вверх» KM2 (NC) SQ1 (NC) KM1 SB2 «Вниз» KM1 (NC) SQ2 (NC) KM2 ноль Nc кнопка (NO) замыкает свою жилу Ж2 или Ж3 НЗ-контакт встречного контактора не даёт включить оба сразу концевик направления рвёт цепь в крайнем положении Остальные четыре ветви — влево, вправо, вперёд, назад — собраны точно так же, по жилам Ж4–Ж7

3.2. Логика работы цепей блокировок

Безопасность крановой схемы обеспечивается двойным контуром взаимной блокировки:

  1. Механический контур (внутри пульта): кулиса предотвращает физическое нажатие встречных кнопок SB1/SB2, SB3/SB4, SB5/SB6.
  2. Электрический контур (в шкафу управления): сигнальный провод от кнопки идет к катушке контактора через нормально-замкнутый (NC) вспомогательный контакт встречного контактора. Например, при включении пускателя подъема KM1, его вспомогательный контакт KM1 (NC) размыкается в цепи катушки KM2. Если оператор силой продавит кнопку «Вниз», катушка KM2 не получит питания, предотвращая межфазное КЗ в силовой цепи двигателя.
  3. Контур концевых выключателей: в цепь каждой катушки последовательно включен контакт соответствующего концевого выключателя (SQ1–SQ6), останавливающий привод при достижении крайних рабочих положений.

3.3. Таблица расключения жил кабеля управления

Для 6-кнопочного пульта с аварийной кнопкой СТОП требуется кабель минимум на 8 жил (7 сигнально-питающих + 1 провод защитного заземления PE):

№ жилы / МаркировкаТочка подключения в пультеТочка подключения в шкафу (ШУК)Назначение цепи
Ж1 (Фаза Lc)Входной контакт кнопки СТОП SB0 (NC)Вторичная обмотка трансформатора / Клемма X1Питание цепей управления через предохранитель
Перемычка внутриВыход СТОП SB0 → общая шина NO кнопок—Подача фазы на рабочие кнопки при отжатом СТОПе
Ж2 (Сигнал 1)Выходной контакт кнопки SB1 («Вверх»)Клемма катушки KM1 (через контакт KM2 NC и SQ1)Включение подъема крюка
Ж3 (Сигнал 2)Выходной контакт кнопки SB2 («Вниз»)Клемма катушки KM2 (через контакт KM1 NC и SQ2)Включение опускания крюка
Ж4 (Сигнал 3)Выходной контакт кнопки SB3 («Вперед»)Клемма катушки KM3 (через контакт KM4 NC и SQ3)Передвижение моста кран-балки вперед
Ж5 (Сигнал 4)Выходной контакт кнопки SB4 («Назад»)Клемма катушки KM4 (через контакт KM3 NC и SQ4)Передвижение моста кран-балки назад
Ж6 (Сигнал 5)Выходной контакт кнопки SB5 («Влево»)Клемма катушки KM5 (через контакт KM6 NC и SQ5)Передвижение каретки тельфера влево
Ж7 (Сигнал 6)Выходной контакт кнопки SB6 («Вправо»)Клемма катушки KM6 (через контакт KM5 NC и SQ6)Передвижение каретки тельфера вправо
PE (Желто-зеленый)Заземляющий болт/клемма пульта (при наличии)Главная заземляющая шина шкафа (PE)Защитное заземление экрана / металлоконструкций

[!IMPORTANT] Если в пульте установлена кнопка главного пуска с самоподхватом («START» / «ПУСК»), линейный контактор KM0 запитывается по отдельной двухпроводной линии. В этом случае требуется кабель с 10 или 12 жилами.

4. Специальный подвесной кабель КПВЛ / H07RN-F и разгрузка от натяжения

Использование стандартных бытовых или общепромышленных кабелей (ВВГ, ПВС, КГ) для подвесных пультов категорически запрещено правилами устройства и безопасной эксплуатации грузоподъемных кранов.

Тали и тельферы

Весь раздел →

При высоте подвеса 4–8 метров собственный вес кабеля создает постоянное статическое растягивающее усилие. При рывках стропальщика за пульт динамическая нагрузка достигает 50–100 кгс. Обычные медные жилы вытягиваются, уменьшают поперечное сечение, перегреваются и вырываются из винтовых клеммных колодок.

Крановый кабель КПВЛС в разрезе центральный грузонесущий трос в ПВХ-оболочке — держит вес пульта медные гибкие жилы класса 4–5 сечением 0,75, 1,0 или 1,5 мм² лента скольжения между жилами и оболочкой шланговая оболочка из морозостойкого ПВХ Вес пульта несёт трос внутри кабеля, а не медные жилы — их рвёт первыми

4.1. Марки крановых подвесных кабелей

  1. КПВЛ / КПВЛС (ГОСТ 10877-76):
  • Кабель подвесной с медными гибкими жилами, ПВХ изоляцией и центральным стальным грузонесущим тросом из оцинкованной проволоки.
  • Разрывное усилие троса: от 200 до 300 кгс (2000–3000 Н).
  • Температурный диапазон: от -40°C до +50°C. Оптимален для цехов и закрытых складов.
  1. КПГПУ / КПГПУЭ:
  • Кабель повышенной гибкости в полиуретановой или резиновой оболочке с боковыми или центральными арамидными (кевларовыми) нитями либо стальными кордами. Выдерживает до 1 млн знакопеременных изгибов при температурах до -50°C (для открытых крановых эстакад).
  1. H07RN-F / H05VVD3-F (Европейский стандарт):
  • Специализированный кабель для лифтов и тельферов с двумя внешними стальными тросами по бокам оболочки.
Правильная разгрузка троса пульта каретка тельфера или шкаф управления анкер клеммы пульт управления коуш и два зажима Duplex стальной трос натянут полностью: весь вес пульта висит на нём кабель уложен со слабиной, компенсационная петля 150 мм ввод через сальник-чулок: винтовые клеммы без механической нагрузки Если вес повесить на кабель, жилы ломаются в месте ввода за один-два месяца

4.2. Технология механической фиксации разгрузочного троса

При монтаже кабеля необходимо строго следовать правилу разделения механических и электрических траекторий:

  1. Разделка кабеля:
  • Внешняя ПВХ-оболочка аккуратно снимается на длине 200–250 мм от края.
  • Стальной сердечник освобождается от защитного кембрика.
  • Электрические медные жилы отводятся в сторону.
  1. Верхний подвес (у тележки/шкафа):
  • Стальной трос заводится в каплевидный стальной коуш и опрессовывается минимум двумя зажимами типа Duplex или скобообразными зажимами DIN 741.
  • Коуш крепится к силовой проушине на металлоконструкции кран-балки через резьбовую скобу (шакл) или карабин с фиксатором.
  • Электрический хвост заводится в гермоввод клеммной коробки с образованием плавной компенсационной петли (слабины 100–150 мм).
  1. Нижний подвес (у пульта управления):
  • Трос пропускается через верхнюю проушину пульта и фиксируется зажимом, либо закрепляется на внутреннем анкерном штыре корпуса (в пультах XAC-A трос обжимается на специальной скобе внутри кабельного сальника).
  • Точки зажима троса настраиваются так, чтобы при подъеме пульта за кабель вся нагрузка на растяжение воспринималась исключительно сталью. Электрические проводники внутри пульта должны лежать свободно с запасом длины.

5. Пошаговый алгоритм расключения и монтажа пульта

Для монтажа 6-кнопочного пульта понадобятся: стриппер для снятия изоляции, пресс-клещи для наконечников, трубчатые наконечники НШВИ / НШВИ-2, отвертка с изолированным шлицем PZ1/SL3, мультиметр.

Порядок операций при монтаже пульта

Тали и тельферы

Весь раздел →
  1. Надеть защитный резиновый сальник на кабель КПВЛ.
  2. Разделать оболочку на 200 мм, зачистить трос и изоляцию жил на 8–10 мм.
  3. Опрессовать жилы тонкостенными наконечниками НШВИ.
  4. Зафиксировать разгрузочный трос в силовом клиновом зажиме пульта.
  5. Расключить аварийный грибок STOP (контакт NC) и развести фазную перемычку.
  6. Подключить сигнальные жилы Ж2–Ж7 к контактам NO кнопок подъёма, моста и тали.
  7. Протянуть винтовые зажимы моментом 0,8–1,0 Н·м.
  8. Уложить контурный уплотнитель IP65 и собрать корпус.
  1. Подготовка ввода: обрежьте эластичный резиновый чулок сальника пульта под диаметр кабеля КПВЛ так, чтобы резина плотно обжимала внешнюю оболочку без зазоров. Наденьте сальник и зажимную гайку на кабель до разделки.
  2. Опрессовка проводников: зачистите жилы на 8–10 мм. Многопроволочные гибкие жилы обязательно опрессовываются наконечниками НШВИ. Зажимать неопрессованную распущенную жилу под винт категорически запрещено — тонкие медные проволоки переламываются при затяжке, вызывая нагрев и искрение.
  3. Разводка перемычек питания: для шлейфования фазного потенциала Lc между клеммами NO-блоков клавиш используйте двойные наконечники НШВИ-2 (сечением 2 × 0,75 мм² или 2 × 1,0 мм²). Это формирует монолитную надежную гребенку без скруток и повреждения изоляции.
  4. Проверка усилия затяжки: затяните винты клемм с усилием 0,8–1,2 Н·м. Проверьте надежность посадки легким подергиванием каждого провода.
  5. Герметизация корпуса: убедитесь, что резиновый уплотнительный шнур лежит в пазу по всему периметру стыка полукорпусов. Затяните саморезы корпуса с равномерным усилием крест-накрест.

6. Диагностика неисправностей и типовой ремонт

В процессе эксплуатации кран-балки электротехнический персонал сталкивается с четырьмя основными группами отказов кнопочных постов.

СимптомМесто повреждения и причина
Кран не реагирует ни на одну кнопкуНажат или заклинил аварийный СТОП; перелом фазной жилы Ж1 в месте ввода; сработал предохранитель FU1 в шкафу
Не работает одно направлениеОбрыв конкретной сигнальной жилы Ж2–Ж7; подгорание контактного блока ZB2BE101; заклинивание концевого выключателя
Привод отключается при покачивании кабеляИзлом жилы внутри изоляции — «плавающий» контакт; ослабление винтового зажима клеммы
Кнопка западает и не возвращаетсяРазрушение возвратной пружины толкателя; грязь и песок под колпачком; износ кулисы взаимной блокировки

6.1. Диагностическая таблица и методы устранения

Проявление дефектаВероятная причинаАлгоритм проверки мультиметромМетод ремонта
Нет реакции на все клавишиОбрыв общей фазы цепи управленияПрозвонить жилу Ж1 между клеммой шкафа и входом кнопки СТОП. Напряжение на входе кнопок равно 0В.Найти место перелома (обычно 5–10 см от сальника пульта). Обрезать поврежденный участок кабеля, переразделать и переподключить.
Не включается один контакторВыгорание контактов кнопочного блокаИзмерить сопротивление контактов кнопки при нажатии (норма < 0,3 Ом). При обрыве мультиметр покажет ∞.Заменить контактный модуль (для XAC-A — модуль ZB2BE101). Зачистка нагара надфилем дает кратковременный эффект и не рекомендуется.
Самопроизвольное включение приводаЗалипание контактов / разрушение возвратной пружиныВизуальный осмотр клавиши. Прозвонка контактов в ненажатом состоянии (цепь замкнута при разомкнутой кнопке).Разобрать пульт, очистить механизм толкателя от цеховой пыли, заменить возвратную пружину или контактный блок в сборе.
Пульт "бьет током" (пощипывание)Нарушение изоляции, влага внутри пульта, отсутствие заземленияПроверить мегаомметром сопротивление изоляции жил относительно земли (норма > 0,5 МОм). Проверить целостность корпуса.Вскрыть пульт, просушить техническим феном, заменить поврежденные манжеты кнопок и контурный уплотнитель IP65. Заземлить систему.

6.2. Пошаговый регламент ремонта кабельного ввода при обрыве жил

Обрыв жил на вводе в пульт — наиболее распространенная неисправность (до 80% всех отказов проводных пультов), возникающая из-за перетирания проводов о кромку корпуса при раскачивании оператором.

Пошаговый ремонт кабельного ввода пульта

  1. Полностью обесточить кран: отключить главный рубильник и вывесить плакат.
  2. Вскрыть корпус пульта и отсоединить все жилы от клеммных блоков.
  3. Ослабить разгрузочный зажим троса и извлечь кабель из сальника.
  4. Срезать повреждённый участок кабеля на 200–300 мм выше зоны постоянного перегиба.
  5. Снять внешнюю оболочку на 180 мм, подготовить трос и сформировать новый коуш.
  6. Зачистить и опрессовать медные жилы новыми наконечниками НШВИ.
  7. Собрать ввод: трос зафиксировать с натягом, жилы подключить со слабиной.
  8. Прозвонить жилы мультиметром и мегаомметром до подачи силового питания.

7. Проверка и ввод в эксплуатацию после монтажа

Перед подачей напряжения на силовые двигатели кран-балки выполняется регламентная пусконаладка:

Тали и тельферы

Весь раздел →
  1. Холодная проверка изоляции:
  • Мегаомметром на 500В измеряется сопротивление изоляции между каждой жилой кабеля и металлоконструкцией моста крана (норма — не менее 0,5 МОм, для новых кабелей — более 10 МОм).
  • Проверяется отсутствие короткого замыкания между соседними сигнальными жилами при ненажатых кнопках.
  1. Проверка логики коммутации под напряжением управления (силовой автомат двигателей отключен):
  • Подается напряжение в цепь управления (24В/42В/220В).
  • Поочередно нажимаются кнопки: проверяется четкое срабатывание и притягивание сердечников соответствующих магнитных пускателей KM1–KM6 в шкафу управления.
  • Проверяется срабатывание аварийной кнопки «СТОП»: при нажатии грибка любой включенный пускатель должен мгновенно отключиться, а повторные нажатия рабочих кнопок не должны вызывать срабатывания контакторов.
  1. Проверка фазировки движений (под силовой нагрузкой):
  • Включается силовой автомат приводов.
  • Кратковременным нажатием клавиш проверяется соответствие стрелок на пульте фактическому направлению движения:
  • Клавиша «ВВЕРХ» → подъем крюковой подвески.
  • Клавиша «ВНИЗ» → опускание крюковой подвески.
  • Клавиша «ВЛЕВО» / «ВПРАВО» → движение тельфера по мосту кран-балки.
  • Клавиша «ВПЕРЕД» / «НАЗАД» → движение моста крана по подкрановым путям цеха.
  • В случае несовпадения направления движения (например, при нажатии «Вверх» крюк идет вниз) запрещается менять провода в пульте. Необходимо поменять местами любые две фазы питания соответствующего электродвигателя на клеммнике в шкафу управления для сохранения правильной работы концевых выключателей!
