Ручные рычажные тали

Рычажная таль поднимает и опускает груз, натягивает и стягивает тросы, цепи и такелаж усилием на рукоятке: рычаг приводит в действие механизм, и грузовая цепь перемещает крюк. Различие внутри группы задаёт то, на чём висит груз: цепь или трос. Цепные модели рассчитаны на грузоподъёмность от 500 кг до 9 т.

Механизм рычажной тали

Механизм состоит из корпуса со звёздочкой, рукоятки с переключателем, грузовой цепи и нижней подвески с крюком. Переключатель выбирает подъём, опускание или свободный ход: на свободном ходу цепь выходит из зацепления, и крюк подводят рукой. Грузоупорный тормоз удерживает груз, когда рычаг отпущен; для механизмов подъёма с ручным приводом его предписывает п. 209 Правил промышленной безопасности при эксплуатации грузоподъёмных механизмов (приказ № 359).

Компактность и рычажный привод позволяют работать в любом положении: груз поднимают, перемещают горизонтально или стягивают под углом.

Ручные тали в перечне п. 2 Правил № 359 не названы. Пункты Правил написаны для кранов и механизмов подъёма, для ручной тали они служат ориентиром наряду с паспортом изделия и руководством по эксплуатации.

Признаки выбора модели

Выбор начинают с массы груза: модели по нагрузке собраны на странице «Ручные рычажные тали по грузоподъёмности». Серию и производителя смотрят на странице «Ручные рычажные тали по брендам», модели с тросом на странице «Тросовые рычажные тали».

Ряд грузоподъёмности и высот подъёма

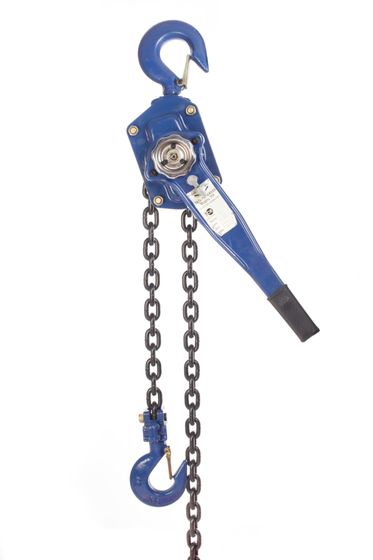

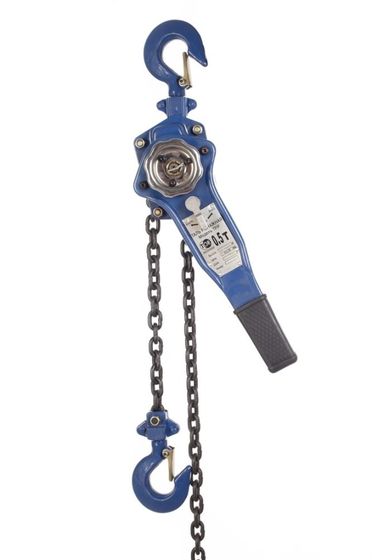

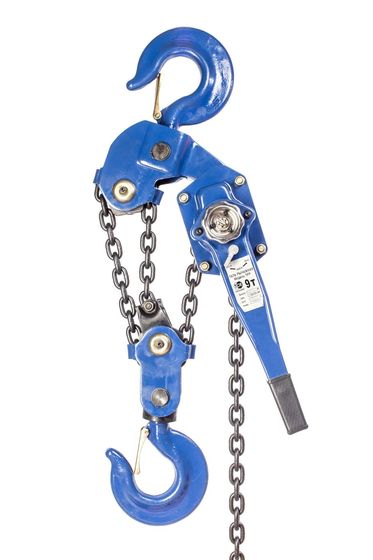

Оба параметра стоят в названии модели. Ряд идёт от 500 кг и 750 кг через 1,5 т и 3 т к 6 т и 9 т. Высоту подъёма задаёт цепь: 1,5; 3; 4,5; 6; 9 и 12 м. Примеры моделей:

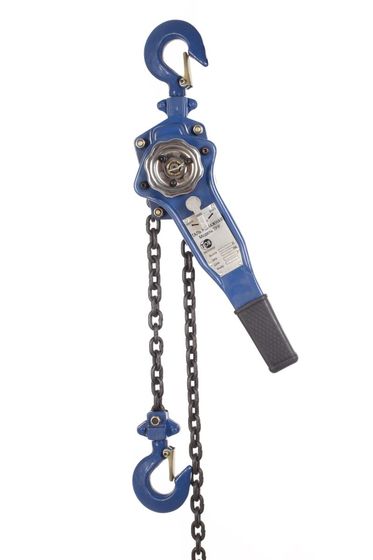

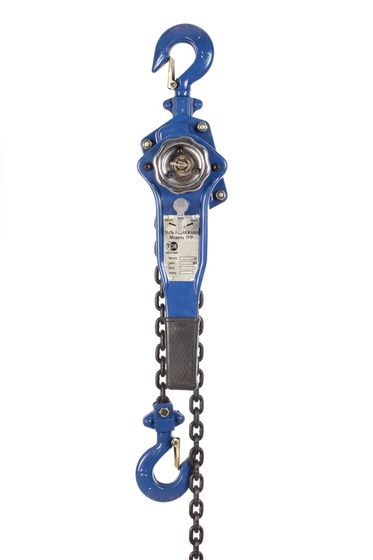

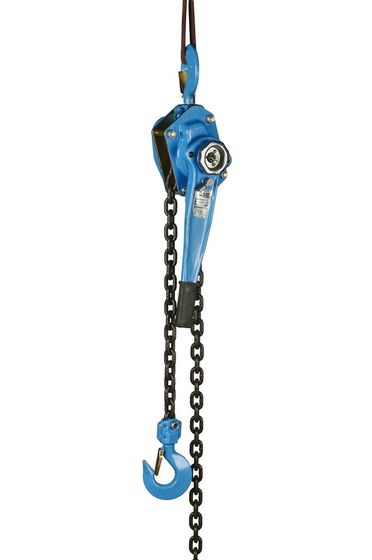

Исполнение BASE базовое, PRO усиленное («для тяжелых работ»).

Ручные тали: рычажная и шестерёнчатая

Ручные тали бывают шестерёнчатые, червячные и рычажные. Шестерёнчатая модель описана на странице «Ручные цепные тали (шестерёнчатые)». Признаки сравнения:

Рычажная таль и ручная лебёдка

Ручная лебёдка наматывает трос на барабан и тянет груз. Таль перемещает груз цепным механизмом: цепь проходит через звёздочку, и высоту подъёма задаёт длина грузовой цепи. Обе применяют и для подъёма, и для протяжки, различие лежит в устройстве.

Применение ручных талей

• работа ручной талью там, где нет электропитания: монтаж и ремонт оборудования;
• перемещение грузов по горизонтали и под наклоном;
• натяжение и стягивание тросов, цепей и такелажа;
• крепление тали к стационарной балке или опоре.

Заказ рычажной тали

1. Сверьте массу нагрузки с грузоподъёмностью по паспорту.
2. Измерьте расстояние, на которое нужно поднять груз, и добавьте размер самой тали от подвеса до крюка по паспорту модели.
3. Если у модели есть исполнение BASE или PRO, выберите его по режиму работы.
4. Назовите менеджеру грузоподъёмность, высоту и исполнение; документы согласуйте по контактным данным на сайте.
