Электротали цепные

Таль электрическая цепная поднимает груз на стальной цепи, которую приводит в движение электродвигатель через редуктор. Главное различие задаёт способ крепления: стационарная модель висит на одном месте, передвижная ходит по балке на тележке и переносит нагрузку вдоль пролёта (расстояния между опорами балки).

Устройство цепной электротали

Электродвигатель вращает звёздочку, она протягивает грузовую цепь с крюком на конце. Процесс подъёма груза управляется кнопочным пультом. Тормоз нормально закрытого типа удерживает нагрузку при отключённом питании и размыкается при включении привода (п. 209 Правил, приказ № 359).

Таль служит для подъёма и перемещения грузов в цехах, на складах и строительных объектах. Канатные электрические тали: «Электротали канатные».

Типы электрических талей по креплению

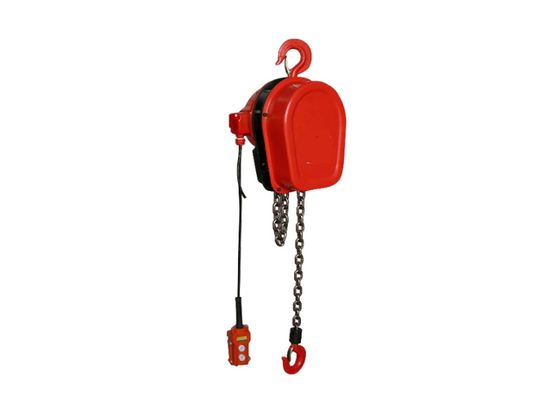

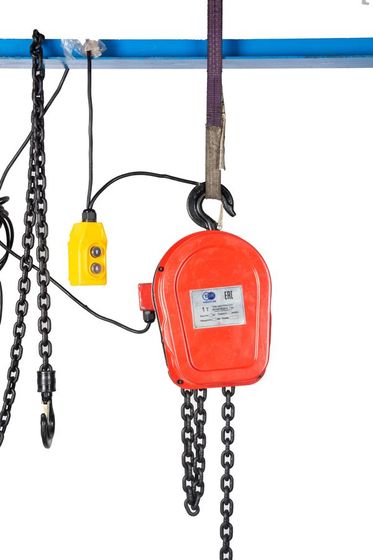

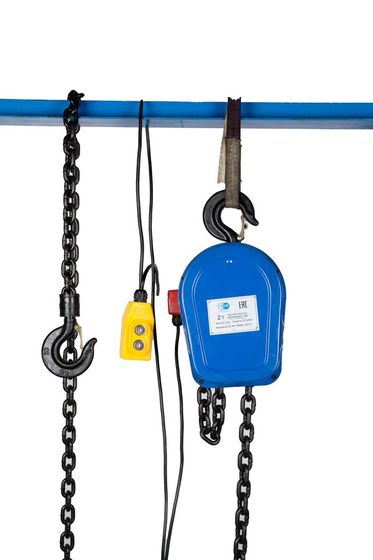

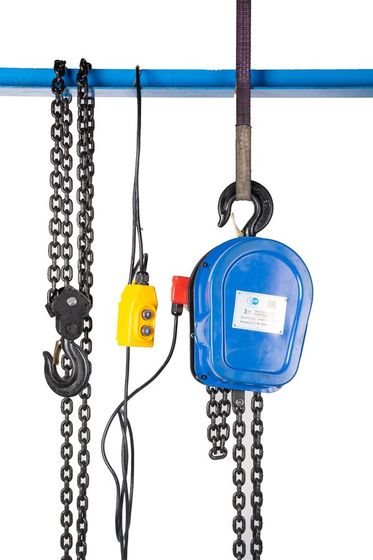

Модели на одном месте собраны на странице «Цепная стационарная», модели для хода по балке на странице «Цепная передвижная».

Преимущества электрических талей

• Компактный корпус: двигатель, редуктор и звёздочка в одном блоке.
• Точное позиционирование: оператор останавливает нагрузку на нужной высоте, медленная ступень двухскоростных моделей помогает.
• Простое обслуживание: основное внимание уделяют цепи, крюку, тормозу и концевому выключателю.

Технические характеристики и особенности

Технические особенности указаны в названии модели. Грузоподъёмность начинается с 250 кг и 500 кг (0,5 т), затем идут значения, в том числе 1, 2, 3, 5 и 10 тонн, а верхняя граница составляет 30 тонн. Высота подъёма — расстояние, на которое поднимается крюк: 3; 4,5; 6; 9; 12; 18; 24 или 30 м. Запись «10т 24м 380В» означает нагрузку до 10 тонн, высоту 24 м, питание 380 В.

Скорость подъёма указывают в метрах в минуту. У двухскоростных моделей две ступени через косую черту (8/2; 6,9/2,3): быстрая для основной работы, медленная для точной установки. Такие модели описаны на странице «Электротали двухскоростные». Скорость хода тележки составляет 11, 15, 20 или 21 м/мин, двухскоростной ход обозначают 20/5 и читают так же.

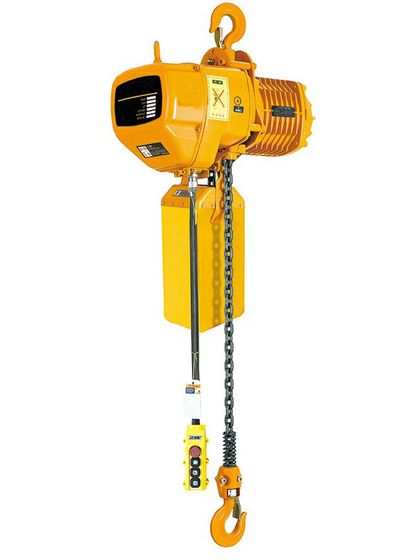

В названиях моделей TOR встречается серия HHBD, другие бренды перечислены на странице «Электротали по брендам».

Питание и режим работы

Большинство моделей питается от трёхфазной сети 380 В, часть рассчитана на 220 В (страницы «Электротали 380В» и «Электротали 220В»).

Перед осмотром цепи, заменой крюка или подключением таль отключают от сети. К управлению и строповке (навеске нагрузки на крюк) допускают обученных работников по приказу (п. 90, п. 93 Правил, приказ № 359).

В названии части моделей стоит класс работы M5. Он описывает режим эксплуатации по нагруженности и наработке, классификацию задаёт ГОСТ 34017-2016.

Цепь, крюк и приборы безопасности

Перед пуском проверяют:

• сертификат изготовителя об испытании цепи (п. 199 Правил);
• предохранительный замок на крюке (п. 183);
• что цепь не сходит со звёздочки и не заклинивает между звёздочкой и осью (п. 166 требует исключить это конструкцией);
• зазор до упора после срабатывания концевого выключателя, минимум 50 мм (п. 241).

Безопасный подъём начинается с пробного: нагрузку приподнимают на высоту не более 200–300 мм и проверяют строповку и тормоз (п. 434).

Заказ электротали

1. Вес самого тяжёлого груза вместе с захватом или траверсой (балкой-захватом).
2. Высоту подъёма от пола до крюка.
3. Крепление: на одном месте или на тележке, ширину профиля балки.
4. Питание: 220 В или 380 В.
5. Число включений за смену и нужный класс работы.
