Электротали по грузоподъёмности

Электротали по грузоподъёмности образуют ряд от 100 кг до 10 тонн; у каждой ступени есть отдельная страница. Масса груза задаёт ступень и влияет на выбор типа механизма и режима; высоту подъёма и скорость уточняют по условиям работы.

Ряд грузоподъёмности: электрические цепные тали и электрические канатные тали

Ряд идёт ступенями: 100, 200, 250 и 500 кг, затем 1, 2, 3, 5 и 10 тонн. Электрические канатные тали работают со стальным канатом (тросом), электрические цепные тали с грузовой цепью; на 5 и 10 т в основном канатные.

Нагрузка, которую поднимает грузоподъёмный механизм

Грузоподъёмность рассчитана на общий вес поднимаемого груза: сам груз, стропы, траверса и другие съёмные грузозахватные приспособления. Допустимая нагрузка не превышает номинальную: груз вместе с оснасткой должен укладываться в ступень, при сумме у границы выбирают следующую.

Правила обеспечения промышленной безопасности при эксплуатации грузоподъёмных механизмов (приказ № 359) распространяются на электрические тали (п. 2). Учёту они не подлежат (п. 53).

Порядок подбора по грузоподъёмности

1. Определите нагрузку: груз плюс стропы и траверса.
2. Выберите ступень ряда выше полученной суммы.
3. Задайте высоту подъёма от рабочей отметки крюка до верхней точки.
4. Выберите подвес: стационарный или на тележке вдоль балки.
5. Для частой работы уточните класс M4 или M5.

Перед первым подъёмом груз приподнимают на высоту не более 200-300 мм: так проверяют строповку и действие тормоза (Правила № 359, п. 434).

Технические характеристики: высота подъёма в м и скорость

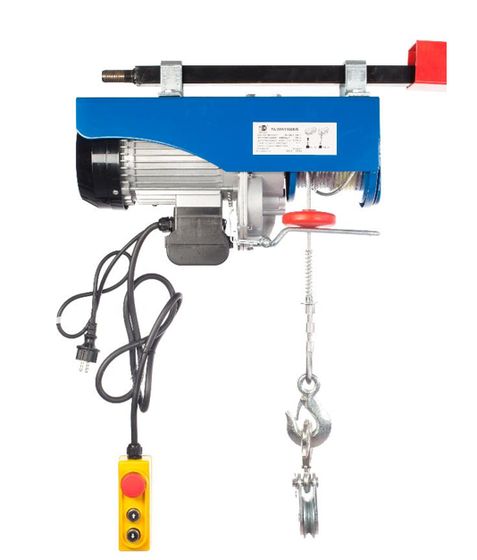

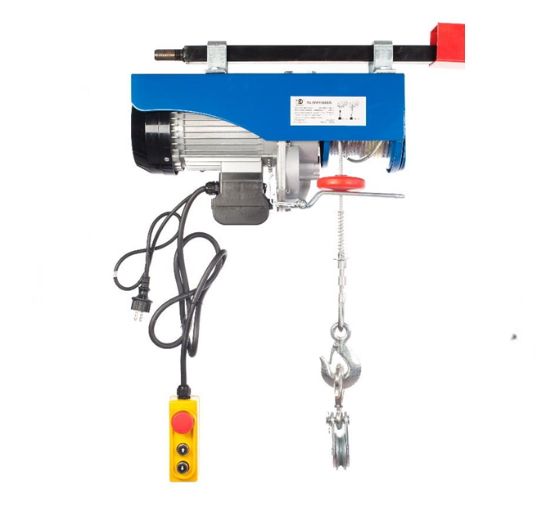

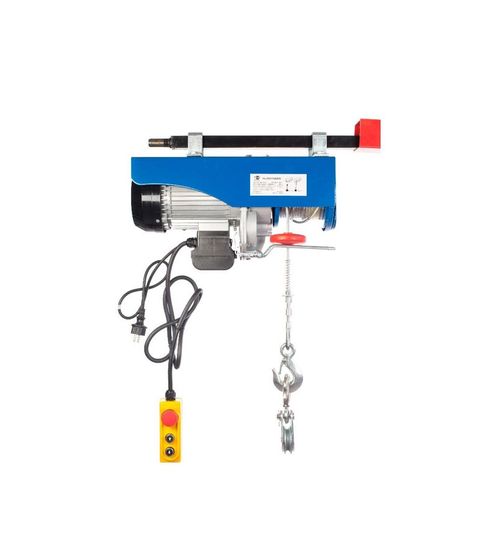

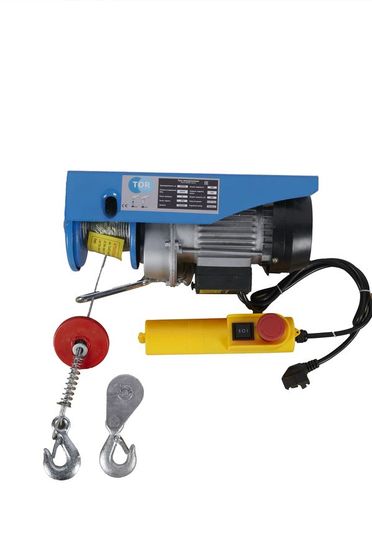

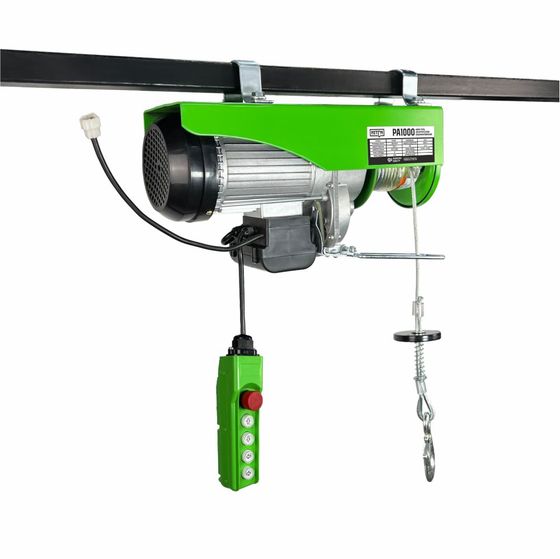

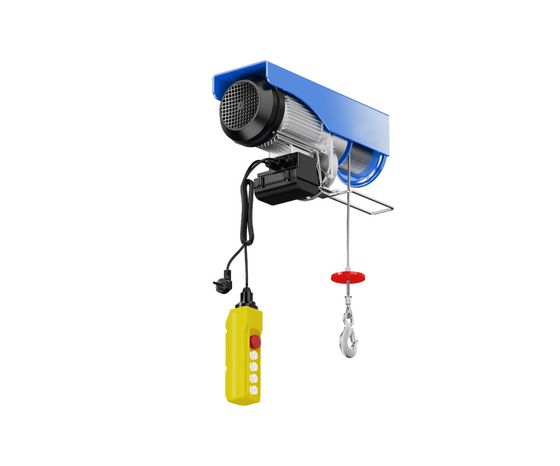

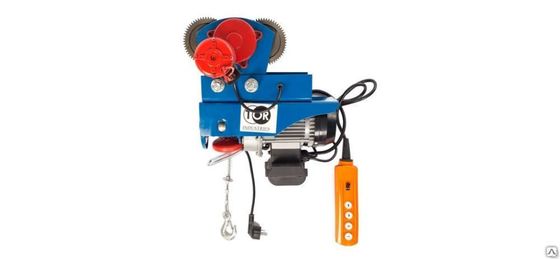

Высота в ряду составляет 3, 6, 9 и 12 м, у отдельных моделей 18 и 30 м. Двойные значения 12/6, 20/10 и 30/15 есть у мини-талей: первое число относится к меньшей грузоподъёмности пары, второе к большей. Скорость подъёма у моделей с указанными данными составляет от 0,6 до 21 м/мин, передвижения 20 м/мин.

Режим работы: классы M4 и M5

Группа режима по ГОСТ 34017-2016 обозначается классом. M4 и M5 указаны у моделей на 5 и 10 т. Класс M4 есть и у части моделей на 1 и 2 т. Класс M5 означает более напряжённый режим работы, чем M4. Исполнение УСВ разбирает страница «Электротали с уменьшенной строительной высотой».

Тали и тельферы: подъём и перемещение грузов, питание

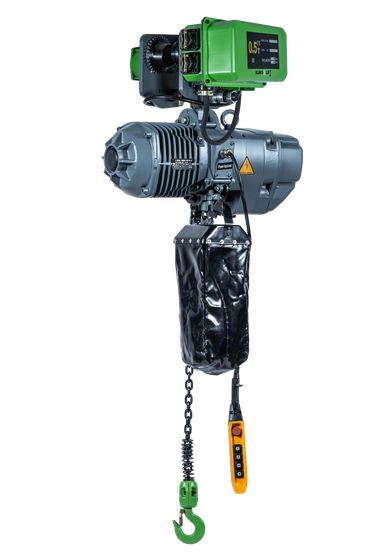

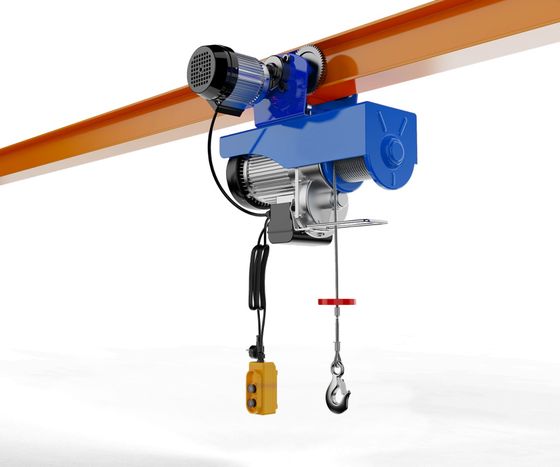

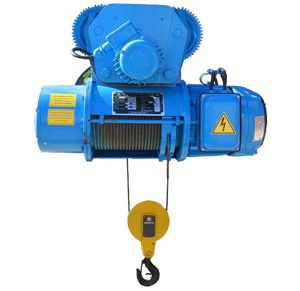

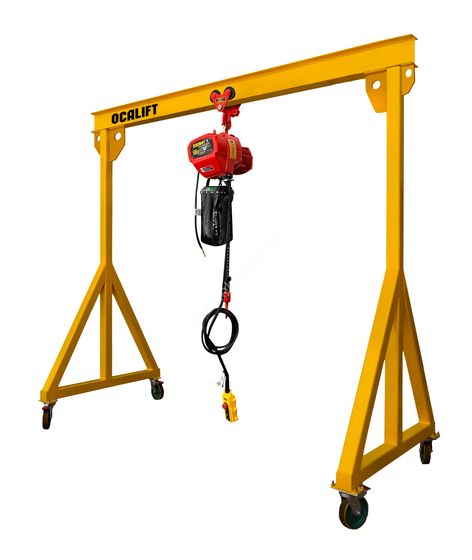

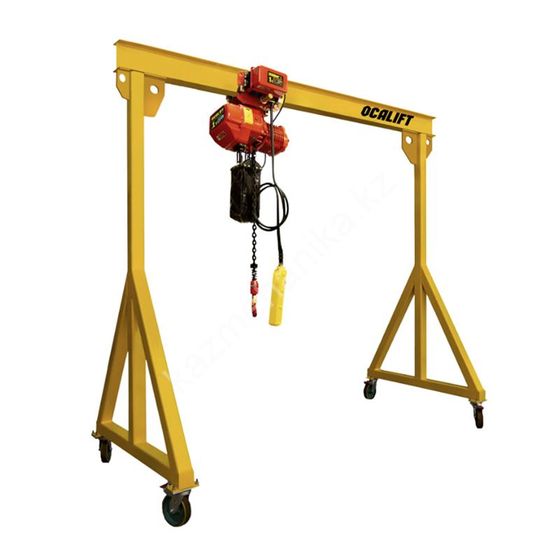

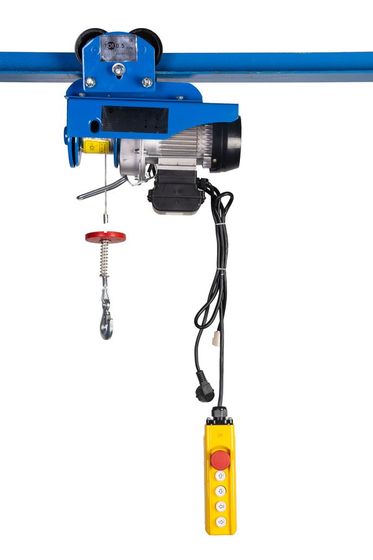

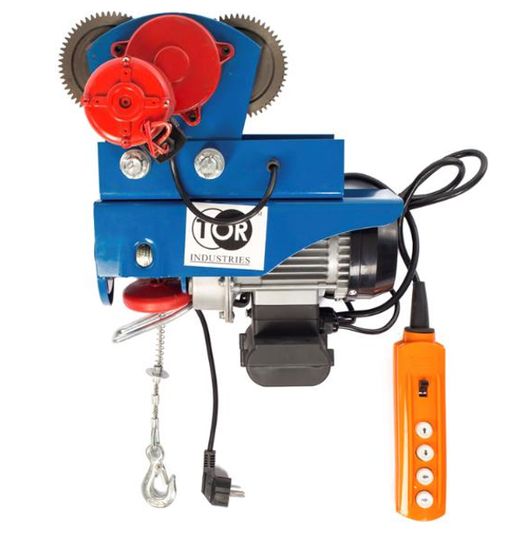

Электрическая таль поднимает груз. Она состоит из электродвигателя, редуктора, тормоза, барабана и крюка. Барабан стоит у канатной тали, на него наматывается канат. У цепной стоит звёздочка, она зацепляет звенья цепи. Стационарная закрепляется на месте, тельфер на тележке перемещает груз вдоль балки. Преимущества электрического привода: подъём без усилия оператора и управление с пульта. Тали входят и в состав мини-кранов на каретке.

Сеть 380 В трёхфазная. Подключение выполняют по руководству по эксплуатации.

Заказ электротали по грузоподъёмности

В заявке укажите:

• грузоподъёмность и самый тяжёлый груз вместе с оснасткой;
• рабочую высоту в метрах;
• подвес: стационарный или передвижной, профиль и длину балки;
• напряжение сети, 220 или 380 В;
• особенности комплектации и гарантию изготовителя: срок и условия указаны в договоре и гарантийном талоне;
• класс работы M4 или M5;
• вариант: канатная или цепная, УСВ, усиленное исполнение (PRO), двухскоростная;
• вид управления: кнопочный пульт или радиопульт.
