Электротали 5 тонн

Электрическая таль на 5 тонн относится к грузоподъёмному оборудованию: этот грузоподъёмный механизм поднимает и опускает груз массой до пяти тонн приводом от электродвигателя, а в передвижном исполнении обеспечивает перемещение груза вдоль балки. Такие изделия выбирают для ремонтных площадок, цехов, складов и промышленных объектов, где нужен подъём тяжёлых грузов на высоту 6, 9, 12 или 18 метров. Главное различие внутри группы задают тяга (канат или цепь), подвес и режим работы.

Разновидности электроталей на 5 т: высота и исполнение

В группу входят серии, перечисленные в таблице.

Канатная и цепная таль на 5 т: устройство и отличия

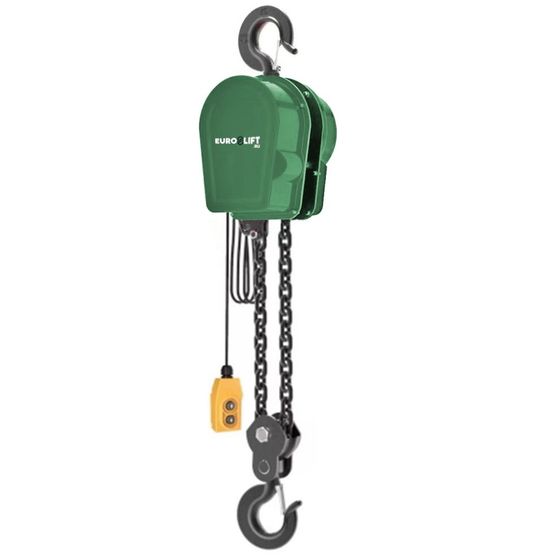

У большинства моделей группы грузовой канат наматывается на барабан, и груз идёт плавно, без рывков. Таль электрическая канатная удобна при большой высоте подъёма. У цепной модели несущим элементом служит грузовая цепь, цепная таль на пять тонн встречается реже. Ручная таль на 5 т относится к другой группе каталога.

Правила № 359 для грузоподъёмных механизмов требуют, чтобы канат или цепь не могли самопроизвольно сойти с барабана или звёздочки (п. 166). Для грузового крюка электрической тали предусмотрен предохранительный замок (п. 183).

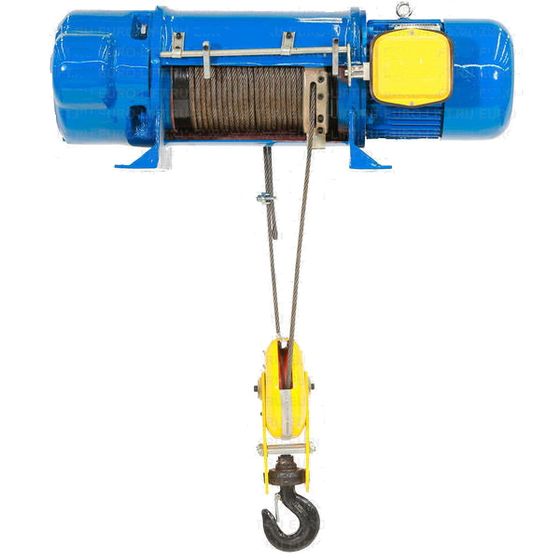

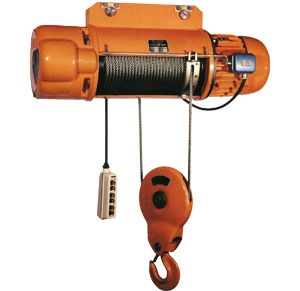

Подвес: стационарная таль и тельфер электрический

Стационарная модель крепится на лапах к раме и поднимает груз по одной вертикали; перемещение груза в сторону ей недоступно. Тельфер подвешивается на тележке и обеспечивает перемещение груза вдоль пролёта. У позиций с указанной скоростью перемещения тележки она составляет 20 м/мин. Тельфер электрический (электротельфер) — грузоподъёмный механизм, который состоит из подъёмного механизма и ходовой тележки.

Технические характеристики тали на 5 т: высота, скорость, двигатель

Технические характеристики зависят от серии. Высота подъёма в метрах равна длине хода крюка: 6, 9, 12 или 18 метров. В части позиций указана скорость подъёма 8 м/мин, у других малая скорость 0,8 и 0,6 м/мин; двухскоростные модели дают малую скорость для точной постановки груза. Мощность электродвигателя подъёма зависит от модели, смотрите паспорт. Таль электрическая может работать на заводах, складах и ремонтных площадках.

Перед включением на новом месте электрик сверяет напряжение сети с данными паспорта и руководства по эксплуатации изделия.

Класс работы M4, M5 и исполнения УСВ, PRO

Режим работы записывают классом по ГОСТ 34017-2016: в группе встречаются M4 и M5. Класс выбирают по числу подъёмов за смену и нагрузке; точное соответствие смотрите в паспорте модели.

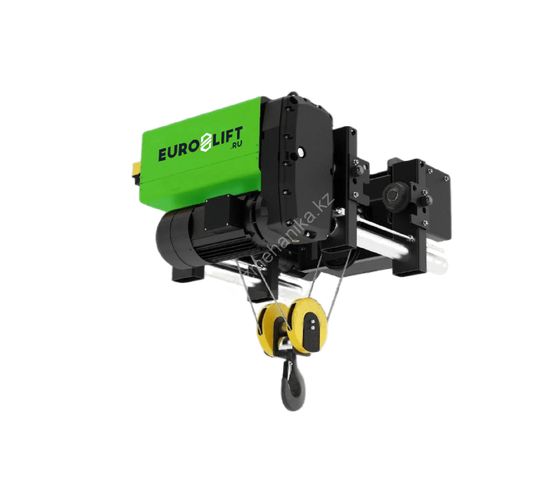

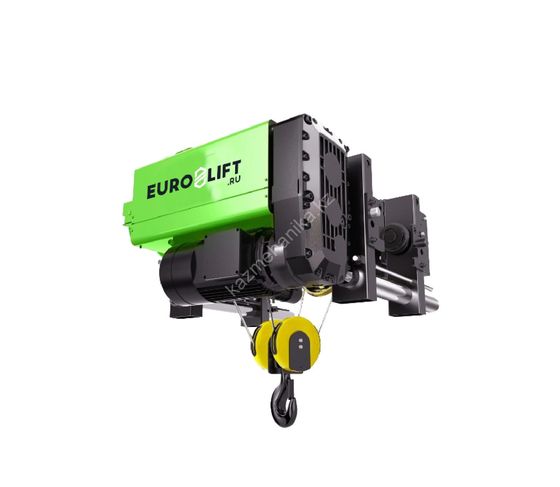

Обозначение УСВ означает уменьшенную строительную высоту: корпус размещается ближе к пути, и крюк поднимается выше под потолком. Для исполнения PRO предусмотрен усиленный двигатель.

Осмотр и пробный пуск грузоподъёмного механизма на 5 т

Перед пуском механизм осматривает машинист или оператор, результат заносят в журнал (п. 110). Работы на высоте под потолком выполняет персонал, допущенный к работе приказом (п. 90).

1. Отключить механизм от сети и убедиться, что напряжения нет.
2. Осмотреть канат, крюк с замком, крепление тали.
3. Включить питание и проверить кнопки пульта управления, тормоз, концевые выключатели подъёма и работу тележки при перемещении.
4. Приподнять груз на высоту 200–300 мм и проверить строповку и работу тормоза (п. 434).

Правила не допускают работу при неисправных тормозах и приборах безопасности (п. 435). Зазор между крюковой подвеской и упором после срабатывания концевого выключателя при подъёме без груза у электрических талей составляет не менее 50 мм (п. 241).

Критерии подбора тали на 5 тонн

Грузоподъёмное оборудование выбирают по признакам:

• грузоподъёмность 5 т и вес груза вместе со стропами и траверсой;
• высота подъёма с запасом на длину строп;
• тип подвеса: стационарный или передвижной тельфер;
• класс работы M4 или M5 по числу подъёмов за смену;
• напряжение 380 В и место под пульт управления.

Для перемещения тяжёлого груза по цеху или ремонтной площадке нужен тельфер электрический, для подъёма на месте хватает стационарной модели. При подъёме и перемещении различных грузов для тельфера важна длина балки, по которой идёт тележка; у объёмного груза ширину проёма сверяют вместе со стропами. Если масса не превышает три тонны, смотрите «Электротали 3 тонны»; для груза тяжелее пяти тонн предназначены «Электротали 10 тонн». Общие правила выбора по грузоподъёмности собраны на странице «Электротали по грузоподъёмности».

Что указать при заказе тали на 5 т

Для подбора грузоподъёмного механизма менеджеру передают перечень данных: вес груза, высоту подъёма, длину пути для перемещения груза тельфером, класс работы, напряжение сети и тип пульта. Описание товара в карточке сверяют с паспортом изделия; в комплект документов входит паспорт и руководство по эксплуатации.
