Электротали канатные

Электрическая канатная таль поднимает груз стальным канатом (тросом), который наматывается на барабан. Передвижная таль перемещается на каретке по нижнему фланцу (полке) двутавровой балки, стационарная крепится на лапах к неподвижной опоре. Тали этого типа рассчитаны на нагрузки от 500 кг до 20 тонн и подъём на высоту до 50 м от сети 380 В.

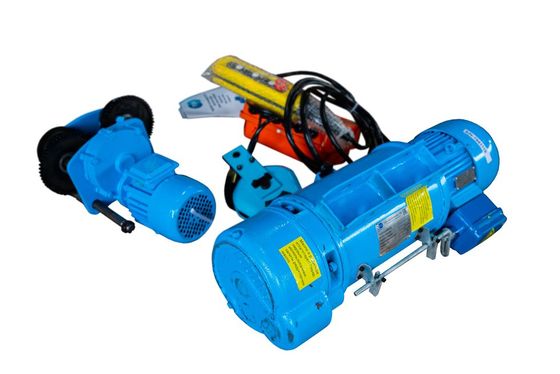

Состав электрической канатной тали

Таль оборудована электрическим приводом: барабан приводится электродвигателем с редуктором (электропривод подъёма). Тормоз электромагнитный, нормально закрытого типа: при отключении питания он срабатывает и фиксирует груз на весу (п. 209 Правил обеспечения промышленной безопасности при эксплуатации грузоподъёмных механизмов, приказ № 359). Концевые выключатели ограничивают ход крюка вверх и вниз (п. 239).

• барабан с канатом и крюк;
• электромагнитный тормоз;
• каретка (тележка) с ходовыми колёсами у передвижной тали;
• выносной кнопочный пульт управления на кабеле.

Разновидности талей: передвижной и стационарный подвес

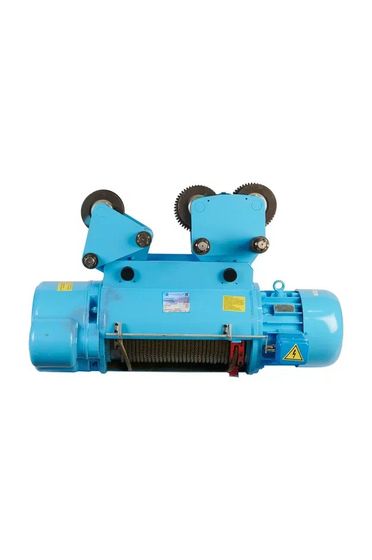

Передвижная таль может перемещать груз вдоль балки в горизонтальном направлении. Стационарная таль работает в одной точке и груз не перемещает. Модель подвесного типа на двутавровой балке называют тельфером.

CD1 серия и Gearsen CD

CD1 серия охватывает нагрузки от 0,5 до 10 т и подъём от 6 до 30 м. Gearsen CD имеет тот же ряд нагрузок и подъём до 36 м. У Gearsen CD класс работы M3, скорость подъёма 7 или 8 м/мин, скорость перемещения 20 м/мин.

Производители в названиях моделей: TOR, Gearsen, OCALIFT, OxLift.

Исполнения по обозначению модели

В обозначении BASE означает базовое исполнение, PRO усиленный двигатель. Двухскоростные модели, тали с радиоуправлением (дистанционным пультом) и с уменьшенной строительной высотой описаны на страницах «Электротали двухскоростные», «Электротали с радиоуправлением» и «Электротали с уменьшенной строительной высотой».

Грузоподъёмность, скорость и класс работы

Грузоподъёмность устройства указана в названии модели, скорость работы механизма подъёма в м/мин в карточке товара. Класс работы M3, M4 или M5 показывает режим по ГОСТ 34017-2016. Чем выше цифра, тем тяжелее режим: больше нагрузка и число циклов за срок службы.

Выбор электрической канатной тали и тельфера

1. Нагрузку выбирают по весу самого тяжёлого груза с запасом на стропы и траверсу (съёмные захваты).
2. Длина троса на барабане зависит от высоты подъёма.
3. Для тельфера измеряют ширину фланца и профиль двутавровой балки: от них зависит подбор каретки.
4. Класс работы подбирают по числу включений в смену, которое оценивают вместе с нагрузкой.

Осмотр перед началом подъёма

Работа при неисправных приборах безопасности и тормозах не допускается (Правила № 359, п. 435).

Как грузоподъёмное оборудование, электрическая канатная таль входит в сферу Правил № 359 (п. 2).

1. Отключите таль от сети. Обслуживание поручают электрослесарям, допущенным приказом (п. 90, п. 93).
2. Осмотрите канат (трос): обрывы проволок, уменьшение диаметра, крепление конца на барабане (Приложение 8).
3. Проверьте крюк: износ зева более 10% первоначальной высоты вертикального сечения бракуется (Приложение 18).
4. Подайте питание и без груза проверьте тормоз, концевые выключатели и пульт (п. 435).
5. Приподнимите груз на высоту не более 200–300 мм, проверьте строповку и действие тормоза (п. 434).
