Грузовые захваты — это специализированные быстроразъемные грузозахватные приспособления, предназначенные для надежной фиксации и перемещения грузов со специфической геометрией (стальных листов, круглых труб, металлических и пластиковых бочек, рельсов, балок) без использования монтажных петель и рым-болтов.
Применение специализированных захватов многократно сокращает время строповки/расстроповки, исключает повреждение кромок груза и повышает общую культуру безопасности на производстве. В Республике Казахстан эксплуатация захватов регламентируется Приказом Министра по инвестициям и развитию РК № 359 («Правила обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов»), ТР ТС 010/2011, а также стандартами ГОСТ 33715-2015 и ГОСТ 31581-2012.
| Группа захватов | Исполнения |
|---|---|
| Для листового металла | вертикальные эксцентриковые (QC, DSQK, CD) — подъём и кантование; горизонтальные эксцентриковые (DHQ, PDB) — работа парами и пачками |
| Трубные | клещевые рычажные с полиуретановыми или резиновыми накладками; торцевые крюковые (ЗТ, TRU) с защитой фаски под сварку |
| Для бочек 200 л | за буртик «клюв попугая» (DL500, вертикальные и горизонтальные); клещевые цепные (тип SL); кантователи с червячным редуктором для слива |
| Магнитные (серия PML) | неодимовые магниты NdFeB, запас на отрыв 3,5:1, рабочая температура до +80 °C |
1. Захваты для листового металла
Листовой прокат — один из наиболее травмоопасных грузов в металлообработке, машиностроении и судостроении. Листы обладают высокой гибкостью, острыми кромками и гладкой поверхностью. Для их подъема применяются эксцентриковые захваты двух принципиальных типов: вертикальные и горизонтальные.
1.1. Вертикальные эксцентриковые захваты (QC, DSQK, CD)
Предназначены для подъема, перемещения и кантования (поворота из горизонтального положения в вертикальное на 180°) одиночных стальных листов.
- Принцип действия: Зажимное усилие создается зубчатым эксцентриковым кулачком, прижимающим лист к неподвижной рифленой опорной площадке. Чем выше масса груза, тем сильнее эксцентрик вгрызается в металл.
- Грузоподъемность: от 0.5 до 16.0 тонн.
- Диапазон раскрытия зева: 0–20 мм, 0–35 мм, 30–60 мм, 50–100 мм.
- Ограничение по твердости листа: Твердость поднимаемой стали не должна превышать HRC 30 (HB 300). При подъеме закаленных или броневых сталей зубья эксцентрика скользят по поверхности, не создавая надежного внедрения, что ведет к срыву груза.
- Минимальная масса груза: Для надежного самозаклинивания масса листа должна составлять не менее 10% от номинальной грузоподъемности захвата (Qфакт ≥ 0.1 × WLL).
- Шарнирные проушины (DSQK): Захваты со стационарной проушиной допускают отклонение стропа от вертикали не более чем на ±5°. Для строповки под углом (например, двухветвевым стропом 2СК без траверсы) применяются захваты с универсальной 3D-шарнирной проушиной (тип DSQK/CDD).
Таблица 1. Снижение грузоподъёмности вертикального захвата DSQK при угле наклона стропа
| Угол отклонения стропа от вертикали | Допустимый процент от WLL | Пример для захвата WLL = 3.0 т |
|---|---|---|
| 0° (строго вертикально) | 100% | 3.00 т |
| 30° | 85% | 2.55 т |
| 45° | 70% | 2.10 т |
| 60° | 50% | 1.50 т |
| > 60° | Категорически запрещено! | Срыв с опорной площадки |
1.2. Горизонтальные захваты (DHQ, PDB)
Используются для подъема листов и пачек листового проката в строго горизонтальном положении.
- Правило парности: Горизонтальные захваты применяются только парами (минимум 2 захвата на 2-ветвевом стропе) или четверками (4 захвата с траверсой). Использование одиночного захвата запрещено.
- Угол строповки: Угол между ветвями стропа не должен превышать 60° (угол к вертикали β ≤ 30°). При больших углах горизонтальная составляющая силы стремится сорвать захват с кромки листа.
- Предотвращение провисания: Для тонких листов (толщиной до 4 мм) и длинномеров свыше 3 метров обязательна траверса, предотвращающая волнообразный изгиб и выскальзывание металла из зева.
2. Захваты для трубного проката
Трубы круглого сечения требуют деликатной строповки без деформации геометрии трубы и без повреждения заводской фаски под сварку.
2.1. Клещевые рычажные захваты
- Применяются для одиночных труб диаметром от 50 до 1400 мм.
- Оснащаются автоматическим замком-фиксатором (работа в полуавтоматическом цикле без присутствия стропальщика на штабеле).
- Контактные поверхности губок футеруются износостойким полиуретаном или твердой резиной, что критично для изолированных газо- и нефтепроводных труб (с 3-слойным полиэтиленовым антикоррозионным покрытием ВУС).
2.2. Торцевые крюковые захваты (тип ЗТ / TRU)
- Применяются парами на двухветвевом стропе (2СК или 2СЦ) для труб длиной от 6 до 12 метров.
- Вставляются с обоих торцов трубы.
- Контактирующая с фаской часть крюка изготавливается из мягкого сплава (алюминий Д16Т, латунь ЛС59-1) или оснащается полиуретановой сменной подушкой, предотвращающей замятие фаски перед сваркой в плеть.
Подобрать оборудование под вашу задачу
3. Захваты для бочек 200 литров
Стандартные 200-литровые металлические и пластиковые бочки (массой до 300–400 кг с нефтепродуктами, маслами, красками, химикатами) не имеют штатных точек строповки.
| Захват для бочки | Как работает |
|---|---|
| За буртик, «клюв попугая» (DL500, LM800) | самозажимной клиновой замок цепляется за верхний закатной буртик; посадка быстрая, бочка идёт строго вертикально |

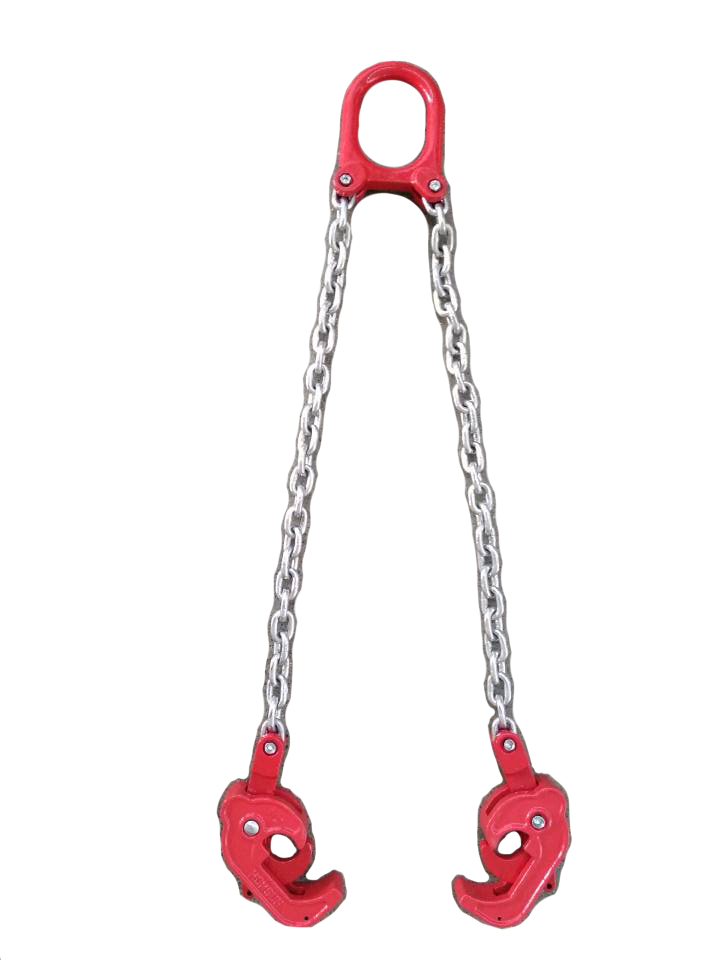

| Цепной клещевой (тип SL) | два шарнирных рычага с крюками на цепном пауке 2СЦ обжимают бочку за верхний и нижний поясной кант |
| Кантователь (тип NBF, HK) | ленточный бандаж с цепным зажимом и червячный редуктор со штурвалом: бочка плавно поворачивается на 360° для порционного слива |
4. Магнитные грузозахваты серии PML
Магнитные захваты на основе редкоземельных постоянных неодимовых магнитов NdFeB (неодим-железо-бор) обеспечивают колоссальную подъемную силу без подключения к электрической сети.
Ключевые параметры магнитных захватов PML:
- Коэффициент запаса на отрыв: По стандарту ТР ТС 010/2011 и ГОСТ 33715-2015 запас на отрыв магнитной подошвы составляет k = 3.5:1 (при номинальной г/п 1000 кг испытательный отрыв происходит при нагрузке свыше 3500 кг).
- Температурный диапазон: Стандартные неодимовые магниты теряют коэрцитивную силу при температуре выше +80°C. Подъем горячего проката, деталей после термообработки или сварки категорически запрещен (для термостойких условий заказываются высокотемпературные захваты до +200°C с магнитами SmCo).
- V-образный паз основания: Позволяет захватывать как плоские листы и плиты, так и круглые трубы/валы (грузоподъемность на круглых деталях составляет 50% от номинала).
Таблица 2. Влияние толщины стали и воздушного зазора на грузоподъёмность PML
| Толщина листа (сталь Ст3) | Воздушный зазор (краска/ржавчина) | Реальная грузоподъемность от WLL |
|---|---|---|
| ≥ 40 мм (чистый металл) | 0.0 мм (идеальный контакт) | 100% |
| 20 мм | 0.0 мм | 85–90% |
| 10 мм | 0.0 мм | 50% (магнитный поток замыкается в воздухе) |
| ≥ 40 мм | 0.1 мм (слой грунтовки/пыли) | 80% |
| ≥ 40 мм | 0.5 мм (окалина/неровности) | 50% |
| ≥ 40 мм | 1.0 мм (ржавчина/толстая краска) | 30% |
5. Нормы браковки грузовых захватов по ПБ РК
Согласно Приказу Министра по инвестициям и развитию РК № 359, осмотр захватов лицом ИТР проводится каждый месяц с записью в «Журнал учета и осмотра СГЗП». Стропальщик проверяет захват перед каждой сменой.
Захват бракуют и снимают с работы, если:
- зубья эксцентрика или насечка опорной площадки изношены больше чем на 10 % от первоначальной высоты профиля — зализанные зубья срывают груз;
- на корпусе, щеках или проушине есть трещина любого размера и расположения;
- корпус деформирован остаточно: зев раскрылся сверх допуска изготовителя;
- соединительные оси и шарнирные пальцы изношены больше чем на 5 % по диаметру;
- неисправен предохранительный фиксатор или пружина прижима;
- ослабли болтовые соединения, заедает рычаг PML;
- маркировочный шильдик отсутствует или нечитаем — нет WLL и завода-изготовителя.
6. Поставка сертифицированных захватов от ИП «Казмеханика»
ИП «Казмеханика» (telfery.kz) поставляет полный спектр промышленных грузозахватных приспособлений со склада в Казахстане и под заказ:
- Вертикальные и горизонтальные захваты для листа (QC, DSQK, DHQ, PDB г/п от 0.5 до 16.0 т).
- Магнитные захваты серии PML (г/п от 100 кг до 6.0 т с паспортом и заводской калибровкой).
- Трубные клещевые и торцевые захваты с алюминиевыми/полиуретановыми вставками.
- Захваты для бочек (DL500, SL, NBF с редукторным кантованием).
- Захваты для сортового проката, рельсов и сэндвич-панелей.
Все грузозахватные приспособления проходят заводские испытания с нагрузкой 1.25 × Qном, имеют индивидуальный паспорт изделия, сертификат соответствия ТР ТС 010/2011 и гарантию 12 месяцев. Оперативная доставка в Алматы, Астану, Караганду, Шымкент, Атырау, Актобе, Павлодар и другие города Казахстана.
