При проектировании крановой системы для производственного цеха, склада или мастерской выбор между опорной и подвесной кран-балкой определяет не только бюджет на крановое оборудование, но и требования к несущему каркасу здания, фундаментам и технологической планировке помещений.

Оба типа кран-балок относятся к однобалочным мостовым кранам и решают общую задачу — перемещение грузов в трех плоскостях (X, Y, Z) с помощью электрической тали (тельфера). Однако способ опирания концевых балок на подкрановый путь кардинально меняет распределение нагрузок на строительные конструкции, полезную высоту подъема и конфигурацию рабочей зоны.

Ниже представлен детальный сравнительный разбор конструкций, кинематики и условий применимости опорных и подвесных кран-балок от инженеров ИП «Казмеханика».

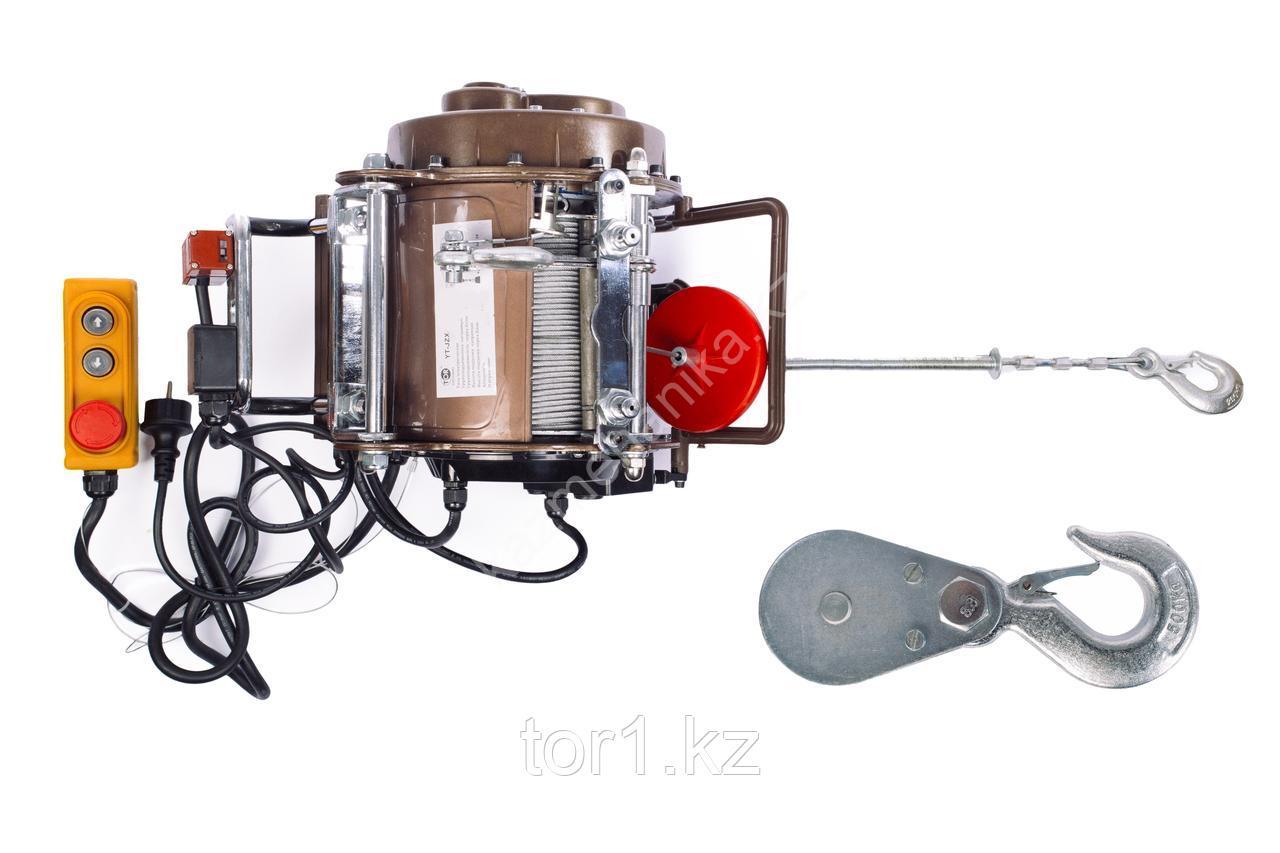

Тали и тельферы

Весь раздел →

Фундаментальное конструктивное различие

Разница между опорным и подвесным краном заключается в векторе передачи весовых нагрузок и пространственном расположении моста относительно подкранового рельса.

Опорная, ГОСТ 22045-89 Подвесная ферма кровли подкрановые балки на консолях колонн мост катится сверху колонны сжаты нижний пояс фермы пути — двутавры 24М и 30М мост висит снизу ферма работает на растяжение Опорная нагружает колонны, подвесная — кровлю

Опорная кран-балка (ГОСТ 22045-89)

У опорной кран-балки ходовые колеса концевых балок устанавливаются сверху на направляющий рельс или стальной квадрат.

  • Подкрановый путь: Рельсы (железнодорожные Р-18, Р-24, Р-43, крановые КР-70 или калиброванный квадрат 50×50 мм / 60×60 мм) укладываются на стальные либо железобетонные подкрановые балки.
  • Опоры путей: Подкрановые балки опираются на железобетонные консоли капитальных колонн здания, приваренные металлические столики стальных колонн или на отдельно стоящую независимую эстакаду.
  • Положение моста: Несущий мост кран-балки поднят над отметкой головки рельса. Вся конструкция крана находится выше подкранового пути.

Подвесная кран-балка

У подвесной кран-балки концевые ходовые тележки подвешиваются снизу за нижние полки подвесных подкрановых путей.

  • Подкрановый путь: Специальный горячекатаный монорельсовый двутавр типа «М» по ГОСТ 19425-74 (профили 24М, 30М, 36М, 45М с внутренним уклоном полок не более 12%) или балки с параллельными гранями полок.
  • Опоры путей: Двутавры подвешиваются к нижним поясам стропильных или подстропильных ферм, балкам межэтажных перекрытий либо кровельным ригелям через шарнирные или жесткие тяги.
  • Положение моста: Несущий мост крана расположен под подвесными путями (ниже плоскости крепления к кровле).

Сравнительный технический баттл по 8 ключевым параметрам

Параметр сравненияОпорная кран-балка (ГОСТ 22045-89)Подвесная кран-балкаИнженерный выигрыш
1. Полезная высота подъема (Hп)Максимальная (мост поднят над путями на 400... 800 мм)Снижена на 500... 1100 мм из-за строительной высоты подвесаОпорная
2. Вектор нагрузок на зданиеСжатие колонн и фундамента (вертикальное давление вниз)Растяжение и изгиб нижнего пояса ферм кровлиОпорная
3. Обслуживание зон у стен цехаМертвая зона 0.8... 1.5 м от оси рельса до крюкаМинимальная мертвая зона (0.2... 0.4 м) за счет консолейПодвесная
4. Предельный пролет моста (Lk)До 28.5... 34.5 м (однопролетная схема)До 15... 18 м (однопролетная), до 30... 36 м (многоопорная)Опорная (на 1 пролет)
5. Грузоподъемность (Q)От 1.0 до 16.0... 20.0 т (однобалочная)От 0.5 до 5.0 т (редко до 10.0 т)Опорная
6. Стыковка путей и переезд талиНевозможнаВозможна (стыковка мостов и монорельсов через замки)Подвесная
7. Чувствительность к рихтовкеНизкая (пути жестко привязаны к жестким колоннам)Высокая (прогибы ферм от снега перекашивают колею)Опорная
8. Стоимость при готовом каркасеТребуются колонны, консоли и подкрановые балкиКрепится прямо к готовым фермам кровли (экономия металла)Подвесная

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Детальный разбор технических критериев

1. Полезная высота подъема крюка

Высота подъема крюка (Hп) критична для цехов с ограниченной высотой потолков или при необходимости перемещения высоких заготовок над установленными станками.

Опорная Подвесная низ фермы — общий уровень мост уровень пола крюк выше подвес 250–400 мм плюс двутавр пути около 300 мм крюк ниже на 600–1100 мм выигрыш 400–800 мм В одном и том же цехе опорная поднимает груз выше
  • Опорная кран-балка: Мостовая балка располагается над плоскостью катания колес. Тельфер перемещается по нижней полке несущего моста, который поднят максимально близко к нижнему поясу кровельных ферм здания.
  • Подвесная кран-балка: Пространство «съедается» последовательным суммированием габаритов:
  1. Высота узла подвески пути к ферме (200... 350 мм);
  2. Высота монорельсового двутавра 24М–45М (240... 450 мм);
  3. Высота ходовой тележки и концевой балки (250... 400 мм);
  4. Высота главного моста крана (350... 700 мм);
  5. Собственная строительная высота тали (hc).

Суммарная потеря полезной высоты подъема у подвесного крана составляет от 600 мм до 1200 мм по сравнению с опорным краном при идентичной геометрии здания.

Тали и тельферы

Весь раздел →

2. Нагрузка на строительные конструкции здания

Характер передачи статических и динамических нагрузок определяет требования к несущим элементам цеха.

Fсум = (Qном + mкр + mт) · g · kдин

Где:

  • Qном — номинальная грузоподъемность крана;
  • mкр — собственная масса моста и концевых балок;
  • mт — масса электрической тали с кареткой;
  • kдин — динамический коэффициент (для крановых режимов kдин = 1.15... 1.3).
Опорная: колонны сжаты Подвесная: ферма растянута мост колонна фундамент принимает сжатие ферма кровли и снеговая нагрузка подвесной путь тянет вниз нижний пояс фермы работает на растяжение растёт расчётный прогиб нужен запас на снеговой мешок риск усталостных трещин в узлах

Опорный кран

Вертикальная крановая нагрузка (Fверт) передается через подкрановую балку прямо на массивные колонны здания или отдельно стоящую эстакаду.

Колонны работают на внецентренное сжатие — это наиболее благоприятный режим работы для железобетона и прокатной стали. Динамические удары при торможении и перемещении тележки гасятся жесткостью колонн и фундамента.

Тали и тельферы

Весь раздел →

Подвесной кран

Крановый путь подвешивается непосредственно к нижнему поясу стропильных металлических ферм. Возникает точечная динамическая нагрузка, направленная вертикально вниз, которая суммируется с сезонной снеговой нагрузкой согласно СП РК 2.01-07-2017 «Нагрузки и воздействия»:

Pрасч = γ_f · S_k + γ_cr · Fподв

Если фермы здания изначально рассчитывались только на собственный вес сэндвич-панелей и снеговую нагрузку (типичная ситуация для быстровозводимых ангаров из ЛСТК), подвешивание крана грузоподъемностью 3.2... 5.0 т приведет к недопустимому прогибу ферм (f > L / 400), заклиниванию кровельных элементов или пластической деформации фасонок нижнего пояса.

Перед монтажом подвесного крана обязателен проверочный расчет несущей способности стропильных конструкций здания.

3. Зона обслуживания цеха и «мертвые зоны» у стен

Полнота покрытия площади пола грузоподъемным механизмом зависит от конструкции концевых узлов.

Тали и тельферы

Весь раздел →
стена стена колонна колонна опорный мост крана мёртвая зона 0,8–1,5 м подвесной мост с консолями консоль подводит таль к самой стене: остаётся 0,2–0,4 м Для складов с пристенными стеллажами это решающий довод

Опорная кран-балка

Мост опирается на пути внутри пролета между колоннами. Ходовая тележка тельфера физически не может подойти вплотную к колонне из-за:

  1. Габарита концевой балки и упоров (300... 500 мм);
  2. Ширины корпуса самой электротали (400... 800 мм);
  3. Отступа подкрановой балки от оси стены.

В результате вдоль обеих продольных стен цеха образуется мертвая зона шириной 0.8... 1.5 м, где крюк не может опуститься вертикально. Станки, расположенные у стен, приходится обслуживать вручную или с помощью консольных кранов.

Подвесная кран-балка

Главная мостовая балка подвесного крана выпускается за пределы подвесных путей в виде консолей длиной Lк = 0.5... 1.5 м (по паспорту крана).

Электрическая таль выезжает по мосту непосредственно на консольный участок, подводя крюк практически вплотную к ограждающим конструкциям здания (0.2... 0.4 м от стены). Это обеспечивает почти 100% коэффициент использования полезной площади цеха.

4. Длина пролета и многоопорные схемы

  • Опорные кран-балки: Являются двухточечными (двухопорными). Стандартный ряд пролетов по ГОСТ 22045-89 составляет от 4.5 м до 28.5 м (по индивидуальным проектам — до 34.5 м). При пролетах свыше 16.5 м балка моста выполняется коробчатого сварного сечения либо усиливается шпренгельной фермой для предотвращения усталостных прогибов.
  • Подвесные кран-балки:
  • Однопролетные (двухопорные): Пролет моста между путями обычно ограничен Lп ≤ 15.0 м (максимум 18.0 м при малой грузоподъемности). При больших пролетах собственный вес двутавра резко возрастает, вызывая критический прогиб.
  • Двухпролетные (трехопорные) и трехпролетные (четырехопорные): Главное конструктивное преимущество подвесной схемы. Если ширина цеха составляет 24, 30 или 36 метров, устанавливается один общий подвесной кран, который опирается на 3 или 4 параллельные нитки подвесных путей.
фермы кровли путь 1 путь 2 — средний путь 3 мост длиной 30–36 м пролёт 1 пролёт 2 Средний путь снимает половину пролёта — колонны в цехе не нужны

Такая многоопорная схема перекрывает широкие производственные корпуса одним краном без установки промежуточных рядов колонн в центре цеха, которые мешали бы проезду технологического транспорта.

Тали и тельферы

Весь раздел →

5. Грузоподъемность и режимы работы

  • Опорные однобалочные краны: Серийно изготавливаются на грузоподъемность 1.0; 2.0; 3.2; 5.0; 10.0; 12.5; 16.0 т. Применяются при легких (А3), средних (А5) и тяжелых (А7) режимах работы (по ISO 4301/1 / ГОСТ 34017-2016). Жесткость конструкции и прямой упор колес на рельс позволяют эксплуатировать опорные краны в непрерывном двух- и трехсменном графике металлобаз, литейных и машиностроительных производств.
  • Подвесные краны: Стандартная линейка ограничена грузоподъемностями 0.5; 1.0; 2.0; 3.2; 5.0 т (крайне редко — 10.0 т). Ограничение связано с несущей способностью полок монорельсового двутавра 24М–45М: при сосредоточенной нагрузке от ходовых катков более 2.5... 3.0 тонн на каток происходит пластический отгиб нижних полок двутавра и ускоренный износ роликов. Режим работы подвесных кранов — преимущественно А1–А3 (легкий/монтажный), реже А4.

6. Стыковка крановых мостов и переезд тали

Уникальная технологическая опция, доступная исключительно для подвесных систем:

мост крана пролёта А мост крана пролёта Б стыковочный замок: узел блокировки и узел фиксации таль с грузом переезжает через стык Груз не перегружают на пол — экономия смены и такелажа

При установке электромеханических стыковочных замков подвесной кран в Пролете А может подъехать встык к подвесному крану в Пролете Б (либо к стационарному монорельсовому пути цеха).

Замки жестко фиксируют мосты на одной оси, выдвигают защитные упоры безопасности и соединяют рельсовые профили. Электроталь с подвешенным грузом переезжает с одного моста на другой или уходит по монорельсу в соседний цех/на улицу.

В опорных кранах такая операция кинематически невозможна.

7. Сложность монтажа, компенсация температурных деформаций и рихтовка

Качество работы и долговечность ходовой части крана зависят от стабильности геометрии подкрановых путей.

Тали и тельферы

Весь раздел →
Опорный путь Подвесной путь под снегом рельс регулировочные прокладки балка положение восстанавливают подкладками и планками без снега прогиб фермы под снегом пути перекашивает вместе с фермой, кран идёт с перекосом Подвесной путь нельзя отрихтовать отдельно от кровли

Опорные пути

Монтируются на жесткие железобетонные или металлические подкрановые балки.

Рихтовка по высоте и оси выполняется стальными регулировочными подкладками и прижимными планками с шагом регулировки в доли миллиметра. Отклонение колеи удерживается в пределах допуска ± 3... 5 мм на протяжении многих лет.

Подвесные пути

Монтируются к фермам кровли, которые постоянно совершают пространственные температурные колебания (зима/лето) и упругие прогибы под воздействием снеговых и ветровых нагрузок.

Прогиб соседних ферм на разную величину приводит к изменению ширины колеи (S) между подвесными двутаврами. Чтобы колеса концевых тележек не заклинивало при сужении или расширении колеи, подвесные кран-балки изготавливают с плавающей (шарнирной) концевой балкой:

  • Одна концевая балка крепится к мосту жестко (базовая сторона);
  • Вторая концевая балка имеет шарнирное крепление, компенсирующее перекосы путей до ± 20... 40 мм.

8. Стоимость реализации проекта (CAPEX)

При оценке капитальных затрат важно учитывать общую смету «кран + подкрановые конструкции + строительные работы»:

Статья затратОпорная система, с нуляПодвесная система, к фермам
Сам кран15–20 %15–20 %
Путиподкрановые балки и рельсы, 20–25 %монорельсы 24М–45М и тяги, 15–20 %
Каркасколонны и эстакада, 35–40 %проверочный расчёт ферм и усиление узлов, 10–15 %
Фундаментыпод стойки, около 20 %не нужны
Итого от опорной100 %55–70 %
  1. Если в здании уже есть готовые усиленные стропильные фермы: Подвесной кран обходится на 30–45% дешевле, так как не требует закупки металла для несущих стоек, подкрановых балок и заливки дополнительных бетонных фундаментов под колонны.
  2. Если здание строится с нуля под тяжелые нагрузки: Опорный кран экономически эффективнее в долгосрочной перспективе: затраты на закладку консолей в проект здания окупаются высокой надежностью, дешевизной обслуживания путей и отсутствием ограничений по грузоподъемности.
  3. Если легкий ангар (ЛСТК) не держит подвес: Попытка усилить тонкостенные кровельные фермы часто обходится дороже, чем установка внутри ангара независимой свободностоящей опорной крановой эстакады на собственных фундаментах.

Сводная матрица выбора крана под типовые здания в Казахстане

Для быстрого подбора типа грузоподъемного оборудования инженеры ИП «Казмеханика» составили матрицу соответствия архитектуре типовых зданий:

Тип здания или цехаЧто ставитьПочему
Капитальный цех советского типа, железобетонные колонны с шагом 6 и 12 мопорная кран-балкаиспользуются готовые консоли колонн
Быстровозводимый ангар ЛСТК без запаса несущей способности кровлиопорная на независимой эстакадекровля ЛСТК не несёт подвесных нагрузок
Каркасный цех с тяжёлыми сварными фермами, пролёт 24–36 мподвесная многоопорная на трёх путяхэкономия площади пола, средние колонны не нужны
Склад со стеллажами вплотную к продольным стенамподвесная с консольными выносамиконсоли берут груз у самых стен

Практический чек-лист перед заказом кран-балки

Перед отправкой технического задания производителю проверьте 6 ключевых параметров:

  1. Несущая способность каркаса: Есть ли паспорт здания и раздел проекта КМ/КЖ с указанием допустимых нагрузок на стропильные фермы или колонны?
  2. Требуемая высота подъема: Какова максимальная высота оборудования/станков в цехе и габарит поднимаемого груза вместе со стропами?
  3. Планировка технологического оборудования: Стоят ли станки или сборочные столы в пределах 1.0 м от стен цеха?
  4. Снеговой район объекта: В каком регионе Казахстана находится объект (от I до IV снегового района с нагрузкой от 0.5 до 2.4 кПа)? Хватит ли запаса фермы зимой при подвесном кране?
  5. Интенсивность работы: Сколько рабочих циклов в час планируется (<6 циклов — легкий режим А3, >20 циклов — средний/тяжелый А5–А7)?
  6. Перспектива расширения: Планируется ли стыковка с монорельсовой веткой или переезд тали в соседний пролет?
