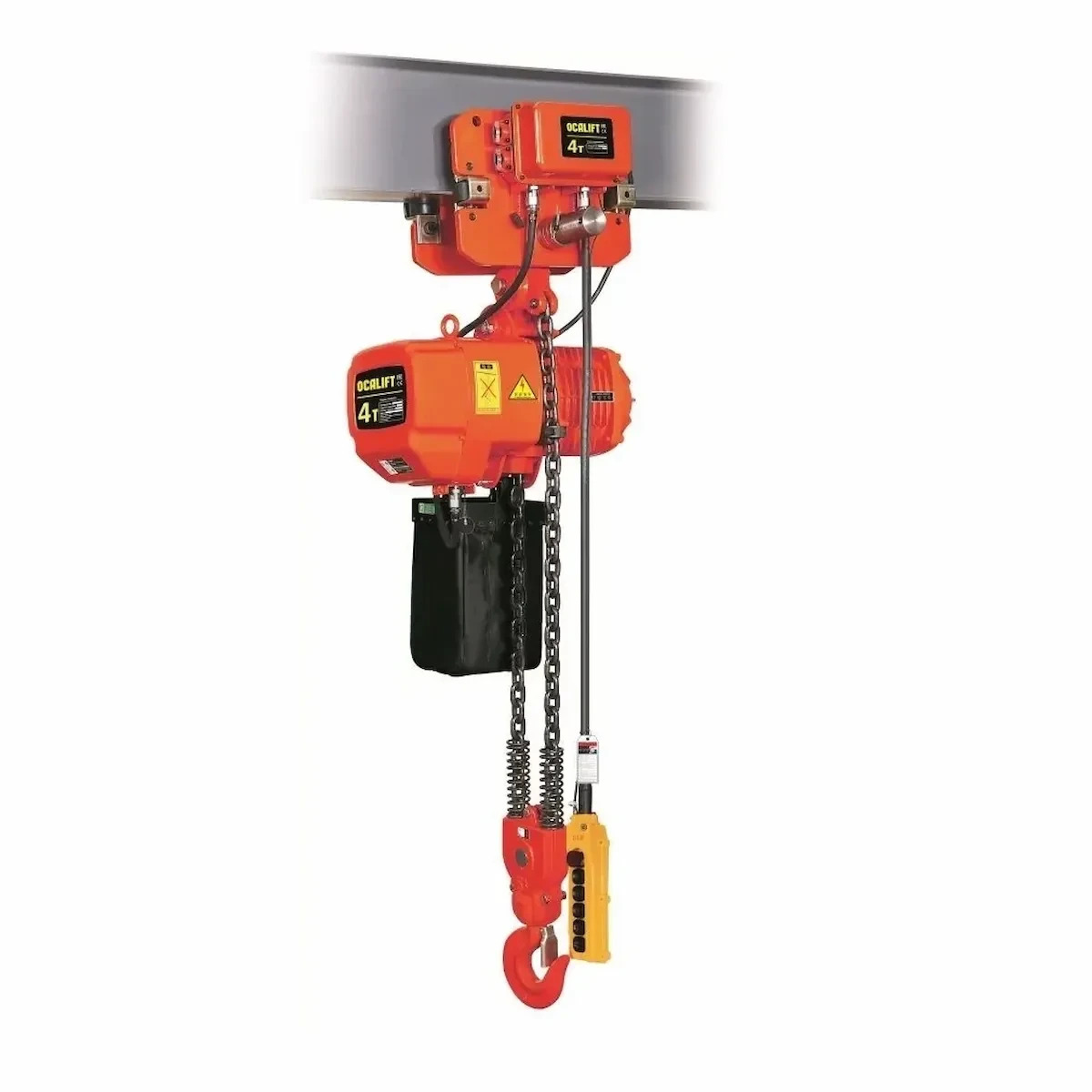

Выбор между цепным и канатным электротельфером определяет не только компоновку грузоподъемной системы, но и эксплуатационную безопасность, полезный вылет крюка по высоте и совокупную стоимость владения (TCO) кранового узла.

При одинаковой паспортной грузоподъемности (например, 2 или 5 тонн) цепной и канатный механизмы кардинально отличаются по кинематике, распределению массы, поведению грузозахватного органа и кинематическому смещению крюковой подвески в цикле подъема.

Канатный тельфер Цепная таль монорельс Редуктор и барабан канатоукладчик смещение крюка крюк уходит вбок монорельс Звёздочка и фрикционная муфта строго по отвесу короб для холостой ветви

Ниже представлен детальный технический разбор конструктивных различий, физики работы тяговых органов и практических регламентов подбора оборудования от сервисных инженеров ИП «Казмеханика».

Тали и тельферы

Весь раздел →

Прямой технический баттл параметров: цепная vs канатная таль

Различие между цепью и канатом формирует компоновку всей грузоподъемной машины. В таблице сопоставлены ключевые физические, кинематические и эксплуатационные характеристики.

Параметр сравненияЦепная электрическая тальКанатный электрический тельферИнженерное обоснование различия
Тяговый органКруглозвенная калиброванная цепь (класс прочности G80 / G100)Стальной канат двойной свивки с органическим/металлическим сердечником (ГОСТ 2688, ГОСТ 7668, EN 12385)Цепь работает на растяжение и контактное смятие в звеньях; канат — на сложный изгиб с контактными напряжениями между проволоками.
Механизм преобразования движенияПротяжная звездочка (карманное колесо) с 4–6 гнездамиНарезной барабан с винтовыми канавками под укладку тросаЗвездочка компактна (диаметр 80–180 мм); барабан требует длины под канатоемкость и диаметра не менее 20–25 диаметров каната ( ≥ h_1 · d).
Строительная высота (C-dimension)Минимальная: 320–550 мм (в стандартном исполнении), от 180 мм (в исполнении УСВ)Стандартная: 550–1100 мм; требует сложной траверсы и противовеса для низкого оголовкаОтсутствие барабана позволяет поднять крюковую подвеску вплотную к телу монорельсовой балки.
Боковое осевое смещение крюка0 мм (траектория строго вертикальна)20–120 мм (при одинарной нарезке барабана)Канат наматывается вдоль винтовой линии барабана. В цепной тали цепь сходит с одной неподвижной точки звездочки.
Габариты и масса корпусаКомпактные (масса 35–120 кг для г/п 1–3 т)Крупногабаритные (масса 140–420 кг для г/п 1–3 т)Габарит канатного тельфера задается продольным расположением барабана, редуктора и двигателя на одной оси.
Диапазон грузоподъемности0.125 – 5.0 тонн (редко до 10–25 т с полиспастом 4/1, 4/2)0.5 – 50.0 тонн (в тяжелых сериях до 100+ т)С ростом г/п калибр цепи резко увеличивает массу и динамические нагрузки на звездочку; канат масштабируется эффективнее.
Скорость подъема груза2.0 – 6.0 м/мин (базовая), до 8–10 м/мин (спецсерии)8.0 – 12.0 м/мин (базовая), до 20–24 м/мин (скоростные)Увеличение скорости цепи ограничено ударными нагрузками при входе звеньев в карманы звездочки (полигональный эффект).
Высота подъемаСтандартно 3 – 12 м (предельно до 24–30 м)Стандартно 6 – 36 м (специальные барабаны до 70–120 м)С увеличением высоты длинная цепь утяжеляет подъемник и переполняет цепной мешок; канат укладывается на удлиненный барабан.
Хранение запаса тягового органаТекстильный или стальной цепной контейнер (короб)Винтовая нарезка на поверхности барабанаВ цепной тали свободная ветвь падает под собственным весом в мешок, не меняя балансировку механизма.
Конструктивная защита от перегрузаФрикционная дисковая муфта (slipping clutch) в масляной ваннеЭлектронный тензометрический датчик (ОГП) + срезные штифтыМуфта цепной тали гасит механический удар мгновенно без обесточивания цепи управления.
Устойчивость к боковым оттяжкамВысокая (цепь изгибается во всех плоскостях, направляющая щека защищает карман)Низкая (риск схода каната из ручья барабана, перескока витков и поломки чугунного канатоукладчика)Канат при косом натяжении срезает кольцо канатоукладчика или заминается на реборде барабана.
Уровень шума при работе68–74 дБ (низкий уровень шума)78–86 дБ (высокий шум от перекатывания каната и открытой редукторной передачи)В цепных талях редукторы выполнены в герметичных корпусах с косозубыми шестернями в полужидкой смазке.
Контроль износа и дефектовкаЗамер калибром/штангенциркулем шага звена и диаметра прутка (удлинение ≤ 5%, износ ≤ 10%)Подсчет оборванных проволок на шаге свивки, замер потери диаметра, выявление заломов и коррозии сердечникаДефектовка цепи проста и однозначна; канат требует инструментального контроля скрытых обрывов внутренних прядей.
Чувствительность к абразиву и пылиСредняя (требуется регулярная смазка цепи для снижения износа звеньев)Высокая (абразив проникает внутрь прядей, перетирая проволоки сердечника)Цепь легко промывается и смазывается снаружи без разборки.
Режимы работы по ISO 4301 / FEMM4 – M5 (FEM 1Am – 2m)M5 – M7 (FEM 2m – 4m)Канатные тельферы рассчитаны на интенсивные трехсменные циклы металлургических и крановых производств.

Глубокий разбор критических конструктивных узлов

1. Строительная высота и кинематическое смещение крюка

Один из главных физических факторов при проектировании кранового пути — траектория движения грузового крюка.

редуктор двигатель Барабан с одинарной нарезкой шаг навивки p крюк внизу крюк вверху Крюк уходит вдоль барабана на длину навивки
  • Канатная таль: В большинстве стандартных тельферов (схема полиспаста 2/1 или 4/1) используется барабан с односторонней нарезкой. По мере подъема канат ложится в винтовые канавки, смещаясь от одного края барабана к другому. В результате крюк поднимается не по строгой вертикали, а по наклонной траектории. Боковое осевое смещение Δ L составляет от 20 до 120 мм в зависимости от высоты подъема и кратности полиспаста. Для прецизионной посадки деталей на станках это требует постоянной компенсации положением моста или тележки.
  • Цепная таль: Калиброванная цепь входит в неподвижно зафиксированное гнездо приводной звездочки и уходит вертикально вниз в цепной сборник. Смещение крюка по горизонтали строго равно 0 мм. Груз поднимается по идеальной отвесной оси.
Электрическая таль Звёздочка на неподвижной оси тяговая ветвь к грузу крюк идёт строго по отвесу контейнер холостой ветви

2. Строительная высота (C-габарит)

Строительная высота — это расстояние от опорной полки двутавровой балки до зева грузового крюка в крайнем верхнем положении.

Тали и тельферы

Весь раздел →
  • В канатных талях габарит по высоте лимитирован диаметром барабана (бар ≥ 20 · dкан), диаметром обводных блоков крюковой подвески и компоновкой двигателя.
  • В цепных талях тяговая звездочка имеет минимальный радиус, а цепной мешок расположен сбоку от корпуса. Это дает выигрыш по полезной высоте подъема в 200–450 мм, что критично для помещений с низкими перекрытиями (высота потолка до 4.5 м).
Канатный тельфер Цепная таль корпус блоки C-габарит 650–1100 мм компактный корпус C-габарит 320–500 мм При низких потолках выигрыш высоты подъёма даёт цепная таль

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Тяговые органы: калиброванная цепь G80 vs стальной канат

Надежность механизма определяется поведением тягового элемента под нагрузкой и характером его деградации.

Стальной канат (ГОСТ 2688-80):

  • свит из множества проволок — шесть прядей по 19 проволок и сердечник;
  • разрушается усталостно: сначала рвутся наружные проволоки, сердечник

изнашивается скрытно;

Тали и тельферы

Весь раздел →
  • склонен к перекручиванию — при ослаблении натяжения даёт «фонари» и заломы.

Круглозвенная цепь класса G80 (EN 818-7):

  • легированная сталь 20Mn2 или 23MnNiCrMo54 с объёмной закалкой и цементацией;
  • износ сосредоточен в зоне контакта звеньев — смятие и истирание;
  • перед разрывом даёт пластическое удлинение 10–15 %, то есть предупреждает.

Методика браковки и контроля безопасности

1. Круглозвенная цепь (класс прочности 80 / 100)

Браковка выполняется прямым измерением штангенциркулем:

  • Увеличение шага звена (): цепь выбраковывается при остаточном удлинении отдельного звена более чем на %, либо шага 11 звеньев более чем на % от номинала (свидетельствует о пластической деформации от перегрузок).
  • Уменьшение диаметра прутка (): износ в местах сочленения звеньев не должен превышать % от первоначального калибра (изм ≤ 0.9 · dном).
  • Трещины, глубокие забоины и следы сварочных брызг не допускаются.

2. Стальной канат (ГОСТ 2688, ГОСТ 7668, ISO 4309)

Дефектовка каната требует визуального анализа по длине шага свивки:

Тали и тельферы

Весь раздел →
  • Число обрывов проволок: бракуется при наличии более 5–10% оборванных наружных проволок на длине одного шага свивки (или).
  • Поверхностный и внутренний износ: уменьшение диаметра каната на % и более от номинального из-за абразивного износа или разрушения органического сердечника.
  • Структурные деформации: появление коррозии, заломов, волнистости, сплющивания или выдавливания металлического сердечника.

Вывод по безопасности: Цепь класса G80 не подвержена внезапному усталостному расслоению, в отличие от каната, где внутренние обрывы под слоем внешней смазки сложно выявить без дефектоскопа. Однако канат за счет многопроволочной структуры дает запас времени: обрыв 2–3 внешних проволок сигнализирует о необходимости плановой замены задолго до падения груза.

Сферы однозначного доминирования: где и какой тип применять

Технико-экономическая целесообразность строго разграничивает области применения двух типов талей.

flowchart TD K["Критерий выбора"] --> A["Грузоподъёмность до 3 т,
высота до 12 м,
строгая вертикаль,
низкие потолки"] K --> B["Грузоподъёмность свыше 5 т,
высота свыше 18 м,
высокая скорость,
режим FEM 3m"] A --> AC["Цепная таль"] B --> BC["Канатный тельфер"]

Где безоговорочно выигрывает цепная таль

  1. Цеховые участки механообработки и ЧПУ-станки:
  • Отсутствие горизонтального увода крюка позволяет точно позиционировать заготовки в патронах и тисках станков без ручной доводки.
  • Минимальные габариты корпуса не загромождают рабочую зону оператора.
  1. Консольно-поворотные краны и легкие крановые системы (КБМ):
  • Низкий собственный вес цепной тали (в 2.5–4 раза легче канатной) снижает изгибающий момент на консоль и нагрузку на колонну.
  1. Помещения с низкими потолками и ограниченным габаритом:
  • В гаражах, сервисных боксах и цокольных этажах цепная таль дает дополнительно 30–50 см полезного подъема.
  1. Чистые помещения, фармацевтика, пищевое производство:
  • В цепном механизме отсутствует открытый барабан с толстым слоем пластичной канатной смазки. Цепь с сухой тефлоновой или пищевой смазкой не загрязняет продукцию.

Где безоговорочно выигрывает канатный тельфер

  1. Тяжелое машиностроение, металлургия и литейные цеха:
  • Работа с грузами от 5 до 50 тонн. Цепи таких калибров становились бы чрезмерно тяжелыми и неповоротливыми.
  1. Мостовые и козловые краны высокой интенсивности (FEM 2m, 3m, 4m):
  • Трехсменная непрерывная перегрузка металла, ЖБИ-изделий, контейнеров. Канатный барабан лучше отводит тепло при непрерывной работе.
  1. Высота подъема свыше 18–24 метров:
  • Емкость канатного барабана позволяет безопасно опускать крюк в шахты, котлованы и на высокие эстакады (до 70 метров). Цепь длиной 50 метров весила бы сотни килограммов, создавая паразитную нагрузку на привод.
  1. Логистические терминалы с требованием к скорости:
  • Скорость подъема канатного тельфера (8–12 м/мин, со спецредуктором до 20 м/мин) в 2–3 раза выше, чем у стандартной цепной тали (2–4 м/мин), что сокращает время перегрузочного цикла.

Калькуляция совокупной стоимости владения (TCO)

При оценке бюджета закупки необходимо учитывать не только стоимость оборудования в счете-фактуре, но и периодические затраты на межремонтный интервал в течение 5 лет эксплуатации.

Тали и тельферы

Весь раздел →

Совокупная стоимость владения складывается из шести статей:

  • первоначальная цена машины;
  • монтаж и модернизация подкранового пути;
  • регламентное обслуживание — смазка, регулировка тормозов;
  • расходники тягового органа: канат с канатоукладчиком или цепь со звёздочкой;
  • потери от простоя на время замены тягового органа.

Сравнительный расчет TCO на горизонте 5 лет (г/п 3.2 тонны, высота 6 м, двухсменный режим работы)

Статья затратЦепная таль 3,2 тКанатный тельфер 3,2 т
Начальная закупкабазовая, 100 %дороже на 20–35 %
Нагрузка на балкуоколо 85 кгоколо 280 кг
Замена тягового органараз в 5 лет2–3 раза за 5 лет
Замена направляющихнаправляющая цепи, бюджетная детальканатоукладчик, дорогой узел
Время замены каната или цепи30–45 минут2,5–4 часа
Смазочные материалыминимальный расходрегулярная набивка

Анализ сервисных рисков:

  • Канатный тельфер: Основной расходник — чугунный направляющий фланец (канатоукладчик). При малейшей работе «наискосок» или раскачке груза канатоукладчик ломается. Эксплуатация без канатоукладчика запрещена ПБ, так как канат сходит с канавок и сминается на реборде барабана. Замена требует снятия каната, разборки корпуса и юстировки микровыключателей.
  • Цепная таль: Фрикционная муфта защищает двигатель и редуктор от среза зубьев при перегрузке. Замена изношенной цепи не требует разборки корпуса тельфера: новая цепь протягивается через звездочку путем временного сцепления со старой цепью за 30 минут.

Практическое руководство по выбору от специалистов «Казмеханика»

Чтобы безошибочно выбрать тип грузоподъемного механизма, инженеры ИП «Казмеханика» рекомендуют пройти по следующему алгоритму:

flowchart TD S1{"Шаг 1. Грузоподъёмность
больше 5 т?"} -- да --> KAN["Канатный тельфер"] S1 -- нет --> S2{"Шаг 2. Высота подъёма
больше 18 м?"} S2 -- да --> KAN S2 -- нет --> S3{"Шаг 3. Нужна строгая
вертикаль крюка?"} S3 -- да --> TSEP["Цепная таль"] S3 -- нет --> S4{"Шаг 4. Потолки
ниже 4,5 м?"} S4 -- да --> TSEP S4 -- нет --> S5{"Шаг 5. Режим работы
FEM 3m или тяжелее?"} S5 -- да --> KAN S5 -- нет --> TSEP

Итоговый чек-лист инженера:

  1. Грузоподъемность: До 3.2–5 тонн цепные тали выигрывают по массе, точности и габаритам. От 5 до 50 тонн безальтернативно лидируют канатные тельферы.
  2. Точность позиционирования: Если операция требует опускания груза в пазы, кондукторы или на станки без бокового дрейфа — выбирайте цепную таль.
  3. Скорость и режим: Для металлобаз и высокоинтенсивной разгрузки автотранспорта с высоты 12–24 м выбирайте канатный тельфер.
  4. Ограничения по несущей способности: Если кран монтируется на существующие строительные конструкции с лимитом по весу — малая масса цепного тельфера сэкономит бюджет на усилении эстакады.
