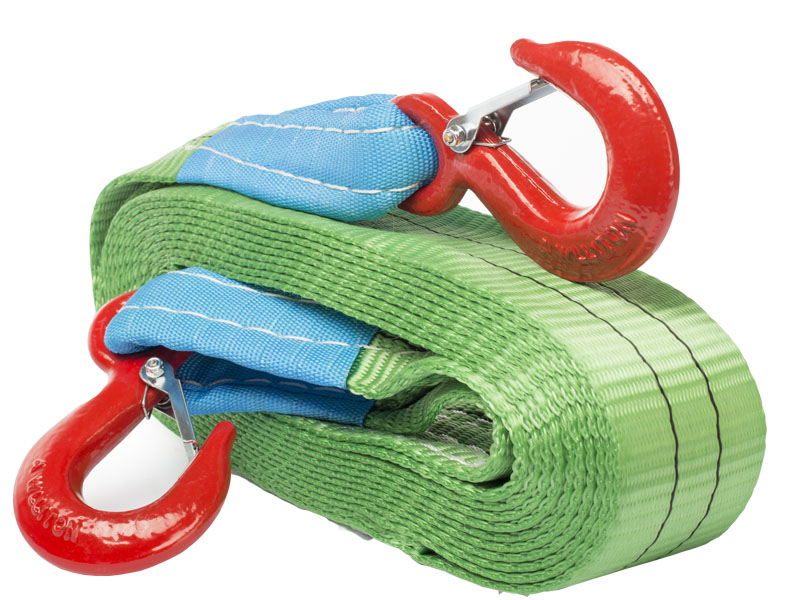

Текстильные стропы: ленточные (СТП, СТК) и круглопрядные (СКК, СТК) — разбор

Текстильные стропы — ключевой тип гибких грузозахватных приспособлений, применяемых там, где стальные канаты или цепи повреждают чистовую поверхность перемещаемых изделий: шлифованных валов, окрашенных металлоконструкций, полимерных труб, пресс-форм, катеров и высокоточного оборудования. Они обладают минимальной собственной массой, высокой эластичностью, диэлектрическими свойствами и безопасны для стропальщика при ручной заводке.

Нормативная база проектирования и испытаний текстильных строп опирается на ГОСТ 34394-2018 (ГОСТ EN 1492-1 / ГОСТ EN 1492-2) и РД 24-СЗК-01-01. Согласно этим стандартам, базовый коэффициент запаса прочности текстильных строп составляет не менее 7:1 относительно разрывного усилия ленты или несущего сердечника.

1. Технология производства и конструкция ленточных строп (СТП / СТК)

Ленточные стропы изготавливаются из плоской тканой ленты на автоматизированных ткацких станках. Конструкция регламентируется ГОСТ 34394-2018 (часть 1) и отраслевыми руководящими документами.

1.1. Материал ленты и физико-механические свойства

В качестве сырья применяется высокопрочное полиэфирное волокно (100% PES / полиэстер / лавсан):

• Относительное удлинение: при номинальной рабочей нагрузке (WLL) растяжение не превышает 2... 4%, что исключает эффект пружинящей раскачки груза при отрыве от земли.
• Устойчивость к внешней среде: полиэстер не теряет прочности при контакте с минеральными маслами, бензином, смазочно-охлаждающими жидкостями, органическими растворителями и кислотами средней концентрации.
• Гигроскопичность: водопоглощение составляет менее 0.5%, материал не гниет, не плесневеет и сохраняет гибкость при температурах от -40°C до +100°C.
• Устойчивость к ультрафиолету: полиэстеровая нить обрабатывается УФ-стабилизаторами при прядении, замедляя фотодеструкцию полимера на открытых складских площадках.

1.2. Технология силовой сшивки слоев

Для достижения требуемой грузоподъемности лента укладывается в 1, 2 или 4 слоя и прошивается на промышленных швейных автоматах:

• Типы швов: применяются непрерывные зигзагообразные или прямострочные продольные швы с закрепками. Концы швов обязательно застрачиваются с перекрытием не менее 50 мм.
• Сшивные нити: используются крученые комплексные полиэстеровые нити повышенной прочности. Запрещается использование нитей из других полимеров (например, полипропилена или капрона), так как разница в модулях упругости приведет к срезанию нитей при растяжении стропа под нагрузкой.
• Плотность строчки: шаг стежка строго калиброван (обычно 4... 5 мм). Слишком частая строчка перфорирует и ослабляет силовую ленту, а редкая строчка снижает сцепление слоев.

1.3. Формирование и геометрия петлевых огонов (СТП)

Концы ленточного петлевого стропа (СТП) оформляются в виде силовых петель (огонов), предназначенных для навешивания на грузовой крюк крана или соединения со скобами:

Как формируют петлю ленточного стропа:

1. Плоская петля — простая подворотка конца ленты и прошивка.
2. Скрученная (витая) — перед сшивкой лента разворачивается на 180°, петля сама встаёт по крюку.
3. Сложенная D-образная — лента сложена вдвое по ширине, петля держит форму.
4. Сложенная с подворотом кромок — кромки загнуты внутрь с двух сторон, край защищён от истирания.

1. Плоская петля (Тип 1): лента загибается и пришивается к телу стропа без изменения геометрии сечения. Применяется на узких лентах (30... 60 мм) и малых тоннажах (до 2 т).
2. Скрученная / витая петля (Тип 2): полотно разворачивается вдоль продольной оси на 180° перед сшиванием. Это обеспечивает плавный заход в зев крюка и снижает локальные поперечные сминающие напряжения по краям ленты.
3. Сложенная петля (Тип 3 и Тип 4): лента шириной 90... 300 мм складывается вдоль вдвое или с подворотом обеих кромок внутрь. За счет этого ширина петли уменьшается в 2... 3 раза. Огон свободно ложится на цилиндрическое седло стандартного кранового крюка без поперечного замятия и краевого перенапряжения волокон.
4. Защита тела петли: зона зева петли обязательно обшивается дополнительной полиэстеровой или кордуровой накладкой, предохраняющей силовые волокна от контактного истирания о металл крюка.

2. Конструкция круглопрядных строп (СКК / СТКк / СТПк)

Круглопрядный строп (серии СКК — кольцевой, СКП/СТПк — петлевой) кардинально отличается по кинематике работы от плоской ленты. Его конструкция состоит из двух независимых функциональных элементов: силового сердечника и защитного чехла.

2.1. Силовой сердечник

Сердечник представляет собой замкнутый непрерывный пучок (жгут) из сотен и тысяч тончайших параллельных полиэстеровых элементарных нитей (филаментов), намотанных по замкнутому контуру.

• Отсутствие поперечных швов: в несущем сердечнике нет сшивки, нити работают только на чистое продольное растяжение.
• Идеальное выравнивание натяжения: благодаря параллельной укладке волокна самобалансируются под нагрузкой, равномерно распределяя усилие по всему сечению без концентраторов напряжений.
• Высокая несущая способность: при одинаковой расчетной грузоподъемности с ленточным стропом круглопрядный сердечник имеет меньшее поперечное сечение и значительно большую гибкость.

2.2. Внешний защитный тканый рукав (чехол)

Сердечник заключен в бесшовный или продольно сшитый защитный тканый рукав из плотного полиэстера:

• Функция рукава: чехол не несет силовой нагрузки (на него приходится не более 0... 5% растягивающего усилия). Его задача — объединить пучок волокон в единый жгут и защитить несущие нити от механического истирания, попадания песка, пыли, грязи, масел и воздействия солнечной радиации.
• Повышенная живучесть: поверхностные потертости, зацепы и локальные надрывы наружного чехла (при условии, что нити сердечника не повреждены и не оголены) не снижают паспортную разрывную прочность стропа.
• Исполнение чехла: выпускаются со стандартным однослойным рукавом или с усиленным двухслойным рукавом высокой плотности для тяжелых условий металлургических и машиностроительных производств.

3. Сравнительный анализ: Ленточный СТП vs Круглопрядный СКК

Выбор между ленточным и круглопрядным стропом зависит от геометрии поднимаемого груза, схемы строповки и интенсивности перегибов.

4. Схемы строповки и расчет рабочей грузоподъемности

Реальная безопасная грузоподъемность стропа зависит от схемы охвата груза и угла наклона ветвей. Базовое значение грузоподъемности WLL (Working Load Limit), указанное на бирке, соответствует прямому вертикальному подъему (M = 1.0).

Расчетная грузоподъемность определяется по формуле: Q_доп = WLL × M

где:

• WLL — номинальная грузоподъемность стропа при прямом подъеме (по бирке), т;
• M — коэффициент способа строповки (с учетом угла наклона ветвей).

Таблица коэффициентов схемы строповки M

ВНИМАНИЕ: Подъем грузов при угле наклона ветви к вертикали α > 60° (угол между ветвями стропа > 120°) КАТЕГОРИЧЕСКИ ЗАПРЕЩЕН. При таком угле горизонтальные распирающие усилия многократно возрастают, что приводит к обрыву стропа даже при незначительной массе груза.

5. Защита текстильных строп от порезов и истирания

Главный фактор риска при эксплуатации текстильных строп — механические порезы волокон об острые кромки груза (листовой металл, фасонный прокат, обработанные торцы деталей). Кромка считается острой, если радиус ее закругления r меньше толщины стропа d (r < d). При r < 2 мм работа текстильным стропом без специальной защиты запрещена правилами промышленной безопасности.

5.1. Сдвижные защитные рукава из плотной ткани (Cordura / PES)

• Конструкция: трубчатый чехол из ткани повышенной плотности (Cordura 1000D или многослойный полиэстер полотняного плетения), свободно перемещающийся вдоль всей длины стропа.
• Принцип действия: стропальщик сдвигает чехол непосредственно в зону контакта с грузом. При микроподвижках стропа во время натяжения трение происходит между стропом и внутренней стенкой чехла, а наружная ткань неподвижно лежит на кромке груза.

5.2. Полиуретановые чехлы и накладки (литьевой PU)

• Свойства полиуретана: твердость 85... 95 Shore A, высочайшее сопротивление порезу и истиранию (в 10 раз превосходит резину).
• Исполнение: сдвижные армированные полиуретановые рукава либо сплошная заводская заливка рабочей зоны стропа слоем полиуретана толщиной 3... 8 мм. Применяется для регулярного подъема пакетов сортового металла и стального листа.

5.3. Магнитные угловые протекторы

• Конструкция: жесткие уголки из ударопрочного полиуретана с пазом для продевания ленты и встроенными в опорные плоскости неодимовыми магнитами.
• Удобство строповки: стропальщик примагничивает протекторы к стальной балке, швеллеру или металлическому коробу на высоте, после чего заводит строп в пазы. Уголок не соскальзывает и не сдвигается при натяжении ветвей краном.
• Увеличение радиуса: протектор превращает острую грань с r ≈ 0.5 мм в скругленную опорную поверхность радиусом R ≥ 25 мм, полностью исключая режущий эффект.

6. Международная цветовая кодировка и маркировочная бирка

Для исключения ошибок персонала при подборе грузоподъемности введена стандартизированная цветовая маркировка лент и рукавов строп по ГОСТ 34394 / EN 1492.

6.1. Маркировочная бирка и цвет материала

Каждый строп обязан иметь вшитую нестираемую паспортную бирку. Цвет бирки строго указывает на химическую природу полимера:

• 🟦 Синяя бирка: Полиэстер / полиэфир (PES). Самый распространенный материал общего назначения.
• 🟩 Зеленая бирка: Полиамид / капрон / нейлон (PA). Повышенная эластичность, устойчивость к щелочной среде.
• 🟫 Коричневая бирка: Полипропилен (PP). Сверхвысокая химическая стойкость к концентрированным кислотам и щелочам, плавучесть.

 СТРУКТУРА ПАСПОРТНОЙ БИРКИ СТРОПА

 ┌────────────────────────────────────────────────────────────┐
 │ ИП «Казмеханика» ГОСТ 34394-2018 │
 │ Тип: СТП 3.0 / 4000 Материал: 100% PES │
 │ Грузоподъемность (WLL): 3.0 т Коэфф. запаса: 7:1 │
 │ Длина (L): 4.0 м Зав. №: 84920 │
 │ Дата испытаний: 12.2025 ШТАМП ОТК: [ ✔ ] │
 │ Схемы: Прямой 3.0т | Удавка 2.4т | Люлька (0°) 6.0т │
 └────────────────────────────────────────────────────────────┘

ТРЕБОВАНИЕ БЕЗОПАСНОСТИ: Эксплуатация стропа с отсутствующей, нечитаемой или оторванной биркой СТРОГО ЗАПРЕЩЕНА. Строп без бирки подлежит немедленному изъятию из работы и утилизации независимо от его фактического визуального состояния.

7. Критерии отбраковки текстильных строп по РД и ГОСТ

Ежесменно перед началом работ стропальщик или лицо, ответственное за безопасное производство работ кранами, обязаны проводить визуально-измерительный контроль строп.

Строп бракуется и немедленно выводится из эксплуатации при наличии хотя бы одного дефекта:

1. Повреждения силовой ленты (СТП / СТК):

• Поперечные надрывы или порезы ленты независимо от их размера;
• Продольные порезы или разрывы ленты суммарной длиной более 50 мм при длине стропа до 2 м или более 100 мм при большей длине;
• Расслоение нитей ленты на площади более 10% от общей ширины полотна;
• Повреждение более 10% нитей сшивных швов огона или продольного соединения.

1. Повреждения круглопрядных строп (СКК):

• Сквозной порыв или разрез наружного защитного чехла с выходом наружу и оголением нитей несущего сердечника;
• Обрыв хотя бы одной пряди или узлообразование нитей внутреннего сердечника (определяется прощупыванием по всей длине);
• Местное утончение или резкое утолщение жгута сердечника.

1. Термические и химические повреждения:

• Ожоги от сварочных брызг, капель расплавленного металла или контакта с горячими поверхностями (T > 100°C);
• Огрубление, остекленение или охрупчивание ленты в результате химического воздействия кислот, щелочей или перегрева;
• Разрушение полимерных волокон под действием солнечной радиации (интенсивное выцветание с осыпанием поверхностного ворса).

1. Дефекты концевых элементов (для 1СТ, 2СТ, 4СТ):

• Трещины в силовых звеньях или крюках;
• Износ зева крюка более 10% от первоначального размера;
• Остаточная деформация скоб и звеньев более 3%;
• Неисправность пружинных предохранительных замков на крюках.

8. Каталог текстильных строп от ИП «Казмеханика»

ИП «Казмеханика» поставляет сертифицированные текстильные стропы всех стандартных типоразмеров и изготавливает нестандартные грузозахватные приспособления по техническому заданию заказчика для промышленных, строительных и складских предприятий Республики Казахстан.

Сводная номенклатура стандартных текстильных строп

Преимущества заказа строп в ИП «Казмеханика»:

• Строгое соответствие стандартам: производство и поставка по ГОСТ 34394-2018 и РД 24-СЗК-01-01 с запасом прочности не менее 7:1.
• Качественное европейское сырье: использование 100% первичного полиэстера с УФ-защитой и плотной силовой строчкой.
• Дополнительная комплектация защитой: поставка сдвижных чехлов из кордуры, полиуретановых накладок и магнитных протекторов для работы со стальным прокатом.
• Полная паспортизация: каждый строп снабжен нестираемой синей маркировочной биркой, индивидуальным серийным номером и паспортом качества с отметкой ОТК о стендовых статических испытаниях.
• Оперативная доставка: оперативная комплектация партий и отгрузка в любой регион Республики Казахстан (Алматы, Астана, Шымкент, Караганда, Актобе, Атырау, Павлодар, Усть-Каменогорск).
