Винтовой талреп (стяжка) — механическое устройство для регулировки длины, выборки слабины и создания контролируемого осевого натяжения в канатных, тросовых и цепных ветвях. Талрепы монтируют в системах вантовых растяжек мачт и опор, при фиксации технологического оборудования, раскреплении крупногабаритных грузов на палубах и железнодорожных платформах, а также при устройстве подвесных кабельных трасс.

Принцип действия и кинематика винтовой пары

Основа конструкции — центральный корпус (открытая рамка или закрытая труба) с двумя соосными резьбовыми отверстиями на торцах. Одно отверстие имеет правую метрическую или дюймовую резьбу, противоположное — левую с идентичным шагом .

В эти отверстия вкручены концевые фитинги (шпильки с крюками, кольцами или вилками). При вращении корпуса вокруг продольной оси происходит одновременное поступательное перемещение обоих винтов:

1. Стягивание (натяжение): при вращении в одну сторону оба винта синхронно втягиваются внутрь муфты. За один полный оборот корпуса рабочая длина талрепа уменьшается на двойной шаг резьбы:

Δ L = 2 × P

1. Разведение (ослабление): при обратном вращении штоки выдвигаются, увеличивая монтажный габарит узла.

Концевые наконечники при монтаже фиксируются от проворачивания ответными узлами (проушинами, скобами, анкерами), поэтому крутящий момент преобразуется строго в линейное осевое усилие без закручивания самого натягиваемого каната.

Классификация корпусов и стандарты изготовления

Конструктивное исполнение корпуса определяет эксплуатационную стойкость узла к загрязнениям, предельную несущую способность и удобство визуального контроля.

1. Открытый кованый или штампованный корпус (DIN 1480 / ГОСТ 9690)

Корпус выполнен в виде полой рамки с двумя резьбовыми бобышками по краям.

• Материал: углеродистая сталь Ст3сп, сталь 20 или аустенитная нержавеющая сталь А2/А4 (AISI 304/316).
• Покрытие: защитное горячее или гальваническое цинкование толщиной от 12 до 25 мкм.
• Особенности: открытая зона позволяет визуально контролировать глубину захода резьбового штока в бобышку. Резьба доступна для очистки и регулярного нанесения консистентной смазки.
• Ограничение: открытая резьбовая пара уязвима для прямого налипания абразивного песка, цементной пыли и обледенения при круглогодичной уличной эксплуатации.

2. Закрытый трубчатый корпус (DIN 1478)

Корпус представляет собой цельнотянутую стальную бесшовную трубу с нарезными резьбовыми втулками, приваренными по концам.

• Материал: конструкционная легированная сталь (класс прочности 5.6, 6.8 или 8.8) либо нержавеющая сталь.
• Назначение: ответственные вантовые конструкции, морские такелажные системы, фасадные растяжки.
• Преимущества: трубчатая оболочка защищает внутреннюю резьбу от атмосферных осадков, морской соли, грязи и льда. На корпусе предусмотрены лыски под рожковый ключ либо отверстие под вороток по центру трубы.

3. Грузовые талрепы повышенной прочности (ASTM F1145 / US Federal Spec RR-T-271)

Специализированная серия кованых стяжек из легированной термообработанной стали.

• Коэффициент запаса прочности: = 5:1(для общего такелажа) против стандартного = 4:1 по DIN.
• Маркировка: на кованом теле выштампованы размер резьбы, предельная рабочая нагрузка (), номер плавки и стрелки направления затяжки.
• Сфера применения: раскрепление тяжелой строительной техники, морской найтов, силовые оттяжки грузоподъемных мачт и порталов.

5 основных комбинаций концевых фитингов

Выбор типа оголовка зависит от способа сопряжения с ответным анкером, рым-болтом, коушем или фасонкой металлоконструкции.

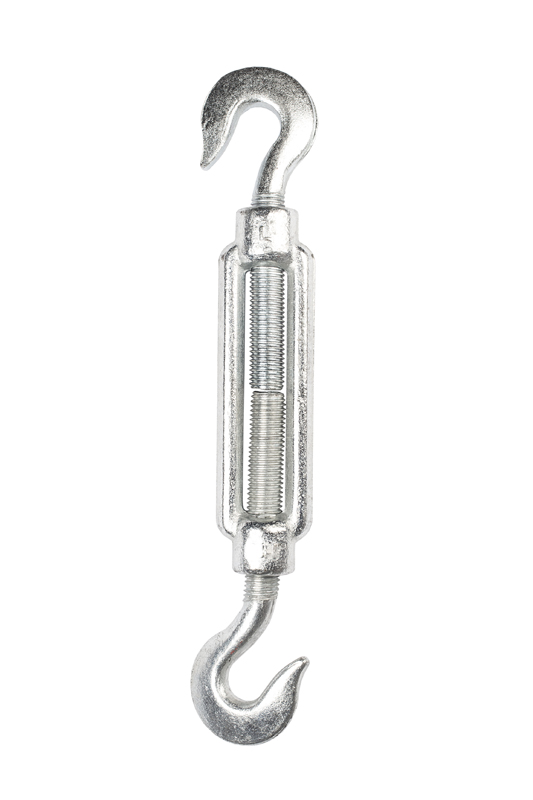

1. Крюк – Крюк (Hook – Hook)

Оконечники выполнены в виде открытых кованых крюков.

• Плюсы: предельно быстрый монтаж и демонтаж без дополнительного инструмента.
• Минусы: пониженная разрывная нагрузка из-за изгибающего момента в зеве крюка. При динамических рывках или провисании троса существует риск самопроизвольного соскока крюка с рыма.
• Применение: монтаж легких рекламных баннеров, временных тентовых растяжек, хозяйственных ограждений. Не допускается для грузовых и страховочных линий.

2. Кольцо – Кольцо (Eye – Eye / Ушко – Ушко)

Сплошные цельнокованые проушины круглой или каплевидной формы.

• Плюсы: полностью исключен риск расцепления линии. Проушина работает на чистое осевое растяжение без локальных поперечных деформаций.
• Сопряжение: соединяется со стальным канатом через коуш и опрессовочную втулку, либо через такелажную скобу типа СА (G209 / G210).
• Применение: постоянные вантовые растяжки мачтовых конструкций, опор освещения, подвес кабельных трасс.

3. Крюк – Кольцо (Hook – Eye)

Комбинированная конструкция: глухое кольцо монтируется на стационарный канатный конец, а крюк цепляется за съемную анкерную проушину.

• Плюсы: компромисс между скоростью демонтажа и надежностью удержания каната.
• Ограничение по нагрузке: общая грузоподъемность узла лимитируется прочностью крюка (на 25–40% ниже, чем у аналогичного кольца).

4. Вилка – Вилка (Jaw – Jaw)

Оконечники представляют собой П-образные вилки со съемными пальцами (болтами) и фиксирующими шплинтами или гайками.

• Плюсы: максимально надежный узел крепления в современном такелаже. Вилка надевается непосредственно на проушину стальной пластины (фасонки), коуш каната или рым-болт без переходных скоб. Палец работает на двухсрезный сдвиг.
• Применение: судовые стоячие такелажи, ответственные раскрепления промышленного оборудования, мостовые подвесы, растяжки дымовых труб.

5. Вилка – Кольцо (Jaw – Eye)

Универсальное сопряжение для линий, где один конец монтируется на плоскую фасонку металлоконструкции через палец вилки, а второй соединяется с гибким канатным коушем или скобой.

Инженерный расчет и выбор типоразмера резьбы (М6 – М56)

Расчет талрепа выполняется по двум критериям: пределу допустимой рабочей нагрузки () и необходимому ходу регулировки (Δ L).

1. Расчет статической нагрузки

Рабочая осевая нагрузка раб, создаваемая в канатной ветви, не должна превышать паспортной грузоподъемности талрепа:

F_раб ≤ WLL = MBLk

где:

• — минимальная разрушающая нагрузка (Minimum Breaking Load), кН;
• — коэффициент запаса прочности ( = 4 для DIN 1480, = 5 для ASTM F1145).

Важно: при использовании талрепа с крюком расчет ведут по пределу текучести крюка. Если канат подобран с запасом =5, а талреп рассчитан без запаса, стяжка станет слабым звеном всей линии.

2. Сводная таблица параметров талрепов (открытый корпус DIN 1480)

Правила монтажа, соосности и контровки

Некорректная установка талрепа приводит к срезу резьбы или усталостному излому штока даже при нагрузках ниже паспортного значения .

Технологический регламент монтажа:

1. Предварительный развод: перед установкой штоки выкручивают из корпуса на 75–80% от максимального хода. Запрещается начинать монтаж при полностью вкрученных штоках (отсутствует запас натяжения) или при удержании штока менее чем на 1,5 диаметра резьбы (.5 × d).
2. Исключение изгибающих нагрузок: талреп должен работать исключительно на осевое растяжение. Любые угловые перекосы (более °) вызывают изгиб резьбовой шпильки в месте входа в муфту, что снижает предельную прочность узла на 50–70%.
3. Обязательная контровка:

• Контргайки: на каждый шток накручивают шестигранную контргайку соответствующего направления резьбы (правую и левую). После окончательной выборки слабины гайки затягивают в упор к торцам корпуса талрепа.
• Проволочная контровка: при отсутствии контргаек на ответственных вибронагруженных конструкциях через открытый корпус и кольца штоков пропускают контровочную оцинкованную проволоку диаметром 2–3 мм, закручивая ее в замок. Это блокирует поворот муфты относительно винтов.
