Рым-болт (DIN 580, ГОСТ 4751): расчет нагрузок под углом и поворотные рым-петли

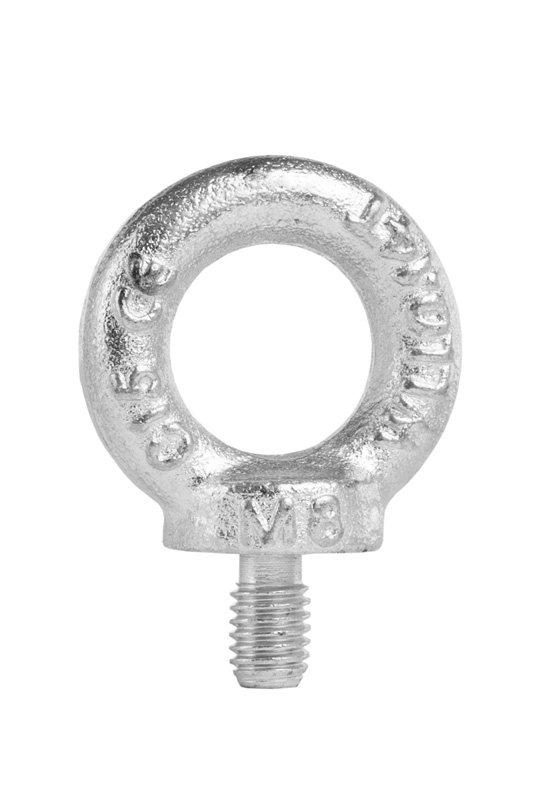

Рым-болт — специализированный такелажный крепеж жесткого типа, предназначенный для создания надежной точки зацепления при подъеме, кантовании и перемещении тяжелого оборудования. Элемент состоит из резьбового стержня (шпильки), опорного буртика (фланца) и цельнокованого кольца (проушины). Рым-болты штатно вкручиваются в посадочные резьбовые гнезда корпусов электродвигателей, редукторов, насосных агрегатов, станков, трансформаторов и массивных пресс-форм.

Несмотря на визуальную простоту изделия, некорректный выбор схемы строповки и игнорирование векторных нагрузок приводят к внезапному излому резьбовой части или раскрытию кованого кольца. Понимание физики работы стандартного крепежа DIN 580 / ГОСТ 4751-73 и знание возможностей современных шарнирных рым-петель — базовое требование промышленной безопасности при проведении такелажных работ.

Конструкция и материаловедение: DIN 580 против ГОСТ 4751-73

Грузоподъемные рым-болты изготавливаются методом горячей объемной штамповки (ковки) с последующей нормализацией или термообработкой. Литье для ответственного такелажного крепежа категорически запрещено из-за риска скрытых внутренних раковин и неоднородности кристаллической структуры.

Сравнительные характеристики стандартов

1. DIN 580 (европейский стандарт, гармонизирован с EN ISO 3266):

• Материал: качественная углеродистая конструкционная сталь C15E (1.1141) или легированные аналоги с последующей термообработкой. По спецзаказу изготавливаются из аустенитной нержавеющей стали А2 (1.4301) и А4 (1.4401).
• Коэффициент запаса прочности: k = 6:1 (для стальных версий) или k = 4:1 (для нержавеющих).
• Опорный буртик: имеет плоскую обработанную опорную поверхность для передачи сжимающих напряжений непосредственно на массив базовой детали.
• Маркировка: на кольцо наносится диаметр резьбы (например, M16), марка стали (C15E), номинальная грузоподъемность (WLL в тоннах или кг для вертикального подъема) и стрелка направления рабочей оси.

1. ГОСТ 4751-73 (межгосударственный стандарт):

• Материал: углеродистые стали марок 20 и 25 по ГОСТ 1050-88 или легированная конструкционная сталь 40Х по ГОСТ 4543-71 (для ответственных условий и низких температур).
• Коэффициент запаса прочности: не менее k = 5:1.
• Особенности: параметры резьбы и геометрические размеры кольца незначительно отличаются от DIN 580, однако базовые принципы распределения напряжений идентичны.

Функция опорного буртика

Опорный фланец (буртик) выполняет критическую механическую задачу: при полном закручивании он создает плотный контакт с поверхностью поднимаемого груза. Возникающий преднатяг трансформирует изгибающие моменты в распределенное сжимающее напряжение на плоскость детали. Если между буртиком и деталью остается зазор, нагрузка на резьбовой стержень переходит из режима чистого растяжения в режим консольного изгиба, что снижает несущую способность крепежа в 3–5 раз.

Физика боковых нагрузок: эффект дерейтинга (Derating) жестких рым-болтов

Главная эксплуатационная уязвимость жестких кованых рым-болтов стандарта DIN 580 / ГОСТ 4751 — резкое падение грузоподъемности при отклонении вектора натяжения стропа от вертикальной оси.

При многоветьевой строповке (двух-, трех- и четырехветвевые стропы) угол между ветвями неизбежно создает радиальную составляющую силы. В зависимости от ориентации плоскости кольца относительно натяжения стропа действуют два принципиально разных сценария деформации.

1. Осевой подъем строго по вертикали (α = 0°)

• Вектор силы направлен соосно с резьбовым стержнем.
• Резьба работает на чистое растяжение, буртик равномерно прижат к корпусу.
• Грузоподъемность: 100% от номинала (WLL).

2. Подъем под углом α ≤ 45° в плоскости кольца

• Вектор силы лежит в одной плоскости с телом кованой проушины.
• Нагрузка распределяется по арочной структуре кольца, сжатие передается на край опорного буртика.
• Грузоподъемность: падает до 70% от номинала (коэффициент редукции K_r = 0,70).

3. Подъем под углом α ≤ 45° перпендикулярно плоскости кольца

• Вектор силы направлен поперек плоскости проушины (поперечный боковой изгиб).
• Кольцо работает на излом в наиболее слабом сечении, резьбовая шпилька испытывает критический изгибающий момент в зоне перехода «буртик–резьба».
• Грузоподъемность: падает до 30% от номинала (коэффициент редукции K_r = 0,30).

4. Категорический запрет: угол строповки > 45° к вертикали

При углах натяжения стропа свыше 45° к вертикальной оси (что соответствует углу между противоположными ветвями стропа > 90°) использование стандартных жестких рым-болтов DIN 580 запрещено правилами промышленной безопасности. Радиальное усилие срезает резьбу по впадинам витков либо вызывает пластическую деформацию кольца с мгновенным обрывом груза.

Сводная таблица грузоподъемности рым-болтов DIN 580 (сталь C15E)

Значения рабочей грузоподъемности (WLL) для стандартных метрических резьб при различных схемах строповки:

Примечание: При парной строповке двумя рым-болтами плоскости колец должны быть строго ориентированы в направлении натяжения ветвей стропа. Если плоскости колец развернуты перпендикулярно, суммарная грузоподъемность пары рассчитывается с коэффициентом 0,3.

Поворотные грузоподъемные рым-петли (Swivel Eyebolts / Lifting Points)

Для исключения фактора дерейтинга при сложном пространственном позиционировании грузов применяются поворотные грузоподъемные рым-петли (точки подъема) классов прочности Grade 80 и Grade 100 (стандарт EN 1677-1 / EN 1677-4).

Конструктивные преимущества поворотных петель:

1. Свобода вращения на 360° вокруг продольной оси: шариковый или роликовый подшипник внутри корпуса позволяет проушине автоматически разворачиваться строго по вектору натяжения стропа в процессе подъема или кантования.
2. Шарнирный наклон скобы на 180°: откидная петля свободно ложится под требуемым углом наклона ветви стропа без возникновения изгибающего момента на болте.
3. Легированная сталь повышенной прочности: корпус и шпилька изготавливаются из сталей типа 42CrMo4 / 40ХН2МА с термической обработкой, что обеспечивает запас прочности 4:1 или 5:1 при компактных габаритах.
4. Сохранение 100% грузоподъемности: при любом угле строповки (вплоть до 90° к вертикали) расчетная грузоподъемность точки подъема не снижается, так как изгибающие напряжения компенсируются геометрией шарнира.

Сравнение DIN 580 и поворотной петли Grade 80 при боковой тяге (90°)

• Рым-болт DIN 580 M20: под углом 90° эксплуатация запрещена (при 45° перпендикулярно — не более 360 кг).
• Поворотная петля Grade 80 M20: при натяжении под углом 90° сохраняет полную грузоподъемность 2 000 кг (2,0 т).

Правила безопасного монтажа и эксплуатации

Нарушение правил установки анкерных точек — частая причина аварий в цехах и на стройплощадках.

Технологический регламент монтажа:

1. Подготовка поверхности: посадочное место на теле груза должно быть плоским, перпендикулярным оси отверстия и очищенным от окалины, краски, масел и заусенцев. Диаметр опорной площадки должен быть не меньше диаметра опорного буртика рым-болта.
2. Запрет использования шайб: установка обычных плоских или пружинных (гровер) шайб под буртик рым-болта DIN 580 категорически запрещена. Шайба уменьшает эффективную глубину резьбового контакта и провоцирует изгиб стержня. Допускается использование калиброванных регулировочных колец только для поворотной регулировки ориентации проушины при строгом соблюдении требований производителя.
3. Глубина завинчивания резьбы (L_min):

• В конструкционную сталь (R_m ≥ 400 МПа): не менее 1,0 · d (где d — номинальный диаметр резьбы);
• В чугунные отливки (СЧ20, ВЧ50): не менее 1,25 · d;
• В алюминиевые и магниевые сплавы: не менее 2,0 · d.

1. Сквозной монтаж с гайкой: при установке в сквозное гладкое отверстие резьбовой хвостовик должен выходить с обратной стороны детали не менее чем на 1,0 · d, а гайка должна быть навинчена с установкой упорной толстостенной шайбы и затянута с номинальным моментом.
2. Затяжка с контролем усилия: закручивание выполняется вручную до упора буртика с последующей дотяжкой монтажной рукояткой без применения ударного инструмента или трубных удлинителей.

Браковочные показатели:

• Наличие трещин, волосовин или надрывов в металле кольца и зоне перехода к буртику (особенно выявляемых капиллярным контролем).
• Износ внутреннего диаметра проушины свыше 10% от первоначального размера.
• Остаточная пластическая деформация (искривление стержня, овальность кольца).
• Повреждение, срез или замятие более 2 витков резьбы.

Комплексные поставки такелажного крепежа от ИП «Казмеханика»

ИП «Казмеханика» поставляет сертифицированный такелажный крепеж и точки подъема для промышленных предприятий, машиностроительных заводов и строительно-монтажных организаций Республики Казахстан.

Ассортимент продукции на складе:

• Стандартные рым-болты DIN 580 и рым-гайки DIN 582: резьбы от М8 до М64, оцинкованная и необработанная кованая сталь C15E, нержавеющая сталь А2/А4.
• Рым-болты по ГОСТ 4751-73: исполнение 1 и 2 из сталей 20, 25 и 40Х.
• Поворотные рым-петли и точки подъема Grade 80 / Grade 100: грузоподъемность от 0,3 до 50 тонн, вращение на 360°, угол наклона до 180°, метрическая и дюймовая резьба.
• Грузоподъемная оснастка: текстильные, канатные и цепные стропы, скобы такелажные (омегообразные G209/G2130), талрепы и крюки.

Вся продукция сопровождается паспортами качества, сертификатами соответствия требованиям ТР ТС 010/2011 и протоколами заводских испытаний на разрыв. Специалисты компании выполняют инженерный расчет схем строповки с учетом массы, центра тяжести и углов натяжения ветвей стропа.
