Выбор грузоподъемности и расчет пролета мостовой кран-балки — фундаментальный этап проектирования производственного цеха или логистического терминала. Ошибка в расчетах в сторону занижения параметров приводит к необратимому остаточному прогибу балки, заклиниванию каретки тельфера и ускоренному разрушению рельсовых путей. Избыточный запас кратно удорожает каркас здания из-за колоссальных вертикальных и боковых нагрузок на колонны и фундаменты.
Ниже приведен полный инженерный алгоритм подбора грузоподъемности однобалочных мостовых кранов (опорных по ГОСТ 22045-89 и подвесных), расчетные формулы изгибающих моментов, методика проверки допустимого прогиба ≤ L/500 и таблицы нагрузок на подкрановые строительные конструкции.
1. Стандартный ряд грузоподъемностей и пролетов
В соответствии с требованиями межгосударственных стандартов и Правил обеспечения промышленной безопасности Республики Казахстан (Приказ Министра по инвестициям и развитию РК № 359), кран-балки выпускаются в строго унифицированном ряду грузоподъемностей ():
Что такое таль
Весь раздел →
Таль ручная цепная рычажная HLB 2,0 тн12,0 м. ОЦ
Таль ручная цепная рычажная HLB 2,0 тн9,0 м. ОЦ
Таль ручная цепная рычажная HLB 1,5 тн9,0 м. ОЦ
Q = 1.0 т 2.0 т 3.2 т 5.0 т 10.0 т 12.5 т 16.0 т
Стандартные пролеты мостовых кран-балок (пр):
- Опорные кран-балки: 4.5 м, 7.5 м, 10.5 м, 13.5 м, 16.5 м, 19.5 м, 22.5 м, 25.5 м, 28.5 м;
- Подвесные кран-балки (однопролетные): 3.0 м, 4.2 м, 6.0 м, 9.0 м, 12.0 м, 15.0 м;
- Подвесные многоопорные (двух- и трехпролетные): до 24.0...36.0 м.
2. Физика нагрузок: почему нельзя подбирать грузоподъемность «впритык»
Попытка сэкономить и приобрести кран-балку грузоподъемностью 3.2 т для постоянной работы со штампами массой 3.1 т приводит к усталостному разрушению металла моста уже через 18–24 месяца.
- Динамический коэффициент при отрыве груза (дин):
При прямом пуске асинхронного двигателя подъема отрыв груза от пола сопровождается мгновенным пиковым натяжением каната: Qдин = Qном · kдин (kдин = 1.15... 1.30) Для груза 3.2 тонны мгновенная нагрузка на середину балки достигает 4.16 т.
- Закон усталостной прочности:
Число циклов до зарождения усталостной трещины в металлоконструкции () обратно пропорционально кубу максимальных механических напряжений в поясах балки: N ≈ 1 / (σ_max3) Снижение постоянной рабочей нагрузки с 95% до 70% от номинала увеличивает усталостный ресурс пролетного моста более чем в 2.5 раза.
Что такое таль
Весь раздел →
Таль ручная цепная рычажная HLB 0,5 тн12,0 м. ОЦ

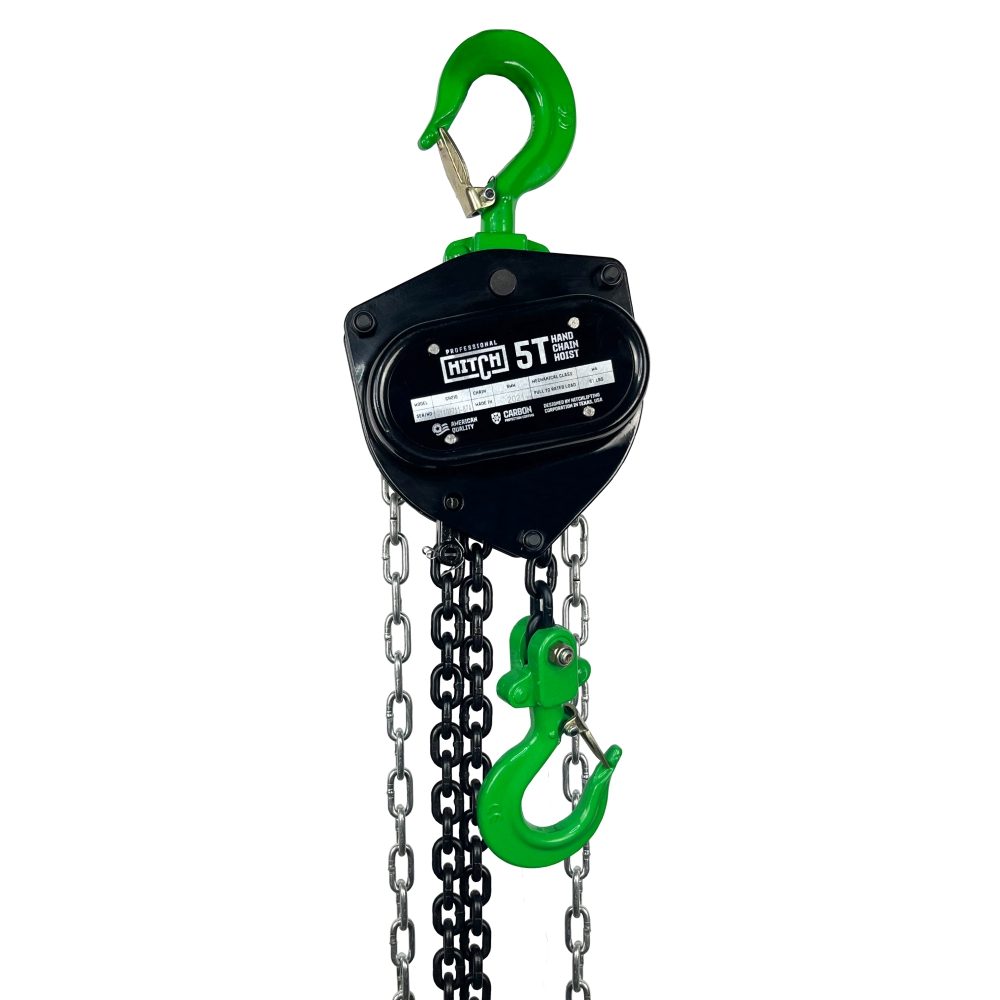

Таль ручная цепная HITCH CH210, 5 т, 9 м
Таль ручная цепная HITCH CH210, 5 т, 3 м
Подобрать оборудование под вашу задачу
3. Инженерный расчет пролетной балки: изгибающий момент и прогиб
3.1. Расчет максимального изгибающего момента (max)
Наиболее опасное напряженное состояние возникает в сечении посередине пролета, когда тележка тельфера с номинальным грузом находится строго по центру балки ( = Lпр / 2):
M_max = (Fсоср · Lпр) / 4 + (qсобств · Lпр^2) / 8
Где:
- соср = (Qном + mтельф) · g · kдин — сосредоточенная сила от веса груза и массы тельфера (Н);
- собств = mпог · g — распределенная нагрузка от собственного веса балки, токоподвода и кабелей (Н/м);
- пр — расчетный пролет кран-балки (м).
3.2. Проверка условия жесткости (допустимый относительный прогиб)
По нормам ГОСТ 22045-89 и Правилам промышленной безопасности РК, максимальный упругий прогиб моста под действием номинального груза не должен превышать:
Что такое таль
Весь раздел →
Таль ручная цепная HITCH CH210, 3 т, 6 м
Таль ручная цепная рычажная HLB 1,5 тн\9,0 м. ОЦ
f_max = (Fсоср · Lпр^3 / 48 · E · I_x) ≤ [f] = Lпр500
Где:
- = 2.06 × 105 МПа — модуль упругости конструкционной стали (Ст3сп, 09Г2С);
- — осевой момент инерции выбранного сечения балки относительно главной горизонтальной оси (4).
4. Сводная таблица сечений моста под типовые пролеты и нагрузки
| Грузоподъемность () | Пролет крана (пр) | Рекомендуемый профиль несущего моста | Масса моста (ориентир) | Допустимый прогиб (доп) | |
|---|---|---|---|---|---|
| 1.0 т | 6.0 м | Двутавр 24М (ГОСТ 19425-74) | 0.28 т | ≤ 12.0 мм | |
| 1.0 т | 12.0 м | Двутавр 36М с перфорацией / швеллером | 0.85 т | ≤ 24.0 мм | |
| 2.0 т | 10.5 м | Двутавр 36М с усиливающим верхним поясом | 0.92 т | ≤ 21.0 мм | |
| 3.2 т | 12.0 м | Двутавр 45М + усиление поясов полосой | 1.45 т | ≤ 24.0 мм | |
| 3.2 т | 16.5 м | Сварная коробчатая балка (сталь 09Г2С) | 2.60 т | ≤ 33.0 мм | |
| 5.0 т | 10.5 м | Двутавр 45М с подкрановым усилением | 1.60 т | ≤ 21.0 мм | |
| 5.0 т | 16.5 м | Сварная коробка переменного сечения | 3.20 т | ≤ 33.0 мм | |
| 5.0 т | 22.5 м | Сварная коробчатая конструкция с диафрагмами | 5.10 т | ≤ 45.0 мм | |
| 10.0 т | 12.0 м | Сварная коробка коробчатого типа | 3.20 т | ≤ 24.0 мм | |
| 10.0 т | 22.5 м | Сварная коробка высокой жесткости | 7.40 т | ≤ 45.0 мм |
5. Расчет давлений колес на рельс и колонны цеха
Для выдачи исходных строительных заданий проектным институтам рассчитываются максимальное (max) и минимальное (min) вертикальные давления ходового колеса концевой балки на подкрановый рельс:
P_max = (mмоста · g) / 4 + ((Qном + mтел) · g · (Lпр - lмин) / 2 · Lпр)
P_min = (mмоста · g) / 4 + ((Qном + mтел) · g · lмин / 2 · Lпр)
Где мин— минимальный подход крюка тельфера к оси подкранового рельса (.7... 1.1 м).
Поперечная горизонтальная сила от торможения тележки (торм), передающаяся на подкрановую балку: Tторм = 0.1 · (Qном + mтел) · g
6. Проектирование и поставка кран-балок в РК от ИП «Казмеханика»
Инженерно-технический отдел ИП «Казмеханика» выполняет полный цикл прочностных расчетов, проектирования, производства и монтажа кран-балок в Республике Казахстан:
- Точный поверочный расчет строительных конструкций цеха (колонн, ферм, фундаментов);
- Изготовление мостов из сертифицированного листового и сортового проката марки 09Г2С с заводским ультразвуковым контролем сварных швов (УЗК);
- Комплектация надежными болгарскими (Балканско Ехо) и цепными тельферами;
- Установка частотно-регулируемых приводов (ЧРП) для плавного пуска и торможения;
- Сертификация по ТР ТС 010/2011, паспортизация и проведение полного технического освидетельствования (ПТО).
