Что такое таль

Таль является грузоподъёмным механизмом для подъёма и перемещения груза по вертикали, а также для его опускания: её подвешивают к опоре над рабочей зоной. Ручная таль приводится в действие усилием оператора и обходится без электропитания, поэтому работает в мастерских, на монтаже и при ремонте оборудования. Главное различие между талями определяют привод и конструкция: рычажные, шестерённые, червячные и электрические модели выбирают под разные задачи.

Ручная таль: определение и применение

Это грузоподъёмное оборудование можно подвесить к балке, треноге или ферме, а груз закрепить на нижнем крюке. Ручные тали в основном используют там, где нет удобного питания. Сфера применения охватывает монтажные и ремонтные работы:

• Строительство: оборудование и конструкции поднимают на высоту в несколько метров.
• Небольшая мастерская: снятие и установка двигателей и редукторов.
• Техническое обслуживание станков: подъём и опускание груза на время работ.
• Погрузочные площадки: тяжести снимают с поддонов.

Механизм ручной тали: цепь, груз и оператор

Внутри корпуса находятся передача и грузоупорный тормоз, который удерживает груз, когда оператор отпустил цепь. Оператор управляет механизмом с земли: тянет тяговую цепь или качает рычаг, передача увеличивает усилие, а грузовая цепь передаёт его на крюк, поэтому один человек способен поднять тяжёлый груз без двигателя. Цепь собрана из калиброванных звеньев, которые ложатся в гнёзда звёздочки. Чтобы опускать груз, оператор тянет цепь в обратную сторону или переключает рычаг, а тормоз удерживает его на любой высоте.

К нижнему крюку груз крепят съёмными грузозахватными приспособлениями: стропами, захватами и траверсами. Устройство ручного механизма, принцип работы и то, как устроена цепная таль, описывают отдельные страницы.

Рычажные, шестерённые и червячные тали

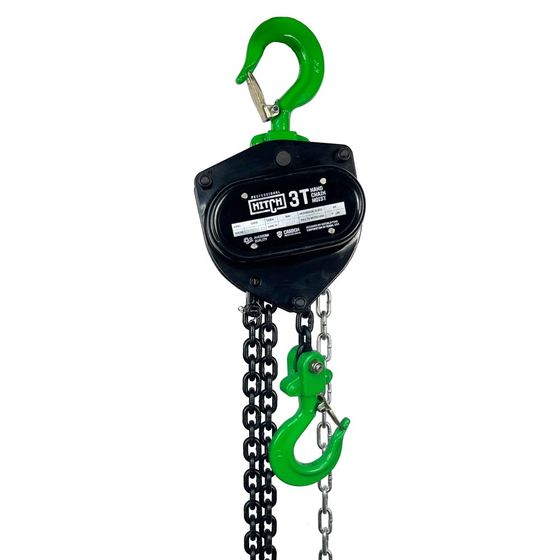

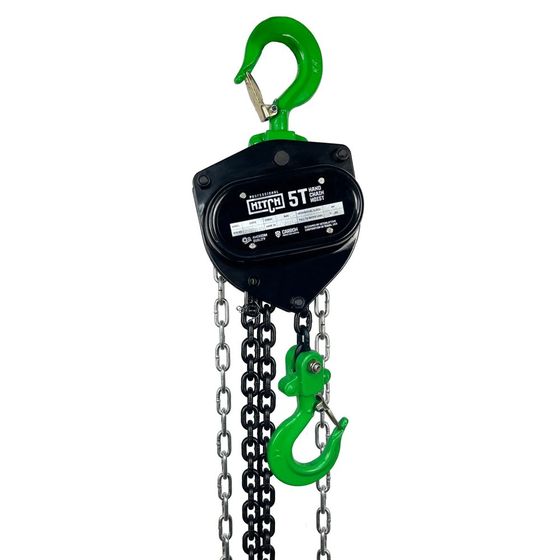

Шестерённые модели распространены: простая цепная передача плавно поднимает груз высоко. Червячная таль самотормозящая и закрепляется стационарно, например под балкой в цехе, или передвигается на каретке (ГОСТ 28408-89 описывает оба исполнения).

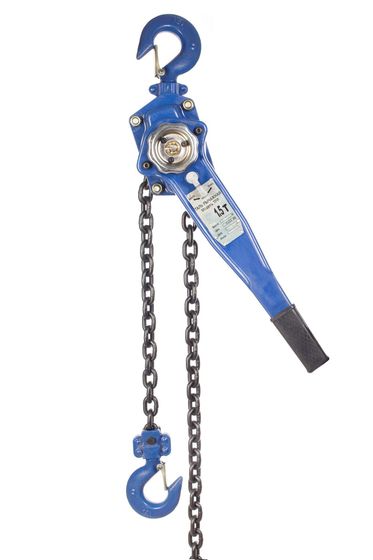

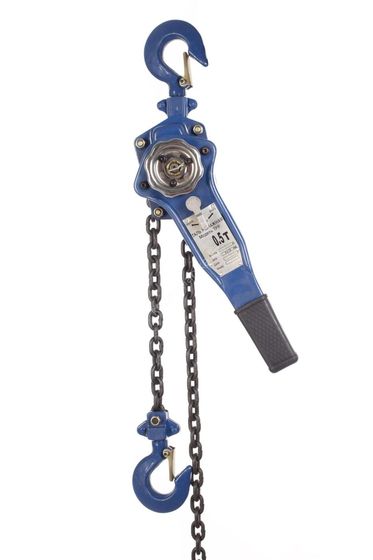

Для монтажа и стеснённых мест хороший вариант именно рычажная таль: она компактнее и работает в вертикальном и горизонтальном положении.

Как читать обозначение модели

Тип тали указан в префиксе «Таль ручная цепная», дальше идут модель, грузоподъёмность и высота.

Максимальная грузоподъёмность задаёт вес груза, на который рассчитан механизм. У ручных талей встречается грузоподъёмность 1,5, 3 и 5 т и высота подъёма 3, 6, 9 и 12 м. Для одной модели имеются разные сочетания грузоподъёмности и высоты, они указаны в названии.

Сравнение с лебёдкой, тельфером и кран-балкой

Лебёдка наматывает канат на барабан и тянет груз по горизонтали или по наклонной плоскости. Ручная таль подвешивается над грузом и поднимает его вертикально. Тельфер представляет собой электрическую таль на тележке, тележка движется по балке, а кран-балка, то есть мостовой кран, перемещает тельфер вдоль пролёта.

Электротельфер и таль электрическая: в чём разница, объясняет страница «Таль vs тельфер — отличия». Чем отличается таль от кран-балки, показывает ещё одна страница. Как подключить электрическую таль 380 В и что такое ОКОФ и амортизационная группа, читайте на страницах с этими названиями.

Нормативы для ручных талей

ГОСТ 28408-89 «Тали ручные и кошки. Общие технические условия» охватывает червячные модели грузоподъёмностью 1 и 3,2 т и шестерённые стационарные от 0,5 до 5,0 т.

ГОСТ 28408-89 не распространяется на тали для подъёма людей, взрывчатых и ядовитых веществ, жидкого и раскалённого металла.

Правила обеспечения промышленной безопасности при эксплуатации грузоподъёмных механизмов («Правила № 359») утверждены приказом Министра по инвестициям и развитию РК от 30.12.2014 № 359. В их перечне (п. 2) названы электрические тали, ручные там не перечислены. Пункты Правил ниже написаны для кранов и электрических талей. Механизм подъёма с ручным приводом оснащается автоматически действующим грузоупорным тормозом (п. 209).

Порядок выбора тали

1. Определите массу самого тяжёлого груза и выберите грузоподъёмность с запасом по паспорту.
2. Измерьте расстояние от места, где груз лежит, до места, куда его надо поднять: оно задаёт нужную высоту подъёма.
3. Выберите привод: ручной для редких подъёмов, электрический для частых.
4. Определите способ подвеса: стационарно, на тележке или на монорельсе.
5. Проверьте опору по документам на здание или конструкцию: она выдерживает вес груза и самой тали.
6. Подготовьте для заказа вес груза, высоту подъёма и способ подвеса.
