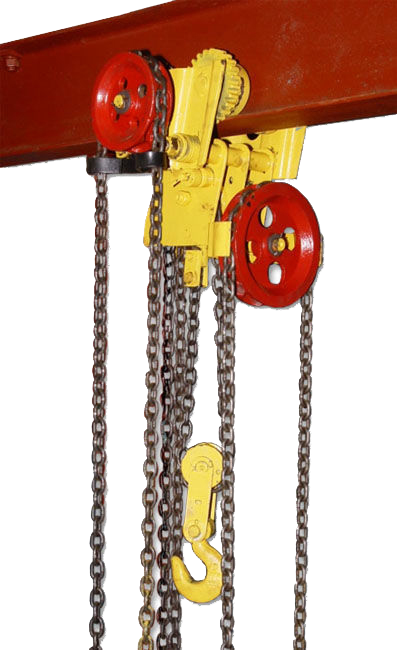

Стандартный гараж в городах Казахстана (будь то капитальный бокс в ГСК Алматы или Караганды размером 3×6 м, либо гараж в частном доме в пригороде Астаны) имеет жесткое ограничение по площади пола — 18–24 м². Размещение на полу надувной лодки ПВХ в накачанном состоянии на прицепе, пластикового катера типа RIB или объемного автомобильного бокса (туле/автобокса) объемом 450–600 литров практически полностью блокирует возможность парковки автомобиля или проведения слесарных работ.

Складывать надувную лодку ПВХ на зимний период не рекомендуется: при перепадах температур от -35°C зимой до +40°C летом в нерегулярно отапливаемом гараже многократные перегибы армированного ПВХ-материала приводят к микротрещинам и расслоению швов. Оптимальное инженерное решение — подпотолочный подвес.

В этой статье специалисты ИП «Казмеханика» (telfery.kz) разбирают две надежные схемы подпотолочных подъемников: механическую полиспастную с ручной червячной лебедкой и автоматизированную на базе электрической мини-тали серии РА (220 В), с детальными расчетами нагрузок на анкерные узлы и правилами строповки.

Тали и тельферы

Весь раздел →

1. Сравнение ручной и электрической схем подвеса

Выбор системы зависит от массы груза, частоты использования и наличия стабильного электропитания 220 В.

ПараметрРучная полиспастная система (4:1)Электрический подъемник на базе мини-тали РА-250
Основной грузАвтобоксы (30–80 кг), лодки ПВХ без мотора (40–110 кг)Лодки с жестким корпусом, RIB, катера с мотором (120–350 кг)
Приводной механизмЧервячная ручная лебедка (VS / FD) с самоторможениемЭлектрическая мини-таль РА-250 (220 В, 510 Вт)
Тяговое усилие на рукояти / пульт3–8 кг на рукояти (легкий ручной ход)Кнопочный проводной или радиопульт (усилие 0 кг)
Скорость подъема1.0–2.0 м/мин (контролируемый подъем)5–10 м/мин
Самопроизвольное опусканиеИсключено конструкцией червячной передачиИсключено электромагнитным дисковым тормозом тали
Ориентировочная стоимость комплекта45 000 – 85 000 ₸95 000 – 165 000 ₸

2. Схема №1: Ручная полиспастная система на блоках (4 точки подвеса)

Классическая ручная компоновка строится по принципу разветвленной полиспастной системы с четырьмя точками захвата груза. Четыре подвесных троса сходятся через систему обводных и распределительных роликов в одну точку либо на уравнительный барабан ручной червячной лебедки.

flowchart TD B1["Блок 1
нос, левый борт"] --> A["Блок-сцепка A
балансир носа"] B2["Блок 2
нос, правый борт"] --> A B3["Блок 3
корма, левый борт"] --> B["Блок-сцепка B
балансир кормы"] B4["Блок 4
корма, правый борт"] --> B A --> C["Центральный
уравнительный блок"] B --> C C --> W["Червячная лебёдка
VS / FD на стене"] style B1 fill:#1a5276,color:#fff,stroke:#154360 style B2 fill:#1a5276,color:#fff,stroke:#154360 style B3 fill:#1a5276,color:#fff,stroke:#154360 style B4 fill:#1a5276,color:#fff,stroke:#154360 style A fill:#1a5276,color:#fff,stroke:#154360 style B fill:#1a5276,color:#fff,stroke:#154360 style C fill:#1a5276,color:#fff,stroke:#154360 style W fill:#1a7a4a,color:#fff,stroke:#145c37

Четыре подвесных каната сходятся попарно на балансировочных блоках носа и кормы, оттуда — на центральный уравнительный блок, и уже один общий канат Ø 4,0–5,0 мм идёт на барабан червячной лебёдки. Такая связка поднимает корпус строго горизонтально, без перекоса носа и кормы.

Принцип уравновешивания и распределения канатов

Чтобы лодка или бокс поднимались строго горизонтально без перекоса носа и кормы, применяется кинематическая связка «парных полиспастов»:

  1. Траверса носовой части: два троса от правого и левого бортов носа соединяются на промежуточном балансировочном блоке (блок-сцепка A).
  2. Траверса кормовой части: два троса кормы соединяются на балансировочном блоке B.
  3. От балансировочных блоков тяговые ветви канатов сходятся на центральный уравнительный блок, от которого один общий грузовой стальной канат (диаметром 4.0–5.0 мм) идет на барабан червячной лебедки.

Почему именно червячная лебедка, а не барабанная шестеренчатая?

В червячной паре угол подъема винтовой линии червяка меньше угла трения, что обеспечивает эффект естественного самоторможения. Если оператор случайно отпустит рукоятку во время подъема, груз не упадет вниз. В дешевых шестеренчатых лебедках фиксация происходит только собачкой-храповиком, которая при динамическом срыве может срезать зубцы. Для гаражного потолочного подвеса ИП «Казмеханика» рекомендует ручные червячные лебедки серии VS или FD грузоподъемностью 250–500 кг.

Ручные червячные тали

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

3. Схема №2: Электрический подъемник на базе мини-тали РА-250

Для тяжелых лодок с жестким дном (РИБ, алюминиевые «Казанки», «Прогрессы», надувные лодки с установленным 2- или 4-тактным мотором) ручной подъем становится трудоемким. Оптимальный выбор — стационарный монтаж компактной электрической мини-тали РА-250/500 (220 В) на потолке или несущей стене гаража.

Мини-таль на потолке, два ролика разводят трос по корпусу потолок гаража мини-таль РА ролик 1 ролик 2 трос лодка ПВХ или катер строп кормы строп носа таль РА-250: 220 В, 510 Вт скорость 5–10 м/мин, пульт два потолочных ролика разводят трос по концам корпуса электромагнитный тормоз самопроизвольный спуск исключён линия 220 В: автомат 10 А и УЗО на ток утечки 30 мА Таль ставят на профильную трубу 60×40×3 мм или на стену на высоте 1,2–1,5 м от пола

Монтажные варианты размещения мини-тали РА:

  1. Потолочное крепление на поперечную балку: мини-таль подвешивается на отрезок профильной трубы (60×40×3 мм) или швеллера №8, жестко закрепленного к потолку. Канат тали опускается через двурогий крюковой блок на балансировочную траверсу.
  2. Настенное крепление с обводными роликами: сама мини-таль крепится на стену на высоте 1.2–1.5 м от пола (удобно обслуживать и подключать к розетке), а трос уходит вверх под потолок через направляющий чугунный или капролоновый блок с глубоким ручьем.

Важно по электробезопасности: Гаражи в Казахстане часто страдают от конденсата в переходные периоды (весна/осень). Мини-таль РА имеет класс защиты корпуса IP54. Линия питания 220 В должна быть защищена автоматическим выключателем на 10 А и УЗО с током утечки 30 мА.

4. Инженерный расчет нагрузок на потолочные анкеры

Безопасность подпотолочной системы целиком зависит от прочности анкеровки в потолочное перекрытие. По нормам безопасности грузоподъемных операций коэффициент запаса прочности крепежа для подвеса грузов над людьми и имуществом должен составлять не менее k = 5:1.

Тали и тельферы

Весь раздел →

Пример расчета:

  • Масса надувной лодки с жестким пайолом, веслами и тентом: mлодки = 85 кг
  • Масса лодочного мотора (15 л.с.): mмотора = 38 кг
  • Масса строповочной оснастки, траверс и блоков: mоснастки = 12 кг
  • Полная статическая масса (Mполн): 85 + 38 + 12 = 135 кг (грузовая сила Fтяж ≈ 1350 Н / 1.35 кН).

При использовании 4 потолочных точек крепления номинальная статическая нагрузка на одну точку:

Nстат = (Mполн × g) / 4 = (135 × 9,81) / 4 = 331 Н ≈ 33,8 кгс

где Mполн — полная масса лодки с мотором и оснасткой, кг; g — ускорение свободного падения, 9,81 м/с².

С учетом коэффициента запаса k = 5 расчетное усилие на вырыв для каждого анкера:

Тали и тельферы

Весь раздел →

Nрасч = Nстат × k = 33,8 × 5 = 169 кгс ≈ 1,66 кН

где k — нормируемый запас прочности крепежа при подвесе груза над людьми и имуществом.

Пустотная плита: нижняя полка всего 30–40 мм пустотная плита ПК нижняя полка 30–40 мм планка в пустоте шпилька М10 рым-болт монтажный блок пластиковые дюбели запрещены короткий анкер уходит в пустоту откидная «бабочка» М8–М10 или химический анкер с гильзой анкер М10 в бетоне B25 держит на вырыв 800–1400 кгс расчёт на одну точку — 169 кгс запас перекрыт многократно В монолите берут клиновые анкеры 10–12 мм на глубину от 70 мм, в деревянных балках — сквозные шпильки М12

Тип анкеров в зависимости от перекрытия гаража:

  1. Пустотные железобетонные плиты (ПК, ПБ):
  • Запрещено: использовать пластиковые дюбели и короткие клиновые анкеры — нижняя стенка плиты имеет толщину всего 30–40 мм, при попадании в пустоту анкер мгновенно вырывается.
  • Рекомендуется: гравитационные откидные анкеры для пустотелых конструкций (пружинные «бабочки» с резьбой М8–М10) либо шпильки с установкой на химический анкер с сетчатой гильзой. Минимальное усилие на вырыв сертифицированного анкера М10 в бетоне B25 составляет от 800 до 1400 кгс, что перекрывает расчетные 169 кгс с многократным запасом.
  1. Монолитное железобетонное перекрытие:
  • Стальные клиновые анкеры диаметром 10–12 мм с глубиной анкеровки не менее 70 мм.
  1. Деревянные балки перекрытия (в частных гаражах):
  • Сквозные резьбовые шпильки М12 с широкими кузовными шайбами (толщина ≥3 мм, диаметр ≥40 мм) поверх балки. Не допускается крепление грузовых блоков на обычные саморезы или глухари «по дереву» на отрыв вниз!

5. Строповка: защита баллонов ПВХ и геометрии катера

Точечный подвес лодки за носовой рым или буксировочные кольца категорически запрещен: при длительном хранении точечная нагрузка растягивает ПВХ-ткань, приводит к деламинации и отрыву фурнитуры.

Вид с торца: лента охватывает днище, распорка держит баллоны канаты от блоков распорка шире лодки баллон баллон кокпит днище и кильсон лента 50–90 мм подвес за носовой рым запрещён ПВХ тянется, фурнитура отрывается две ленты: под нос и под корму полиэстер шириной 50–90 мм распорка шире корпуса лодки ленты не сдавливают баллоны внутрь Автобокс подвешивают так же — двумя плоскими лентами, чтобы не смять пластиковое днище

Правила строповки от такелажников «Казмеханики»:

  • Широкие текстильные стропы: используйте кольцевые текстильные стропы СТК или ленточные полотенца шириной от 50 до 90 мм из полиэстера. Широкая лента равномерно распределяет давление по нижней полусфере баллона и киля.
  • Две поперечные стропы: первая заводится под носовую треть корпуса, вторая — под кормовую часть перед транцем.
  • Распорные перекладины (траверсы): чтобы ленты строп не сдавливали баллоны лодки внутрь кокпита в верхней точке, над лодкой устанавливаются жесткие распорки (деревянный брус 50×50 мм или алюминиевая профильная труба) шириной чуть больше ширины лодки.
  • Подвес автобокса: аналогично — двумя охватывающими плоскими лентами, чтобы не деформировать пластиковое днище и точки крепления к рейлингам.

6. Механическая система безопасности: дублирующие цепи

Любая канатная подъемная система (тросы, блоки, лебедка) находится под постоянным напряжением. Длительное хранение груза массой 50–200 кг непосредственно на тросах над стоящим снизу автомобилем нарушает базовые правила охраны труда.

Тали и тельферы

Весь раздел →

Золотое правило гаражного подвеса: Трос и лебедка служат исключительно для подъема и опускания. После выхода на рабочую высоту груз должен быть зафиксирован механической ненапряженной страховкой.

Пошаговый алгоритм безопасной фиксации:

  1. Подъем: Лебедкой или мини-талью поднимаем лодку/бокс до уровня 50–100 мм ниже потолочных роликов.
  2. Установка страховки: По четырем углам к потолочным рым-болтам крепятся страховочные цепи калибра 5–6 мм класса 8 (G80) с карабинами с винтовым фиксатором или талрепами.
  3. Разгрузка лебедки: Лебедку слегка потравливают назад (на 10–15 мм), чтобы вес лодки полностью перешел с тросов на страховочные стальные цепи. В таком положении канаты и редуктор лебедки полностью разгружены, а падение груза физически невозможно даже при обрыве тягового каната.

7. Готовая спецификация компонентов от ИП «Казмеханика»

Для сборки надежной подпотолочной гаражной системы на складе ИП «Казмеханика» в Алматы и с доставкой по всему Казахстану всегда в наличии полный комплект сертифицированного такелажа:

ПозицияНаименование и характеристикиНазначение
1. Тяговый органЛебедка ручная червячная VS-250 / FD-500 (или мини-таль РА-250)Подъем/спуск груза с автоматической фиксацией
2. Блоки монтажныеБлоки одношкивные с вертлюжным крюком/ушком (г/п 0.5 т, ролик с подшипником)Проводка троса по потолочным траекториям
3. Канат грузовойТрос оцинкованный DIN 3060 (конструкция 6×19+FC / 7×19), Ø 4.0–5.0 ммТяговые линии с высокой гибкостью
4. Анкерные узлыАнкеры складные пружинные М8/М10 или клиновые 12×100 ммКрепление блоков в потолочное перекрытие
5. СтропыСтропы текстильные ленточные СТП 1.0 т / 2.0 м (ширина 50 мм)Бережный охват днища и баллонов лодки
6. Зажимы и коушиЗажимы тросовые DIN 741 (по 3 шт. на петлю) + коуши DIN 6899Формирование концевых петель каната
7. Страховочные цепиЦепь короткозвенная DIN 766 Ø 5–6 мм + карабины DIN 5299D с фиксаторомЖесткая дублирующая подвеска на потолке

Итоги и рекомендации экспертов

Обустройство подпотолочного подъемника в гараже позволяет вернуть до 6 м² полезной площади пола и обеспечить идеальные условия хранения лодки ПВХ или автобокса в межсезонье.

Главные правила надежности:

  1. Выбирайте лебедки только с автоматическим самоторможением (червячные или электрические с тормозом).
  2. Рассчитывайте потолочные анкеры с запасом не менее 5:1.
  3. Используйте широкие текстильные стропы и распорные траверсы.
  4. Обязательно фиксируйте поднятый груз страховочными цепями.

Инженеры ИП «Казмеханика» помогут подобрать готовый комплект блоков, тросов, анкеров и лебедок под точные габариты вашего гаража. Обращайтесь через сайт telfery.kz — оперативная отгрузка со склада в Алматы и быстрая доставка во все регионы Казахстана.
