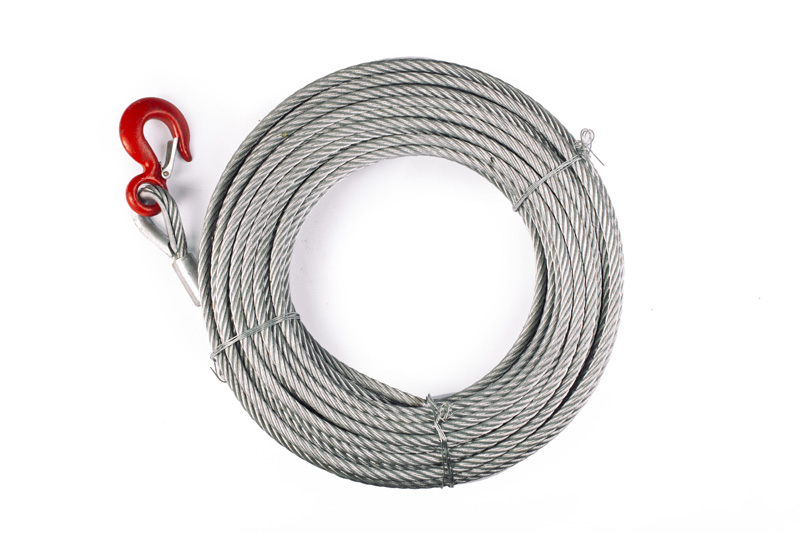

Петлевое окончание стального каната — наиболее уязвимый участок грузоподъемного стропа, вантовой растяжки или лебедочного троса. При прямом навешивании канатной петли на крановый крюк, палец такелажной скобы или ось анкерного рым-болта в теле каната возникают разрушительные контактные напряжения. Без внутреннего опорного элемента радиус изгиба проволок становится критически малым, а трение металла о металл в точке контакта быстро перерезает наружные пряди.
Для решения этой задачи в оголовок петли монтируется коуш — жесткая каплевидная или кольцевая оправка с наружным желобом (ручьем).
Зачем нужен коуш в петле троса
Коуш выполняет две базовые механические функции: геометрическую нормализацию радиуса изгиба и защиту проволок от контактного абразивного износа.
1. Предотвращение критического излома каната
Стальные канаты чувствительны к соотношению D/d, где D — диаметр огибаемого тела, а d — диаметр самого каната.
Если накинуть гибкий канат напрямую на палец скобы малого диаметра (D/d < 2):
- Внутренние проволоки прядей испытывают деформацию смятия и среза.
- Наружные проволоки на внешнем радиусе вытягиваются выше предела текучести.
- Разрывное усилие канатной петли падает на 35–50% от паспортного значения каната.
Коуш формирует плавный опорный контур с расчетной кривизной, исключая залом сердечника и локальное перенапряжение стальных жил.
2. Исключение абразивного перетирания
При циклическом натяжении и динамических рывках петля неизбежно совершает микроподвижки относительно кранового крюка или проушины. Если коуш отсутствует, трение быстро стачивает проволоки наружного слоя. С коушем внешняя оснастка скользит по гладкой внутренней поверхности массивной стальной оправки, а канат неподвижно зафиксирован в наружном желобе.
Сравнительный анализ стандартов: ГОСТ 2224-93 vs DIN 6899
На промышленных объектах и в строительном секторе применяются два основных класса коушей: литые/кованые толстостенные по ГОСТ 2224-93 и холодноштампованные из листового проката по DIN 6899.
| Признак | ГОСТ 2224-93, литой или кованый | DIN 6899 форма B, штампованный |
|---|---|---|
| Стенка | толстостенный профиль высокой жёсткости | тонкая листовая сталь |
| Поведение под предельной тягой | не сминается | щёки смыкаются на пиковой нагрузке |
| Желоб | глубокий, под крановые канаты | под растяжки и лёгкие подвесы |
| Масса | в два-три раза выше | лёгкий, цинковое покрытие |
1. Судовые и грузоподъемные коуши по ГОСТ 2224-93
Коуши по ГОСТ 2224-93 (взамен старого ГОСТ 2224-72) проектировались для тяжелых условий судостроения, шахтных подъемов и грузоподъемных канатных стропов типов 1СК, 2СК, 4СК и ВК.
- Материал и метод производства: изготавливаются ковкой или высокоточным литьем из конструкционной углеродистой стали марок Ст3сп, Ст3пс по ГОСТ 380 или стали 20 по ГОСТ 1050 с последующей термической обработкой и оцинкованием (термодиффузионным или горячим).
- Конструктивная жесткость: коуш имеет выраженное утолщение в замковой части и глубокий U-образный ручей с высокими боковыми ребордами (щеками). Толщина стенок рассчитана на сопротивление колоссальным радиальным сжимающим силам, возникающим при натяжении стропа вплоть до разрыва каната.
- Поведение под нагрузкой: коуш сохраняет геометрию зева, не складывается и не пережимает тело каната даже при максимальных нагрузках с коэффициентом запаса 5:1 или 6:1.
2. Штампованные коуши по DIN 6899 (Form A и Form B)
Европейский стандарт DIN 6899 регламентирует производство коушей методом холодной вырубки и гибки из листовой оцинкованной углеродистой стали.
- DIN 6899 Form A (облегченная форма): коуш с малой глубиной ручья и тонкими стенками. Применяется исключительно для статичных растяжек, хозяйственных нужд, подвеса кабельных трасс и легких тросиков диаметром до 6 мм. В грузоподъемных операциях запрещен.
- DIN 6899 Form B (усиленная форма): коуш с удлиненным каплевидным профилем и увеличенной глубиной желоба. Металл листа толще, чем в Form A. Широко распространен в общепромышленном такелаже, растяжках мачт и лебедках легкого коммерческого транспорта.
- Ограничения DIN 6899 B: при экстремальных нагрузках или резком рывке тонкие штампованные щеки могут деформироваться и сойтись внутрь, что приводит к защемлению и перекусыванию прядей каната.
3. Трубчатые закрытые коуши (Solid Thimbles) и коуши для синтетики
С развитием канатов из высокомолекулярного полиэтилена (UHMWPE / Dyneema / Spectra) и арамидных волокон (Kevlar) возникли особые требования к геометрии законцовок.
- Трубчатые коуши (Tubular/Solid Thimbles): канат заправляется внутрь полой цельносварной или литой стальной трубки, изогнутой по контуру коуша. Такая конструкция полностью изолирует тело троса от любого прямого контакта с крюком и препятствует выскакиванию синтетического шнура из ручья при провисании.
- Коуши для синтетических канатов: имеют широкое плоское дно желоба без острых углов и кромок, увеличенный внутренний радиус огибания и зеркальную полировку. Это предотвращает локальный перегрев от трения волокон и разрушение нитей Dyneema ультрафиолетом и абразивными песчинками.
Подобрать оборудование под вашу задачу
Правила подбора коуша под диаметр каната
Подбор коуша выполняется строго по диаметру каната dкан. Главный геометрический критерий — правило совпадения ручья.
- Глубина посадки троса: номинальный диаметр каната должен совпадать с радиусом дна желоба коуша. Правильно подобранный канат укладывается в ручей так, чтобы глубина желоба закрывала тело троса примерно на 2/3 его диаметра (hжел ≈ 0,65... 0,75 · dкан).
- Последствия установки меньшего коуша: канат не садится на дно ручья, зависает на верхних кромках щек. При нагрузке кромки вдавливаются между прядями и перерезают наружные проволоки.
- Последствия установки избыточно крупного коуша: канат ложится на широкое плоское дно без боковой поддержки. При натяжении трос деформируется с круглого сечения на эллиптическое, теряя структурную плотность свивки.
Технология формирования петли с коушем
Для фиксации каната вокруг коуша применяются два основных промышленных метода: опрессовка алюминиевой втулкой и заделка винтовыми зажимами.
1. Опрессовка алюминиевой втулкой (ГОСТ 24613-81 / EN 13411-4)
Неразъемное соединение, принятое в качестве стандарта для крановых стропов:
- На свободный конец каната надевается бесшовная овальная втулка из деформируемого алюминиевого сплава (АД31 или сплав по EN 13411-4 / DIN 3093).
- Трос огибает желоб коуша и заводится обратно во втулку. Свободный хвостовик должен выходить из втулки на величину не менее 1 · dкан.
- Коуш плотно подтягивается к торцу втулки (зазор не более 0,5 · dкан), после чего сборка помещается в матрицу гидравлического пресса.
- Под давлением до 300–600 тонн алюминий затекает во впадины между прядями каната, образуя монолитное цилиндрическое тело с коэффициентом прочности узла до 95–100% от разрывного усилия каната.
2. Заделка винтовыми зажимами (DIN 1142 / EN 13411-5 vs DIN 741)
Винтовые зажимы применяются для сборно-разборных соединений и монтажных петель на объектах:
- Выбор типа зажима: для грузоподъемных задач допускаются только усиленные кованые зажимы DIN 1142 (EN 13411-5) с рифленой колодкой и увеличенной гайкой. Облегченные литые зажимы DIN 741 предназначены исключительно для ненагруженных растяжек.
- Золотое правило ориентации зажимов: массивная кованая колодка (корпус) ВСЕГДА монтируется на несущую (длинную, рабочую) ветвь каната. U-образная резьбовая дужка ВСЕГДА ложится на свободный короткий хвостовик.
Внимание: установка дужки на несущую ветвь каната («дужка на рабочем тросе») запрещена правилами безопасности. Дужка локально перекусывает несущие проволоки при затяжке гаек, что провоцирует обрыв стропа под рабочей нагрузкой.
- Количество зажимов: от 3 штук (для канатов до 10 мм) до 5–6 штук (для канатов более 24 мм).
- Шаг установки: расстояние между соседними зажимами и длина свободного хвостовика должны составлять (6... 8) · dкан.
- Контроль затяжки: гайки затягиваются динамометрическим ключом с нормативным моментом. После первого нагружения стропа номинальным весом обязательна повторная протяжка гаек, так как диаметр каната уменьшается из-за упругой вытяжки.
Сводная таблица типоразмеров коушей под стальные канаты (от 3 до 42 мм)
| Диаметр каната dкан, мм | Обозначение коуша ГОСТ 2224-93 | Типоразмер DIN 6899 B | Ширина желоба b, мм | Длина коуша L, мм | Минимальное число зажимов DIN 1142 | Область применения |
|---|---|---|---|---|---|---|
| 3.0 – 4.0 | — | BF 4 | 4.5 | 32 | 3 | Растяжки, тросы управления |
| 5.0 – 6.0 | — | BF 6 | 7.0 | 43 | 3 | Подвесы кабелей, легкие лебедки |
| 8.0 – 9.0 | Коуш 8 | BF 8 | 9.5 | 54 | 3 | Стропы малых кранов, растяжки мачт |
| 10.0 – 11.5 | Коуш 10 | BF 10 | 12.0 | 68 | 3 | Крановые стропы 1СК, тельферы 1–2 т |
| 12.0 – 14.0 | Коуш 14 | BF 13 | 15.0 | 82 | 4 | Тельферы 3.2–5 т, строительные люльки |
| 15.0 – 17.5 | Коуш 16 | BF 16 | 18.0 | 98 | 4 | Мостовые и башенные краны, ванты |
| 18.0 – 20.0 | Коуш 20 | BF 20 | 22.0 | 125 | 4 | Стропы 4СК грузоподъемностью до 15 т |
| 22.0 – 25.0 | Коуш 25 | BF 24 | 26.0 | 150 | 5 | Металлургические и портальные краны |
| 28.0 – 32.0 | Коуш 32 | BF 30 | 34.0 | 190 | 5 | Тяжелые траверсы, судовой такелаж |
| 34.0 – 38.0 | Коуш 38 | BF 36 | 40.0 | 230 | 6 | Шахтные подъемы, буровые лебедки |
| 40.0 – 42.0 | Коуш 42 | BF 40 | 45.0 | 260 | 6 | Оффшорные платформы, тяжелые ванты |
