Канатные стальные стропы (1СК, 2СК, 4СК, УСК): конструкции, опрессовка и заплётка

Стальные канатные стропы остаются базовым грузозахватным инструментом на строительных площадках, промышленных предприятиях металлургии, в портах и при монтаже сборных железобетонных конструкций. Несмотря на распространение текстильных и цепных строп, стальной канат незаменим при работе с тяжелыми, массивными грузами и грубыми поверхностями.

Главные эксплуатационные факторы канатных строп:

1. Коэффициент запаса прочности 6:1. Нормативные требования ГОСТ 25573-82 и РД 10-33-93 обязывают проектировать канатные стропы с шестикратным запасом на разрыв по отношению к номинальной грузоподъемности.
2. Диагностируемый характер износа. В отличие от текстильных лент или круглопрядных строп, которые могут внезапно разрушиться при скрытом повреждении сердечника или порезе, канат разрушается постепенно. Выход из строя начинается с обрыва отдельных наружных проволок в прядях, что фиксируется стропальщиком при плановом визуальном осмотре задолго до критической потери несущей способности.
3. Высокая стойкость к абразивному истиранию. Канат отлично переносит трение об острые кромки фасонного металлопроката, арматурные выпуски и шероховатые грани бетонных плит (при условии использования штатных защитных подкладок на ребрах).

1. Классификация канатных строп по ГОСТ 25573-82 и РД 10-33-93

Конструктивно стальные стропы делятся на две основные группы: петлевые/кольцевые (УСК) и ветвевые (СК).

УСК1 (Универсальный Строп Канатный 1 / кольцевой)

Представляет собой замкнутый в кольцо отрезок каната. Соединение концов выполняется опрессовкой алюминиевой втулкой либо сращиванием прядей (заплеткой). Применяется для строповки грузов внакидку или «на удав» (обвязкой). Кольцевая форма позволяет периодически смещать точки контакта с крюком крана и поверхностью груза, распределяя локальный износ по всей длине каната.

УСК2 (Строп канатный петлевой / двухпетлевая чалка, СКП)

Отрезок стального каната, на обоих концах которого сформированы петли. Петли выполняются «мягкими» (без дополнительных вставок) для удобства заведения в монтажные проушины или оснащаются жесткими стальными коушами по ГОСТ 2224-93 для защиты каната от перетирания пальцами траверс и крюками.

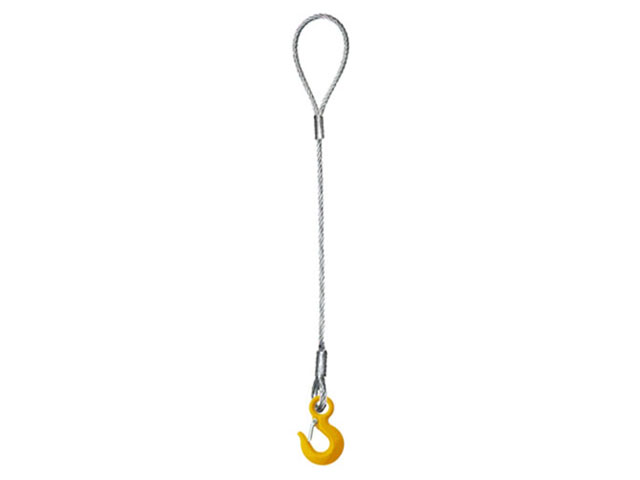

1СК (Одноветвевой строп канатный)

Состоит из канатной ветви с запрессованным коушем с одной стороны (для навески на крановый крюк или переходное звено) и коушем с чалочным грузовым крюком (тип Кч или 320A с предохранительным замком) с другой стороны.

2СК (Двухветвевой строп)

Две независимые канатные ветви 1СК, смонтированные на общем верхнем неразъемном звене (тип Ов1, Ов2 по ГОСТ 25573-82 или звенья типа Рт13 / A342). Применяется для подъема длинномеров, балок и контейнеров с двумя точками крепления.

3СК и 4СК («Паук канатный»)

Стропы 3СК (трехветвевые) и 4СК (четырехветвевые) предназначены для подъема объемных конструкций, плит перекрытия, тяжелого технологического оборудования и контейнеров.

В стропе 4СК ветви соединяются с главным силовым звеном через промежуточные переходные полузвенья. Это предотвращает защемление и перекос коушей в общем звене, обеспечивая свободную артикуляцию каждой ветви в пространстве под заданным углом наклона.

2. Технологии заделки концов каната: опрессовка vs заплётка

Формирование концевых петель — определяющий этап производства стропа, от которого зависит прочность заделки и температурный диапазон эксплуатации изделия.

Опрессовка алюминиевой втулкой (DIN 3093 / ГОСТ 25573-82)

Технологический процесс:

1. На канат надевается бесшовная овальная втулка из специального деформируемого алюминиевого сплава (сплав типа АД31 или европейские аналоги по EN 13411-3).
2. Канат огибает коуш или формирует петлю, а его свободный конец заводится обратно во втулку так, чтобы кончик выступал на величину не менее 0.5 · d_каната.
3. Сборка помещается в матрицу гидравлического пресса с усилием сжатия от 100 до 600 тонн (в зависимости от диаметра каната от 6.2 до 40+ мм).
4. Под колоссальным давлением алюминий пластически течет, заполняя все межпроволочные пустоты прядей и сердечника, образуя плотный монолит цилиндрической формы со скругленными краями.

Плюсы опрессовки:

• Исключение человеческого фактора: геометрия обжатия контролируется калибром матрицы пресса.
• Гладкая поверхность гильзы без торчащих проволок, что безопасно для рук монтажников.
• Минимальное время изготовления.

Ограничения:

• Зона втулки абсолютно жесткая — при перегибе стропа через край конструкции непосредственно возле втулки возникают пиковые усталостные напряжения.
• Температурный порог эксплуатации ограничен: алюминиевые втулки теряют прочность при температурах выше +100°C ... +150°C (алюминий плавится при +660°C, но деградация связи начинается гораздо раньше).

Ручная заплётка прядей с оклетневкой

Заплётка — классический такелажный метод сращивания, основанный на переплетении свободных прядей распущенного конца каната с прядями основного ствола.

Технологический регламент:

1. Конец каната распускается на отдельные пряди, органический или металлический сердечник вырезается у основания петли.
2. Каждая прядь поочередно прокалывается и вплетается в тело каната специальным такелажным инвентарем (конической свайкой).
3. По ГОСТ 25573-82 и РД 10-33-93 число полных проколов каната каждой прядью должно составлять не менее 4.5–5.5 проколов (в зависимости от диаметра каната).
4. Зона заплетки имеет форму конуса с плавным уменьшением диаметра.
5. Для защиты рук стропальщиков от колющих концов проволок хвостовик плотно обматывается отожженной стальной проволокой (оклетневка) либо термоусадочной трубкой.

Плюсы заплетки:

• Высокая гибкость стропа по всей длине, включая зону заделки.
• Отличная термостойкость: строп со стальным сердечником (МС) и заплеткой выдерживает температуру до +400°C (с понижающим коэффициентом грузоподъемности), что делает его единственным выбором для металлургических цехов, горячих литейных производств и термических участков.

Сравнительная таблица методов заделки:

3. Расчет нагрузок многоветвевых строп и углы строповки

При подъеме груза стропами типа 2СК, 3СК и 4СК натяжение в ветвях возрастает при увеличении угла между ними.

Усилие S, возникающее в одной ветви стропа, рассчитывается по формуле:

S = Q / (n · cos(β)) = (Q · k) / n

где:

• Q — общая масса поднимаемого груза (т);
• n — число ветвей, воспринимающих нагрузку (для 2СК n=2; для 3СК и 4СК при жестком симметричном грузе принимают n=3, так как из-за неровностей четвертая ветвь может провисать);
• β — угол между ветвью стропа и вертикалью (α = 2β — угол между противоположными ветвями);
• k = 1cos(β) — коэффициент увеличения нагрузки на ветвь.

Важно по технике безопасности: Угол между противоположными ветвями стропа α в нормальном рабочем режиме не должен превышать 90° (β ≤ 45°). Разведение ветвей на угол свыше 120° категорически запрещено: усилие в ветви удваивается по сравнению с вертикальным подвесом, а также возникают критические сжимающие усилия в теле самого поднимаемого груза.

4. Маркировочная бирка и требования к паспортизации

Каждый канатный строп в соответствии с требованиями промышленной безопасности РК и нормами ГОСТ 25573-82 оснащается несъемной металлической биркой.

┌─────────────────────────────────────────────────────────────┐
│ ИП «КАЗМЕХАНИКА» │
│ Строп: 4СК-5,0/3000 Зав. №: 04821 │
│ Грузоподъемность: 5,0 т Длина: 3,0 м │
│ Испытан статической нагрузкой: 6,25 т (1.25 Q) │
│ Дата испытаний: 09.2026 │
└─────────────────────────────────────────────────────────────┘

Обязательные реквизиты на бирке:

1. Наименование предприятия-изготовителя (ИП «Казмеханика»).
2. Тип и условное обозначение стропа (например, 4СК-5,0/3000 — четырехветвевой строп грузоподъемностью 5 тонн, длиной 3 метра).
3. Номинальная грузоподъемность (в тоннах при угле между ветвями до 90°).
4. Порядковый заводской номер стропа по журналу учета.
5. Дата проведения приемо-сдаточных статических испытаний (месяц, год).

Способ монтажа бирки:

• На ветвевых стропах (1СК–4СК) металлическая бирка закрепляется в верхнее несущее звено либо обжимается вокруг каната ветви.
• На петлевых стропах (УСК1, УСК2) бирка вплетается в тело заплетки или опрессовывается отдельным кольцом на теле каната.

Контрольные испытания: Каждый изготовленный строп перед отправкой заказчику проходит обязательные статические испытания на заводском стенде нагрузкой, превышающей номинальную грузоподъемность на 25% (1.25 · Q), с выдержкой под нагрузкой не менее 10 минут. По результатам испытаний строп комплектуется индивидуальным паспортом установленного образца.

5. Нормы браковки стальных канатных строп

Браковка канатных строп выполняется стропальщиками перед началом смены и лицом, ответственным за безопасное производство работ кранами (ежедекадно/ежемесячно), согласно критериям РД 10-33-93.

Строп немедленно изымается из эксплуатации при обнаружении следующих дефектов:

1. Число обрывов проволок на шаге свивки:

• Для строп из каната крестовой свивки: более 6 обрывов на длине 3d, более 12 обрывов на длине 6d, более 16 обрывов на длине 30d (где d — диаметр каната).
• При наличии обрыва хотя бы одной целой пряди строп бракуется немедленно.

1. Деформация каната:

• Выдавливание металлического или органического сердечника наружу.
• Волнообразность, перекручивание каната, образование заломов («жучков»), петель и сплющиваний.
• Местное уменьшение или увеличение диаметра каната более чем на 10%.

1. Коррозия и износ:

• Уменьшение диаметра наружных проволок из-за поверхностного износа или коррозии на 40% и более (даже при отсутствии видимых обрывов).

1. Повреждения концевых элементов и заделок:

• Трещины на алюминиевых втулках, сколы, сползание каната во втулке.
• Расплетение прядей заплетки, обрыв проволок оклетневки.
• Износ зева крюка более чем на 10% от первоначального размера.
• Деформации, трещины на коушах, звеньях и скобах.
• Отсутствие или нечитаемость маркировочной бирки.

6. Производство канатных строп на мощностях ИП «Казмеханика»

Производственный комплекс ИП «Казмеханика» изготавливает сертифицированные стальные канатные стропы любой сложности в строгом соответствии с требованиями стандартов ГОСТ 25573-82, РД 10-33-93 и ТР ТС 010/2011:

• Собственные гидравлические прессы: Опрессовка втулок усилием до 600 тонн обеспечивает монолитность заделки на канатах диаметром от 6.2 до 42 мм.
• Такелажный цех ручной заплетки: Опытные мастера выполняют заплетку строп с полным соблюдением числа проколов (не менее 5.5) и качественной оклетневкой для предприятий металлургической отрасли.
• Качественные комплектующие: Применение стальных канатов ГОСТ 2688-80, ГОСТ 7668-80, ГОСТ 3077-80 с органическим и металлическим сердечником, высокопрочных звеньев класса 8 (G80) и крюков с надежными предохранительными замками.
• Стендовые испытания: Каждый строп испытывается нагрузкой 1.25 Q на аттестованном стенде с выдачей заводского паспорта изделия и нанесением маркировки на металлическую бирку.
