TOR ТРШ-С 5т×6м

Ручная шестерённая таль TOR ТРШ-С 5т×6м поднимает до 5 т на высоту 6 м усилием рук, без розетки и электропривода. Среди моделей ручных талей ряда это старший типоразмер: ГОСТ 28408-89 охватывает стационарные модели с грузоподъёмностью от 0,5 до 5,0 т. От моделей на 1, 2 и 3 т с той же высотой подъёма она отличается нагрузкой.

Расшифровка обозначения TOR ТРШ-С 5т×6м

В названии позиции общий префикс «Таль ручная шестерённая TOR ТРШ C», затем идут грузоподъёмность и высота. Знак «Х» между нагрузкой и высотой читается как «на»: запись 5ТХ6M означает 5 т на 6 м.

Устройство ручной шестерённой тали

Рабочий тянет тяговую цепь, вращается тяговое колесо, и через шестерни редуктора усилие доходит до звёздочки. Она поднимает крюк. Редуктор многократно снижает усилие на руках, поэтому нагрузку поднимают вручную.

Конструкция с автоматическим грузоупорным тормозом обеспечивает плавное опускание и безопасное перемещение грузов по вертикали: тормоз держит нагрузку на весу, когда тяговую цепь отпустили. Состав:

• тяговое колесо с направляющими против схода цепи (п. 168);
• тяговая цепь и звёздочка;
• верхний и нижний крюки с предохранительным замком;
• грузоупорный тормоз.

Правила обеспечения промышленной безопасности при эксплуатации грузоподъёмных механизмов (приказ Министра по инвестициям и развитию РК от 30.12.2014 № 359, п. 209) требуют для ручного привода подъёма автоматически действующий грузоупорный тормоз.

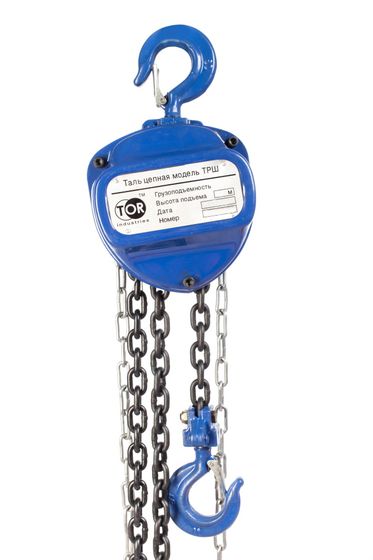

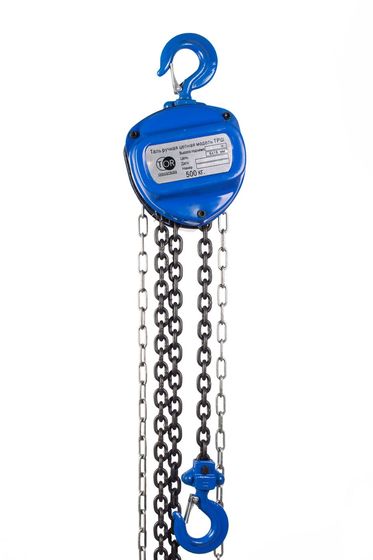

Исполнения BASE и PRO

В названии модели стоит пометка исполнения: BASE означает базовое, PRO усиленное, для тяжёлых работ. Различия по узлам смотрят в паспорте изделия.

Область применения модели

Основное назначение: монтаж и перестановка оборудования там, где нет электропитания. Механизм активно используется на складах, стройках, производственных площадках. Это общепромышленное исполнение: ГОСТ 28408-89 не распространяется на взрыво- и пожароопасные среды, подъём людей и перемещение жидкого или раскалённого металла.

Проверка цепи, крюков и тормоза перед подъёмом

Строповку выполняют обученные стропальщики (приказ № 359, п. 96). Порядок перед работой:

1. Осмотрите крюки: предохранительный замок (п. 183) возвращается на место и закрывает зев крюка.
2. Проверьте опору или балку: она рассчитана на нагрузку и вес механизма.
3. Осмотрите звенья цепи: они без трещин, вмятин и заметной вытяжки.
4. Проверьте длину тяговой цепи, от неё зависит удобство использования: нижняя часть висит в 500 мм от поверхности, где стоит работник (п. 168).
5. Приподнимите нагрузку на 200–300 мм (п. 434) и проверьте строповку и тормоз. Неисправный тормоз исключает работу (п. 435).

Техническое обслуживание проводят по руководству по эксплуатации.

Заказ тали TOR ТРШ-С 5т×6м

Таль рассчитана на нагрузку до 5 т вместе со стропами, захватами и траверсой. Укажите массу груза, нужную высоту подъёма, способ крепления и исполнение BASE или PRO. Для высоты больше 6 м подбирают другой типоразмер.
