Мини таль PA 500

Электрическая канатная таль PA 500 поднимает груз до 500 кг и питается от сети 220 В. Её применяют в гараже, мастерской и цехе, при монтаже и ремонте оборудования, в помещениях с ограниченной высотой. У исполнений 500/1000 кг нагрузка до 1000 кг достигается при двойной запасовке каната. Стационарное исполнение крепится к неподвижной опоре, передвижное перемещается по балке.

Электрическая канатная таль PA 500: устройство

Двигатель через редуктор вращает барабан, на который наматывается стальной канат (трос). Двигатель и редуктор закрыты корпусом. Крюк висит на полиспасте и снабжён предохранительным замком: по п. 183 Правил № 359 о безопасности грузоподъёмных механизмов замок не даёт стропе, цепи или другому захвату спасть. Электромагнитный тормоз нормально закрытого типа удерживает подвес в поднятом положении при отключённом питании и размыкается при включении двигателя (п. 209). Для верхнего и нижнего положения предусмотрены концевые выключатели, останавливающие подъём (п. 239).

Грузоподъёмность 500 и 500/1000 кг, высота 12 м и 20 м: модели

Расшифровка обозначения PA 500 и РА 500

Серию пишут латиницей PA и русскими буквами РА. В названиях товаров встречаются PA 500 и PA-1000, нагрузку указывает пара 500/1000 кг. Пары через косую черту (500/1000 кг, 12/6 м, 10/5 м/мин) соответствуют двум схемам запасовки троса. Серия PA 250 с моделями на 250 кг описана на странице «Мини таль PA 250».

Стационарный и передвижной подвес

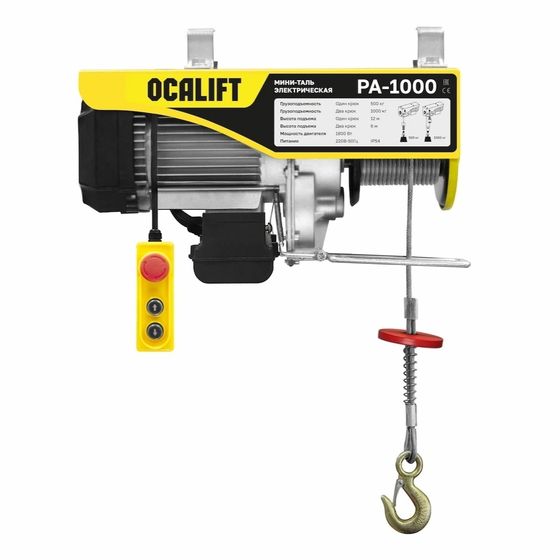

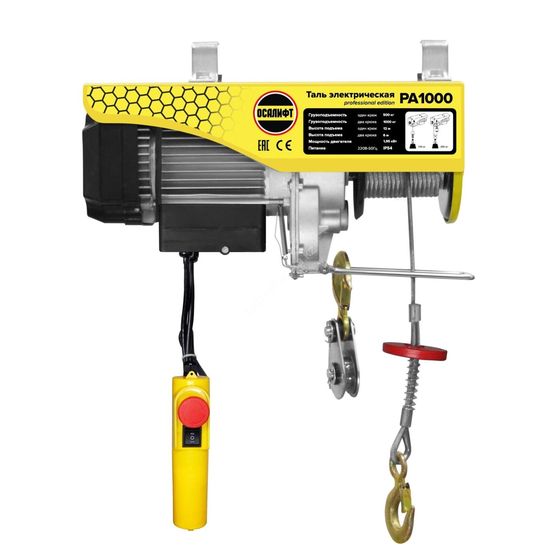

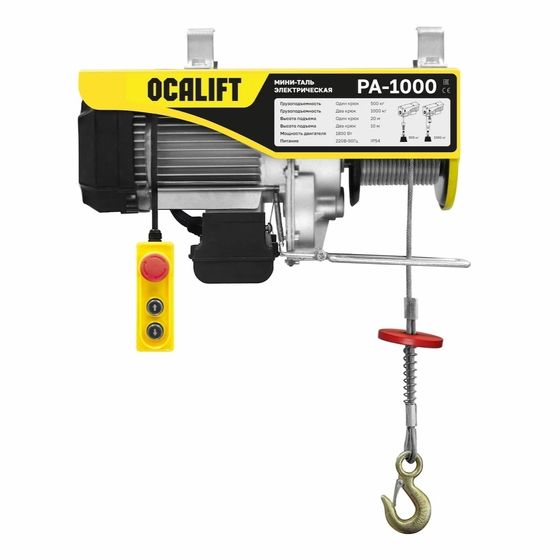

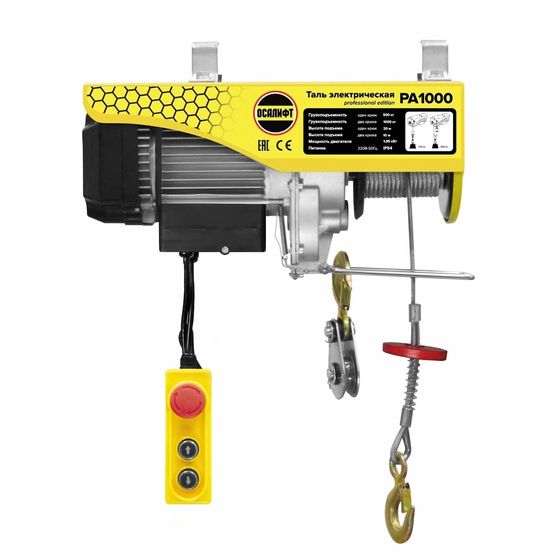

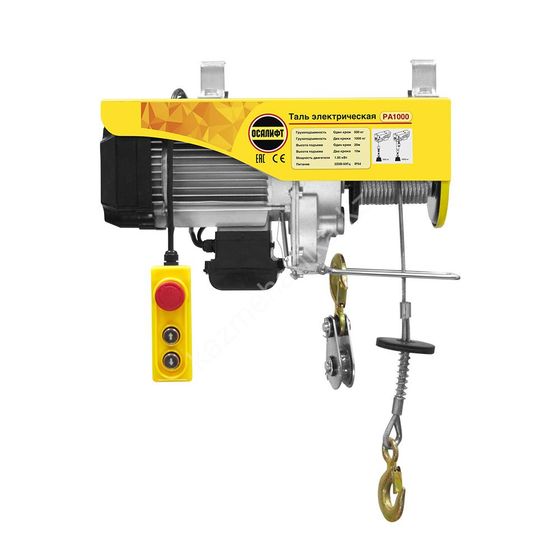

• Стационарная модель крепится к одной опоре и работает по вертикали.

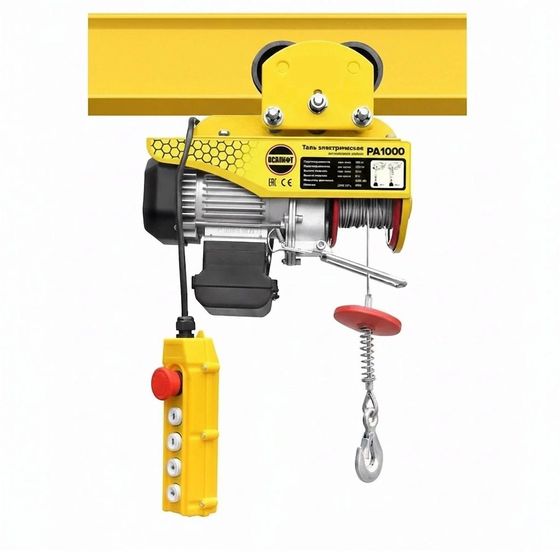

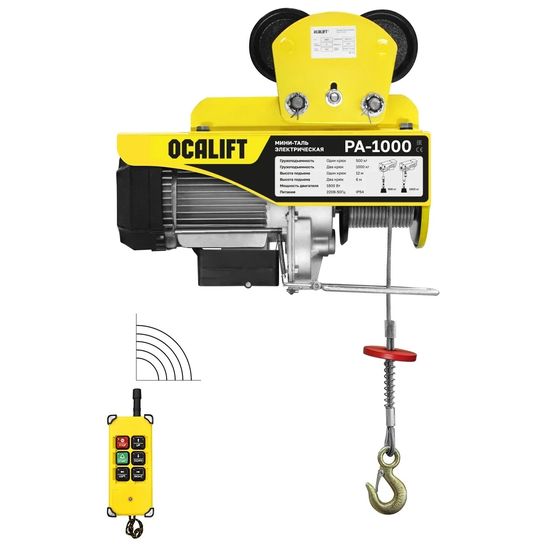

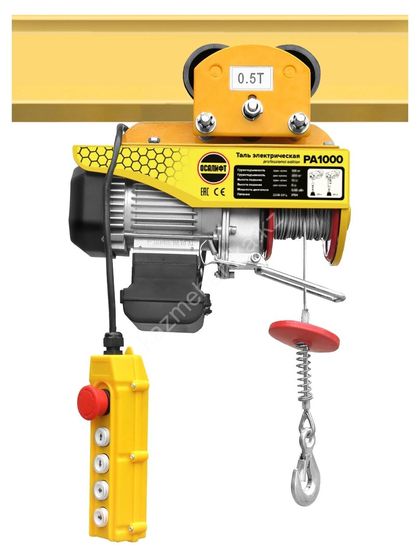

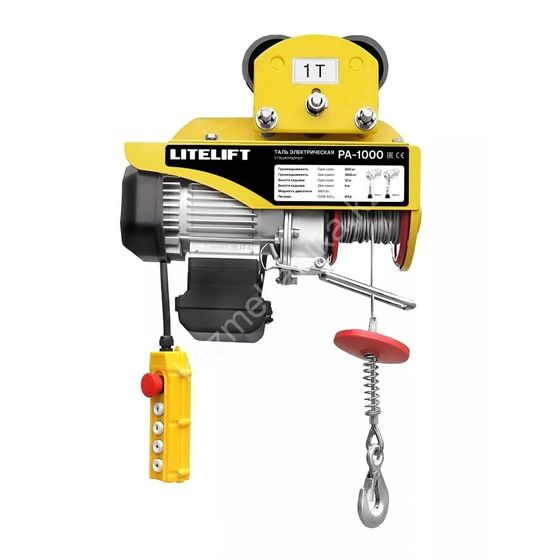

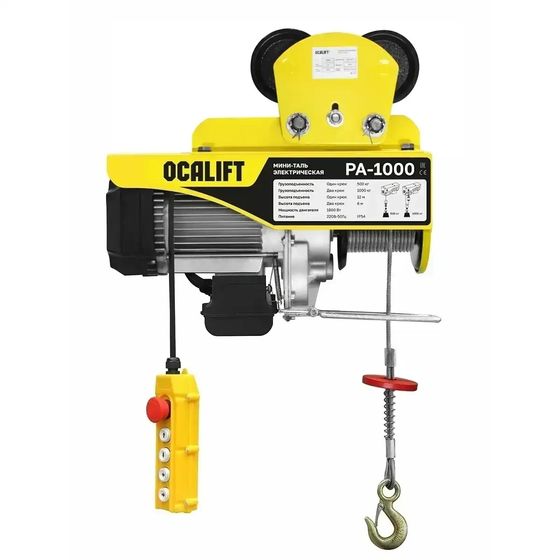

• Передвижная мини таль (тельфер) висит на ходовой тележке (каретке) и перемещается по балке со скоростью 15 м/мин.

Подвесить изделие нужно на опору, рассчитанную на вес тали и нагрузки с запасом. Монтаж и обслуживание поручают назначенным работникам (пп. 90, 93, 96, 104 Правил № 359).

Питание, управление и режим работы

Двигатель подъёма имеет мощность 1,8 или 1,95 кВт, питание однофазное, 220 В. Режим работы показывает, насколько тяжело и часто таль работает; его определяют по числу рабочих циклов за срок службы (ГОСТ 34017-2016).

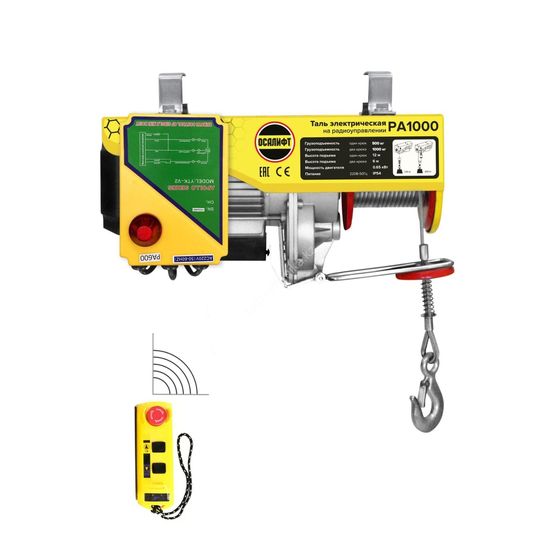

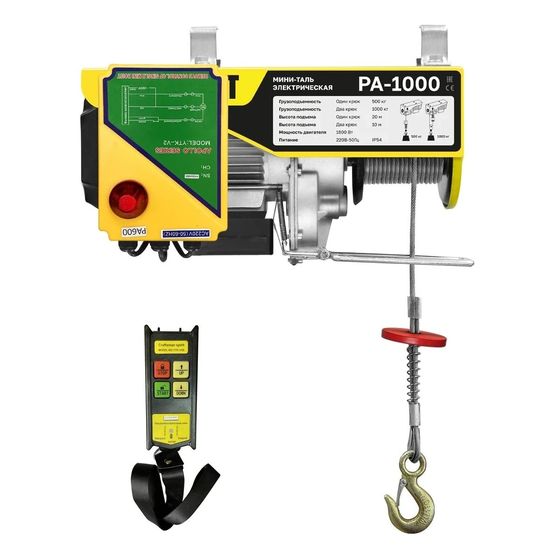

Оператор ведёт подъём и опускание кнопочным пультом на кабеле или радиопультом.

Проверка PA 500 перед работой

Работа при неисправных приборах безопасности и тормозах не допускается (п. 435 Правил № 359).

1. Отключите питание, осмотрите канат, крюк, замок и тележку.
2. Включите питание и проверьте кнопки и ход вверх и вниз без нагрузки.
3. Проверьте зазор до упора при срабатывании концевого выключателя: у электрических талей не менее 50 мм (п. 241).
4. Приподнимите груз не более чем на 200–300 мм и убедитесь, что тормоз держит (п. 434).

Заказ тали PA 500

К изделию прилагаются паспорт и руководство по эксплуатации. При заказе укажите нагрузку, высоту подъёма, подвес, вид управления и ширину балки (для передвижной модели).
