Взвешивание грузов непосредственно в процессе строповки и перемещения исключает холостые рейсы внутрицехового транспорта к стационарным платформам. Подвесные крановые весы монтируются на крюковую подвеску мостового, козлового крана или кран-балки и объединяют грузоподъемную операцию с коммерческим или технологическим учетом. Погрузка металлопроката, арматуры, скрапа, биг-бэгов и железобетонных изделий ускоряется в 3–4 раза, предотвращая перегруз подвижного состава и защищая крановые конструкции от недопустимых нагрузок.
Назначение и экономический эффект совмещения подъема с взвешиванием
Классическая логистика металлобаз и производственных цехов требует перемещения партии груза на напольные или автомобильные платформенные весы, разгрузки, фиксации массы и повторного подъема в кузов транспорта. Крановые весы исключают этот промежуточный этап.
цикл 18–25 минут на паллету"] --> A1["Кран поднимает груз"] A1 --> A2["Транспортировка на весовую"] A2 --> A3["Опускание на платформу
и взвешивание"] A3 --> A4["Повторный подъём
и погрузка в кузов"] B["Подвесные крановые весы:
цикл 4–6 минут"] --> B1["Кран поднимает груз
через весы"] B1 --> B2["Масса фиксируется за 2–3 секунды"] B2 --> B3["Прямая погрузка в кузов
или полувагон"]
Основные задачи оборудования:
- Коммерческий учет: входной контроль сырья от поставщиков и отгрузка готовой продукции клиентам с формированием товарно-транспортных накладных (требует обязательной государственной поверки).
- Технологический учет: дозирование шихты в металлургии, контроль заполнения разливочных ковшей, учет остатков проката на складских стеллажах.
- Защита крана от перегрузки: предотвращение обрыва грузовых канатов, деформации мостовых балок и выхода из строя грузовых лебедок при попытке поднять массу, превышающую номинальную грузоподъемность крана (Qном).

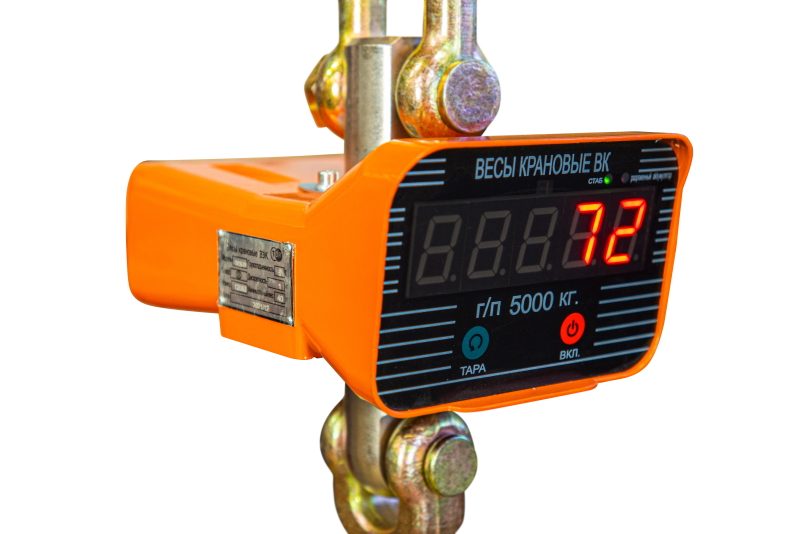

Поузловая конструкция электронных весов на крюк
Надежность крановых весов в тяжелых производственных условиях определяется их силовой механической частью и помехозащищенностью электроники.
1. Несущий тензометрический датчик растяжения
Силоизмерительный элемент выполнен из высокопрочной легированной стали (например, 40ХН2МА) или титанового сплава. При воздействии массы груза тело датчика упруго деформируется, изменяя сопротивление тензорезисторов, соединенных по мостовой схеме Уитстона. Механический запас прочности датчика до разрушения составляет от 400% до 500% от номинального предела взвешивания (Max), а предел допустимой безопасной перегрузки без смещения нуля — не менее 200%.
2. Верхний шакл и нижний грузовой крюк
- Верхний подвес: кованая такелажная омегообразная или прямая скоба (шакл) повышенной прочности (класс стали G80 или G100). Фиксируется на крюке крана.
- Нижний узел: кованый вертлюжный крюк с упорным подшипником. Вертлюг обеспечивает свободное вращение груза на 360° вокруг вертикальной оси. Это предотвращает скручивание грузовых канатов крана и защищает тензодатчик от изгибающих и крутящих моментов, которые вызывают погрешность измерений. Крюк оснащается подпружиненным предохранительным замком.
3. Корпус и защитное исполнение (IP65 / IP67)
Электронный блок (аналого-цифровой преобразователь, микроконтроллерная плата и стабилизаторы питания) заключен в литой ударопрочный корпус из алюминиево-кремниевого сплава (силумина) или конструкционной стали толщиной 4–6 мм. Корпус выдерживает случайные боковые соударения о металлоконструкции и стеллажи. Силиконовые уплотнители по периметру разъемов обеспечивают герметичность по стандартам IP65 (защита от струй воды и пыли) или IP67 (работа под проливным дождем и кратковременное погружение).
4. Сверхъяркий светодиодный дисплей (LED)
Для считывания показаний стропальщиком или крановщиком с земли весы оснащаются крупноформатными LED-матрицами с высотой символов 30, 40 или 58 мм. Красное или зеленое свечение высокой интенсивности сохраняет контрастность под прямыми солнечными лучами на дистанции до 30–40 метров.
5. Автономное питание
Питание осуществляется от съемного герметичного свинцово-кислотного (6V/4.5Ah) или литий-ионного (Li-ion 7.4V) аккумулятора. В энергосберегающем режиме весы работают автономно от 60 до 100 часов непрерывной эксплуатации. Большинство моделей комплектуются двумя сменными батареями и внешним зарядным устройством, что исключает простой крана при зарядке.
Подобрать оборудование под вашу задачу
Классификация крановых весов по тоннажу и условиям эксплуатации
| Тоннаж (Max) | Цена деления (d) | Запас перегрузки | Масса весов | Рекомендуемое применение |
|---|---|---|---|---|
| 1 т (1000 кг) | 0.2 / 0.5 кг | 300... 400% | 11–15 кг | Тарные склады, текстиль, фасованная продукция, биг-бэги |
| 3 т (3000 кг) | 1.0 кг | 300... 400% | 14–18 кг | Склады пиломатериалов, легкий сортовой прокат, метизы |
| 5 т (5000 кг) | 2.0 кг | 300... 400% | 19–26 кг | Металлобазы, фасонный прокат, арматура, трубы среднего диаметра |
| 10 т (10 000 кг) | 5.0 кг | 300... 400% | 32–45 кг | Тяжелый металлопрокат, листовая сталь, ЖБИ, разгрузка полувагонов |
| 20 т (20 000 кг) | 10.0 кг | 400... 500% | 65–85 кг | Заготовительные участки, контейнерные терминалы, тяжелое литье |
| 30–50 т | 10.0 / 20.0 кг | 400... 500% | 120–220 кг | Горно-металлургические комбинаты, портовые краны, слябы, блюмы |
Специальные модификации крановых весов
1. Весы с радиоканалом и выносным терминалом / термопринтером
При погрузке крупногабаритных конструкций или работе на открытых эстакадах прямая видимость дисплея с земли может перекрываться стропами или грузом. Модели с беспроводным радиоканалом передают весовые данные на частотах 433 МГц или 2.4 ГГц на мобильный терминал-пульт оператора.
дальность 150–200 м"| B["Выносной терминал оператора"] B --> C["Учётная система:
1С:Предприятие или складская WMS"]
Что стоит в выносном терминале:
- Жидкокристаллический дисплей с подсветкой и клавиатура для ввода тары и кода.
- Встроенный термопринтер: чек с датой, временем и массой.
- Интерфейсы RS-232, USB и Ethernet.
Преимущества радиоканальных систем:
- Дальность устойчивой связи — до 150–200 м в условиях прямой видимости (до 80 м внутри цеха с экранирующими металлоконструкциями).
- Встроенный термопринтер печатает квитанцию с указанием даты, времени, номера партии, массы брутто, нетто и тары прямо у борта автомобиля.
- Передача массива данных по протоколу RS-232/RS-485 или Wi-Fi в систему складского учета (1С, ERP) без ручного ввода оператором.
2. Термостойкие весы с тепловым экраном (литейное исполнение)
Стандартные электронные весы нельзя эксплуатировать при радиационном нагреве свыше +50°C — полупроводниковые элементы АЦП и тензорезисторы теряют калибровку и выходят из строя.
Для работы на металлургических предприятиях, разливочных пролетах и литейных участках используются весы в высокотемпературном исполнении:
- Нижний стальной термоэкран: отражающий дефлектор толщиной 6–10 мм отсекает прямой инфракрасный поток от ковша с жидким чугуном или сталью (температура расплава до +1600°C).
- Термоизоляция корпуса: внутренняя полость датчика и электронного отсека защищена матами из керамоволокна или асбосилитовой прослойкой.
- Датчики с термокомпенсацией: тензорезисторы сохраняют рабочий диапазон измерений при температуре окружающей среды до +80°C... +120°C.
3. Взрывозащищенные крановые весы (Ex)
Для объектов нефтехимической, газовой, лакокрасочной и мукомольной промышленности поставляются весы с маркировкой взрывозащиты (например, 1Ex ib IIB T4 Gb / Ex tb IIIC T135°C Db). Они оснащены искробезопасными электрическими цепями, антистатическим покрытием корпуса и специальными герметичными батарейными отсеками, исключающими возникновение искры при соударениях или коммутации питания.
Метрологические требования и поверка в Республике Казахстан
Крановые весы, используемые для коммерческого расчета (продажа металлопроката, сырья, логистические услуги), относятся к сфере государственного метрологического контроля согласно Закону РК «Об обеспечении единства измерений».
в Госреестр СИ Республики Казахстан"] B --> C["Метрологическая поверка в КазИнМетре
или аккредитованной лаборатории"] C --> D["Сертификат поверки,
срок действия 12 месяцев"] C --> E["Клеймо поверителя:
пломбировка юстировочного винта"]
1. Государственный реестр средств измерений (ГСИ РК)
Оборудование должно иметь действующий Сертификат об утверждении типа средств измерений и быть зарегистрировано в реестре Комитета технического регулирования и метрологии Министерства торговли и интеграции РК. Применение весов, не внесенных в реестр, для коммерческих операций запрещено и влечет административные штрафы.
2. Класс точности по ГОСТ OIML R 76-1-2011
Крановые электронные весы относятся к Среднему классу точности (III). Пределы допускаемой погрешности (± e) зависят от диапазона нагрузки:
- от Min до 500 e: погрешность ± 1 e;
- свыше 500 e до 2000 e: погрешность ± 2 e;
- свыше 2000 e до Max: погрешность ± 3 e.
(Здесь e — цена поверочного деления, которая для крановых весов обычно равна цене деления шкалы d).
3. Процедура поверки (первичная и периодическая)
- Первичная поверка: проводится заводом-изготовителем или аккредитованным органом при вводе весов в эксплуатацию или после капитального ремонта.
- Периодическая поверка: выполняется ежегодно. Межповерочный интервал для крановых электронных весов в Республике Казахстан составляет 12 месяцев.
- Процесс поверки: весы нагружаются эталонными гирями класса точности M1 или M2 на специальном силоизмерительном стенде. Проверяются: независимость показаний от угла поворота крюка, повторяемость, погрешность при прямом и обратном ходе нагрузки, время успокоения показаний (не более 3–5 секунд) и работоспособность устройства выборки массы тары.
- Результат: выдача Сертификата о поверке государственного образца с занесением записи в электронную базу данных ГСИ РК, нанесение знака поверки (клейма) на пломбу юстировочного винта.
Рекомендации по эксплуатации и безопасности
- Исключение рывковых нагрузок: подъем груза должен выполняться плавно, на первой скорости лебедки крана. Динамический удар при резком натяжении стропов может в 2–3 раза превысить номинал Max и деформировать тензобалку.
- Контроль состояния вертлюга: перед каждой сменой стропальщик проверяет свободное вращение нижнего крюка. Заклинивание упорного подшипника приводит к возникновению крутящего момента на тензодатчике при повороте длинномерного груза.
- Температурный режим аккумуляторов: при эксплуатации на открытых площадках в зимний период (до -30°C) емкость свинцово-кислотных АКБ снижается. Зарядку аккумуляторов выполняют строго в теплом помещении при температуре не ниже +15°C.
- Запрет на сварочные работы: категорически запрещается выполнять электросварочные работы на металлоконструкциях, подвешенных на весы. Сварочный ток, проходя через крюк и тензодатчик на заземленный кран, мгновенно сжигает тензорезисторы и сигнальные цепи АЦП.
Поставки крановых весов от ИП «Казмеханика»
ИП «Казмеханика» поставляет промышленные крановые электронные весы грузоподъемностью от 1 до 50 тонн для складских комплексов, металлобаз и металлургических производств Казахстана:
- Полное метрологическое сопровождение: оборудование внесено в Государственный реестр СИ РК. Весы поставляются со свежей первичной поверкой (Сертификат поверки государственного образца).
- Складской запас: стандартные модели на 1 т, 3 т, 5 т, 10 т и 20 т с ударопрочными корпусами IP65/IP67 всегда в наличии на складах в Алматы и Астане.
- Специальные исполнения: оперативная комплектация термоэкранами для литейных цехов, радиоканалами с дальностью до 200 м и переносными пультами со встроенным термопринтером.
- Сервисная поддержка: поставка сменных аккумуляторов, зарядных станций, запасных крюков с вертлюгами, калибровка и организация ежегодной периодической поверки.
