Наряду с распространенными шестеренными талями (ТРШ) ручные червячные тали остаются незаменимым классом грузоподъемного оборудования в узкоспециализированных отраслях. Там, где критически важна безупречная плавность хода без малейших микрорывков, естественное самоторможение без риска залипания фрикционов и абсолютная искробезопасность во взрывоопасных средах, червячная передача превосходит любые зубчатые аналоги.
В данном материале разоблачаются мифы о червячных талях, детально анализируется кинематика глобоидного и цилиндрического зацепления, формулы КПД и тепловыделения, а также приводятся конкретные технологические сценарии, где червячная таль безальтернативна.
1. Кинематическая схема и физика червячного зацепления
Главное конструктивное отличие червячной тали от шестеренной заключается в передаче крутящего момента от тягового колеса к грузовой звездочке через червячную пару («однозаходный или двухзаходный червяк и червячное колесо»).
Тали и тельферы
Весь раздел →
Таль электрическая г/п 3,2 т Н — 9 м, тип 13Т10526
Таль электрическая REM PA 600/1200 кг 20/10 м
Таль электрическая REM PA 600/1200 кг 12/6 м
ручной цепи"] B["Вал-червяк"] C["Червячное колесо
бронза или чугун"] D["Грузовая звёздочка"] E["Калиброванная цепь G80"] K["Грузовой крюк"] A --> B --> C --> D --> E --> K
Червяк и колесо работают винтовым зацеплением скольжения: отсюда и высокое передаточное число в одной ступени, и самоторможение, и требовательность к смазке.
1.1. Эффект естественного геометрического самоторможения
В шестеренных талях удержание груза на весу обеспечивается отдельным узлом — механическим дисковым тормозом Вестона с храповиком и собачками. В червячных талях эту функцию выполняет сама геометрия зубчатого зацепления.
Условие статического самоторможения червячной пары выражается неравенством:
Тали и тельферы
Весь раздел →
Таль электрическая REM PA 400/800 кг 20/10 м
Таль электрическая REM PA 400/800 кг 12/6 м
Таль электрическая REM PA 300/600 кг 20/10 м
γ < arphi
Где:
- γ — угол подъема винтовой линии червяка (°... 6° для однозаходных червяков);
- arphi — приведенный угол трения в зацеплении (arphi = extarctg(μск), для пары «сталь по бронзе/чугуну» без гидродинамического клина μск pprox 0.08... 0.12, что соответствует arphi pprox 4.5°... 7.0°).
Когда оператор отпускает тяговую цепь, масса подвешенного груза создает крутящий момент на червячном колесе. Однако повернуть червяк усилием от колеса физически невозможно: радиально-осевая сила упирается в витки червяка, вызывая эффект расклинивания. Груз намертво фиксируется в любой точке подъема без каких-либо дополнительных тормозных колодок, пружин или электромагнитов.
Тали и тельферы
Весь раздел →
Таль электрическая стационарная H-SD1 г/п 3,2тн, в/п 6м
Таль электрическая канатная SH 32 H 9 УСВ 3,2т 9м Euro-lift
Таль электрическая канатная SH160 H 9 УСВ 16,0т 9м Euro-lift

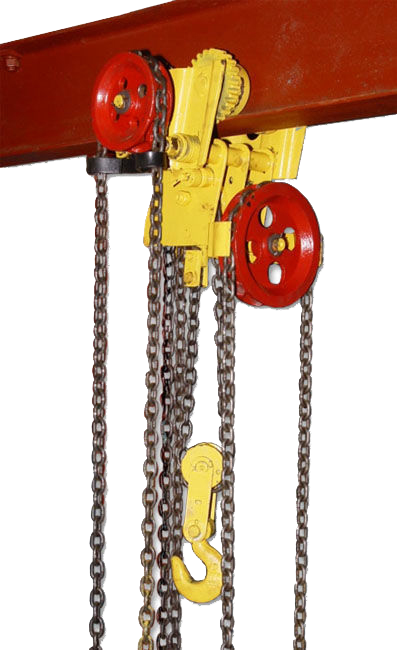

2. Модификации червячных талей: ТРЧС vs ТРЧП
Отечественные и зарубежные производители выпускают червячные тали в двух базовых компоновочных исполнениях:
| Параметр / Исполнение | ТРЧС (Стационарная подвесная) | ТРЧП (Передвижная на монорельсе) |
|---|---|---|
| Способ монтажа | Подвес за верхний кованый крюк к неподвижной проушине, струбцине или треноге | Жестко интегрирована с ходовой тележкой (кошкой) для перемещения по двутавру |
| Привод перемещения | Отсутствует (только вертикальный подъем) | Холостой (толканием) или приводной цепной через тяговую цепь каретки |
| Грузоподъемность (типовой ряд) | 1.0 т, 2.0 ext / ( т), 3.2 ext / ( т), 5.0 ext / ( т), 8.0 ext / ( т), 10.0 ext / ( т) | 1.0 т, 2.0 ext / ( т), 3.2 ext / ( т), 5.0 ext / ( т), 10.0 ext / ( т) |
| Строительная высота (стр) | Компактная (... 750 ext / ( мм)) | Увеличенная за счет тележки (... 1100 ext / ( мм)) |
| Профиль пути | — | Двутавры ГОСТ 19425-74 (серия М) или ГОСТ 8239-89 |
Подобрать оборудование под вашу задачу
3. Прямое инженерное сравнение: Червячная таль (ТРЧ) vs Шестеренная таль (ТРШ)
| Технический параметр | Шестеренная таль (ТРШ / HSZ) | Червячная таль (ТРЧС / ТРЧП) | Инженерный комментарий |
|---|---|---|---|
| КПД механизма (η) | .82... 0.88 | .55... 0.68 | В червячной паре преобладает трение скольжения витков, снижающее общий КПД |
| Усилие на тяговой цепи (при 3.2 т) | ... 36 ext / ( кгс) | ... 44 ext / ( кгс) | Червячная таль требует на 15–20% большего мускульного усилия или большего передаточного числа |
| Плавность хода и позиционирование | Ступенчатая (слышны щелчки храповика при спуске) | Идеально гладкая, бесшумная (микропозиционирование) | Червячное зацепление обеспечивает непрерывный контакт зубьев без люфтов |
| Механизм удержания груза | Дисковый тормоз Вестона (фрикционы + собачка) | Естественное самоторможение геометрии червяка | Исключен риск замасливания фрикционных накладок или залипания пружины собачки |
| Масса механизма (при г/п 5 т) | ... 45 ext / ( кг) | ... 95 ext / ( кг) | Массивный литой чугунный корпус СЧ20 для восприятия осевых распорных сил червяка |
| Устойчивость к вибрациям | Средняя (вибрация может ослаблять храповик) | Абсолютная | Червяк не раскручивается даже при сильной вибрации основания |
| Взрывобезопасность | Требует омеднения и искробезопасных дисков | Высокая природная искробезопасность | Литой закрытый корпус, отсутствие открытых фрикционных пар |
4. Где червячная таль незаменима: 4 практических сценария
Сценарий 1: Прецизионный монтаж и сопряжение тяжелых машиностроительных узлов
При монтаже роторов паровых и газовых турбин, центровке коленчатых валов судовых дизелей и установке тяжелых штампов в термопластавтоматы недопустимы малейшие толчки. В шестеренной тали при спуске фрикционный тормоз Вестона распускается микрорывками на каждый шаг зубьев храповика (2...5 мм просадки). Червячная таль позволяет опускать и поднимать деталь с точностью до 0.1 мм абсолютно плавно.
Сценарий 2: Химические, лакокрасочные и взрывоопасные производства (Ex)
В зонах с присутствием паров растворителей, водорода или метана (Зона 1 / Зона 2) сухой фрикционный тормоз шестеренной тали представляет потенциальную опасность искрообразования при срыве собачки. Червячная таль работает в герметичной масляной ванне, исключая сухой контакт и нагрев внешних элементов.
Тали и тельферы
Весь раздел →
Таль электрическая канатная SH160 H12 УСВ 16,0т 12м Euro-lift
Таль электрическая г/п 3,2 т Н — 36 м, тип 13Т10576
Таль электрическая г/п 3,2 т Н — 30 м, тип 13Т10566
Сценарий 3: Ремонтные работы на объектах с постоянной вибрацией
На дробильно-сортировочных фабриках, виброситах горно-обогатительных комбинатов и буровых платформах вибрация фундамента способна вызывать микроколебания храповика в обычных талях. Червячная передача полностью нечувствительна к вибрационной раскачке.
Сценарий 4: Литейное производство и горячие цеха
В условиях температур свыше +80° extC композитные накладки феродо стандартных талей быстро деградируют и остекловываются. Бронзово-стальная червячная пара в высокотемпературном масле сохраняет несущую способность при нагреве до +150° extC.
5. Техническое обслуживание и смазка червячной пары
Долговечность червячной тали на 90% зависит от качества и чистоты смазочного материала в картере.
- Тип смазки: для закрытых редукторов ТРЧ применяются редукторные трансмиссионные масла с противозадирными присадками стандарта DIN 51517-3 CLP (ISO VG 320 или ISO VG 460) либо полужидкие редукторные смазки с дисульфидом молибдена ().
- Периодичность контроля: проверка уровня смазки — 1 раз в квартал; полная промывка картера уайт-спиритом и замена масла — 1 раз в 12 месяцев.
- Браковка червячной пары: предельный износ зубьев червячного колеса по толщине составляет не более % от первоначального профиля. При появлении осевого люфта червяка свыше 0.5 мм выполняется регулировка конических подшипников регулировочными прокладками.
6. Поставки червячных талей ТРЧ в Казахстане от ИП «Казмеханика»
ИП «Казмеханика» поставляет сертифицированные ручные червячные тали серии ТРЧС (стационарные) и ТРЧП (передвижные) грузоподъемностью от 1 до 10 тонн для предприятий горно-металлургического комплекса, энергетики и машиностроения Республики Казахстан:
- Чугунные литые корпуса с повышенной вибростойкостью;
- Червячные колеса из оловянисто-фосфористой бронзы БрОФ10-1 для минимального коэффициента трения;
- Калиброванные грузовые цепи класса Grade 80 по ГОСТ 30188-97;
- Полный пакет заводской документации, паспорта и сертификаты соответствия ТР ТС 010/2011;
- Региональные склады и сервисные центры в Алматы и Астане с оперативной доставкой по всем областям РК.
