Снятие и установка двигателя внутреннего сгорания (ДВС) — одна из наиболее ответственных и трудоемких технологических операций в автосервисе и гаражной мастерской. Масса современного силового агрегата в сборе с навесным оборудованием и трансмиссией варьируется в широких пределах:

  • Рядные 4-цилиндровые бензиновые двигатели 1.2–1.6 л: 120–180 кг;
  • Двигатели V6 и рядные 6-цилиндровые моторы 2.5–3.5 л: 220–320 кг;
  • Тяжелые бензиновые и дизельные V8 внедорожников (Toyota Land Cruiser, Nissan Patrol): 380–550 кг;
  • Дизельные двигатели коммерческого транспорта (ГАЗель, Ford Transit, Isuzu): 450–750 кг;
  • Автоматическая КПП с раздаточной коробкой в сборе: 80–180 кг.

Главная сложность операции заключается не столько в массе груза, сколько в необходимости ювелирного позиционирования. При опускании мотора в подкапотное пространство с зазорами по 10–15 мм с каждой стороны агрегат необходимо плавно посадить на резинометаллические подушки, состыковать первичный вал КПП со шлицами сцепления и точно совместить направляющие шпильки блока цилиндров. Любой резкий рывок или перекос чреват поломкой датчиков, заломом шпилек или повреждением радиатора.

Инженеры ИП «Казмеханика» (telfery.kz) подготовили подробный сравнительный анализ 4 типов грузоподъемного оборудования, используемого для снятия и обслуживания автомобильных двигателей.

Тали и тельферы

Весь раздел →

Четыре типа оборудования для работы с двигателем:

  1. Гидравлический подкатной кран («кран-гусь» 1–2 т) — мобильность и автономность.
  2. Цепная ручная таль (ТРШС / ТРШСР) на монорельсе — абсолютная точность и микроподача.
  3. Электрическая мини-таль РА 220 В — быстрая подача через блок-полиспаст.
  4. Подкапотная траверса (500 кг) — вывешивание мотора на лонжеронах для снятия КПП и подушек.

1. Гидравлический складной подкатной кран («кран-гусь»)

Гаражный гидравлический кран типа «гусь» грузоподъемностью 1.0–2.0 тонны — самый популярный инструмент на независимых СТО и в частных гаражах.

Кран-гусь: стойка, телескопическая стрела и гидроцилиндр основная стойка опорные лапы на колёсах закатываются под машину выдвижная стрела гидроцилиндр ручная накачка двигатель стрела: 4 фиксированных вылета с вылетом падает грузоподъёмность на коротком вылете 2000 кг на дальнем — только 500 кг ручной плунжерный насос игольчатый клапан сброса давления нужен ровный бетонный пол колёса 75–100 мм вязнут в ямах Кран автономен: не нужны ни розетка, ни потолочная балка — мотор увозят прямо на кантователь

Конструктивные особенности:

  • Телескопическая стрела: Имеет 4 фиксированных положения вылета. С увеличением вылета грузоподъемность закономерно уменьшается: например, для крана на 2 тонны: 1-е положение (короткий вылет) — 2000 кг, 2-е — 1500 кг, 3-е — 1000 кг, 4-е (максимальный вылет) — 500 кг.
  • Гидропривод: Ручной плунжерный насос одностороннего действия с длинной рукояткой и игольчатым клапаном сброса давления.
  • Складные опорные лапы: В нерабочем состоянии передние балки поднимаются вертикально и фиксируются шплинтами, благодаря чему кран занимает площадь всего 0.5 м² у стены гаража.

Плюсы:

  • Полная автономность — не требует электричества и крепления к потолочным перекрытиям;
  • Мобильность — позволяет вынуть мотор из машины, откатить кран в сторону и опустить агрегат на сборочный стенд (кантователь двигателя).

Минусы и ограничения:

  • Требуется идеально ровный и прочный бетонный пол (на неровной плитке или стяжке с ямами колеса диаметром 75–100 мм застревают);
  • Передние опорные лапы могут упираться в широкие колеса внедорожников или рычаги заниженной подвески;
  • При максимальном вылете стрелы грузоподъемность падает до 500 кг, чего может не хватить для чугунного дизельного V8 с навесным оборудованием.

2. Ручная цепная таль на потолочном монорельсе (ТРШС / ТРШСР)

Классическое решение для профессиональных моторных участков и гаражей, оснащенных потолочным двутавром.

Тали и тельферы

Весь раздел →
Таль ТРШС на двутавре: подача с точностью до миллиметра двутавр 18М–24М каретка таль ТРШС тяговая цепь в руке оператора траверса-балансир двигатель точность подачи до 1 мм мотор садится на подушки без рывка дисковый фрикционный тормоз груз висит неподвижно сколь угодно под машиной свободный пол нет опорных ног и колёс крана нужна балка на 1,5–3 тонны сосредоточенная нагрузка на потолок Тали ТРШС и рычажные ТРШСР ставят на моторных участках, где потолок уже несёт двутавр

Разновидности:

  1. Шестеренная таль (ТРШС): Оператор тянет бесконечную приводную цепь, приводя в движение червячный или планетарный редуктор.
  2. Рычажная таль (ТРШСР): Управление подъемом и спуском осуществляется качанием рычага непосредственно на корпусе тали.

Плюсы:

  • Абсолютная точность шага: Перемещение груза регулируется с точностью до 1 мм. ДВС опускается без малейших толчков и рывков;
  • 100% безопасность удержания: Дисковый фрикционный тормоз мгновенно фиксирует груз при прекращении тягового усилия. Груз может висеть неподвижно сколь угодно долго;
  • Высокая грузоподъемность: Ручные тали на 1.0–3.0 тонны имеют колоссальный запас прочности и компактные габариты;
  • Свободный пол: Под машиной нет опорных ног и колес, которые мешают подойти к подкапотному пространству.

Минусы:

  • Требуется наличие прочной потолочной балки (двутавра), рассчитанной на сосредоточенную нагрузку от 1.5 до 3 тонн.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

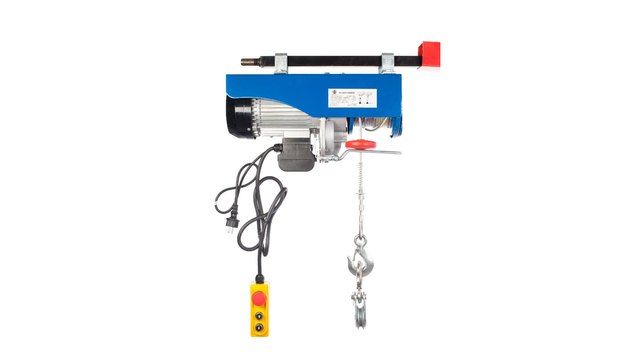

3. Электрическая мини-таль 220В (серия РА)

Электрические канатные тали бытовой серии РА (РА-250, РА-500, РА-1000) часто монтируются на поворотную консоль или каретку над капотом.

Полиспаст вдвое снижает скорость и вдвое поднимает силу балка перекрытия электроталь РА, 220 В крюк корпуса канат Ø 4–6 мм блок-полиспаст двигатель прямой канат: 8–10 м/мин слишком быстро для посадки ДВС через блок: 4–5 м/мин скорость падает ровно вдвое и вдвое растёт грузоподъёмность РА-500 берёт 500 кг вместо 250 При снятии и установке двигателя таль РА включают строго через комплектный блок-полиспаст

Специфика применения для снятия двигателей:

В стандартном режиме прямого каната скорость подъема тали РА составляет 8–10 м/мин (около 15 см в секунду). Для точной посадки двигателя на шпильки подушек такая скорость слишком высока — оператор рискует ударить мотор о кузов при кратковременном нажатии кнопки пульта.

Обязательное правило: При снятии и установке ДВС электрическую таль РА необходимо использовать СТРОГО через комплектный блок-полиспаст (петлю через ролик). Это снижает скорость подъема в 2 раза (до безопасных 4–5 м/мин) и удваивает номинальную грузоподъемность (например, модель РА-500 поднимает до 500 кг вместо 250 кг).

Тали и тельферы

Весь раздел →

4. Подкапотная траверса для вывешивания двигателя (500 кг)

Траверса для вывешивания мотора — специализированное приспособление, незаменимое при частичном ремонте:

  • Замене сцепления и снятии МКПП/АКПП;
  • Замене опор (подушек) двигателя;
  • Снятии подрамника передней подвески, рулевой рейки и масляного поддона.
Балка поперёк моторного отсека держит мотор без крана полка крыла полка крыла резиновые пятки винт и цепь двигатель балка лежит на полках крыльев через резиновые башмаки, ЛКП цело грузоподъёмность до 500 кг две цепи с талрепами держат мотор коробку снимают вниз в яму двигатель остаётся закреплён сверху Траверсу берут для частичного ремонта: замены сцепления, подушек, поддона и подрамника
  • Принцип действия: Стальная балка укладывается поперек моторного отсека и опирается на внутренние полки крыльев (лонжероны) через резиновые эластичные башмаки, защищающие лакокрасочное покрытие. Двигатель подвешивается на двух цепях с резьбовыми крюками-талрепами.
  • Грузоподъемность: До 500 кг.
  • Преимущество: Позволяет открутить и опустить коробку передач вниз на смотровую яму, при этом сам мотор остается неподвижно и безопасно зафиксирован сверху.

5. Траверса-балансир (левеллер): обязательный аксессуар

Снятие двигателя невозможно без правильного распределения центра тяжести. Силовой агрегат со стороны коробки передач или маховика всегда значительно тяжелее, чем со стороны шкива коленвала.

Балансир смещает точку подвеса и наклоняет мотор подвес к крюку крана или тали ходовой винт подвижная скоба цепь 1 цепь 2 двигатель наклонён наклон до 30–40° со стороны КПП мотор тяжелее центр тяжести смещён к маховику винт двигает точку подвеса агрегат наклоняется на 30–40° мотор выходит из тесного отсека не задевая щит и радиатор Без балансира двигатель висит с перекосом и упирается в кузов при подъёме

При вращении ходового винта балансира подвесная скоба смещается вдоль оси, наклоняя двигатель вперед или назад под углом до 30°–40°. Это позволяет вытащить мотор из тесного подкапотного пространства, не задевая панель моторного щита и радиатор кондиционера.

Тали и тельферы

Весь раздел →

6. Сводная сравнительная таблица оборудования

Таблица 1. Сравнение оборудования для снятия двигателя

Тип оборудованияГрузоподъёмностьТочность подачиМобильностьОриентир цены в РК, ₸Идеальное применение
Гидравлический кран («кран-гусь»)1,0–2,0 т, на дальнем вылете 0,5 твысокая, ручной спусквысокая, на колёсах130 000 – 260 000универсальное СТО, гараж с ровным полом, выкатка ДВС
Цепная ручная таль (ТРШС / ТРШСР)0,5–3,0 тпрецизионная, до 1 ммфиксированная, по балке25 000 – 85 000моторный участок, тяжёлые дизели, работа над ямой
Электроталь РА 220 В с полиспастом250 / 500 кг или 500 / 1000 кгсредняя, нужен блокфиксированная, по каретке45 000 – 120 000быстрый подъём, поточные работы
Подкапотная траверса500 кгфиксация на винтахставится на крылья35 000 – 65 000замена сцепления и подушек ДВС, снятие подрамника
